Producttype	Sensor-zender voor industriële metingen
Merk	Sauermann
Model	SiC320
Categorie	Industrieel meetinstrument
Gemeten grootheden	Differentiële druk, temperatuur (Pt100, thermokoppel), hygrometrie, luchtkwaliteit (CO, CO₂, VOS), luchtsnelheid, luchtdebiet, luchtverversingssnelheid
Voedingsspanning	24 V DC of 24 V AC (met omvormer)
Gebruikstemperatuur	-10 °C tot 50 °C (14 °F tot 122 °F)
Opslagtemperatuur	-10 °C tot 70 °C (14 °F tot 158 °F)
Beschermingsgraad	IP66, bestand tegen VHP (verdampt waterstofperoxide)
Montage	Muuropstelling op inox 316L plaat inbegrepen
Analoge uitgangen	Tot 4 uitgangen (0-4/20 mA of 0-5/10 V)
Communicatie	RS-485, optionele draadloze module, aansluiting voor pc-software
Sondeconnectoren	2 connectoren voor externe sondes
Scherm	Modellen met of zonder touchscreen; configuratie via scherm of app
Autonulfunctie	Ja, via ingebouwde elektromagnetische klep
Conformiteit	Richtlijn 2014/53/EU (radioapparatuur)
Onderhoud en reiniging	Vermijd agressieve oplosmiddelen; bescherm het apparaat bij reiniging met formaldehydehoudende producten
Veiligheidsmaatregelen	Elektrische aansluiting door gekwalificeerde technicus, apparaat spanningsloos; voorafgaande schakelaar/automaat verplicht
Reserveonderdelen en repareerbaarheid	Neem contact op met de klantenservice via het Serviceportaal; onderdelen verkrijgbaar op aanvraag
Meegeleverde accessoires	Schroeven en pluggen voor montage, inox plaat, kabelwartels

Veelgestelde vragen - SiC320 Sauermann

Hoe sluit ik een sonde aan op de SiC320?

Houd de connector van de sonde met de pijl en het slotje tegenover de connector van de sensor-zender. Duw tot u een klik hoort. Om los te koppelen, draai de ring naar links en verwijder de connector.

Welke grootheden kan de SiC320 meten?

Het meet de differentiële druk, de temperatuur (Pt100 en thermokoppel), de hygrometrie, de luchtkwaliteit (CO, CO₂, VOS), de luchtsnelheid, het luchtdebiet en de luchtverversingssnelheid.

Wat is de vereiste voedingsspanning?

Het apparaat werkt op 24 V DC of 24 V AC met een voedingsomvormer. Een voorafgaande schakelaar of automaat is verplicht.

Hoe configureer ik een meetkanaal?

Sluit een sonde aan, druk op 'Volgende', kies het kanaal in de lijst, druk vervolgens op 'SONDE 1', 'SONDE 2' of 'MODULE'. Stel de parameters in en bevestig. Gebruik voor modellen zonder scherm de app.

Hoe configureer ik een analoge uitgang?

Druk op de uitgang die u wilt configureren, activeer deze, stel het type (stroom of spanning) en de min/max waarden van het bereik in. Gebruik voor modellen zonder scherm de app.

Wat is de beschermingsgraad van de SiC320?

De beschermingsgraad is IP66, waardoor het stofdicht en bestand tegen waterstralen is. Het is ook bestand tegen VHP (verdampt waterstofperoxide).

Hoe voer ik de muurmontage uit?

Bevestig de inox plaat aan de muur met de meegeleverde schroeven en pluggen (boor Ø8 mm). Plaats de sensor-zender schuin in de plaat en draai deze rechtsom tot een klik. Vergrendel met de bevestigingsschroef.

Welke elektrische aansluitingen moeten worden gerespecteerd?

Alleen een gekwalificeerde technicus mag de aansluiting uitvoeren, apparaat spanningsloos. Volg de schema's in de handleiding: voeding, analoge uitgangen, RS-485 en aansluiting van de sondes.

Hoe onderhoud ik de SiC320?

Vermijd agressieve oplosmiddelen. Bij reiniging met formaldehydehoudende producten (onderdelen of leidingen), bescherm het apparaat en zijn sondes.

Waar vind ik de EU-conformiteitsverklaring?

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op sauermann-group.com.

GEBRUIKSAANWIJZING SiC320 Sauermann

Dit document beschrijft de basisbediening van het apparaat.

Raadpleeg de gebruiksaanwijzing op de website sauermanngroup.com voor een veilig gebruik van het product en uitgebreide informatie.

Geef dit apparaat Niet aan een kind.

1. Gebrukte symbolen

Voor uw veiligheid en om beschadigingen aan het apparaat te vermiijden, dient u dechter het volgende symbol vermelde opmerkingen aandachtig door te lezen:

Het volgende symbol wordt eveneens in dit document gebruikt. Lees de na dit symbool vermelde informatie aandachtig door.

2. Beschrijving van het apparaat, gebruikstemperatuur, bescherming van het apparaat en opslagtemperatuur

Met de transmitter Si-C320 können de volgende parameters gemeten worden: differentiaaldruk, temperatuur (Pt100 en thermokoppel), vocht, luchtkaliteit (CO / CO_2 / VOS) , luchtsnelheid, luchtverwerkingssnelheid, ventilatievoud...

• Gebruiukstemperatuur: -10 tot 50^ (14 tot 122^ )
• Beschermingsfactor: IP66, bestendig gegen VHP*
• Opslagtemperatuur: -10 tot 70^ (14 tot 158^

3. Richtlijn 2014/53/EU

Ondergetekende, Sauermann Industrie SAS, verklaart hierbij dat de radio-elektrische apparatuur van het type Si-C320 voldoet aan de richtlijn 2014/53/EU. De complete tekst van de EU-conformiteitsverklaring is te vinden op het volgende internatadres: sauermanngroup.com.

4. Montage

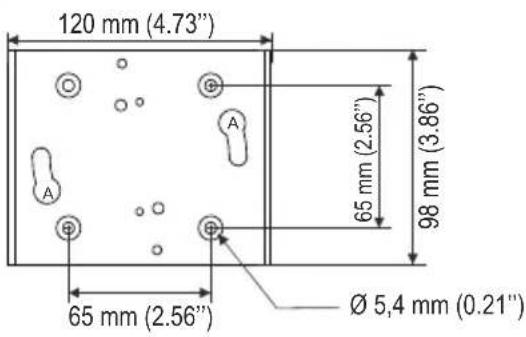

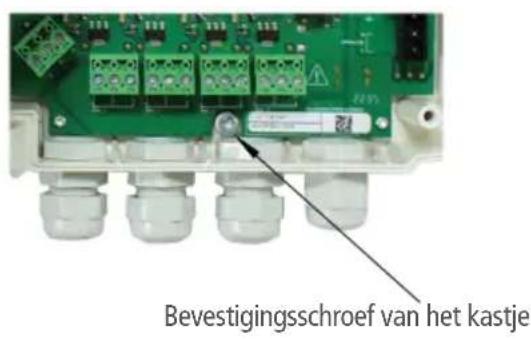

Bevestig voor een wandmontage de rvsplaat op de muur (boorgat 8 mm, schroeven en pluggen worden meegeleverd). Steek de transmitter in de bevestigingsplaat (op de punten A op het schema) op een 30^ schuine stand. Laat het kastje met de klok meedraaien totdat het geheel stevig is vastgeklikt. Open het kastje, vergrendel de bevestiging van het kastje op hetplaatje met behulp van de op de foto hieronder aangegeven schroef. Om de transmitter van de bevestigingsplaat te verwijderen要去 Dezelfde schroef verwijderd worden.

Rvsplaat316L

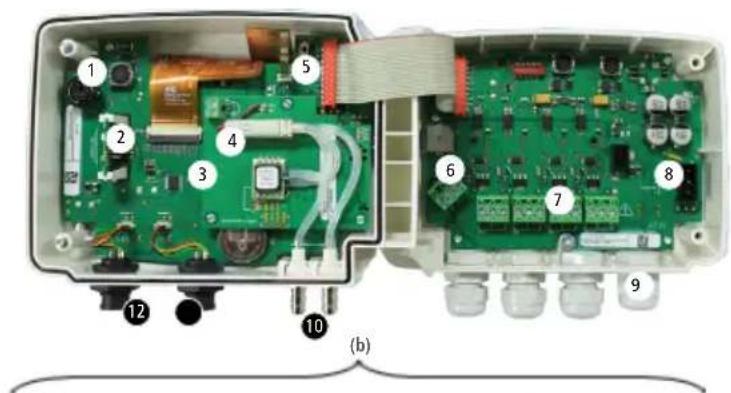

5. Verbindingen

Analogeuitgang
OUT1
E
100
5
左
E
2

Analoge uitgang 2
OUT 2
三
100
5
1
三
0

Analoge uitgang 4
(OUT 4)
E
100
5
1
E
-20
中

1. Verbinding voor PC-software
2. Draadloze communicatiemodule (optie)
3. Drukmodule (optie)
4. Magneetklep
5. Auto-zero
6. Verbinding RS-485 (a)

7. Analoge uitgangen (b)

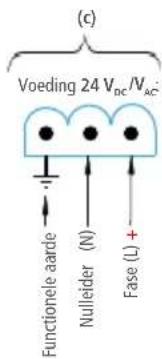

8. Klemmenstrook van voeding (c)

9. Pakkingbus
10. Drukconnectors (geleverd op de modellen met de drukmodules Si-PRO-DP)
11. Verbinding Sonde 1
12. Verbinding Sonde 2

6. Elektrische aansluitingen volgens de normen NF C 15-100

Deze handeling mag uitsluitend worden uitgevoerd door een opgeleide en bevoegde monteur. Bij het uitvoeren van de aansluiting moet het apparaat SPANNINGSLOOS zijn. Er要去en schakelaar of stroomonderbreker voor het apparaat geplaatst�.

• Modellen 24V_DC :

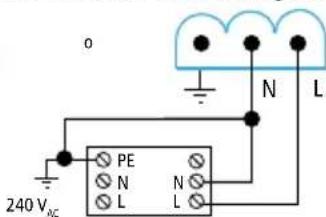

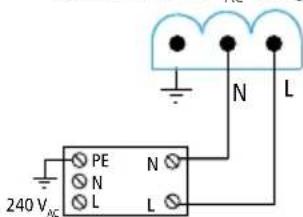

• Modellen 24V_AC die gebruik make van voedingsomvormers:

Voeding 24 V.
klasse II
Voeding 24V_AC

• Aansluiting van de stroomuitgang 0/4 - 20mA

Aansluiting van de spanningsuitgang 0-5/10 V:

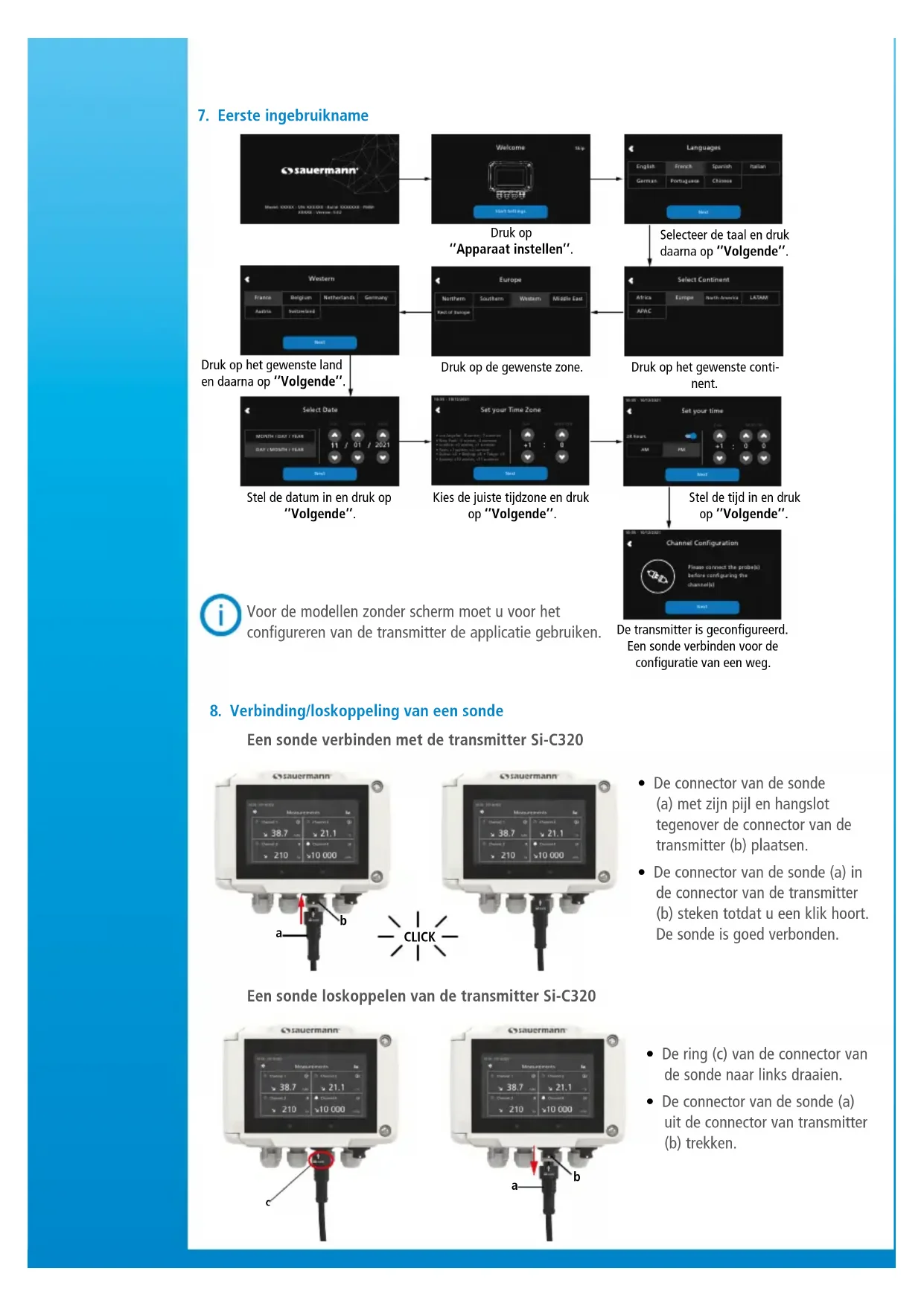

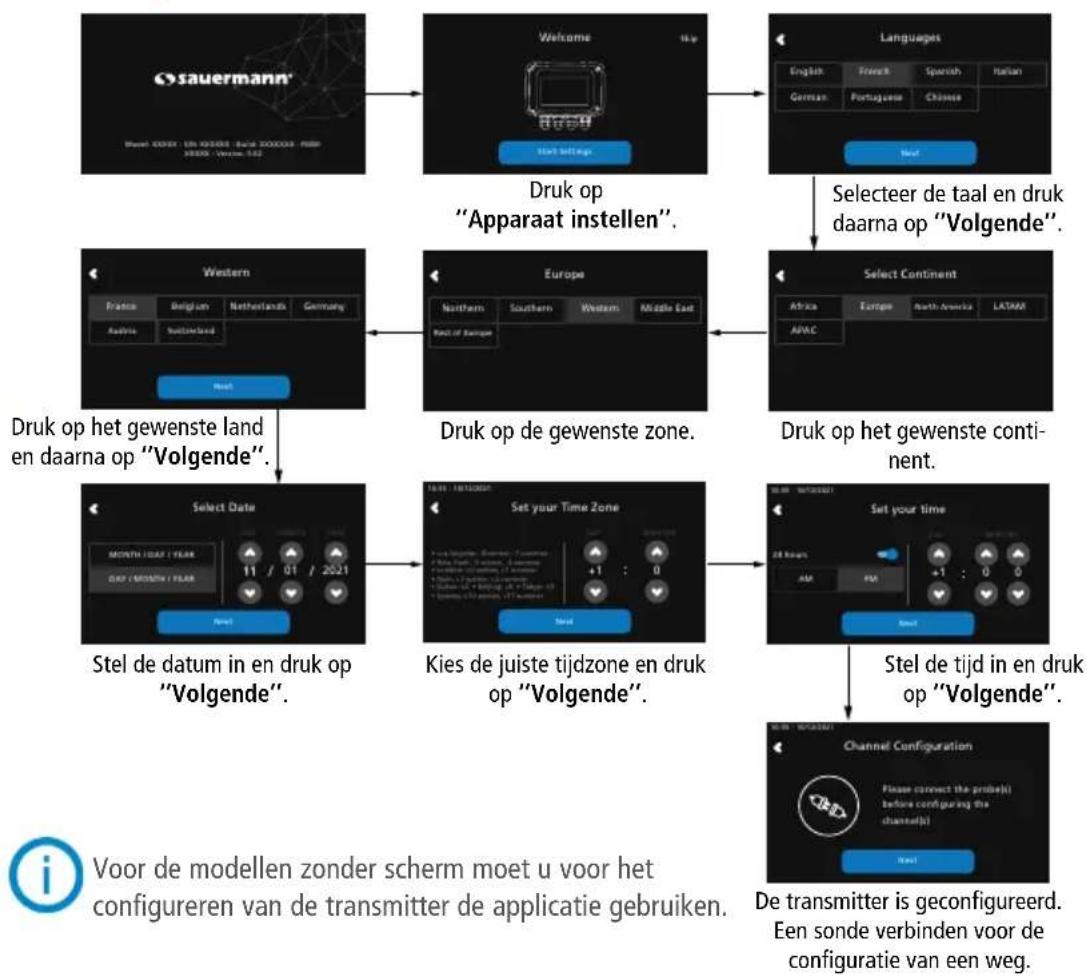

7. Eerste ingebruikname

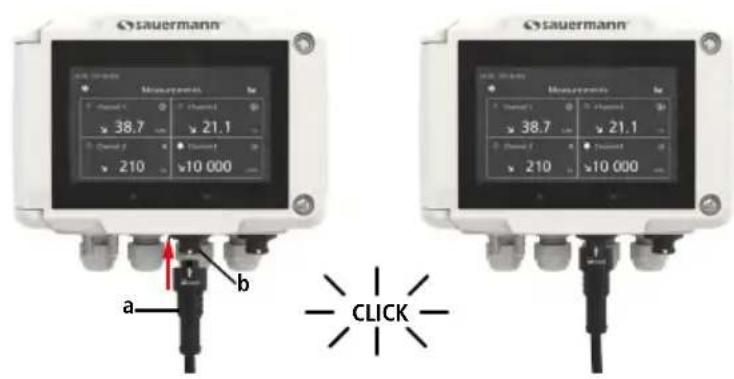

8. Verbinding/loskoppeling van een sonde

Een sonde verbinden met de transmitter Si-C320

Een sonde loskoppelen van de transmitter Si-C320

• De connector van de sonde (a) met zich bijl en hangslot tegenover de connector van de transmitter (b)plaatsen.

• De connector van de sonde (a) in de connector van de transmitter (b) steken totdat u een klik hoor. De sonde is goed verbonden.

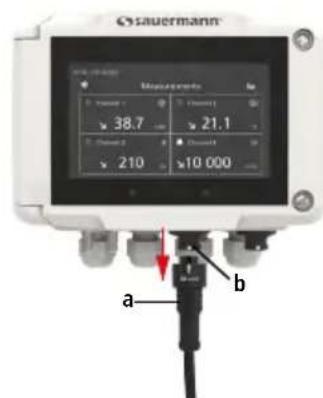

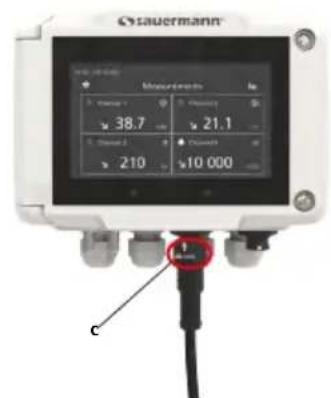

• De ring (c) van de connector van de sonde maar links draaien.

• De connector van de sonde (a)uit de connector van transmitter (b)trekken.

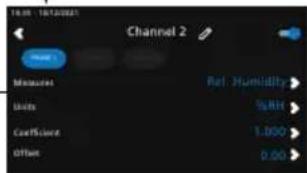

9. Een weg configureren

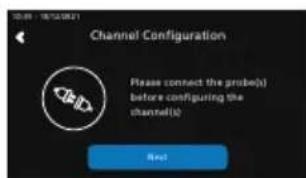

Verbind een sonde voor de configuratie van een weg en druk op "Volgende".

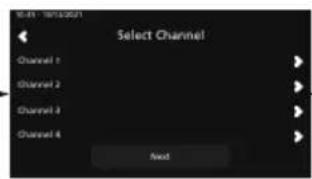

De lijst met beschikbare wegen wordt weergegeven. Druk op de gewenste weg.

Druk op "SONDE 1", "SONDE 2" ou "MODULE".

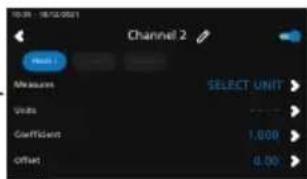

De te configureren parameters zich nu beschikbaar.

De weg 1 is geconfigureerd.
Druk op "Volgende" om deuitgangen te configureren.

Bepaal de parameters aan de hand van de behoeften, en druk daarna op de terug-pijl linksboven.

Voor de modellen zonder scherm moet u voor het configureren van een weg de applicatie gebruiken.

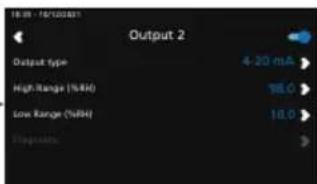

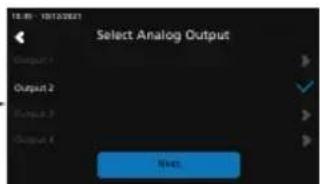

10. Een uitgang configureren

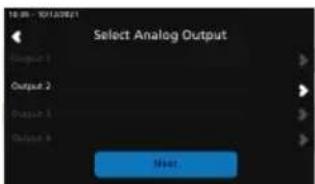

Druk op de te configureren uitgang die bij de hiervoor geconfigureerde weg hoort.

Activeer de uitgang door op te drukken.

Configurer het type uitgang en de minimum- en maximumwaarde van het bereik en druk daarna op de terug-pijl linksboven.

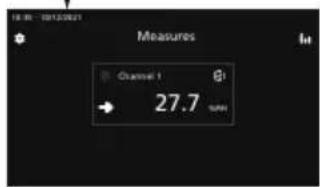

Druk op "Volgende" om de metingen wee ter te geben.

Voor de modellen zonder scherm moet u voor het configureren van een uitgang de applicatie gebruiken.

11. Onderhoud

Vermijd agressieve oplosmiddelen. Bescherm het apparaat en+zijn sondes bij reiniging met formolhoudende producten (onderdelen of leidingen).

12. Voorzorgsmaatregelen bij gebruik

Zorg dat het apparaat uitsluitend gebruikt worden waarvoor het bedoeld is, binnen de limieten van de in de technische gegevens beschreiben parameters, om de door het apparaat verzekerde bescherming Niet in gevaar te brengen.
