MODE D'EMPLOI LMH250RC IBIZA SOUND

©Copyright LOTRONIC 2015 LMH250-RC Page 7Déballage Dès réception de l’appareil, ouvrez le carton et vérifiez que le contenu est complet et en bon état. Sinon, prévenez immédiatement le transporteur et conservez l’emballage s’il montre des signes de mauvais traitements. Conservez le carton et tous les matériaux d’emballage afin de pouvoir transporter l’appareil en toute sécurité. Consignes de sécurité Lisez attentivement ce manuel qui contient des informations importantes sur l’installation, l’utilisation et l’entretien de cet appareil.

• Conservez le manuel pour référence ultérieure. Si l’appareil change un jour de propriétaire, assurez-vous que le nouvel utilisateur est en possession du manuel.

• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension d’alimentation indiqué sur la plaque signalétique de l’appareil.

• Uniquement pour utilisation à l’intérieur!

• L’appareil doit être impérativement relié à la terre.

• Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l’humidité. Assurez-vous qu’aucun objet inflammable ne se trouve à proximité de l’appareil pendant son fonctionnement.

• Installez l’appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface. Assurez-vous que les fentes de ventilation ne sont pas bloquées.

• Débranchez l’appareil du secteur avant toute manipulation ou entretien. Lorsque vous remplacez le fusible, utilisez uniquement un fusible qui présente exactement les mêmes caractéristiques que l’ancien.

• Sécurisez l’appareil sur le dispositif de fixation au moyen d’une chaîne. Ne portez jamais l’appareil en le tenant par le boîtier. Tenez-le par l’étrier.

• La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l’appareil à des températures supérieures.

• En cas de dysfonctionnement, arrêtez immédiatement l’appareil. N’essayez jamais de réparer l’appareil par vous- même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d’origine.

• Ne pas brancher l’appareil sur un variateur.

• Assurez-vous que le cordon d’alimentation n’est jamais écrasé ni endommagé.

• Ne jamais débrancher l’appareil en tirant sur le cordon.

• Ne pas exposer vos yeux à la source lumineuse.

• Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce dispositif doit rester facilement accessible; Si un interrupteur omnipolaire est utilisé comme dispositif de déconnexion, l'emplacement sur l'appareil et la fonction de l'interrupteur doit être décrite, et le commutateur doit rester facilement accessible Caractéristiques Tension d’alimentation: ..................................................................................... 100-240V∼ 50/60Hz Source lumineuse: ............................................................................ 1 LED CREE de 10W, 4 en 1 RVBB Fonction: ...Commandé par la musique, automatique, maître/esclave, DMX512, stroboscope Canaux: ........................................................................................ 4 ou 13 canaux DMX standard Entrée des données ...................................................................................... XLR 3 broches mâle Sortie des données ...................................................................................XLR 3 contacts femelle Configuration de la fiche XLR ................................ Broche 1 blindage, broche 2 (-), broche 3 (+) Dimensions ............................................................................. 130 (L) x 125 (l) x 235mm (H) mm Poids net: ........................................................................................................................... 2,3kg

©Copyright LOTRONIC 2015 LMH250-RC Page 83. INSTALLATION Débranchez le cordon d’alimentation avant de remplacer le fusible et utilisez toujours un fusible ayant les mêmes caractéristiques que l’ancien. Remplacement du fusible Sortez le porte-fusible de son logement à l’aide d’un tournevis à lame plate. Sortez le fusible grillé et remplacez-le par un autre en tous points identiques. Remettez le porte-fusible dans son logement et rebranchez l’appareil sur le secteur. Le fusible se trouve à l’intérieur de ce compartiment. Retirez-le au moyen d’un tournevis à lame plate. Branchement de plusieurs effets Vous avez besoin d’un câble de données sériel pour faire fonctionner plusieurs effets au moyen d’une commande DMX512 ou pour faire fonctionner deux ou plusieurs effets en mode maître/esclave. Le nombre combiné de canaux requis par l’ensemble des appareils sur un câble de données sériel définit le nombre d’appareils que le câble de données peut supporter. Important: Les appareils doivent être branchés en série sur une seule ligne. Pour être conforme à la norme EIA-485 il ne faut pas brancher plus de 32 appareils sur une ligne. Si plus de 32 appareils sont branchés sur une seule ligne de données série sans répartiteur DMX à isolation optique, le signal numérique DMX risque d’être détérioré. La distance maximale recommandée est de 500m. Le nombre maximum d’appareils branchés sur une liaison de données est de 32. Câblage Pour relier des appareils ensemble, vous devez utiliser des câbles de transmission de données. Vous pouvez acheter des câbles DMX certifiés directement chez un revendeur/distributeur ou construire vos propres câbles. Si vous souhaitez fabriquer le câble vous-même, utilisez des câbles de données faible capacitance de haute qualité qui sont moins sujets à des interférences électromagnétiques.

CONNECTEURS DE CABLE

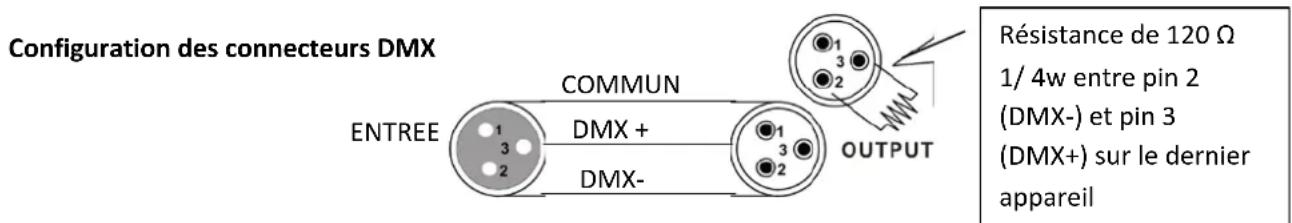

Le câble doit posséder une fiche XLR mâle d’un côté et XLR femelle de l’autre. . Configuration des connecteurs DMX

La résistance de fin de ligne réduit les erreurs de signal. Pour éviter des problèmes de transmission des signaux, il est toujours conseillé de brancher une résistance de fin de ligne DMX. ATTENTION Il ne doit y avoir aucun contact entre le commun et la masse du châssis de l’appareil. La mise à la masse du commun peut provoquer une boucle de masse et votre appareil fonctionne d’une façon étrange. Testez les câbles à l’aide d’un ohm-mètre afin de vérifier la polarité et de vous assurer que les broches ne sont pas connectées à la masse ni court- circuitées sur le blindage ou mutuellement.

CHARTE DE CONVERSION 3-PIN EN 5-PIN

Attention! Si vous utilisez un contrôleur muni d’une fiche de sortie DMX à 5 broches, vous devez utiliser un ENTREE COMMUN DMX + DMX- Résistance de 120 Ω 1/ 4w entre pin 2 (DMX-) et pin 3 (DMX+) sur le dernier appareil ©Copyright LOTRONIC 2015 LMH250-RC Page 9adaptateur 5 broches en 3 broches. La charte ci-dessous montre une conversion correcte:

CHARTE DE CONVERSION 3 PIN EN 5 PIN

Conducteur 3 Pin Femelle (sortie) 5 Pin Mâle (entrée) Masse/blindage Pin 1 Pin1 Signal données (-) Pin 2 Pin 2 Signal données (+) Pin 3 Pin 3 Ne pas utiliser Ne pas utiliser Ne pas utiliser Ne pas utiliser Mise en place d’une ligne de données DMX en série

1. Connectez le côté (mâle) à 3 broches du câble DMX sur la sortie (femelle) à 3 broches de la commande.

2. Connectez l’extrémité du câble provenant du contrôleur qui aura une fiche femelle à 3 broches, sur la fiche

d’entrée de l’appareil suivant qui est un connecteur mâle à 3 broches

3. Ensuite, branchez la sortie comme indiqué ci-dessus sur l’entrée de l’appareil suivant, etc.

Branchement Maître/Esclave

1. Connectez le côté mâle à 3 broches du cordon DMX sur la sortie (femelle) à 3 broches du premier appareil.

2. Connectez l’extrémité du cordon provenant du premier appareil (fiche femelle à 3 broches) sur l’entrée de

l’appareil suivant (fiche mâle à 3 broches). Branchez ensuite la sortie de l’appareil sur l’entrée de l’appareil suivant, etc. Le réglage pour un fonctionnement en maître/esclave ou autonome requiert souvent une initialisation du premier appareil de la chaîne soit par un paramétrage du panneau de contrôle, soit par des commutateurs DIP. Par ailleurs, les appareils peuvent également nécessiter un paramétrage en esclave. Veuillez consulter les instructions d’emploi dans ce manuel pour avoir des instructions complètes pour ce type d’installation et de configuration. Montage Vous pouvez installer cet appareil dans n’importe quelle position pourvu qu’il y ait une ventilation suffisante.

4.1 Tableau de commande

Accédez aux fonctions du tableau de commande au moyen des quatre boutons qui se trouvent juste en-dessous de l’écran LCD. Bouton Fonction <MODE/ESC> Accès au menu ou retour vers une option précédente du menu <UP> <DOWN> Défilement des options du menu dans un ordre croissant ou décroissant <ENTER> Sélection et enregistrement du menu ou de l’option dans un menu

Appuyez à plusieurs reprises sur <MODE/ESC> jusqu’à ce que vous atteigniez la fonction désirée. Utilisez les boutons <UP> et <DOWN> pour naviguer dans les options du menu. Appuyez sur la touche <ENTER> pour sélectionner la fonction en cours d’affichage ou pour activer une option dans le menu. Pour revenir sur l’option ou le menu précédent sans changer la valeur, appuyez sur la touche <MODE/ESC>. ©Copyright LOTRONIC 2015 LMH250-RC Page 105. Réglage en mode manuel: Mode Programme Description Auto Au-1 Programme automatique 1 Au-2 Programme automatique 2 Au-3 Programme automatique 3 Sound So-1 Programme audio 1 So-2 Programme audio 2 So-3 Programme audio 3 Speed SP 1—SP9 Speed value for program adjustable Sensitivity Se 1—Se9 Réglage de la sensibilité micro Silent scene OFF La lyre est allumée en presence de son en mode musical

La lyre est éteinte en presence de son en mode musical InFr

Activation du capteur IR pour recevoir les signaux de la télécommande OFF Désctivation du capteur IR pour recevoir les signaux de la télécommande Addr 4CH d 001~d 512 Mode 4 canaux DMX 13CH d 001~d 512 Mode 13 canaux DMX Slave Slav Esclave Color

Effet Pan 270~360° Display dISP Affichage normal dSIP Affichage inversé ©Copyright LOTRONIC 2015 LMH250-RC Page 116. Valeurs en mode 4 canaux DMX CH1 0~255 Mouvement Pan 8bit CH2 0~255 Mouvement Tilt 8bit CH3 0~9 Pas de fonction 10~29 Rouge 30~49 Vert 50~69 Bleu 70~89 Blanc 90~169 Couleurs arc-en-ciel 170~249 Strobo blanc (lent vers rapide) 250~255 Rouge+vert+bleu+blanc CH4 0~255 Réglage de la vitesse du mouvement (lent vers rapide)

7. Valeurs en mode 13 canaux DMX

CH1 0~255 Mouvement Pan 8bit CH2 0~255 Mouvement Pan 16bit CH3 0~255 Mouvement Tilt 8bit CH4 0~255 Mouvement Tilt 16bit CH5 0~255 Rouge CH6 0~255 Vert CH7 0~255 Bleu CH8 0~255 Blanc CH9 0~9 Pas de fonction 10~255 Couleurs arc-en-ciel CH10 0~9 Pas de fonction 10~255 Strobo à LED (lent vers rapide) CH11 0~255 Variateur CH12 0~255 Réglage de la vitesse du mouvement (lent vers rapide) CH13 0~69 Pas de fonction 70~109 Blackout avec Pan/ Tilt 110~129 Pas de fonction 130~149 Reset général 150~169 Pas de fonction 170~189 Mode Auto 190~209 Pas de fonction 210~255 Mode musical

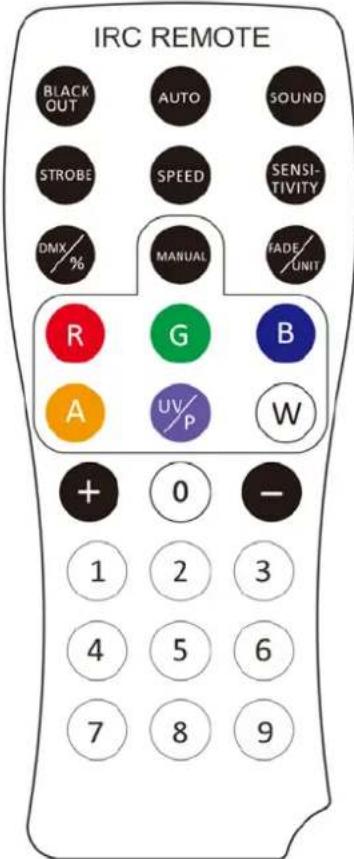

©Copyright LOTRONIC 2015 LMH250-RC Page 128. Télécommande à Infrarouge Mode BLACK OUT

1. Appuyez sur BLACKOUT pour éteindre les lampes, appuyez à nouveau pour revenir au dernier mode.

Mode AUTO Activation du mode automatique :

1. Appuyez sur <AUTO> sur la télécommande.

2. Appuyez sur <+> ou <–> pour choisir entre les différents programmes.

Mode SOUND En mode audio, la lyre réagit à la musique :

1. Appuyez sur <SOUND> sur la télécommande.

2. Appuyez sur <+> ou <–> pour choisir un programme

Mode STROBE Réglage de la vitesse des flashs en mode automatique et activé par le son

1. Appuyez sur <STROBE> sur la télécommande.

2. Appuyez sur <+> ou <–> pour augmenter ou diminuer la vitesse.

3. Appuyez à nouveau sur <STROBE> pour éteindre le stroboscope.

Mode SPEED Réglage de la vitesse en mode automatique et activé par le son

1. Appuyez sur <SPEED> sur la télécommande.

2. Appuyez sur <+> ou <–> pour augmenter ou diminuer la vitesse

Mode SENSITIVITY Réglage de la sensibilité pour le mode musical

1. Appuyez sur <SENSITIVITY> sur la télécommande.

2. Appuyez sur <+> ou <–> pour augmenter ou diminuer la sensibilité au son.

Mode DMX/% Pour active ou désactiver la function DMX Appuyez sur <DMX> sur la télécommande, la lyre fonctinne en mode DMX Mode MANUAL

1. Appuyez sur <MANUAL> sur la télécommande.

2. Appuyez sur <R>, <G>, <B>, <W> (rouge, vert, bleu ou blanc) pour choisir la couleur.

3. Appuyez à nouveau sur <R>, <G>, <B>, <W> rouge, vert, bleu ou blanc) pour éteindre la couleur.

Mode UNIT Variation de la luminosité

1. Appuyez sur <UNIT> sur la télécommande.

2. Appuyez sur <1> pour adjuster le movement PAN, appuyez sur <2> pour ajuste rle mouvement TILT,

3. Appuyez sur <+> ou <–> pour changer la direction du mouvement. Apuyez à nouveau sur <+> ou <–> pour ifixer la

4. Appuyez à nouveau sur <UNIT> pour quitter le mode UNIT.
