Producttype	LED-spot met bewegend hoofd
Merk	Ibiza Sound
Model	LMH250RC
Voeding	100-240 V~ 50/60 Hz
Lichtbron	1 LED CREE 10 W, 4-in-1 (RGGB)
Hoofdfuncties	Automatisch, muzikaal, master/slave, DMX512, stroboscoop, IR-bediening
DMX-kanalen	4 of 13 kanalen
DMX-aansluitingen	XLR 3-pins mannelijk ingang, XLR 3-pins vrouwelijk uitgang
Montage	Op bevestigingsbeugel, mogelijkheid om in elke positie te installeren
Ventilatie	Minimale afstand van 50 cm tot elk oppervlak, ventilatiesleuven vrijhouden
Maximale omgevingstemperatuur	40 °C
Zekering	Vervangen door zekering met dezelfde specificaties, toegankelijk via zekeringhouder
Afstandsbediening	Infrarood inbegrepen
Onderhoud en reiniging	Loskoppelen voor onderhoud, droge doek gebruiken
Veiligheid	Aarden, niet blootstellen aan regen, niet rechtstreeks in de lichtbron kijken
Repareerbaarheid	Een erkende technische dienst inschakelen, identieke reserveonderdelen gebruiken

Veelgestelde vragen - LMH250RC IBIZA SOUND

Hoe stel ik het DMX-adres in op de LMH250RC?

Druk op MODE/ESC om het menu te openen. Gebruik UP en DOWN om naar 'Addr' te navigeren, druk vervolgens op ENTER. Kies '4CH' of '13CH' met UP/DOWN, bevestig met ENTER. Stel daarna het adres in tussen d001 en d512 met dezelfde toetsen.

Hoe schakel ik naar master/slave-modus?

Stel het master-apparaat in op een automatisch programma (Au-1, Au-2, Au-3) of muzikaal (So-1, So-2, So-3). Stel de slaves in op 'Slav' in het menu. Verbind de apparaten in serie via DMX: uitgang master naar ingang slave, enz.

Hoe vervang ik de zekering?

Koppel het apparaat los. Gebruik een platte schroevendraaier om de zekeringhouder uit de behuizing te halen. Vervang de defecte zekering door een identieke (zelfde specificaties). Plaats de zekeringhouder terug en sluit het apparaat weer aan.

Wat te doen als het apparaat niet reageert op DMX?

Controleer de DMX-bedrading: gebruik kwaliteitskabels, overschrijd niet 32 apparaten op een lijn, sluit de lijn af met een eindweerstand. Zorg dat het DMX-adres correct is en de DMX-modus is ingeschakeld. Controleer of de DMX-led knippert.

Hoe gebruik ik de infrarood afstandsbediening?

Zorg dat de IR-sensor is ingeschakeld in het menu (InFr ON). Richt de afstandsbediening op de sensor. Gebruik de toetsen BLACKOUT, AUTO, SOUND, STROBE, SPEED, SENSITIVITY, DMX/%, MANUAL, UNIT om functies te bedienen. De sensor moet in direct zicht zijn.

Hoe stel ik de geluidsgevoeligheid in in de muziekmodus?

Navigeer in het menu naar 'SENS' (Se 1 tot Se 9). Gebruik UP/DOWN om de gevoeligheid te verhogen of te verlagen. Een hogere waarde maakt het apparaat gevoeliger voor zachte geluiden.

Wat te doen als het apparaat niet aangaat?

Controleer de netspanning (100-240V). Controleer de zekering, vervang deze indien nodig. Zorg dat het netsnoer niet beschadigd is. Als het probleem aanhoudt, neem contact op met een erkende technische dienst.

Hoe maak ik het apparaat schoon?

Koppel het apparaat altijd los voor het schoonmaken. Gebruik een droge, zachte doek. Gebruik geen chemische of schurende middelen. Zorg dat de ventilatiesleuven niet verstopt zijn met stof.

Wat zijn de DMX-kanalen in de 4-kanaals modus?

CH1: Pan-beweging (0-255), CH2: Tilt-beweging (0-255), CH3: Functies (kleuren, stroboscoop, enz.), CH4: Bewegingssnelheid (langzaam naar snel). Raadpleeg de handleiding voor de details van de waarden.

Hoe reset ik het apparaat?

U kunt een algemene reset uitvoeren door de waarde 130-149 op kanaal 13 te sturen in de 13-kanaals DMX-modus. Anders, koppel het apparaat een paar seconden los van het net en sluit het weer aan. Fabrieksinstellingen kunnen via het menu worden hersteld indien beschikbaar.

GEBRUIKSAANWIJZING LMH250RC IBIZA SOUND

BELANGRIJK: De elektrische producten mogen Niet naast het huisvul geplaatst worden. Gieve deze te latent recycleren waar waar er centra's hiervoor voorzien is. Raadpleeg deplaatselijke autoriteiten of uw verkoper ivm de manier van recycleren.

Onmiddelijk maar de aankoop van het toestel, verwijder voorzichtig de verpakking en wees zeker dat het toestel in geode toestand is. Breng direct uw dealer op de hoogte enbewaar het verpakkingsmaterialiak indien onderdelen of het karton door het transport beschadigd�n. Bewaar het karton en alle verpakkingsmaterialen. Indien het toestel要去 gerepareererd worden is het belangrijk het toestel in zich originele verpakking te versturen.

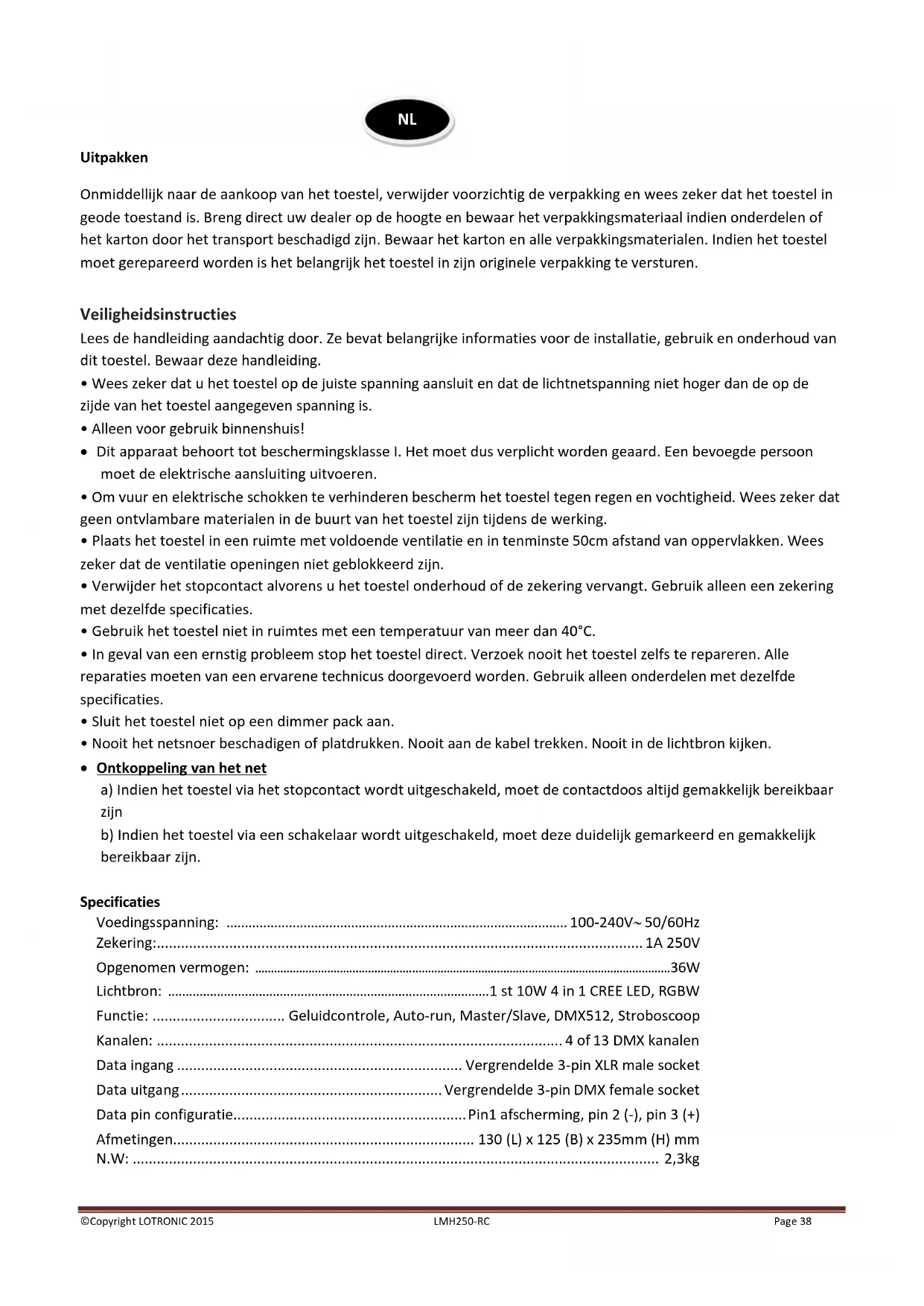

Veiligheidsinstructies

Lees de handleiding aandachtig door. Ze bevat belangrijke informaties voor de installmentie, gebruik en onderhoud van dit toestel. Bewaar deze handleiding.

• Wees zeker dat u het toestel op de juiste spanning aansluit en dat de Lichtnetspanning Niet hoger dan de op de zichde van het toestel aangegeven spanning is.
• Alleen voor gebruik binnenshuis!
• Dit apparaat behoort tot beschermingsklasse I. Het要去 dus verplicht worden geaard. Een bevoegde persoon要去 de elektrische aansluiting uitvoeren.
• Om vuur en elektrische schokken te verhinderen bescherm het toestel gegen regen en vochtigheid. Wees zeker dat geen ontvlambare materialen in de buurt van het toestel zijnijdens de werkung.
• Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 50cm afstand van oppervlakken. Wees zeker dat de ventilatie openingsen Niet geblokkeerd zijn.
• Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering verwangt. Gebruik alleen een zekering metdezelfde specificaties.
• Gebruik het toestel Niet in ruimtes met een temperatuur van meer dan 40^ .
• In geval van een ernstig probleem stop het toestel direct. Verzoek nooit het toestel zichs te repareren. Alle reparations要去en van een ervarene technicus doorgevoerd worden. Gebruik alleen onderdelen met bezelfd specifications.
• Sluit het toestel Niet op een dimmer pack aan.
• Nooit het netsnoor beschadigen of platdrukken. Nooit aan de kabel trekken. Nooit in de lichtbron kijken.

- Ontkoppeling van het net

a) Indien het toestel via het stopcontact worden uitgeschakeld,要去 de contactdoos altijd gemakkelijk bereikbaar zijn
b) Indien het toestel via een schakelaar worden uitgeschakeld,要去 deze duidelijk gemarkeerd en gemakkelijk bereikbaar�.

Specifications

Voedingsspanning: 100-240V~50/60Hz

Zekering: 1A 250V

Opgenomen vermogen: 36W

Functie: Geluidcontrole, Auto-run, Master/Slave, DMX512, Stroboscoop

Data uitgang. Vergrendelde 3-pin DMX female socket

Data pin configuratie.. Pin1 afscherming, pin 2 (-), pin 3 (+)

Afmetingen. 130 (L) x 125 (B) x 235mm (H) mm

N.W: 2,3kg

3. INSTALLATIE

Trek de voedingskabel uit het stopcontact alvorens U de zekering verrangt. Gebruik alleen een zekering met bezelfde specificaties

Vervanging van de zekering

Verwijder de zekeringshouser d.m.v. een platte schroevendraieruit de behuizing.

Verwijder de oude zekering enzet een neue zekering metdezelfde specificaties in.

Plaats de zekeringshouser terug in zijn behuizing en sluit de voedingskabel op een stopcontact aan.

Aansluiten van meertere toestellen

Indien U meertere toestellen via een DMX controller of gesynchroniseerde Lichtshows in een master/slave modus wilt sturen hebt U een série date kabel nodig. Het gecombineerde aantal van kanalen die alle toestellen in een série verbinding nodig hebben bepaalt de hoeveelheid van toestellen die de data verbinding kan ondersteunen.

Belangrijk: Alle toestellen in een seriële data verbinding moeten in een enkele lijn verbonden zijn. Max. lengte van een seriële data link: 500 meters (1640 ft.) Maximaal aanbevolen aantal van toestellen in een seriële data link: 32.

Data aansluiting

Gebruik data kabels om toestellen met elkaar te verbinden. Indien U uw eigén kabel bouwen wilt gebruik hoogwaardige kabels die het signaal goed overdragen en nicht gevoelig zich voor elektromagnetische interferenties.

KABELCONNECTOREN

De kabel moet een XLR stekker op eén eind en een XLR contra op het andere eind hebben.

DMX connector configuratie

120 ohm 1/4W
weerstand tussen pin
2 (DMX-) en pin 3
(DMX+) van de)[-]aatste unit.

De eindweerstand vermindert signaalfouten. Om transmissie problemen en storingen te voorkomen is het aanbevolen een DMX signal eindweerstand aan te sluiten.

LET OP

Geen contact makes tussen common en chassis massa. Indien de common op de massa aangesloten is kan een aardlus ontstaan en het toestel werkkt willekeurig. Controller de kabels d.m.v. een ohmmeter om de polariteit te controeren en te waarborgen dat de pins Niet op aarde aangesloten of met elkaar kortgesloten zich.

3-PIN NAAR 5-PIN CONVERSIE TABEL

Let op! Indien u een controller met een 5-pin DMX uitgangsconnector gebrukt hebt u een 5-pin maar 3-pin adapter nodig.

Zie de tabel beneden voor de juiste conversie:

Leider	3 Pin contra (uitgang)	5 Pin stekker (Ingang)
Massa/afscheming	Pin 1	Pin1
Data (-) signaal	Pin 2	Pin 2
Data (+) signaal	Pin 3	Pin 3
	Niet gebruiken	Niet gebruiken
	Niet gebruiken	Niet gebruiken

Installatie van een DMX série data link

1. Sluit het 3-pin stekkereind van de DMX kabel op de uitgang (3-pin contra) van de controller.
2. Sluit het contra eind van de kabel dat van de controller komt op de ingang (3-pin stekker) van het naaste toestel aan.
3. Sluit de uitgang van het naaste toestel op de ingang van het volgende toestel aan enz.

Master/Slave verbinding van toestellen

1.Sluit de (male) 3 pin connector eind van de DMX kabel op de 3-pin uitgang (female) van het eerste toestel aan.
2. Sluit het contra eind van de kabel dat van het eerste toestel komt op de ingang (3-pin stekker) van het naaste toestel aan.
3. Sluit de uitgang van het naaste toestel op de ingang van het volgende toestel aan enz.

Het is vaak het geval bij master-slave en automatische werkung dat het eerste toestel in de rij door instellenen op de controle paneel of DIP schakelaars要去 geinitieerd worden. De andere toestellen要去 op slave werkung ingesteld worden. Zie het hoofdstuk "Bediening" in deze handleiding om verdere informaties voor installmenten configuratie te vinden.

4. BEDIENING

4.1 Navigatie door het controle paneel

Gebruik de vier knoppen direct beneden het LCD display.

Knop	Functie
	In een menu gaan of maar een vorige menuoptie terug gaan
	Opwaarts doorlopen van de menuopties
	Afwaarts doorlopen van de menuopties
	Kies en bevestig de selectie in het menu

Indien een menu functie gekozen is, toont de display direct de eerste beschikbare optie van de gekozen menufunctie. Om een menu punt te kiezen, druk.

4.2 Menu map

Het toestel bildet zes verschillende werkingsmodi waarvan vele met sub-modi. Druk de knop meerdere keren totdat U de gewenste functie bereikt hebt. Browse door de opties d.m.v. de en toetsen. Druk om de getoonde functie te kiezen of te activeren. Druk de toets om maar de vorige optie terug te gaan zonder de waarde wijzigigen. Na enkele seconden gaat de display terug maar normale aanduiding totdat een andere toets worden gedrukt.

5. Handmatige instelling:

1. Druk BLACK OUT om de lampen uit te schakelen. Opnieuw BLACK OUT drukken om in de staat modus te gaan.

AUTO Modus

Aktivering van de automatische modus:

1. Druk op de afstandsbediening.
2. Druk < + > of ≤ -≥ om:tussenverschillendeprogramma's te kiezen.

SOUND Modus

In het gelduid geactiveerde modus reageert het toestel op de muziek.

Activering:

1. Druk op de afstandsbediening.
2. Druk < + > of - om:tussen deverschillende SOUNDprogramma's te kiezen.

STROBE Modus

Instelling van de stroboscoop spelheid in de automatische en geluids geactiveerde modus.

1. Druk op de afstandsbediening.
2. Druk < + > of ≤ -≥ om de programmasnelheid te veranderen.
3. Druk opniewu < STROBE> om de stroboscoop modus te verlaten.

SPEED Modus

Installing van de programmasnelheid in de automatische en geluids geactiveerde modus.

1. Druk op de afstandsbediening.
2. Druk < + > of ≤ -≥ om de programmasnelheid te veranderen.

SENSITIVITY Modus

Instelling van de geluidsgevoeligheid in de geluids geactiveerde modus

1. Druk op de afstandsbediening.
2. Druk < + > of - om de geluidsgevoeligheid te veranderen.

DMX/% Modus

Activering en deactivering van de DMX modus

Druk < DMX> op de afstandsbediening om de DMX modus te activeren.

MANUAL Modus

1. Druk op de afstandsbediening.
2. Druk , , , (rood, groen, blauw of wit) om uw kleur te kiezen.
3. Druk opnieuw , , , (rood, groen, blauw of wit) om de kleur te verlaten.

UNIT Modus

Veranderen van de helderheid

1. Druk op de afstandsbediening.
2. Druk < 1> om de PAN beweging in te stellen, druk < 2> om de TILT beweging in te stellen.
3. Druk < + > of ≤ -≥ om de bewegings richting te veranderen. Opnieuw < + > of ≤ -≥ om de positie vast te zetten.
4. Druk opniewuom de UNIT modus te verlaten.
