BEDIENUNGSANLEITUNG LMH250RC IBIZA SOUND

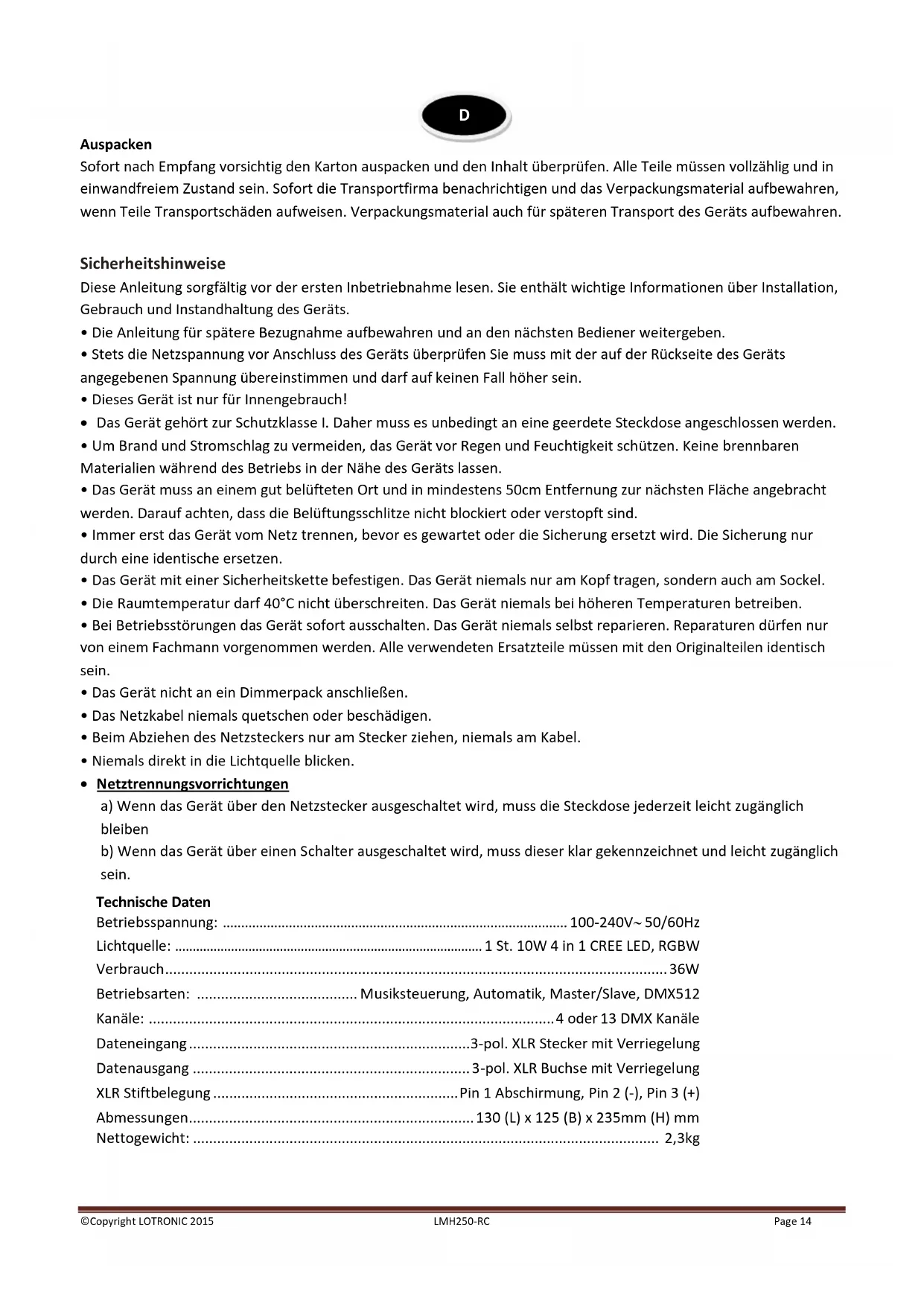

©Copyright LOTRONIC 2015 LMH250-RC Page 13Auspacken Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müssen vollzählig und in einwandfreiem Zustand sein. Sofort die Transportfirma benachrichtigen und das Verpackungsmaterial aufbewahren, wenn Teile Transportschäden aufweisen. Verpackungsmaterial auch für späteren Transport des Geräts aufbewahren. Sicherheitshinweise Diese Anleitung sorgfältig vor der ersten Inbetriebnahme lesen. Sie enthält wichtige Informationen über Installation, Gebrauch und Instandhaltung des Geräts.

• Die Anleitung für spätere Bezugnahme aufbewahren und an den nächsten Bediener weitergeben.

• Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite des Geräts angegebenen Spannung übereinstimmen und darf auf keinen Fall höher sein.

• Dieses Gerät ist nur für Innengebrauch!

• Das Gerät gehört zur Schutzklasse I. Daher muss es unbedingt an eine geerdete Steckdose angeschlossen werden.

• Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine brennbaren Materialien während des Betriebs in der Nähe des Geräts lassen.

• Das Gerät muss an einem gut belüfteten Ort und in mindestens 50cm Entfernung zur nächsten Fläche angebracht werden. Darauf achten, dass die Belüftungsschlitze nicht blockiert oder verstopft sind.

• Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die Sicherung nur durch eine identische ersetzen.

• Das Gerät mit einer Sicherheitskette befestigen. Das Gerät niemals nur am Kopf tragen, sondern auch am Sockel.

• Die Raumtemperatur darf 40°C nicht überschreiten. Das Gerät niemals bei höheren Temperaturen betreiben.

• Bei Betriebsstörungen das Gerät sofort ausschalten. Das Gerät niemals selbst reparieren. Reparaturen dürfen nur von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile müssen mit den Originalteilen identisch sein.

• Das Gerät nicht an ein Dimmerpack anschließen.

• Das Netzkabel niemals quetschen oder beschädigen.

• Beim Abziehen des Netzsteckers nur am Stecker ziehen, niemals am Kabel.

• Niemals direkt in die Lichtquelle blicken.

• Netztrennungsvorrichtungen a) Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich bleiben b) Wenn das Gerät über einen Schalter ausgeschaltet wird, muss dieser klar gekennzeichnet und leicht zugänglich sein. Technische Daten Betriebsspannung: .............................................................................................. 100-240V∼ 50/60Hz Lichtquelle: ........................................................................................ 1 St. 10W 4 in 1 CREE LED, RGBW Verbrauch ............................................................................................................................. 36W Betriebsarten: ........................................ Musiksteuerung, Automatik, Master/Slave, DMX512 Kanäle: ..................................................................................................... 4 oder 13 DMX Kanäle Dateneingang ...................................................................... 3-pol. XLR Stecker mit Verriegelung Datenausgang ..................................................................... 3-pol. XLR Buchse mit Verriegelung XLR Stiftbelegung ............................................................. Pin 1 Abschirmung, Pin 2 (-), Pin 3 (+) Abmessungen....................................................................... 130 (L) x 125 (B) x 235mm (H) mm Nettogewicht: .................................................................................................................... 2,3kg

©Copyright LOTRONIC 2015 LMH250-RC Page 143. AUFBAU Vor Auswechseln der Sicherung Gerät vom Netz trennen. Nur eine identische Sicherung benutzen. Auswechseln der Sicherung Mit einem flachen Schraubendreher den Sicherungshalter aus seinem Gehäuse entfernen. Die durchgebrannte Sicherung aus dem Halter nehmen und durch eine identische Sicherung ersetzen. Den Sicherungshalter zurück ins Gehäuse setzen und Netz wieder anschließen. Die Sicherung befindet sich im Inneren dieses Fachs. Mit einem flachen Schraubendreher entfernen. Hintereinanderschalten mehrerer Geräte Wenn mehrere Geräte über einen DMX Controller gesteuert werden oder zwei und mehr Geräte im Master/Slave Betrieb arbeiten sollen, wird ein serielles Datenkabel benötigt. Die kombinierte Anzahl von Kanälen, die von allen Geräten in einer seriellen Datenverbindung benötigt werden, bestimmt die Anzahl von Geräten, die die Datenverbindung unterstützen kann. Die empfohlene Höchstlänge einer seriellen Datenverbindung beträgt 500m. Die empfohlene Höchstmenge an Geräten in einer seriellen Datenverbindung beträgt 32. Verkabelung Für den Anschluss der Geräte muss spezielles Datenkabel verwendet werden. Sie können solche DMX Kabel direkt im Fachhandel erwerben oder selbst ein Kabel fertigen. Wenn Sie Ihr Kabel selbst herstellen möchten, benutzen Sie bitte Datenkabel, dass eine hochwertige Signalübertragung gewährleistet und weniger anfällig für elektromagnetische Störfelder ist. KABELVERBINDER Die Kabel müssen einen XLR Stecker auf der einen und eine XLR Buchse auf der anderen Seite besitzen. DMX Steckerbelegung

Der Endwiderstand verringert Signalfehler. Um Signalübertragungsprobleme und Störungen zu vermeiden, ist es ratsam, einen DMX Signalwiderstand zwischenzuschalten.

3-PIN AUF 5-PIN UMSETZTABELLE

Hinweis! Wenn Sie ein Steuerpult mit 5-pol. DMX Ausgangsverbinder benutzen, müssen Sie einen 5- auf 3-pol. Adapter benutzen. In der nachstehenden Tabelle steht die richtige Kabelumsetzung: Leiter 3 Pin Buchse (Ausgang) 5 Pin Stecker (Eingang) Masse/Abschirmung Pin 1 Pin1 Datensignal (-) Pin 2 Pin 2 Datensignal (+) Pin 3 Pin 3 Nicht benutzen Nicht benutzen Nicht benutzen Nicht benutzen EINGANG NEUTRAL DMX + DMX- 120 Ohm 1/4W Widerstand zwischen Pin2 (DMX-) und Pin 3 (DMX+) am letzten Gerät ©Copyright LOTRONIC 2015 LMH250-RC Page 15Einrichten einer seriellen DMX Datenverbindung

1. Den 3-pol. Stecker des DMX Kabels in die 3-pol. Eingangsbuchse des Controllers stecken.

2. Das vom Controller kommende Kabel mit der 3-pol. Buchse an den 3-pol. Eingangsstecker des folgenden Geräts

3. Dann den Ausgang des Geräts an den Eingang des folgenden Geräts anschließen usw.

Master/Slave Anschluss

1. Den 3-pol. Stecker des DMX Kabels in die 3-pol. Eingangsbuchse des ersten Geräts stecken.

2. Das vom ersten Gerät kommende Kabel mit der 3-pol. Buchse an den 3-pol. Eingangsstecker des folgenden Geräts

stecken. Dann den Ausgang des Geräts an den Eingang des folgenden Geräts anschließen usw.

4. BEDIENUNGSANLEITUNG

4.1 Beschreibung des Bedienfelds

Die Funktionen sind über die vier Tasten unterhalb des Displays zugänglich. Taste Funktion <MODE/ESC> Gibt Zugang zum Menü oder schaltet zurück zum vorigen Menü <UP> <DOWN> Durchlauf durch die Optionen in aufsteigender oder rückläufiger Reihenfolge <ENTER> Zur Auswahl und Speicherung des laufenden Menüs oder der Option im Menü

Wiederholt auf <MODE/ESC> drücken, bis die gewünschte Funktion erscheint. Mit den UP und DOWN Tasten durch die Optionen des Menüs laufen. Mit ENTER die angezeigte Funktion wählen bzw. die Option aktivieren. Um zur vorigen Option oder Menü zurückzuschalten, ohne den Wert zu verändern, auf die <MODE ESC> Taste drücken.

5. Manuelle Einstellungen:

Mode Programm Beschreibung Auto Au-1 Automatikprogramm 1 Au-2 Automatikprogramm 2 Au-3 Automatikprogramm 3 Sound So-1 Musikaktiviertes Programm 1 So-2 Musikaktiviertes Programm 2 So-3 Musikaktiviertes Programm 3 Speed SP 1—SP9 Programmgeschwindigkeit Sensitivity Se 1—Se9 Einstellung der Mikrofonempfindlichkeit Silent scene OFF Die Lampen leuchten im Audiobetrieb, wenn Musik hörbar ist

Die Lampen sind ausgeschaltet im Audiobetrieb, wenn Musik hörbar ist InFr ON Aktivierung des IR Sensors. OFF Deaktivierung des IR Sensors Addr 4CH d 001~d 512 4-Kanal DMX Betrieb ©Copyright LOTRONIC 2015 LMH250-RC Page 1613CH d 001~d 512 13 Kanal DMX Betrieb Slave Slav Slave Color C1 Rot C2 Grün C3 Blau C4 White C5 Rot + Grün C6 Rot + Blau C7 Rot +Weiss C8 Grün + Blau C9 Grün + Weiss C10 Blau + Weiss C11 Rot + Grün + Blau C12 Grün + Blau + Weiss C13 Blau + Weiss + Rot C14 Weiss + Rot + Grün C15 Rot + Grün + Blau + Weiss Range M1 Normalbetrieb M2 Pan Bereich 0~90° M3 Pan Bereich 90~180° M4 Pan Bereich 180~270° M5 Pan Bereich 270~360° Display dISP Display Normal dSIP Display umgekehrt ©Copyright LOTRONIC 2015 LMH250-RC Page 176. 4 Kanal DMX Betrieb CH1 0~255 Pan Bewegung 8bit CH2 0~255 Tilt Bewegung 8bit CH3 0~9 Unbelegt 10~29 Rot 30~49 Grün 50~69 Blau 70~89 Weiss 90~169 Regenbogenfarben 170~249 Weisses Stroboskop (von langsam auf schnell) 250~255 Rot +Green + Blau + Weiss CH4 0~255 Einstellung der Bewegungsgeschwindigkeit (von langsam auf schnell)

CH1 0~255 Pan Bewegung 8bit CH2 0~255 Pan Bewegung 16bit CH3 0~255 Tilt Bewegung 8bit CH4 0~255 Tilt Bewegung 16bit CH5 0~255 Rot CH6 0~255 Grün CH7 0~255 Blau CH8 0~255 Weiss CH9 0~9 Unbelegt 10~255 Regenbogenfarben CH10 0~9 Unbelegt 10~255 LED Stroboskop (von langsam auf schnell) CH11 0~255 Dimmer CH12 0~255 Einstellung der Bewegungsgeschwindigkeit (von langsam auf schnell) CH13 0~69 Unbelegt 70~109 Blackout mit Pan/ Tilt 110~129 Unbelegt 130~149 Reset All 150~169 Unbelegt 170~189 Auto Mode 190~209 Unbelegt 210~255 Sound Mode

1. BLACK OUT drücken, um die Lampen auszuschalten. Erneut drücken, um in die letzte Betriebsart zurückzugehen

AUTO Betrieb Aktivierung des Automatikbetriebs:

1. <AUTO> auf der Fernbedienung drücken.

2. <+> oder <–> um zwischen den verschiedneen Automatikprogrammen

Zu wählen. SOUND Betrieb Musikaktivierter Betrieb:

1. <SOUND> auf der Fernbedienung drücken.

2. <+> oder <–>drücken, um zwischen den verschiedenen musik-

aktivierten Programmen zu wählen. STROBE Betrieb Einstellung der Blitzgeschwindigkeit im Automatik- und musikaktiviern Betrieb.

1. <STROBE> auf der Fernbedienung drücken.

2. <+> oder <–> drücken, um die Programmgeschwindigkeit zu verändern.

3. Erneut <STROBE> drücken, um die Betriebsart zu verlassen.

SPEED Betrieb Geschwindigkeitseinstellung des automatischen und musikaktivierten Programms.

1. <SPEED> auf der Fernbedienung drücken.

2. <+> oder <–> um die Programmgeschwindigkeit zu verändern.

SENSITIVITY Betrieb Einstellung der Mikrofonempfindlichkeit im musikaktivierten Betrieb.

1. <SENSITIVITY> auf der Fernbedienung drücken.

2. <+> oder <–> um die Klangempfindlichkeit zu verändern.

DMX/% Betrieb Aktivierung bzw. Deaktivierung des DMX Betriebs <DMX> auf der fernbedienung drücken, um in DMX Betrieb zu schalten. MANUAL Betrieb

1. <MANUAL> auf der Fernbedienung drücken.

2. <R>, <G>, <B>, <W> (rot, grün, blau oder weiss) drücken, um eine Farbe zu wählen.

3. Erneut <R>, <G>, <B>, <W> (rot, grün, blau oder weiss) drücken, um eine Farbe abzuwählen.

UNIT Betrieb Lichtdimmer

1. <UNIT> auf der Fernbedienung drücken.

2. <1> drücken, um die PAN BEwegung einzustellen. <2> drücken, um die TILT Bewegung einzustellen.

3. <+> oder <–> drücken, um die Bewegungsrichtung zu ändern. Erneut <+> oder <–> drücken, um die Stellung zu

4. Erneut <UNIT> drücken, um die Betriebsart zu verlassen.
