BEDIENUNGSANLEITUNG STAR-SPOT IBIZA SOUND

DE-Bedienungsanleitung-S.10

NL-Handleiding-p.14

1 x Moving Head
1Netzkabel
Bedienungsanleitung

AUSPACKEN

Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müssen vollzähig und in einwandfreiem Zustand sein. Sofort die Transportfirma benachrichtigen und das Verpackungsmaterial auf bewahren, wenn Teile Transportschäden aufweisen. Verpackungsmaterial auch für späteren Transport des Geräts aufbewahren.

ZEICHENERKLÄRUNG

4 Der Blitz im Dreieck weist auf ein Gesundheitsrisiko hin (z.B. Stromschlag).
Das Ausrufezeichen im Dreieck weist auf besondere Gefahren beim Umgang oder Betrieb des Geräts hin.
Nur für Innengebrauch
Schutzklasse I: Nur an eine geerdete Netzsteckdose mit Schutzkontakt anschließen
Mindestentfernung zwischen dem Gerät und anderen Gegenständen
Niemals direkt in den Lichtstrahl blicken

VORSICHT NICTDAS GEHAAUSE OFFNEN STROMSCHLAGGEFAHR

SICHERHEITSHINWEISE

These Anleitung sorgfältig vor der ersten Inbetriebnahme lesen. Sie enthalt wichtige Informationen über Installation, Gebrauch und Instandhaltung des Geräts.

Die Anleitung fur spate Bezugnahme aufbewahren und an den nachsten Bediener weitergeben.
Stets die Netzspannung vor Anschluss des Gerats überprüfen Sie muss mit der auf der Rückseite des Gerats angegebenen Spannung übereinstimmen und darauf auf keinen Fall hoher sein.
- Dieses Gerät ist nur für Innengebrauch!
Das Gerat gehort zur Schutzklasse I. Daher muss es unbedingt an eine geerdete Steckdose angeschlossen werden.
Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine brennbaren Materialien während des Betriebs in der Höhe des Gerätslagen.
Das Gerat muss an einem gut belufteten Ort und in mindestens 120cm Entfernung zur nachsten Flache angebracht werden. Darauf achten, dass die Beluftungsschlitze nicht blockiert oder verstopf sind.
- Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die Sicherung nurd durch eine identische ersetzen.
Das Gerät mit einer Sicherheitskette befestigen. Das Gerät niemals nur am Kopf tragen, sondern auch am Sockel.
Die Raumtemperatur darf 35^ nicht überschreiben, Das Gerat niemals bei higheren Temperatures betrieben.
- Bei Betriebsstörungen das Gerät sofort ausschalten. Das Gerät niemals selbst reparieren. Reparaturen dürfen nur von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile müssen mit den Originalteilen identisch sein.
Das Gerät nicht an ein Dimmerpack anschließen.
Das Netzkabel niemals quetschen oder beschädigen.
Beim Abziehen des Netzsteckers nur am Stecker ziehen, njemals am Kabel.

• Niemals direkt in die Lichtquelle blichen.
• Der Lichteffekt ist nur für dekorative Zwecke und eignet sich nicht als normale Haushaltsbeleuchtung.

Netztrennungsvorrichtungen

Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich bleiben. Wenn das Gerät über einen Schalter ausgeschaltet wird, muss dieser klar gekennzeichnet und leicht zugänglich sein.

INSTALLATION

Das Gerat kann in jeder beliebigen Stellung montiert werden, solange fur ausreichende Beluftung gesorgt ist.

Der Ventilator und die Beluftungsschlitze dürfen auf keinen Fall verstopft werden. Bei der Wahl des Anbringungs ortes darauf auf achten, dass das Gerät leicht zugänglich für Wartungs- und Reinigungsrarbeiten bleibt. Benutzen Sie immer Sicherheitskabel.

Das Gerät vor Regen, Feuchtigkeit, extremen Temperaturschwankungen schützen. Die Montagestelle muss gut beluftet sein.

AUSWECHSELN DER SICHERUNG

Vor Auswechseln der Sicherung Gerät vom Netz trennen. Nur eine identische Sicherung benutzen.

Mit einem flachen Schraubendreher den Sicherungshalter aus seinem Gehäuse entfernen.
Die durchgebrannte Sicherung aus dem Halternehmen und durch eine identische Sicherung ersetzen.
Den Sicherungshalter zurück ins Gehäuse setzen und Netz wieder anschließen.
Die Sicherung befindet sich im Inneren these Fachs. Mit einem flachen Schraubendreher entfemen.

EINRICHEN EINER SERIESLenden DMX DATENVERBINDUNG

Wenn mehrere Geräte über einen DMX Controller gesteuert werden oder zwei und mehr Geräte im Master/Slave Betrieb arbeiten sollen, wird ein serialles Datenkabel besteht. Die kombinierte Anzahl von Kanälen, die von allen Geräten in einer seriellen Datenverbindung besteht werden, bestimmt die Anzahl von Geräten, die die Datenverbindung unterstützt kann.

1. Den 3-pol. Stecker des DMX Kabels in die 3-pol. Eingangsbuchse des Controllers stecken.
2. Das vom ControllerCOMMende Kabel mit der 3-pol. Buchse an den 3-pol. Eingangsstecker des folgenden Gerats stecken.
3. Dann den Ausgang des Gerats an den Eingang des folgenden Gerats anschließen usw.

Die empfohlene Hochstlange einer seriellen Datenverbindung betragt 100m. Die empfohlene Hochstmenge an Geräten in einer seriellen Datenverbindung betragt 32.

MASTER/SLAVE ANSCHLUSS

1. Den 3-pol. Stecker des DMX Kabels in die 3-pol. Eingangsbuchse des ersten Geräts stecken.
2. Das vom ersten GerätCOMMende Kabel mit der 3-pol. Buchse an den 3-pol. Eingangsstecker des folgenden Gerats stecken. Dann den Ausgang des Gerats an den Eingang des folgenden Gerats anschlieben usw.

KABELVERBINDER

Die Kabel mussen einen XLR Stecker auf der einen und eine XLR Buchse auf der anderen Seite besitzen.

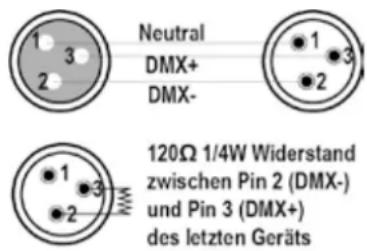

DMX STECKERBELEGUNG

Der Endwiderstand verringert Signafehler. Um Signalübertragungsprobleme und Störungen zu vermeiden, ist es ratsam, einen DMX Signalwiderstand zwischenzuschalten.

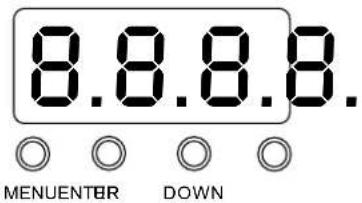

BEDIENFELD

Die Funktionen sind über die vier Tasten unterhalb des Displays zugänglich

Taste Funktion

MENU Gibt Zugang zum Menu oder schaltet darüber zum vorgen Menü

UP Durchlauf durch die Optionen in aufsteigender Reihenfolge

DOWN Durchlauf durch die Optionen in rückläufiger Reihenfolge

ENTER Zur Auswahl und Speicherung des laufenden Menü oder der Operation im Menu
