Produkttyp	Motorisierter Scheinwerfer (Moving Head)
Marke	Ibiza Sound
Modell	ROLLING-EYE
Stromversorgung	100-240 V~, 50/60 Hz
Leistungsaufnahme	120 W
Sicherung	2 A
Lichtquelle	6 LED CREE 12 W 4-in-1 (RGBW)
Farbtemperatur	Weiß 7000°K
Helligkeit	3200 Lux (Vollfarbe) auf 1 m / 2494 Lux (Vollfarbe) auf 3 m
Abstrahlwinkel	2°
Schutzart	IP20 (nur für den Innenbereich)
DMX-Kanäle	12 Kanäle
Bewegungen	Pan: 540° (16 Bit); Tilt: 180° (16 Bit)
Stroboskop	Bis zu 20 Blitze/Sekunde
Dimmer	0-100 % linear
Abmessungen	20,5 x 15 x 27 cm
Gewicht	2,58 kg
Lieferumfang	1 Scheinwerfer, 1 Netzkabel, 1 Omega-Halterung, Bedienungsanleitung
Verwendung	Nur im Innenbereich, horizontale Montage
Wartung	Äußere Linsen alle 3 Wochen reinigen, innere alle 1-2 Monate mit einem weichen Tuch und Glasreiniger
Reparierbarkeit	Lichtquelle nicht austauschbar; Sicherung durch identisches Modell ersetzbar; für Reparaturen einen autorisierten Service kontaktieren
Sicherheit	Schutzklasse I (Erdung erforderlich); Mindestabstand 120 cm zu Oberflächen; nicht direkt in die Lichtquelle blicken; maximale Umgebungstemperatur 35°C

Häufig gestellte Fragen - ROLLING-EYE IBIZA SOUND

Welche Spannungsversorgung wird für den ROLLING-EYE benötigt?

Das Gerät arbeitet mit einer Stromversorgung von 100-240 V~, 50/60 Hz. Überprüfen Sie vor dem Anschließen, ob die Netzspannung übereinstimmt.

Wie installiere ich den ROLLING-EYE sicher?

Installieren Sie das Gerät auf einer stabilen Halterung, die das 10-fache des Gewichts (25,8 kg) tragen kann. Verwenden Sie ein Sicherungsseil, das das 12-fache des Gewichts tragen kann. Montieren Sie es horizontal mit einem Lüftungsabstand von mindestens 120 cm. Die Installation sollte von einem Fachmann durchgeführt werden.

Was tun bei einer Fehlfunktion?

Schalten Sie das Gerät sofort aus, ziehen Sie den Netzstecker und kontaktieren Sie einen autorisierten technischen Kundendienst. Versuchen Sie niemals, selbst Reparaturen durchzuführen, da unsachgemäße Reparaturen Schäden verursachen können.

Wie tausche ich die Sicherung aus?

Ziehen Sie den Netzstecker. An der Unterseite den Sicherungshalter mit einem Schlitzschraubendreher herausnehmen. Ersetzen Sie die defekte Sicherung durch ein identisches Modell (2A). Setzen Sie den Sicherungshalter wieder ein und schließen Sie das Gerät wieder an.

Wie konfiguriere ich die DMX-Adresse?

Drücken Sie wiederholt MENU, bis 'A001-A512' angezeigt wird. Verwenden Sie die Tasten UP und DOWN, um die Adresse einzustellen, und drücken Sie dann ENTER zur Bestätigung. Die Adresse kann von 001 bis 512 reichen.

Wie funktioniert der Master/Slave-Modus?

Verbinden Sie den DMX-Ausgang des ersten Geräts (Master) mit dem Eingang des zweiten (Slave) über ein 3-poliges XLR-Kabel. Wiederholen Sie dies für die folgenden Geräte. Der Master steuert die Slaves im Auto- oder Musikmodus.

Was ist die maximale Entfernung für eine DMX-Verbindung?

Die empfohlene maximale Entfernung beträgt 100 Meter. Schließen Sie nicht mehr als 32 Geräte an einer Datenleitung an.

Wie reinige ich die Optiken des ROLLING-EYE?

Verwenden Sie ein weiches Tuch und handelsüblichen Glasreiniger. Reinigen Sie die äußeren Linsen alle 3 Wochen und die inneren alle 1 bis 2 Monate. Trocknen Sie sie gründlich.

Ist die Lichtquelle austauschbar?

Nein, die Lichtquelle ist nicht austauschbar. Wenn sie das Ende ihrer Lebensdauer erreicht hat, muss das gesamte Gerät ersetzt werden.

Welche Betriebsmodi sind verfügbar?

Das Gerät kann im DMX-Modus (12 Kanäle), im Auto-Modus (A1.1 bis A1.9) oder im Musiksteuerungsmodus (S1.1 bis S1.9) betrieben werden. Wählen Sie das gewünschte Modus über das Menü aus.

BEDIENUNGSANLEITUNG ROLLING-EYE IBIZA SOUND

DE - Bedienungsanleitung - S. 10

• 1 x Wash Lichteffekt
• 1 Netzkabel
- 1 Omega Halter
• Bedienungsanleitung

AUSPACKEN

Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müssen vollzählig und in einwandfreiem Zustand sein. Sofort die Transportfirma benachrichtigen und das Verpackungsmaterial auf bewahren, wenn Teile Transportschäden aufweisen. Verpackungsmaterial auch für späteren Transport des Geräts aufbewahren.

ZEICHENERKLÄRUNG

Der Blitz im Dreieck weist auf ein Gesundheitsrisiko hin (z.B. Stromschlag).

Das Ausrufezeichen im Dreieck weist auf besondere Gefahren beim Umgang oder Betrieb des Geräts hin.

CE Entspricht den Richtlinien der CE

Nur für Innengebrauch

Schutzklasse I: Nur an eine geerdete Netzsteckdose mit Schutzkontakt anschließen

Mindestentfernung zwischen dem Gerät und anderen Gegenständen

△ Niemals direkt in den Lichtstrahl blicken

SICHERHEITSHINWEISE

Diese Anleitung sorgfältig vor der ersten Inbetriebnahme lesen. Sie enthält wichtige Informationen über Installation, Gebrauch und Instandhaltung des Geräts.

• Die Anleitung für spätere Bezugnahme aufbewahren und an den nächsten Bediener weitergeben.
- Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite des Geräts angegebenen Spannung übereinstimmen und darf auf keinen Fall höher sein.

• Dieses Gerät ist nur für Innengebrauch!

- Das Gerät gehört zur Schutzklasse I. Daher muss es unbedingt an eine geerdete Steckdose angeschlossen werden.

- Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine brennbaren Materialien während des Betriebs in der Nähe des Geräts lassen.

- Das Gerät muss an einem gut belüfteten Ort und in mindestens 120cm Entfernung zur nächsten Fläche angebracht werden. Darauf achten, dass die Belüftungsschlitze nicht blockiert oder verstopft sind.

- Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die Sicherung nur durch eine identische ersetzen.

- Das Gerät mit einer Sicherheitskette befestigen. Das Gerät niemals nur am Kopf tragen, sondern auch am Sockel.

• Die Raumtemperatur darf 35°C nicht überschreiten. Das Gerät niemals bei höheren Temperaturen betreiben.

- Bei Betriebsstörungen das Gerät sofort ausschalten. Das Gerät niemals selbst reparieren. Reparaturen dürfen nur von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile müssen mit den Originalteilen identisch sein.

• Das Gerät nicht an ein Dimmerpack anschließen.

• Das Netzkabel niemals quetschen oder beschädigen.

• Beim Abziehen des Netzsteckers nur am Stecker ziehen, niemals am Kabel.
• Niemals direkt in die Lichtquelle blicken.
• Der Lichteffekt ist nur für dekorative Zwecke und eignet sich nicht als normale Haushaltsbeleuchtung.

Netztrennungsvorrichtungen

Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich bleiben. Wenn das Gerät über einen Schalter ausgeschaltet wird, muss dieser klar gekennzeichnet und leicht zugänglich sein.

INSTALLATION

Montieren Sie das Gerät nur in horizontaler Lage, mit dem Kopf nach oben oder unten, und an einem Platz mit ausreichender Belüftung.

Der Ventilator und die Belüftungsschlitze dürfen auf keinen Fall verstopft werden. Bei der Wahl des Anbringungsortes darauf achten, dass das Gerät leicht zugänglich für Wartungs- und Reinigungsarbeiten bleibt. Benutzen Sie immer Sicherheitskabel.

Das Gerät vor Regen, Feuchtigkeit, extremen Temperaturschwankungen schützen. Die Montagestelle muss gut belüftet sein.

RIGGING

Das Gerät besitzt eine Spezialbefestigung auf der Unterseite. Wenn Sie das Gerät an einem Traversensystem befestigen, benutzen Sie einen passenden Haken, den Sie mit einer M10 Schraube am Omega-Halter befestigen.

AUSWECHSELN DER SICHERUNG

Vor Auswechseln der Sicherung Gerät vom Netz trennen. Nur eine identische Sicherung benutzen.

• Mit einem flachen Schraubendreher den Sicherungshalter aus seinem Gehäuse entfernen.
  • Die durchgebrannte Sicherung aus dem Halter nehmen und durch eine identische Sicherung ersetzen.
• Den Sicherungshalter zurück ins Gehäuse setzen und Netz wieder anschließen.
  • Die Sicherung befindet sich im Inneren dieses Fachs. Mit einem flachen Schraubendreher entfernen.

EINRICHTEN EINER SERIELLEN DMX DATENVERBINDUNG

Wenn mehrere Geräte über einen DMX Controller gesteuert werden oder zwei und mehr Geräte im Master/Slave Betrieb arbeiten sollen, wird ein serielles Datenkabel benötigt. Die kombinierte Anzahl von Kanälen, die von allen Geräten in einer seriellen Datenverbindung benötigt werden, bestimmt die Anzahl von Geräten, die die Datenverbindung unterstützen kann.

1. Den 3-pol. Stecker des DMX Kabels in die 3-pol. Eingangsbuchse des Controllers stecken.
2. Das vom Controller kommende Kabel mit der 3-pol. Buchse an den 3-pol. Eingangsstecker des folgenden Geräts stecken.
3. Dann den Ausgang des Geräts an den Eingang des folgenden Geräts anschließen usw.

Die empfohlene Höchstlänge einer seriellen Datenverbindung beträgt 100m. Die empfohlene Höchstmenge an Geräten in einer seriellen Datenverbindung beträgt 32.

MASTER/SLAVE ANSCHLUSS

1. Den 3-pol. Stecker des DMX Kabels in die 3-pol. Eingangsbuchse des ersten Geräts stecken.
2. Das vom ersten Gerät kommende Kabel mit der 3-pol. Buchse an den 3-pol. Eingangsstecker des folgenden Geräts stecken. Dann den Ausgang des Geräts an den Eingang des folgenden Geräts anschließen usw.

KABELVERBINDER

Die Kabel müssen einen XLR Stecker auf der einen und eine XLR Buchse auf der anderen Seite besitzen.

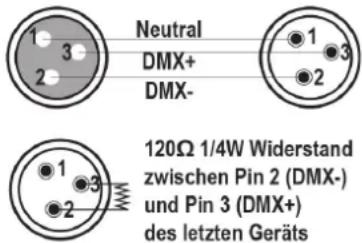

DMX STECKERBELEGUNG

Der Endwiderstand verringert Signalfehler. Um Signalübertragungsprobleme und Störungen zu vermeiden, ist es ratsam, einen DMX Signalwiderstand zwischenzuschalten.

BEDIENFELD

Die Funktionen sind über die vier Tasten unterhalb des Displays zugänglich.

Taste Funktion

MENU Gibt Zugang zum Menü oder schaltet zurück zum vorigen Menü

UP Durchlauf durch die Optionen in aufsteigender Reihenfolge

DOWN Durchlauf durch die Optionen in rückläufiger Reihenfolge

ENTER Zur Auswahl und Speicherung des laufenden Menüs oder der Option im Menü

MENUENTER
DOWN

Wiederholt auf
