| Type de produit | Lyre motorisée (Moving Head) |
| Marque | Ibiza Sound |
| Modèle | ROLLING-EYE |
| Alimentation | 100-240 V~, 50/60 Hz |
| Consommation | 120 W |
| Fusible | 2 A |
| Source lumineuse | 6 LED CREE 12 W 4-en-1 (RVBW) |
| Température de couleur | Blanc 7000°K |
| Luminosité | 3200 Lux (full color) à 1 m / 2494 Lux (full color) à 3 m |
| Angle du faisceau | 2° |
| Indice de protection | IP20 (usage intérieur uniquement) |
| Canaux DMX | 12 canaux |
| Mouvements | Pan : 540° (16 bit) ; Tilt : 180° (16 bit) |
| Stroboscope | Jusqu'à 20 flashs/seconde |
| Dimmer | 0-100 % linéaire |
| Dimensions | 20,5 x 15 x 27 cm |
| Poids | 2,58 kg |
| Contenu de l'emballage | 1 lyre, 1 cordon secteur, 1 attache oméga, mode d'emploi |
| Utilisation | Intérieur uniquement, montage horizontal |
| Entretien | Nettoyer les lentilles externes toutes les 3 semaines, internes tous les 1-2 mois avec un chiffon doux et nettoyant vitres |
| Réparabilité | Source lumineuse non remplaçable ; fusible remplaçable par un modèle identique ; contacter un service agréé pour toute réparation |
| Sécurité | Classe de protection I (mise à la terre obligatoire) ; distance minimum 120 cm des surfaces ; ne pas regarder directement la source lumineuse ; température ambiante max 35°C |
FOIRE AUX QUESTIONS - ROLLING-EYE IBIZA SOUND
Questions des utilisateurs sur ROLLING-EYE IBIZA SOUND
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Éclairage au format PDF gratuitement ! Retrouvez votre notice ROLLING-EYE - IBIZA SOUND et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ROLLING-EYE de la marque IBIZA SOUND.
MODE D'EMPLOI ROLLING-EYE IBIZA SOUND
FR - Manuel d'Utilisation - p. 6
• 1 lyre
• 1 cordon secteur
• 1 attache oméga
- Mode d'emploi
DÉBALLAGE
Dès réception de l'appareil, ouvrez le carton et vérifiez que le contenu est complet et en bon état. Sinon, prévenez immédiatement le transporteur et conservez l'emballage s'il montre des signes de mauvais traitements. Conservez le carton et tous les matériaux d'emballage afin de pouvoir transporter l'appareil en toute sécurité.
EXPLICATION DES SYMBOLES
L'éclair dans le triangle attire l'attention sur un danger physique (due à une électrocution p.ex.).
Le point d'exclamation dans le triangle indique un risque dans la manipulation ou l'utilisation de l'appareil.
CE En conformité avec les exigences de la norme CE
Utilisation uniquement à l'intérieur
Classe de protection I: Mise à la terre obligatoire
Distance minimum entre l'appareil et d'autres objets
Ne pas regarder directement dans le rayon lumineux
ATTENTION NE PAS OUVRIR LE BOITIER RISQUE DE CHOC ELECTRIQUE
CONSIGNES DE SECURITE
- Lisez attentivement ce manuel qui contient des informations importantes sur l'installation, l'utilisation et l'entretien de cet appareil.
- Conservez le manuel pour référence ultérieure. Si l'appareil change un jour de propriétaire, assurez-vous que le nouvel utilisateur est en possession du manuel.
- Assurez-vous que la tension secteur convient à cet appareil et qu'elle ne dépasse pas la tension d'alimentation indiqué sur la plaque signalétique de l'appareil.
- Uniquement pour utilisation à l'intérieur!
• L'appareil doit être impérativement relié à la terre. - Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité. Assurez-vous qu'aucun objet inflammable ne se trouve à proximité de l'appareil pendant son fonctionnement.
- Installez l'appareil à un endroit bien ventilé à une distance minimum de 120cm de toute surface. Assurez-vous que les fentes de ventilation ne sont pas bloquées.
- Débranchez l'appareil du secteur avant toute manipulation ou entretien. Lorsque vous remplacez le fusible, utilisez uniquement un fusible qui présente exactement les mêmes caractéristiques que l'ancien.
- Sécurisez l'appareil sur le dispositif de fixation au moyen d'une chaîne. Ne portez jamais l'appareil en le tenant par le boîtier. Tenez-le par l'étrier.
- La température ambiante ne doit pas dépasser 35°C. Ne pas faire fonctionner l'appareil à des températures supérieures.
En cas de dysfonctionnement, arrêtez immédiatement l'appareil. N'essayez jamais de réparer l'appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d'origine. -
Ne pas brancher l'appareil sur un variateur.
-
Ne pas exposer vos yeux à la source lumineuse.
• Assurez-vous que le cordon d'alimentation n'est jamais écrasé ni endommagé. - Ne jamais débrancher l'appareil en tirant sur le cordon.
- Le luminaire ne doit servir qu'à des fins décoratives et ne convient pas comme éclairage domestique normal.
- La source lumineuse de ce luminaire n'est pas remplaçable. Lorsque la source lumineuse atteint sa fin de vie, le luminaire entier doit être remplacé.
- Dispositif de déconnexion: Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce dispositif doit rester facilement accessible; si un interrupteur omnipolaire est utilisé comme dispositif de déconnexion, l'emplacement sur l'appareil et la fonction de l'interrupteur doit être décrite, et le commutateur doit rester facilement accessible
INSTALLATION
Vérifiez que le support sur lequel vous allez installer l'appareil est solide et capable de supporter au moins 10 fois le poids de l'appareil. Lors de l'installation utilisez toujours un câble de sécurité supplémentaire qui peut porter 12 fois le poids le d'appareil. Cet appareil doit être installé par des professionnels. Il doit être installé à un endroit où il est hors de portée des personnes et où personne ne peut passer en-dessous.
MONTAGE
Montez le luminaire uniquement en position horizontale, avec la tête vers le haut ou vers le bas, et un espace suffisant pour la ventilation.
RIGGING

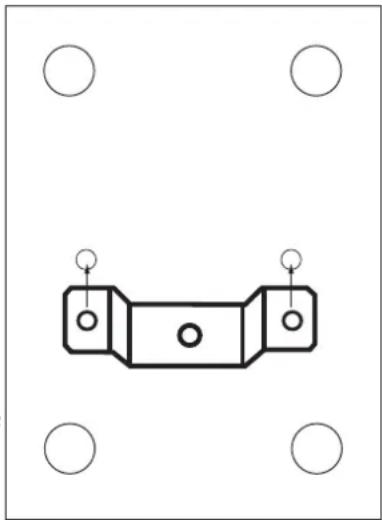

L'appareil comporte un dispositif de fixation unique qui se trouve en-dessous de la base. C'est la combinaison de l'attache oméga fournie et du point de fixation du câble de sécurité (voir ci-contre). Lorsque vous installez cet appareil sur une traverse, utilisez un crochet compatible avec l'attache oméga et fixez-le à travers le trou au moyen d'une vis M10.
- Sortez le porte-fusible de son logement à l'aide d'un tournevis à lame plate.
- Sortez le fusible grillé et remplacez-le par un autre en tous points identiques.
- Remettez le porte-fusible dans son logement et rebranchez l'appareil sur le secteur.
- Le fusible se trouve à l'intérieur de ce compartiment.
- Retirez-le au moyen d'un tournevis à lame plate.
BRANCHEMENT DE PLUSIEURS EFFETS
Vous avez besoin d'un câble de données sériel pour faire fonctionner plusieurs effets au moyen d'une commande DMX512 ou pour faire fonctionner deux ou plusieurs effets en mode maître/esclave. Le nombre combiné de canaux requis par l'ensemble des appareils sur un câble de données sériel définit le nombre d'appareils que le câble de données peut supporter.
Important: La distance maximale recommandée est de 100m. Le nombre maximum d'appareils branchés sur une liaison de données est de 32.
CONNECTEURS DE CÂBLE
Le câble doit posséder une fiche XLR mâle d'un côté et XLR femelle de l'autre.

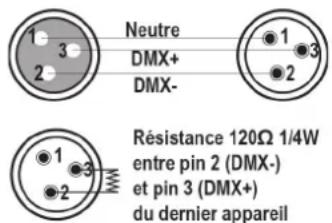

CONFIGURATION DES CONNECTEURS DMX
La résistance de fin de ligne réduit les erreurs de signal. Pour éviter des problèmes de transmission des signaux, il est toujours conseillé de brancher une résistance de fin de ligne DMX.
ATTENTION
Il ne doit y avoir aucun contact entre le commun et la masse du châssis de l'appareil. La mise à la masse du commun peut provoquer une boucle de masse et votre appareil fonctionne
d'une façon étrange. Testez les câbles à l'aide d'un ohm-mètre afin de vérifier la polarité et de vous assurer que les broches ne sont pas connectées à la masse ni court-circuitées sur le blindage ou mutuellement.
MISE EN PLACE D'UNE LIGNE DE DONNÉES DMX EN SÉRIE
- Connectez le côté (mâle) à 3 broches du câble DMX sur la sortie (femelle) à 3 broches de la commande.
- Connectez l'extrémité du câble provenant du contrôleur qui aura une fiche femelle à 3 broches, sur la fiche d'entrée de l'appareil suivant qui est un connecteur mâle à 3 broches
- Ensuite, branchez la sortie comme indiqué ci-dessus sur l'entrée de l'appareil suivant, etc.
BRANCHEMENT MAÎTRE/ESCLAVE
- Connectez le côté mâle à 3 broches du cordon DMX sur la sortie (femelle) à 3 broches du premier appareil.
- Connectez l'extrémité du cordon provenant du premier appareil (fiche femelle à 3 broches) sur l'entrée de l'appareil suivant (fiche mâle à 3 broches). Branchez ensuite la sortie de l'appareil sur l'entrée de l'appareil suivant, etc.
TABLEAU DE COMMANDE
Accédez aux fonctions du tableau de commande au moyen des quatre boutons qui se trouvent juste en-dessous de l'écran LCD.
| Touche Fonction |
| MENU Accès au menu ou retour vers une option précédente du menu |
| UP Défilement des options du menu dans un ordre croissant |
| DOWN Défilement des options du menu dans un ordre décroissant |
| ENTER Sélection et enregistrement du menu ou de l’option dans un menu |
Appuyez à plusieurs reprises sur
MENU
| OPTION INSTRUCTION |
| A001-A512 Réglage de l'adresse DMX |
| A1 1-A1 9 Fonctionnement automatique |
| S1 1-S1 9 Contrôlé par la musique, 1-9 représente le niveau de sensibilité |
TABLEAU DES 12 CANAUX DMX
| Canal Fonction Valeur DMX Description | |||
| 1 | Pan | 0-255 | Movement 0-540° |
| 2 | Tilt | 0-255 | Movement 0-180° |
| 3 | Vitesse P/T | 0-255 | Vitesse pan/tilt de lent -> rapide |
| 4 | Rotation de la roue à LED | 0-127 | Rotation 0-360° |
| 128-191 | Rotation infinie vers l'avant de lent -> rapide | ||
| 192-255 | Rotation infinie vers l'arrière de lent -> rapide | ||
| 5 | Dimmer | 0-255 | Dimmer linéaire de sombre -> lumineux |
| 6 | Strobo | 0-9 | Pas de fonciton |
| 10-255 | Strobo de lent -> rapide | ||
| 7 | Rouge | 0-255 | Dimmer rouge de sombre -> lumineux |
| 8 | Vert | 0-255 | Dimmer vert de sombre -> lumineux |
| 9 | Bleu | 0-255 | Dimmer bleu de sombre -> lumineux |
| 10 | Blanc | 0-255 | Dimmer blanc de sombre -> lumineux |
| 11 | Fonction Macro | 0-50 | CH1-CH1 Valid |
| 51-150 | Fonctionnement automatique aléatoire | ||
| 150-255 | Contrôlé par le son | ||
| 12 Reset | 0-250 N/A | ||
| 251-255 Reset après 3 secondes | |||
NETTOYAGE DE L'APPAREIL
Nettoyez régulièrement les lentilles internes et externes e/ou miroirs afin d'optimiser la puissance lumineuse. La fréquence de nettoyage dépend des conditions d'utilisation. Un environnement humide, enfumé ou particulièrement sale favorise l'accumulation de poussière sur les optiques.
• Utilisez un chiffon doux et du nettoyant à vitres classique.
- Séchez toutes les pièces soigneusement.
- Nettoyez les optiques externes au moins une fois toutes les 3 semaines et les optiques internes tous les 1-2 mois.
CARACTÉRISTIQUES TECHNIQUES
| Alimentation | 100-240V~50/60Hz |
| Consommation | 120W |
| Fusible | 2A |
| Source lumineuse | 6 LED CREE 12W 4-en-1 |
| Température de couleur | Blanc 7000°K |
| Luminosité | 3200 Lux full color à 1m/2494 Lux full color à 3m |
| Angle du faisceau | 2° |
| Indice de protection | IP20 |
| Canaux DMX | 12 |
| Mouvements | Pan : 540° ; Tilt : 180° (16 bit) |
| Stroboscope | 20 flashes/sec. |
| Dimmer | 0-100% |
| Dimensions | 20.5 x 15 x 27cm |
| Poids | 2,58kg |
NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.
