MANUAL DE UTILIZADOR LMH250RC IBIZA SOUND

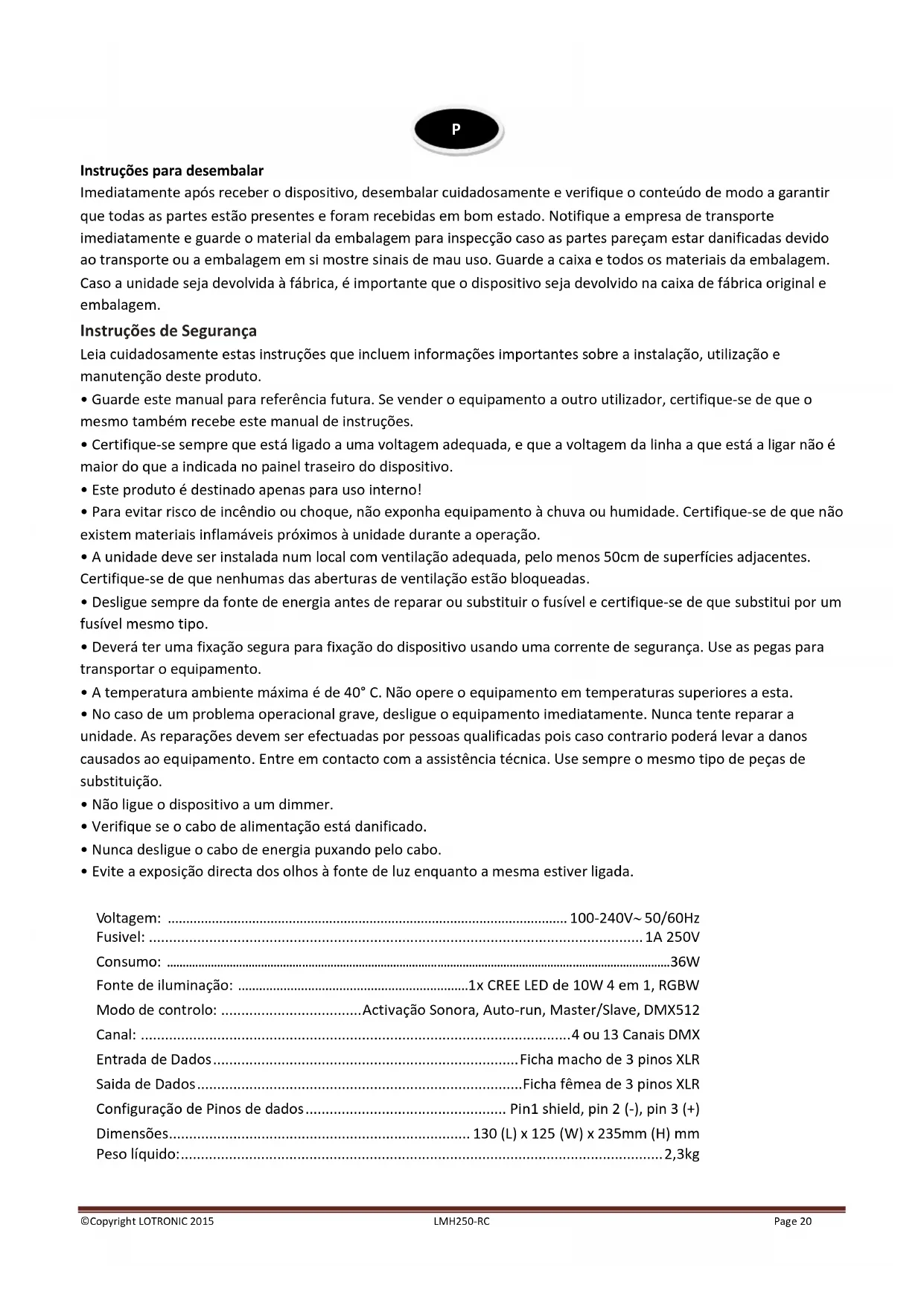

©Copyright LOTRONIC 2015 LMH250-RC Page 19Instruções para desembalar Imediatamente após receber o dispositivo, desembalar cuidadosamente e verifique o conteúdo de modo a garantir que todas as partes estão presentes e foram recebidas em bom estado. Notifique a empresa de transporte imediatamente e guarde o material da embalagem para inspecção caso as partes pareçam estar danificadas devido ao transporte ou a embalagem em si mostre sinais de mau uso. Guarde a caixa e todos os materiais da embalagem. Caso a unidade seja devolvida à fábrica, é importante que o dispositivo seja devolvido na caixa de fábrica original e embalagem. Instruções de Segurança Leia cuidadosamente estas instruções que incluem informações importantes sobre a instalação, utilização e manutenção deste produto.

• Guarde este manual para referência futura. Se vender o equipamento a outro utilizador, certifique-se de que o mesmo também recebe este manual de instruções.

• Certifique-se sempre que está ligado a uma voltagem adequada, e que a voltagem da linha a que está a ligar não é maior do que a indicada no painel traseiro do dispositivo.

• Este produto é destinado apenas para uso interno!

• Para evitar risco de incêndio ou choque, não exponha equipamento à chuva ou humidade. Certifique-se de que não existem materiais inflamáveis próximos à unidade durante a operação.

• A unidade deve ser instalada num local com ventilação adequada, pelo menos 50cm de superfícies adjacentes. Certifique-se de que nenhumas das aberturas de ventilação estão bloqueadas.

• Desligue sempre da fonte de energia antes de reparar ou substituir o fusível e certifique-se de que substitui por um fusível mesmo tipo.

• Deverá ter uma fixação segura para fixação do dispositivo usando uma corrente de segurança. Use as pegas para transportar o equipamento.

• A temperatura ambiente máxima é de 40° C. Não opere o equipamento em temperaturas superiores a esta.

• No caso de um problema operacional grave, desligue o equipamento imediatamente. Nunca tente reparar a unidade. As reparações devem ser efectuadas por pessoas qualificadas pois caso contrario poderá levar a danos causados ao equipamento. Entre em contacto com a assistência técnica. Use sempre o mesmo tipo de peças de substituição.

• Não ligue o dispositivo a um dimmer.

• Verifique se o cabo de alimentação está danificado.

• Nunca desligue o cabo de energia puxando pelo cabo.

©Copyright LOTRONIC 2015 LMH250-RC Page 203. CONFIGURAÇÃO Desligue o cabo de alimentação antes de substituir um fusível e substitua sempre com o fusível do mesmo tipo. Substituição de fusíveis Com uma chave de fendas retire o fusível da estrutura. Retire o fusível danificado e substitua por exactamente o mesmo tipo de fusível. Insira a tampa de volta e volte a ligar a alimentação. O fusível está localizado no interior deste compartimento. Remova usando uma chave de fendas. Ligação em serie Irá precisar de uma ligação de dados em serie para instalar mais de um ou mais dispositivos eléctricos usando um controlador DMX-512 ou para executar programas sincronizados em duas ou mais unidades ajustadas a um modo de operação Master / Slave. O número combinado de canais necessários por todos os equipamentos numa ligação de dados em série determina o número de jogos que a ligação de dados pode suportar. Importante: Ligações numa ligação serial/data devem estar ligadas em corrente numa única linha. Para estar de acordo com o padrão E/A-485 não devem estar mais de 32 dispositivos ligados numa única ligação. Se ligar mais de 32 posições numa ligação em serie sem usar um repartidor óptico DMX, poderá resultar na deterioração do sinal digital DMX . Distancia máxima recomendada na ligação em serie: 500 metros. Numero máximo de posições recomendadas numa ligação em serie: 32 posições. Cabos Para ligar as posições deve usar cabos de dados. Pode adquirir cabos DMX certificados-CHAUVET directamente do seu vendedor/distribuidor.

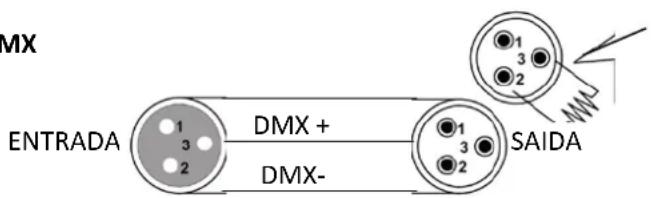

A ligação dos cabos deve ter uma ligação macho XLR e na outra ponta uma ligação fêmea XLR. Configuração de ligação DMX

As terminações reduzem erros no sinal. De modo a evitar problemas e interferências na transmissão de sinal é sempre aconselhável ligar a um terminal de sinal DMX. AVISO Não permitir o contacto entre o comum e a ligação terra do dispositivo eléctrico do chassis. A ligação terra do comum pode causar um loop de ligação terra e o dispositivo pode funcionar de forma irregular. Teste os cabos com um medidor de ohm para verificar a polaridade e para garantir que os pinos não estão aterrados ou em curto- circuito com o escudo ou outro. TABELA DE CONVERSÃO DE 3-PINOS PARA 5-PINOS Nota! Se usar um controlador com uma ligação de saída com 5-pin DMX, irá precisar de usar um adaptador de 5- pinos para 3-pinos. ENTRADA SAIDA DMX + DMX- Resistência 120 ohm 1/ 4w entre pin 2 (DMX-) e pin 3 (DMX+) da última posição.

©Copyright LOTRONIC 2015 LMH250-RC Page 21Modelo CHAUVET No: DMX5M, ou DMX5F. A tabela abaixo mostra o detalhe de conversão: TABELA DE CONVERSÃO DE 3-PINOS PARA 5-PINOS Condutor 3 Pinos Fêmea (saída) 5 Pinos Macho (entrada) Pin 1 Terra/Escudo Pin 1 Pin1 Sinal (-) dados Pin 2 Pin 2 Sinal (+)dados Pin 3 Pin 3 Não usar Não usar Não usar Não usar Configurar DMX Serial Data Link

1. Ligar o (macho) de 3 pinos do cabo DMX à saída (fêmea) de 3 pinos do controlador.

2. Ligue a ponta do final do cabo que vem do controlador que terá uma ligação (fêmea) de 3 pinos para a ligação de

entrada na seguinte ligação que consiste numa ligação (macho) de 3 pinos.

3. De seguida ligue a saída com mostra acima à entrada da seguinte ligação e assim sucessivamente.

Ligação Master/Slave

1. Ligue o (macho) de 3 pinos do cabo DMX à ligação de saída (fêmea) de 3 pinos na primeira ligação.

2. Ligue o final do cabo que vem da primeira ligação que tem uma ligação (fêmea) de 3 pinos à entrada da ligação

seguinte que consiste numa ligação (macho) de 3 pinos. De seguida, ligue da saída com mostrado acima à entrada da seguinte ligação e assim sucessivamente. Muitas vezes a configuração para operação Master-Slave e Stand-alone requer que a primeira ligação em cadeia seja inicializada para este propósito através das configurações no painel de controlo ou nos interruptores DIP. Segundo, as ligações que se seguem podem necessitar de uma configuração slave. Consulte a secção ''Instruções de operação” neste manual para instruções completas para este tipo de instalação e configuração.

4. Instruções de Operação

4.1 Navegação através o Painel de Controlo

O painel de controlo para usar as funções encontra-se directamente por baixo do Display LCD. Botão Função <MODE/ESC> Usado para aceder ao menu ou para voltar a outra opção do menu <UP> <DOWN> Navega através das opções do menu de forma ascendente Navega através das opções do menu de forma descendente <ENTER> Usado para seleccionar e guardar o menu actual ou a opção dentro do menu. Quando uma função do menu é seleccionada, o display irá mostrar imediatamente a primeira opção disponível para a função do menu seleccionada. Para escolher uma opção, pressione <ENTER>.

5. MENU DE CONFIGURAÇÕES MANUAIS:

Modo Programa Descrição Auto Au-1 Programa automático 1 Au-2 Programa automático 2 ©Copyright LOTRONIC 2015 LMH250-RC Page 22Au-3 Programa automático 3 Som So-1 Programa de som 1 So-2 Programa de som 2 So-3 Programa de som 3 Velocidade SP 1—SP9 Velocidade do programa ajustável Sensibilidade Se 1—Se9 Valor MIC ajustável Cena silenciosa OFF O aparelho acende as luzes no programa som activo ON O aparelho desliga as luzes no programa som activo InFr ON Permite a recepção de sinal IR do controlo remoto OFF Desactiva a recepção de sinal IR do controlo remoto Addr 4CH d 001~d 512 Modo 4 canais DMX 13CH d 001~d 512 Modo 13 canais DMX Slave Slav SLAVE Cor C1 Vermelho C2 Verde C3 Azul C4 Branco C5 Vermelho + Verde C6 Vermelho + Azul C7 Vermelho + Branco C8 Verde + Azul C9 Verde + Branco C10 Azul + Branco C11 Vermelho + Verde + Azul C12 Verde + Azul + Branco C13 Azul + Branco + Vermelho C14 Branco + Vermeho + Verde C15 Vermelho + Verde + Azul + Branco Alcance M1 Modo normal M2 PAN 0~90° M3 PAN 90~180° M4 PAN 180~270° M5 PAN 270~360° Display dISP Exibição normal dSIP Exibição invertida ©Copyright LOTRONIC 2015 LMH250-RC Page 236. 4 VALORES DMX CH1 0~255 Movimento PAN 8 bits CH2 0~255 Movimento TILT 8 bits CH3 0~9 Sem função 10~29 Vermelho 30~49 Verde 50~69 Azul 70~89 Branco 90~169 Efeito arco-íris 170~249 Estroboscópio (de lento para rápido) 250~255 Vermelho + Verde + Azul + Branco CH4 0~255 Velocidade de movimentação ajustável (de lento para rapido)

CH1 0~255 Movimento PAN 8 bits CH2 0~255 Movimento PAN 16 bits CH3 0~255 Movimento TILT 8 bits CH4 0~255 Movimento TILT 16 bits CH5 0~255 Vermelho CH6 0~255 Verde CH7 0~255 Azul CH8 0~255 Branco CH9 0~9 Sem função 10~255 Efeito arco-íris CH10 0~9 Sem função 10~255 LED Strobe (de lento para rápido) CH11 0~255 Dimmer CH12 0~255 Velocidade de movimentação ajustável (de lento para rapido) CH13 0~69 Sem função 70~109 BLACKOUT com PAN/TILT 110~129 Sem função 130~149 Reiniciar tudo 150~169 Sem função 170~189 Modo automático 190~209 Sem função 210~255 Modo som activo

Neste modo é possível reproduzir automaticamente os programas. Para activar o modo automático:

O modo som activo permite ao aparelho reagir consoante o ritmo musical. Para activar o modo som activo:

2. Pressione ‘+’ e ‘–‘ para aumentar e diminuir a velocidade do programa.

3. Pressione ‘STROBE’ novamente para abandonar o modo.

AJUSTAR VELOCIDADE Para ajustar a velocidade dos programas.

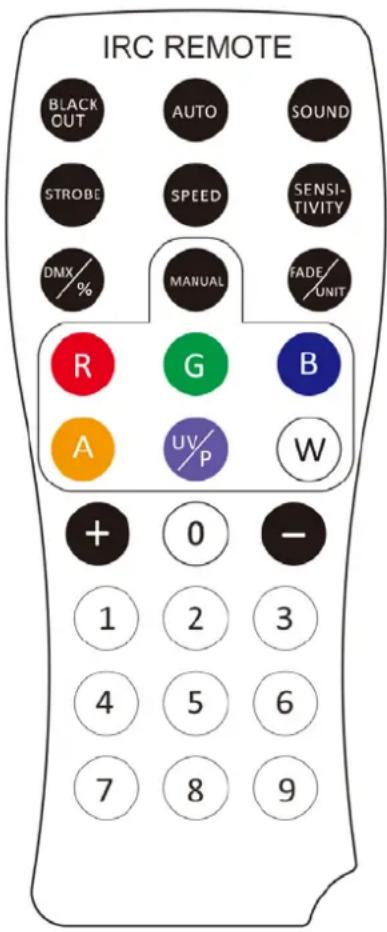

1. Pressione ‘SPEED’ no controlo remoto.

2. Pressione ‘+’ e ‘–‘ para aumentar e diminuir a velocidade do programa.

AJUSTAR SENSIBILIDADE Para ajustar a sensibilidade sonora dentro do modo som activo.

1. Pressione ‘SENSITIVITY’ no controlo remoto.

2. Pressione ‘+’ e ‘–‘ para aumentar e diminuir a sensibilidade do som.

2. Pressione ‘R’, ‘G’, ‘B’, ‘W’ (vermelho, verde, azul e branco) para seleccionar a cor.

2. Pressione ‘1’ para ajustar o movimento PAN e ‘2’ para ajustar o movimento TILT.

3. Pressione ‘+’ e ‘–‘ para alterar a direcção dos movimentos.
