GEBRUIKSAANWIJZING TBOX-QUAD4 IBIZA SOUND

NL - Handleiding - p. 14

4 De bliksem in de driehoek vestigt de aandacht van de gebruiker op een elektrische schok risico.

De driehoek met het uitroepteken vestigt de aandacht van de gebruiker op belangrijke gebruik- of onderhoudsinstructies.

CE Voldoet aan de Europese CE richtlijnen

Alleen voor gebruik binnenshuis

Elektrische veiligheidsklasse I - alleen op een stopcontact met randaarde aansluiten

Minimale afstand tussen het apparaat en andere objecten

Staar niet in de straal

LET OP NIET DE BEHUIZING OPENEN GEVAAR VOOR ELECTRISCHE SCHOKKEN

VEILIGHEIDSINSTRUCTIES

Lees de handleiding aandachtig door. Ze bevat belangrijke informaties voor de installatie, gebruik en onderhoud van dit toestel.

• Bewaar deze handleiding.
- Wees zeker dat u het toestel op de juiste spanning aansluit en dat de lichtnetspanning niet hoger dan de op de zijde van het toestel aangegeven spanning is.
- Alleen voor gebruik binnenshuis!
- Alleen op een stopcontact met randaarde aansluiten.
- Om vuur en elektrische schokken te verhinderen bescherm het toestel tegen regen en vochtigheid. Wees zeker dat geen ontvlambare materialen in de buurt van het toestel zijn tijdens de werking.
- Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 50cm afstand van oppervlakken. Wees zeker dat de ventilatie openingen niet geblokkeerd zijn.
- Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering vervangt. Gebruik alleen een zeker-ing met dezelfde specificaties.
- Gebruik het toestel niet in ruimtes met een temperatuur van meer dan 40°C.
- In geval van een ernstig probleem stop het toestel direct. Verzoek nooit het toestel zelfs te repareren. Alle reparaties moeten van een ervarene technicus doorgevoerd worden. Gebruik alleen onderdelen met dezelfde specificaties.
- Sluit het toestel niet op een dimmer pack aan.
- Nooit het netsnoer beschadigen of platdrukken.
- Nooit aan de kabel trekken.
- Nooit in de lichtbron kijken.
- Het product is voor decoratieve doeleinden en niet geschikt als huishoudelijke verlichting
- De lichtbronnen van de lichteffecten zijn niet vervangbaar. Als een lichtbron defect is, moet het lichteffect worden weggegooid.

Ontkoppeling van het net: Indien het toestel via een schakelaar wordt uitgeschakeld, moet deze duidelijk gemarkeerd en gemakkelijk bereikbaar zijn.

INSTALLATIE

Trek de voedingskabel uit het stopcontact alvorens U de zekering vervangt. Gebruik alleen een zekering met dezelfde specificaties

VERVANGING VAN DE ZEKERING

- Verwijder de zekeringshouder d.m.v. een platte schroevendraaier uit de behuizing.

• Verwijder de oude zekering en zet een nieuwe zekering met dezelfde specificaties in.
• Plaats de zekeringshouder terug in zijn behuizing en sluit de voedingskabel op een stopcontact aan.

AANSLUITEN VAN MEERDERE TOESTELLEN

Indien U meerdere toestellen via een DMX controller of gesynchroniseerde lichtshows in een master/slave modus wilt sturen hebt U een seriële date kabel nodig. Het gecombineerde aantal van kanalen die alle toestellen in een seriële verbinding nodig hebben bepaalt de hoeveelheid van toestellen die de data verbinding kan ondersteu- nen.

Belangrijk: Alle toestellen in een seriële data verbinding moeten in één enkele lijn verbonden zijn. Max. lengte van een seriële data link: 100 meters. Maximaal aanbevolen aantal van toestellen in een seriële data link: 32.

KABELCONNECTOREN

De kabel moet een XLR stekker op één eind en een XLR contra op het andere eind hebben.

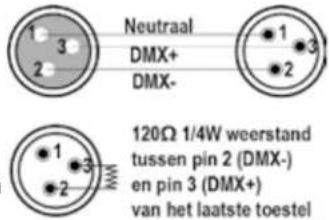

DMX CONNECTOR CONFIGURATIE

De eindweerstand vermindert signaalfouten. Om transmissie problemen en storingen te voorkomen is het aanbevolen een DMX signaal eindweerstand aan te sluiten.

Neutraal DMX+ DMX- 120Ω 1/4W weerstand tussen pin 2 (DMX-) en pin 3 (DMX+) van het laatste toestel

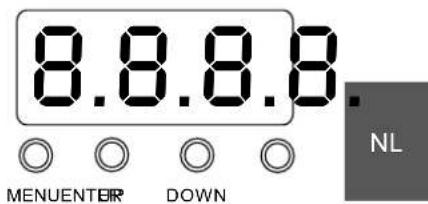

BEDIENING

Gebruik de vier knoppen direct beneden het LCD display.

Toets Functie

MENU In een menu gaan of naar een vorige menuoptie terug gaan

UP Opwaarts doorlopen van de menuopties

DOWN Afwaarts doorlopen van de menuopties

ENTER Kies en bevestig de selectie in het menu

8.8.8.8 MENUENTER DOWN NL

Indien een menu functie gekozen is, toont de display direct de eerste beschikbare optie van de gekozen menufunctie. Om een menu punt te kiezen, druk .

Master modus: elke toestel kan een master zijn

Slave modus: zet de DMX waarde op Slave.

DMX code instelling: d1\~d512

MANUELE INSTELLING VIA HET LED DISPLAY

Mode Display		Omschrijving
DMX mode Addr		8CH	d001-d512
		4CH
		4-1CH
		3CH
Static colors Stat		S 01-18	Statische kleuren
Auto	Auto	Au 1-2	Automatisch programma
Sound	Soun	So 1-2	Geluid gestuurd programma
Speed	SPEE	SP 1-9	Snelheid
Mic Sensitivity	SEnS	SE 1-9	MIC gevoeligheid
Edit color	Colo	r000-255	Rood (0-100%)
		g000-255	Groen (0-100%)
		b000-255	Blauw (0-100%)
		A000-255	Amber (0-100%)
Dimming	dIMM	dl1- dl 9	Master dimmen
Silent scene	SILE	on/oFF	Stille scène in Sound-programma

Slave SLAV Slave Slave

Infrared InFr on/off IR-afstandsbediening in- of uitschakelen

AFSTANDSBEDIENING

De afstandsbediening heeft een bereik van 6m in een hoek van 30° ten opzichte van de ontvanger en moet altijd precies op de ontvanger worden gericht. Nooit voorwerpen tussen de ontvanger en de afstandsbediening plaatsen. Wanneer de ontvanger of de afstandsbediening onder een sterke lichtbron staan, kan de transmissie verstoord worden. Als de transmissie niet langer goed is, de batterij vervangen.

BATTERIJ IN DE AFSTANDSBEDIENING PLAATSEN

• Plaats de afstandsbediening met de voorkant naar beneden op een vlak oppervlak.
• Duw het compartimentdeksel in de richting van de pijl.
  • Schuif het batterijvak open.
• Verwijder de oude batterij en plaats de nieuwe (CR2032) met het plusteken (+) naar boven.
• Schuif het batterijvak voorzichtig dicht. Het vergrendelt automatisch.

ADVIES VOOR BATTERIJEN IN DE AFSTANDSBEDIENING

Dit symbool geeft aan dat gebruikte batterijen en accu's niet bij het huisvuil mogen worden weggegooid, maar moeten worden gedeponeerd in gescheiden inzamelpunten voor recycling.

WAARSCHUWINGEN VOOR HET GEBRUIK VAN BATTERIJEN

Er is explosiegevaar als de batterij verkeerd is geplaatst. Alleen vervangen door hetzelfde of een vergelijkbaar type. Tegen hitte beschermen. Bij langere niet-gebruik batterijen uit het vak verwijderen.

Slik de batterij niet in. Gevaar voor chemische brandwonden. Als u twijfelt of de batterijen zijn ingeslikt of in een ander deel van het lichaam zijn ingebracht, neem dan onmiddellijk contact op met een arts

Houd nieuwe en oude batterijen buiten het bereik van kinderen.

Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product en houd het buiten het bereik van kinderen.

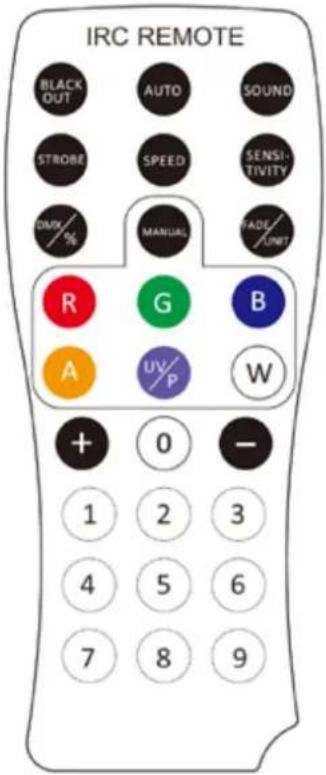

IR AFSTANDSBEDIENING

BLACK OUT MODUS: Druk BLACK OUT om de lampen uit te schakelen. Opnieuw BLACK OUT drukken om in de laatste modus te gaan.

AUTO MODUS

1. Druk op de afstandsbediening.
2. Druk <+> of <-> om tussen verschillende programma's te kiezen.

SOUND MODUS: In het geluid geactiveerde modus reageert het toestel op de muziek.

1. Druk op de afstandsbediening.
2. Druk <+> of <-> om tussen de verschillende SOUND programma's te kiezen.

STROBE MODUS: Instelling van de stroboscoop snelheid in de automatische en geluids

geactiveerde modus.

1. Druk op de afstandsbediening.
2. Druk <+> of <-> om de programmasnelheid te veranderen.
3. Druk opnieuw om de stroboscoop modus te verlaten

SPEED MODUS: Instelling van de programmasnelheid in de automatische en geluids

geactiveerde modus.

1. Druk op de afstandsbediening.
2. Druk <+> of <-> om de programmasnelheid te veranderen

IRC REMOTE BLACK OUT AUTO SOUND STROBE SPEED SENSI- TIVITY 0% MANUAL TRADE/ LINE R G B A UV/P W + 0 - 1 2 3 4 5 6 7 8 9

SENSITIVITY MODUS: Instelling van de geluidsgevoeligheid in de geluidsgeactiveerde modus

1. Druk op de afstandsbediening.
2. Druk <+> of <-> om de geluidsgevoeligheid te veranderen

DMX/% MODUS: Activering en deactivering van de DMX modus

Druk op de afstandsbediening om de DMX modus te activeren

MANUAL MODUS

1. Druk op de afstandsbediening.
2. Druk , , , (rood, groen, blauw, amber) om uw kleur te kiezen.
3. Druk <+> of <-> om vaste kleuren te kiezen.

FADE MODUS

1. Druk op de afstandsbediening.
2. Druk opnieuw < FADE > om de FADE modus te verlaten.

CIJFERTOETSEN 1-9: Druk een cijfer tussen <1> en <9> om de helderheid van de licht te veranderen.

REINIGING

Het is belangrijk dat het toestel altijd schoon is om een optimale lichtkracht te garanderen en de leeftijd te verlengen. De reinigingsfrequentie is afhankelijk van de omgevingsomstandigheden: vochtige, berookte of bijzonders vuile omgeving veroorzaakt meer vuil op de optische delen.

• Reinig de lamp met een hoogwaardig glasreinigingsmiddel en een zachte doek.
  • Droog de delen altijd zorgvuldig.
• Reinig de externe optische delen tenminste alle 20 dagen. Reinig de interne optische delen tenminste alle 30/60 dagen.

SPECIFICATIES

Voeding 100-240V\~50/60Hz
Vermogen....18W
Opgenomen vermogen 15W
LED 4 x 4W RGBA LED 4-in-1
Openingshoek....25°
Flitssnelheid 0-20Hz
Zekering 1A
DMX kanalen 3 / 4 / 4-1 & 8
Afmetingen 144 x 144 x 121mm
Gewicht....1.3kg

BELANGRIJKE OPMERKING De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren daar waar er centra's hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren
