Type de produit	Panneau lumineux LED professionnel
Marque	Chauvet
Modèle	onAir Panel 3 IP
Indice de protection	IP65 (résistant à la poussière et aux projections d'eau)
Alimentation électrique	100-240 V CA, 50/60 Hz (universelle)
Consommation électrique typique	Environ 172 W (à 230 V)
Température de fonctionnement	-30 °C à 45 °C (ambiante) ; démarrage minimal à -20 °C
Distance de sécurité	Ne pas regarder la source à moins de 5 m
Contenu de la boîte	Panneau onAir Panel 3 IP, support oméga avec matériel de montage, cordon d'alimentation Seetronic Powerkon IP65, guide de référence rapide
Fonctions principales	Réglage de l'intensité, de la couleur, de la température de couleur, de la saturation ; préréglages intégrés (A) et personnalisés (B)
Contrôle	Panneau de commande intégré avec boutons de navigation et de réglage
Installation	Montage suspendu avec support oméga et élingue de sécurité ; respecter une ventilation minimale de 50 cm autour du produit
Câble d'alimentation	Seetronic Powerkon IP65 (connecteur verrouillable)
Usage	Professionnel uniquement (intérieur/extérieur temporaire)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Réparabilité	Source lumineuse non remplaçable par l'utilisateur ; cordon d'alimentation remplaçable uniquement par le fabricant ou un prestataire agréé
Conformité	FCC Partie 15 Classe B (interférences radio)
Avertissement RF	Distance minimale de 20 cm entre l'antenne et l'utilisateur
Poids	Non spécifié dans la notice
Dimensions	Non spécifié dans la notice

FOIRE AUX QUESTIONS - onAir Panel 3 IP Chauvet

Quel est l'indice de protection IP du onAir Panel 3 IP ?

Le onAir Panel 3 IP est classé IP65, ce qui signifie qu'il est résistant à la poussière et aux projections d'eau. Il peut être utilisé temporairement en extérieur, mais ne doit pas être immergé.

Puis-je utiliser un variateur (dimmer) externe avec ce panneau ?

Non, il est interdit de brancher ce produit à un variateur ou un rhéostat. Utilisez uniquement le contrôle intégré pour régler l'intensité.

Comment installer le onAir Panel 3 IP en hauteur ?

Utilisez le support oméga fourni et fixez-le à un crochet de montage adapté. Attachez toujours une élingue de sécurité pour éviter toute chute. Respectez une distance d'au moins 50 cm des surfaces adjacentes pour la ventilation.

Quelle est la température ambiante maximale de fonctionnement ?

La température ambiante maximale est de 45 °C (113 °F). Ne faites pas fonctionner le produit au-delà de cette limite.

Puis-je remplacer moi-même la source lumineuse LED ?

Non, la source lumineuse ne peut être remplacée que par le fabricant, son prestataire de services ou une personne qualifiée. Le produit ne contient aucune pièce réparable par l'utilisateur.

Comment nettoyer le panneau ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants.

Quel type de câble d'alimentation est fourni ?

Le produit est livré avec un câble d'alimentation Seetronic Powerkon IP65, conçu pour un usage extérieur. Il est verrouillable pour éviter les débranchements accidentels.

Puis-je connecter plusieurs onAir Panel 3 IP ensemble ?

Oui, il est possible de raccorder plusieurs produits en chaîne. Cependant, ne dépassez jamais 12 A sur un seul circuit. Consultez le tableau des courant dans la notice pour connaître les limites.

Que faire si le boîtier ou le câble semble endommagé ?

N'utilisez pas le produit si le boîtier, les lentilles ou les câbles sont endommagés. Débranchez-le immédiatement et contactez le fabricant ou un service agréé pour le remplacement.

Le produit clignote-t-il ? Peut-il déclencher des crises d'épilepsie ?

La lumière clignotante (stroboscope) peut déclencher des crises d'épilepsie. L'utilisateur doit se conformer aux lois locales concernant la notification de l'utilisation du stroboscope. Évitez tout regard prolongé à moins de 5 m.

MODE D'EMPLOI onAir Panel 3 IP Chauvet

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien de onAir Panel 3 IP.

• Le luminaire est destiné uniquement à un usage professionnel.
• Le luminaire doit être positionné de sorte qu'il n'y ait pas de regard prolongé dans le luminaire à une distance inférieure à 16,4 pieds (5 m).
• Si le câble flexible externe ou le cordon de ce luminaire est endommagé, il doit être remplacé par un cordon spécial ou un cordon disponible exclusivement chez le fabricant ou son prestataire de services.
• La source lumineuse contenue dans ce luminaire ne doit être remplacée que par le fabricant, son prestataire de services ou une personne qualifiée similaire.

- ATTENTION :

• Le boîtier de ce produit peut être chaud lorsqu'il fonctionne. Montez ce produit dans un endroit avec une ventilation adéquate, à au moins 20 po (50 cm) des surfaces adjacentes.
• Lors du transfert d'un produit à partir d'environnements à température extrême (par exemple, un camion froid vers une salle de réception chaude et humide), de la condensation peut se former sur les composants électroniques internes du produit. Pour éviter de provoquer une panne, laissez le produit s'acclimater complètement au milieu environnant avant de le brancher.
• La lumière clignotante est connue pour déclencher des crises d'épilepsie. L'utilisateur doit se conformer aux lois locales concernant la notification de l'utilisation du stroboscope.

• TOUJOURS :

• Débrancher avant de nettoyer le produit.
• Lors de l'utilisation d'un produit classé IP65 dans un environnement extérieur, utiliser un câble d'alimentation et de données classé IP65 (ou supérieur).
• Remplacer et sécuriser les couvercles de protection classés IP sur tous les ports d'alimentation, de données, USB ou autres lorsqu'ils ne sont pas utilisés.
• Utiliser un câble de sécurité lors du montage de ce produit en hauteur.
• Brancher ce produit à un circuit relié à la terre et protégé.

• N E P A S :

• Ouvrir ce produit. Il ne contient aucune pièce réparable par l'utilisateur.
• Regarder la source lumineuse lorsque le produit est allumé.
• Laisser de matériau inflammable à moins de 1 m de ce produit lorsqu'il fonctionne ou s'il est branché.
• Brancher ce produit à un variateur ou à un rhéostat.
• Utiliser ce produit si le boîtier, les lentilles ou les câbles semblent endommagés.
• Immerger ce produit (respecter les normes pour l'indice IP publié). Le fonctionnement extérieur temporaire est correct.

• Installer de manière permanente dans des endroits avec des conditions environnementales extrêmes. Cela inclut, mais sans toutefois s'y limiter à :

• Exposition à un environnement marin/salin (à moins de 3 miles d'une étendue d'eau salée).

• Emplacements où les températures normales dépassent les plages de températures indiquées dans ce manuel.
• Emplacements susceptibles d'être inondés ou d'être ensevelis sous la neige.
• Autres zones où le produit sera soumis à des radiations extrêmes ou à des substances caustiques.

• Utiliser UNIQUEMENT le support de suspension/montage pour transporter ce produit.
- La température ambiante maximale est de 113 °F (45 °C). Ne faites pas fonctionner ce produit à des températures plus élevées.
- La température minimale de démarrage est de -4^ (-20 ^ ). Ne faites pas démarrer ce produit à des températures plus basses.
- La température ambiante minimale est de -22^ (-30 ^ ). Ne faites pas fonctionner ce produit à des températures plus basses.
- Pour éviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation.
- En cas de problème de fonctionnement grave, arrêter immédiatement de l’utiliser.

Déclaration de conformité à la FCC

Cet appareil est conforme à la partie 15, partie B des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles et
2. Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère des utilisations et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté afin d'obtenir de l'aide.

Tout changement ou modification non expressément approuvé(e) par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipement.

Avertissement d'exposition aux fréquences radio pour l'Amérique du Nord et l'Australie

Attention ! Cet équipement est conforme aux limites d'exposition aux rayonnements de la FCC établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et l'utilisateur. Cet émetteur ne doit pas être co-localisé ou fonctionner conjointement à toute autre antenne ou émetteur.

Contenu de la boîte

- onAir Panel 3 IP

- Support oméga avec matériel de montage

• Cordon d'alimentation Seetronic Powerkon IP65

- Guide de référence rapide

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA	Vert/Jaune	Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement

Il est possible de raccorder les produits onAir Panel 3 IP. Voir le tableau ci-dessous pour le tirage actuel à chaque tension et fréquence :

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Tirage actuel	1,694 A 1,392	A 0,823 A 0,747 A 0	722 A

Ne jamais dépasser 12 A sur un seul circuit. Les câbles d'alimentation peuvent être achetés séparément.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de sécurité. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir le gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

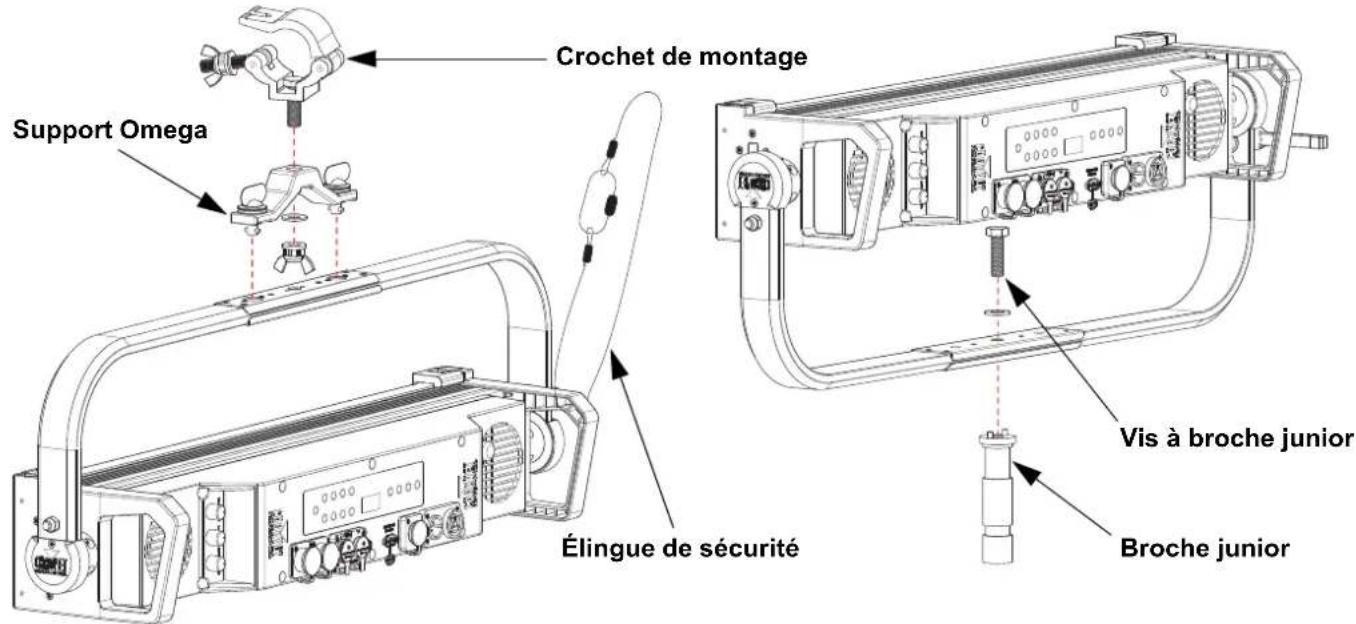

Schéma de Montage de l'Appareil

Crochet de montage Support Omega Élingue de sécurité Vis à broche junior Broche junior

Panneau de commande Description

Bouton Fonction
	Pour quitter le menu ou la fonction en cours
	Pour activer le menu actuellement affiché ou définir la valeur actuellement sélectionnée dans la fonction sélectionnée
	Pour remonter dans la liste du menu ou augmenter la valeur numérique dans une fonction
	Pour descendre dans la liste du menu ou baisser la valeur numérique dans une fonction
	Augmente ou diminue la valeur ou l'intensité du variateur
	Augmente ou diminue la valeur ou l'intensité de la couleur
	Augmente ou diminue la température de couleur, la saturation ou la valeur Y
	Bascule entre les préréglages A (intégrés) et les préréglages B (personnalisés)
<____K/B1-8>	Sélectionne un préréglage. Maintenez la touche enfoncée pendant 3 secondes pour enregistrer le look actuel dans le préréglage B sélectionné.
