Tipo de producto	Panel de luz LED profesional
Marca	Chauvet
Modelo	onAir Panel 3 IP
Índice de protección	IP65 (resistente al polvo y a las salpicaduras de agua)
Alimentación eléctrica	100-240 V CA, 50/60 Hz (universal)
Consumo eléctrico típico	Aproximadamente 172 W (a 230 V)
Temperatura de funcionamiento	-30 °C a 45 °C (ambiente); arranque mínimo a -20 °C
Distancia de seguridad	No mirar la fuente a menos de 5 m
Contenido de la caja	Panel onAir Panel 3 IP, soporte omega con material de montaje, cable de alimentación Seetronic Powerkon IP65, guía de referencia rápida
Funciones principales	Ajuste de intensidad, color, temperatura de color, saturación; preajustes integrados (A) y personalizados (B)
Control	Panel de control integrado con botones de navegación y ajuste
Instalación	Montaje suspendido con soporte omega y eslinga de seguridad; respetar una ventilación mínima de 50 cm alrededor del producto
Cable de alimentación	Seetronic Powerkon IP65 (conector bloqueable)
Uso	Solo profesional (interior/exterior temporal)
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño suave y seco
Reparabilidad	Fuente de luz no reemplazable por el usuario; cable de alimentación reemplazable solo por el fabricante o un proveedor autorizado
Conformidad	FCC Parte 15 Clase B (interferencias de radio)
Advertencia RF	Distancia mínima de 20 cm entre la antena y el usuario
Peso	No especificado en el manual
Dimensiones	No especificado en el manual

Preguntas frecuentes - onAir Panel 3 IP Chauvet

¿Cuál es el índice de protección IP del onAir Panel 3 IP?

El onAir Panel 3 IP está clasificado IP65, lo que significa que es resistente al polvo y a las salpicaduras de agua. Se puede usar temporalmente en exteriores, pero no debe sumergirse.

¿Puedo usar un atenuador (dimmer) externo con este panel?

No, está prohibido conectar este producto a un atenuador o reóstato. Use solo el control integrado para ajustar la intensidad.

¿Cómo instalar el onAir Panel 3 IP en altura?

Use el soporte omega suministrado y fíjelo a un gancho de montaje adecuado. Siempre coloque una eslinga de seguridad para evitar caídas. Respete una distancia de al menos 50 cm de las superficies adyacentes para la ventilación.

¿Cuál es la temperatura ambiente máxima de funcionamiento?

La temperatura ambiente máxima es de 45 °C (113 °F). No haga funcionar el producto por encima de este límite.

¿Puedo reemplazar yo mismo la fuente de luz LED?

No, la fuente de luz solo puede ser reemplazada por el fabricante, su proveedor de servicios o una persona calificada. El producto no contiene ninguna pieza reparable por el usuario.

¿Cómo limpiar el panel?

Desconecte siempre el aparato antes de la limpieza. Use un paño suave y seco. No use productos abrasivos ni disolventes.

¿Qué tipo de cable de alimentación se suministra?

El producto se entrega con un cable de alimentación Seetronic Powerkon IP65, diseñado para uso exterior. Es bloqueable para evitar desconexiones accidentales.

¿Puedo conectar varios onAir Panel 3 IP juntos?

Sí, es posible conectar varios productos en cadena. Sin embargo, nunca supere 12 A en un solo circuito. Consulte la tabla de corrientes en el manual para conocer los límites.

¿Qué hacer si la carcasa o el cable parece dañado?

No use el producto si la carcasa, las lentes o los cables están dañados. Desconéctelo inmediatamente y contacte al fabricante o a un servicio autorizado para el reemplazo.

¿El producto parpadea? ¿Puede desencadenar ataques epilépticos?

La luz parpadeante (estroboscópica) puede desencadenar ataques epilépticos. El usuario debe cumplir con las leyes locales relativas a la notificación del uso del estroboscopio. Evite mirar fijamente a menos de 5 m.

MANUAL DE USUARIO onAir Panel 3 IP Chauvet

Estas notas de seguridad incluyen información importante sobre la instalación, el uso y el mantenimiento del onAir Panel 3 IP.

• La luminaria es solamente para uso profesional.
• La luminaria debe colocarse de forma que no se prevea mirar fijamente hacia ella a una distancia inferior a 5 m (16,4 pies).
• Si el cable flexible externo de esta luminaria está dañado, debe ser reemplazado por un cable especial disponible exclusivamente del fabricante o su representante de servicio.
• La fuente de luz contenida en esta luminaria solo debe ser reemplazada por el fabricante, su representante de servicio o una persona calificada similar.

- PRECAUCIÓN:

• La carcasa de este producto puede estar caliente durante su funcionamiento. Monte este producto en un lugar con una ventilación adecuada, a una distancia mínima de 50 cm (20 pulg.) de las superficies adyacentes.
• Cuando se transfiere el producto desde entornos con temperaturas extremas (por ejemplo, de un camión refrigerado a un salón de baile cálido y húmedo), puede formarse condensación en los componentes electrónicos internos del producto. Para evitar que se produzca una falla, deje que el producto se aclimate completamente al entorno antes de conectarlo a la corriente.
• Se sabe que la luz detellante desencadena ataques epilépticos. El usuario debe cumplir con las leyes locales relativas a la notificación del uso de la luz estroboscópica.

• S I E M P R E :

• Desconecte de la corriente antes de limpiar el producto.
• Cuando utilice un producto con clasificación IP65 en un entorno exterior, utilice cables de alimentación y de datos con clasificación IP65 (o superior).
• Vuelva a colocar y asegure las tapas protectoras con clasificación IP en todos los puertos de alimentación, datos, USB u otros cuando no los utilice.
• Utilice un cable de seguridad cuando monte este producto por encima de la cabeza.
• Conecte este producto a un circuito con toma de tierra y protegido.

NO HACER:

• Abrir este producto. No contiene piezas que puedan ser reparadas por el usuario.
• Mirar a la fuente de luz cuando el producto esté encendido.
• Dejar cualquier material inflamable a menos de 1 m de este producto mientras esté en funcionamiento o conectado a la corriente.
• Conectar este producto a un regulador o reostato.
• Utilizar este producto si la carcasa, la lente o los cables parecen estar dañados.
• Sumergir este producto (es necesario respetar las normas de la clasificación IP publicada). El funcionamiento periódico al aire libre es posible.

• Instalar permanentemente en el exterior en lugares con condiciones ambientales extremas. Esto incluye, pero no se limita a:

• Exposición a un entorno marino/salino (a menos de 3 millas de una masa de agua salada).

• Lugares donde las temperaturas normales superan los rangos de temperatura de este manual.
• Lugares propensos a las inundaciones o a quedar enterrados en la nieve.
• Otras zonas en las que el producto esté sometido a radiaciones extremas o a sustancias cáusticas.

- Utilice SOLO el soporte para colgar/montar este producto.

• La temperatura ambiente máxima es de 45 °C (113 °F). No utilice este producto a temperaturas más altas.
• La temperatura de encendido mínima es de -20^ (-4°F). No encienda este producto a temperaturas más bajas.
• La temperatura ambiente mínima es de -30^ (-22°F). No utilice este producto a temperaturas más bajas.
• Para eliminar el desgaste innecesario y mejorar su vida útil, durante los periodos en que no lo utilice, desconecte completamente el producto de la corriente mediante un disyuntor o desenchufándolo.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

Declaración de conformidad de la FCC

Este dispositivo cumple con la Parte 15 Parte B de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:

1. Este dispositivo no puede causar interferencias perjudiciales, y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las que puedan causar un funcionamiento no deseado.

Este equipo ha sido probado y cumple los límites establecidos para los dispositivos digitales de Clase B, de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir las interferencias mediante una o varias de las siguientes medidas:

• Reorientar o reubicar la antena receptora.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una toma de corriente de un circuito distinto al que está conectado el receptor.
• Consulte al distribuidor o a un técnico experto en radio/TV para obtener ayuda.

Cualquier cambio o modificación que no esté expresamente aprobado por la parte responsable del cumplimiento podría anular la autoridad del usuario para operar el equipo.

Advertencia de exposición a RF para Norteamérica y Australia

¡Advertencia! Este equipo cumple con los límites de exposición a la irradiación establecidos por la FCC para un entorno no controlado. Este equipo debe instalarse y funcionar con una distancia mínima de 20 cm entre la fuente de irradiación y el usuario. Este transmisor no debe estar ubicado ni funcionar junto con ninguna otra antena o transmisor.

Qué se incluye

• o n A i r P a n e l 3 l PSoporte omega con accesorios de montaje
- Cable de alimentación Seetronic Powerkon IP65 - Guía de referencia rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro Marrón Amarillo/Latón
CA Neutro Blanco Azul	Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Enlace de energía

Es posible enlazar eléctricamente los productos onAir Panel 3 IP. Consulte la tabla siguiente para conocer el consumo de corriente a cada tensión y frecuencia:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Consumo de corriente	1,694 A	1,392 A	0,823 A	0,747 A	0,722 A

Nunca supere los 12 A en un solo circuito. Los cables de alimentación pueden adquirirse por separado.

Montaje

Antes de montar este producto, lea las Notas de seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para la línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps.

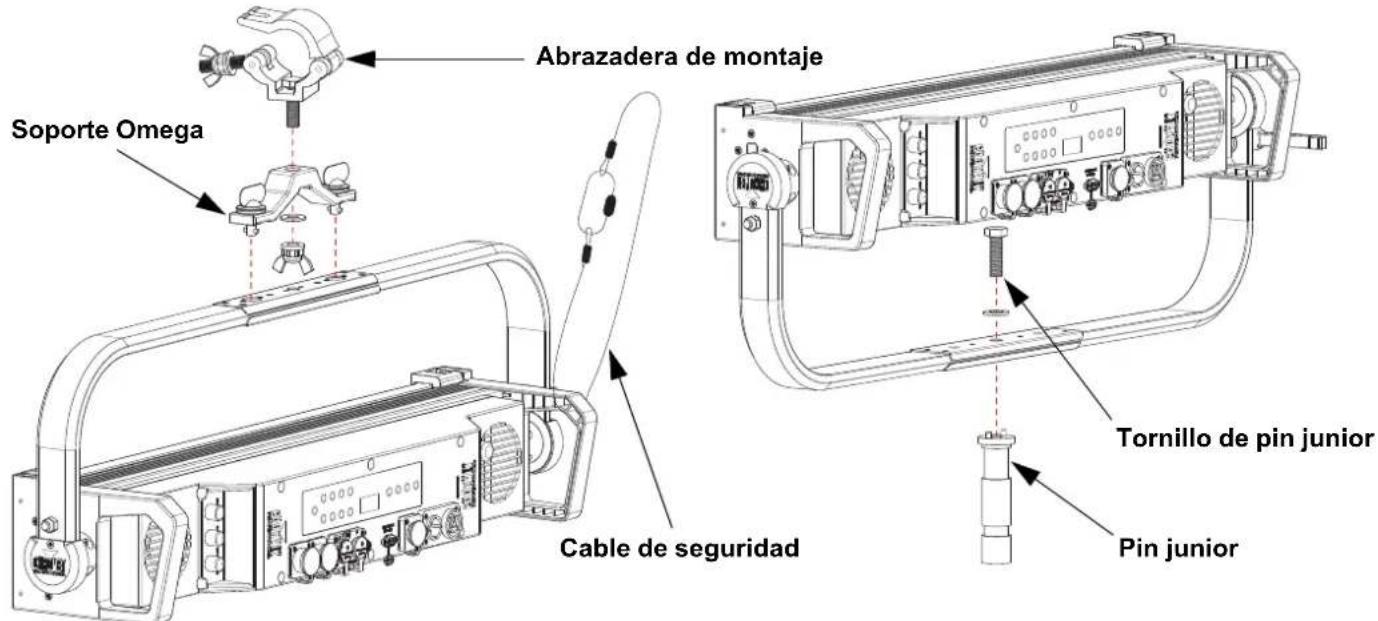

Diagrama de Montaje del Producto

Soporte Omega Abrazadera de montaje Cable de seguridad Tornillo de pin junior Pin junior

Descripción del panel de control

Botón/mando Función
	Sale del menú o función actual
	Activa el menú que se muestra en ese momento o establece el valor seleccionado en ese momento en la función seleccionada
	Navega hacia arriba por la lista de menús o incrementa el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menús o disminuye el valor numérico cuando está en una función
	Aumenta o disminuye el valor o la intensidad de atenuación
	Aumenta o disminuye el valor del tono o el valor X
	Aumenta o disminuye la temperatura del color, la saturación o el valor Y
	Alterna entre los preajustes A (incorporados) y los B (personalizados)
	Selecciona un preajuste. Mantenga pulsado durante 3 segundos para guardar el aspecto actual en el preajuste B seleccionado.
