onAir Panel 3 IP - Heizung Chauvet - Kostenlose Bedienungsanleitung

Produkttyp	Professionelles LED-Lichtpanel
Marke	Chauvet
Modell	onAir Panel 3 IP
Schutzart	IP65 (staub- und spritzwassergeschützt)
Stromversorgung	100-240 V AC, 50/60 Hz (universell)
Typischer Stromverbrauch	Ca. 172 W (bei 230 V)
Betriebstemperatur	-30 °C bis 45 °C (Umgebung); Mindeststarttemperatur -20 °C
Sicherheitsabstand	Nicht näher als 5 m in die Lichtquelle blicken
Lieferumfang	onAir Panel 3 IP, Omega-Halter mit Montagematerial, Seetronic Powerkon IP65 Netzkabel, Kurzreferenz
Hauptfunktionen	Einstellung von Helligkeit, Farbe, Farbtemperatur, Sättigung; integrierte (A) und benutzerdefinierte (B) Voreinstellungen
Steuerung	Integriertes Bedienfeld mit Navigations- und Einstelltasten
Installation	Hängermontage mit Omega-Halter und Sicherungsseil; Mindestabstand von 50 cm für Belüftung um das Produkt einhalten
Netzkabel	Seetronic Powerkon IP65 (verriegelbarer Stecker)
Verwendung	Nur für professionellen Einsatz (Innen-/Außenbereich vorübergehend)
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen; mit weichem, trockenem Tuch reinigen
Reparierbarkeit	Lichtquelle nicht vom Benutzer austauschbar; Netzkabel nur durch Hersteller oder autorisierten Dienst austauschbar
Konformität	FCC Teil 15 Klasse B (Funkstörungen)
RF-Warnung	Mindestabstand von 20 cm zwischen Antenne und Benutzer
Gewicht	Nicht in der Anleitung angegeben
Abmessungen	Nicht in der Anleitung angegeben

Häufig gestellte Fragen - onAir Panel 3 IP Chauvet

Wie lautet die Schutzart (IP) des onAir Panel 3 IP?

Das onAir Panel 3 IP ist mit IP65 klassifiziert, was bedeutet, dass es staub- und spritzwassergeschützt ist. Es kann vorübergehend im Freien verwendet werden, darf jedoch nicht untergetaucht werden.

Kann ich einen externen Dimmer mit diesem Panel verwenden?

Nein, es ist verboten, dieses Produkt an einen Dimmer oder Rheostat anzuschließen. Verwenden Sie nur die integrierte Steuerung zur Helligkeitseinstellung.

Wie installiere ich das onAir Panel 3 IP in der Höhe?

Verwenden Sie die mitgelieferte Omega-Halterung und befestigen Sie sie an einem geeigneten Montagehaken. Befestigen Sie immer ein Sicherungsseil, um ein Herunterfallen zu verhindern. Halten Sie einen Mindestabstand von 50 cm zu angrenzenden Oberflächen für die Belüftung ein.

Wie hoch ist die maximale Umgebungstemperatur im Betrieb?

Die maximale Umgebungstemperatur beträgt 45 °C (113 °F). Betreiben Sie das Produkt nicht über dieser Grenze.

Kann ich die LED-Lichtquelle selbst austauschen?

Nein, die Lichtquelle darf nur vom Hersteller, seinem Dienstleister oder einer qualifizierten Person ausgetauscht werden. Das Produkt enthält keine vom Benutzer reparierbaren Teile.

Wie reinige ich das Panel?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel.

Welche Art von Netzkabel wird mitgeliefert?

Das Produkt wird mit einem Seetronic Powerkon IP65 Netzkabel geliefert, das für den Außeneinsatz ausgelegt ist. Es ist verriegelbar, um versehentliches Trennen zu verhindern.

Kann ich mehrere onAir Panel 3 IP miteinander verbinden?

Ja, es ist möglich, mehrere Produkte in Reihe zu schalten. Überschreiten Sie jedoch niemals 12 A auf einem einzigen Stromkreis. Beachten Sie die Stromtabelle in der Anleitung für die Grenzwerte.

Was tun, wenn das Gehäuse oder das Kabel beschädigt aussieht?

Verwenden Sie das Produkt nicht, wenn Gehäuse, Linsen oder Kabel beschädigt sind. Ziehen Sie sofort den Netzstecker und wenden Sie sich an den Hersteller oder einen autorisierten Service für den Austausch.

Blinkt das Produkt? Kann es epileptische Anfälle auslösen?

Blinkendes Licht (Stroboskop) kann epileptische Anfälle auslösen. Der Benutzer muss die örtlichen Gesetze zur Kennzeichnung der Stroboskopnutzung einhalten. Vermeiden Sie längeres Hinsehen in weniger als 5 m Entfernung.

BEDIENUNGSANLEITUNG onAir Panel 3 IP Chauvet

Diese Sicherheitshinweise enthalten wichtige Informationen zu Installation, Nutzung und Wartung des onAir Panel 3 IP.

• Die Leuchte ist nur für den professionellen Gebrauch bestimmt.
• Die Leuchte sollte so positioniert werden, dass ein längeres Hineinstarren in die Leuchte in einem Abstand von weniger als 5 m (16,4 Fuß) nicht zu erwarten ist.
- Wenn das externe flexible Kabel dieser Leuchte beschädigt ist, muss es durch ein spezielles Kabel ersetzt werden, das ausschließlich beim Hersteller oder seinem Kundendienst erhältlich ist.
• Die in dieser Leuchte enthaltene Lichtquelle darf nur durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ausgetauscht werden.
• V O R S I C H T!

• Das Gehäuse dieses Produkts kann heiß sein, wenn es Betrieb ist. Montieren Sie dieses Produkt immer an einem Ort mit ausreichender Belüftung und mit einem Mindestabstand von 50 cm (20 Zoll) zu angrenzenden Flächen.
• Wenn das Produkt von einer Umgebung mit extremen Temperaturen (z. B. von einem kalten LKW in einen warmen, feuchten Ballsaal) transportiert wird, kann sich auf der internen Elektronik des Produkts Kondensation bilden. Um einen Ausfall zu vermeiden, geben Sie dem Produkt Zeit, sich an die neue Umgebungstemperatur anzupassen, bevor Sie es an das Stromnetz anschließen.
• Blinkendes Licht kann bekanntermaßen epileptische Anfälle auslösen. Der Benutzer muss die örtlichen Gesetze bezüglich der Benachrichtigung über die Verwendung von Stroboskopen einhalten.

• FOLGENDES SOLLTEN SIE IMMER TUN:

• Trennen Sie das Gerät von der Stromversorgung, bevor Sie es reinigen.
• Bei Verwendung eines Produkts mit einer IP65-Einstufung im Außenbereich sollten Sie ein Strom- und Datenkabel mit einer Einstufung von IP65 (oder höher) verwenden.
• Verschließen Sie alle unbenutzten Anschlüsse für die Spannungsversorgung, die Datenleitungen, die USB-Leitungen und andere Anschlüsse mit Schutzkappen mit einer IP-Einstufung.
• Verwenden Sie unbedingt ein Sicherheitskabel, wenn Sie dieses Produkt über Kopf montieren.
• Schließen Sie dieses Produkt an einen geerdeten und geschützten Stromkreis an.

• FOLGENDES SOLLTEN SIE NIEMALS TUN:

• Das Produkt öffnen. Es enthält keine vom Benutzer zu wartenden Teile.
• In die Lichtquelle schauen, wenn das Gerät eingeschaltet ist.
• Brennbares Material in einem Umkreis von 1 m um das Gerät herum liegen lassen, während es in Betrieb ist oder an das Stromnetz angeschlossen ist.
• Dieses Produkt an einen Dimmer oder Rheostat anschließen.
• Das Gerät betreiben, wenn das Gehäuse, die Linsen oder die Kabel beschädigt sind.
• Dieses Produkt in Wasser oder andere Flüssigkeiten eintauchen (beachten Sie die Normen für die veröffentlichten IP-Einstufungen). Vorübergehender Betrieb im Freien ist kein Problem.

• Nicht für Installation im Freien an Orten mit extremen Umweltbedingungen geeignet. Dies beinhaltet, ist aber nicht beschränkt auf:

• Exposition in einer Meeres-/Salzwasserumgebung (innerhalb von 3 Meilen um einen Salzwasserkörper).

• Das Produkt an Orten betreiben, an denen die normalen Temperaturen die in diesem Handbuch angegebenen Temperaturbereiche überschreiten.

• Orte, die überschwemmungsgefährdet sind oder unter Schnee begraben werden.
  • Andere Bereiche, in denen das Produkt extremer Strahlung oder ätzenden Substanzen ausgesetzt ist.

• Verwenden Sie AUSSCHLIESSLICH die Aufhängevorrichtung oder den Montagewinkel, um dieses Produkt zu tragen.
  • Die maximale Umgebungstemperatur beträgt 45 °C (113 °F). Betreiben Sie dieses Produkt nicht bei höheren Temperaturen.
  • Die maximale Temperatur zur Inbetriebnahme beträgt -20 °C (-4 °F). Nehmen Sie dieses Produkt nicht bei niedrigeren Temperaturen in Betrieb.

• Die minimale Umgebungstemperatur beträgt -30^ (-22°F). Betreiben Sie dieses Produkt nicht bei niedrigeren Temperaturen.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, sollten Sie das Gerät bei Nichtgebrauch über einen Unterbrecher oder durch Ziehen des Netzsteckers vollständig von der Stromversorgung trennen.
• Im Falle einer schwerwiegenden Störung ist der Betrieb sofort einzustellen.

FCC Konformitätserklärung

Dieses Gerät entspricht Teil 15 Abschnitt B der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerät darf keine schädlichen Störungen verursachen, und
2. Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

Dieses Gerät wurde getestet und entspricht gemäß Teil 15 der FCC-Vorschriften den Grenzwerten für ein digitales Gerät der Klasse B. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in Wohngebieten gewährleisten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen des Funkverkehrs verursachen. Es kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät den Radio- oder Fernsehempfang stört, was durch Aus- und Einschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Neuausrichtung oder Versetzen der Empfangsantenne.
• Vergrößern des Abstands zwischen dem Gerät und dem Empfänger.
• Anschließen des Geräts an eine Steckdose, die zu einem anderen Stromkreis gehört als die Steckdose des Empfängers.
• Wenden Sie sich ggf. an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betrieb des Geräts verliert.

HF-Expositionswarnung für Nordamerika und Australien

Warnung! Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen dem Strahler und dem Nutzer installiert und betrieben werden. Dieser Sender darf nicht zusammen mit einer anderen Antenne oder einem anderen Sender betrieben werden.

Lieferumfang

• onAir Panel 3 IP
  • Seetronic Powerkon IP65 Netzkabel

- Omega-Halterung mit Befestigungsmaterial

- Kurzanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau	Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kopplung von Geräten

onAir Panel 3 IP-Produkte können über einen so genannten Power Link gekoppelt werden. Informationen zur Stromaufnahme bei verschiedenen Spannungen und Frequenzen können der folgenden Tabelle entnommen werden:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Stromaufnahme	1,694 A	1,392 A	0,823 A	0,747 A	0,722 A

Dabei darf eine Stromaufnahme von 12 A in einem einzelnen Stromkreis nicht überschritten werden. Stromverbindungskabel können separat erworben werden.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zur CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps.

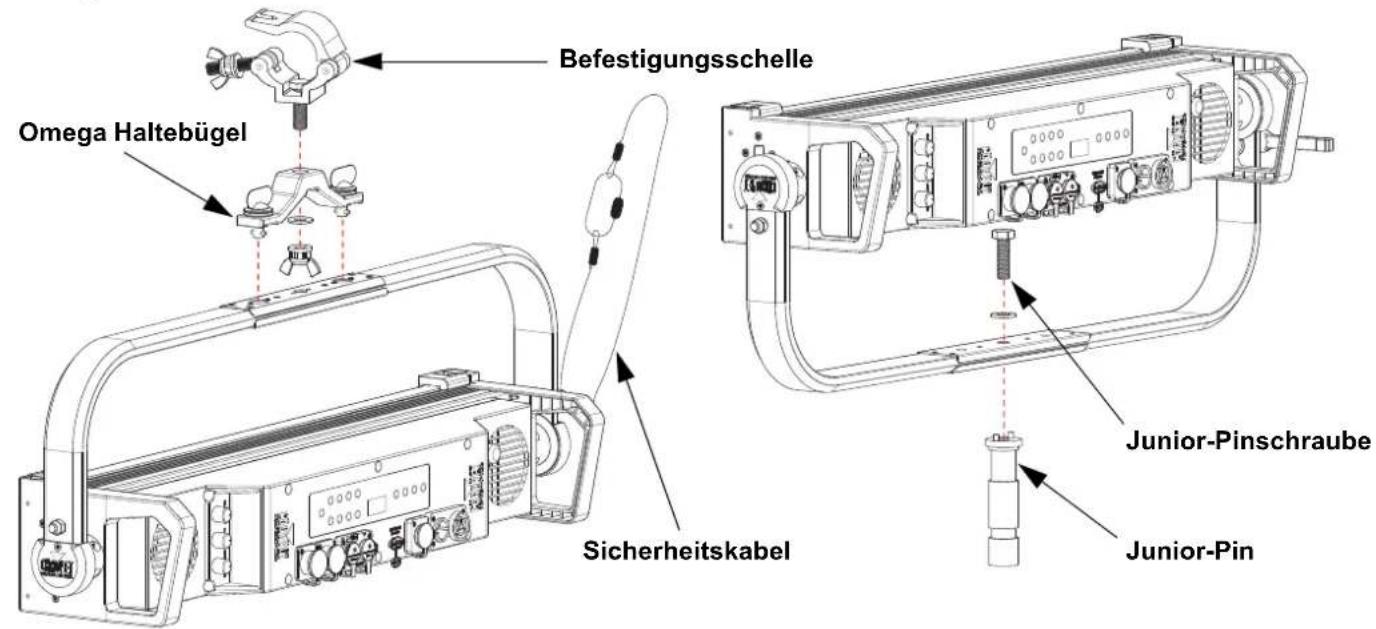

Montageansicht

Befestigungsschelle Omega Haltebügel Sicherheitskabel Junior-Pinschraube Junior-Pin

Beschreibung des Bedienfelds

Taste/Knopf Funktion
	Beendet das aktuelle Menü oder die Funktion
	Aktiviert das aktuell angezeigte Menü oder setzt den aktuell gewählten Wert in der gewählten Funktion
	Navigiert aufwärts durch die Menüliste oder erhöht den numerischen Wert in einer Funktion
	Navigiert abwärts durch die Menüliste oder verringert den numerischen Wert in einer Funktion
	Erhöht oder verringert den Dimmerwert oder die Intensität
	Erhöht oder verringert den Farbtonwert oder den X-Wert
	Erhöht oder verringert die Farbtemperatur, Sättigung oder den Y-Wert
	Schaltet zwischen A-Voreinstellungen (integriert) und B-Voreinstellungen (benutzerdefiniert) um
<____K/B1-8>	Wählt eine Voreinstellung aus. Halten Sie die Taste 3 Sekunden lang gedrückt, um den aktuellen Look in der ausgewählten B-Voreinstellung zu speichern.
