| Type de produit | Compresseur d'air |
| Marque | HiKOKI |
| Modèle | EC710SA |
| Alimentation | Monophasée, 120 V AC, 60 Hz |
| Puissance nominale | 1,2 CV (0,86 kW) |
| Courant nominal | 12 A |
| Capacité du réservoir | 6 gal (22,7 L) |
| Pression maximale | 150 PSI (10,3 bars) |
| Débit d'air à 40 PSI | 3,8 CFM (106,6 L/min) |
| Débit d'air à 90 PSI | 2,8 CFM (79,3 L/min) |
| Lubrification | Sans huile |
| Moteur | Universal monophasé |
| Protection thermique | Oui, avec réinitialisation manuelle |
| Soupape de sécurité | Oui, à vérifier avant chaque utilisation |
| Régulateur de pression | Oui, avec manomètre de sortie |
| Applications | Outils pneumatiques, gonflage, nettoyage par air comprimé |
| Entretien courant | Vidange quotidienne du réservoir, inspection des cordons |
| Sécurité électrique | Mise à la terre obligatoire, utilisation de rallonges adaptées |
| Pièces de rechange | Utiliser exclusivement des pièces d'origine metabo HPT |
| Réparabilité | Confier toute réparation à un centre de service agréé metabo HPT |
FOIRE AUX QUESTIONS - EC710SA HiKOKI
Questions des utilisateurs sur EC710SA HiKOKI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Compresseur au format PDF gratuitement ! Retrouvez votre notice EC710SA - HiKOKI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EC710SA de la marque HiKOKI.
MODE D'EMPLOI EC710SA HiKOKI
Une utilisation du compresseur de manière incorrecte ou ne respectant pas les consignes de sécurité peut entraîner la mort ou de graves blessures!

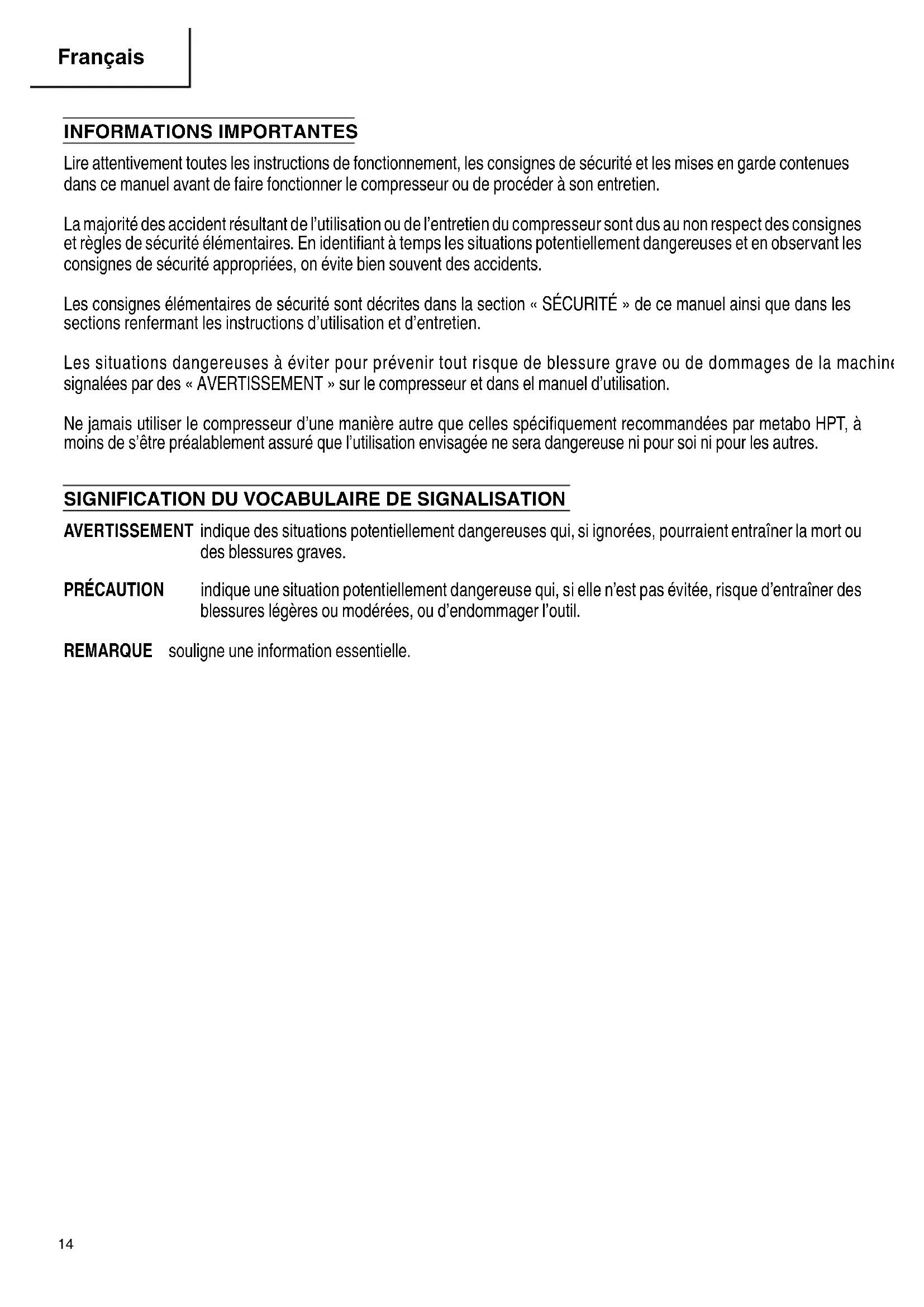

Ce manuel renferme des informations importantes relatives à la sécurité.
Veuillez dire attentivement toutes les instructions avant demettre le compresseur en service.
Laissez ce manuel à la disposition des personnes qui vont utiliser le compresseur.
ADVERTENCIA
Lire attentivement toutes les instructions de fonctionnement, les consignes de sécurité et les mises en garde containues dans ce manuel avant de faire fonctionner le compréseur ou de proceeder à son entretien.
La majorité des accidentés resultant de l'utilisation ou de l'entretien du compresseur sont dus au non respect des consignes et régles de sécurité élémentaires. En identifient à temps les situations potentiellément dangereuses et en observant les consignes de sécurité appropriées, on évite bien souvent des accidents.
Les consignes élémentaires de sécurité sont décrites dans la section « SECURITE » de ce manuel ainsi que dans les sections renferment les instructions d'utilisation et d'entretien.
Les situations dangereuses à éviter pour prévenir tout risque de blessure grave ou de dommages de la machine signalées par des « AVERTISSEMENT » sur le compresseur et dans el manuel d'utilisation.
Ne jamais utiliser le compresseur d'une manière autre que celles spécifiquement recommendées par metabo HPT, à moins de s'être préalablement assure que l'utilisation envisagée ne sera dangereuse ni pour soi ni pour les autres.
SIGNIFICATION DU VOCABULAIRE DE SIGNALISATION
AVERTISSEMENT indique des situations potentiellement dangereuses qui, si ignoreses, pourraient entrainer la mort ou des blessures graves.
PRECAUTION indique une situation potentiellement dangereuse qui, si elle n'est pas evitee, risque d'entrainer des blessures leges ou moderées, ou d'endommager l'outil.
REMARQUE souligne une information essentielle.
SECURITE
CONSIGNES DE SECURITE IMPORTANTES POUR L'UTILISATION DU COMPRESSEUR
AVERTISSEMENT:
Une utilisation du compresseur de manière incorrecte ou qui ne respecte pas les consignes de sécurité peut entraîner la mort ou de graves blessures. Pour éviter tout danger, observer ces consignes élémentaires de sécurité:
BIEN LIRE TOUTES LES INSTRUCTIONS
1. NET TOUCHEZ PAS LES PARTIES EN MOUVEMENT.
Ne posez jamais les mains, les doigts ou toutes autres parties du corps à proximé des parties en mouvement du compresseur.
Ne jamais insérer vos doigs ou des objets dans le carter du ventilateur. Telles dangereuses et portent shocks électriques.
2. NE JAMAIS FAIRE FONCTIONNER LE COMPRESSEUR SI TOUS LES GARDES PROTECTEURS NE SONT PAS EN PLACE.
Ne jamais faire fonctionner le compresseur si tous les gardes protecteurs ou dispositifs de sécurité ne sont pas en place et en bon etat. Si une operation d'entretien ou de réparation nécessite le demontage d'un garde protecteur ou d'un dispositif de sécurité, bien tous les remonter avant de remettre le compresseur en marche.
3. PORTEZ TOUJOURS DES PROTECTIONS.
Porter impératifement des lunettes de protection homologuées conformes à la norme ANSI Z87.1 avec protections laterales ou une protection oculaire équivalente. Ne dirigez jamais l'air compré vers des personnes ou parties du corps. Utilisez des protections auriculaires ajustées à cause du bruit important provoqué par le flux d'air durant le drainage.
4. SE PROTEGER CONTRE LES DECHARGES ELECTRIQUES.
Empêcher tout contact du corps avec les surfaces mises à la terre, par exemple les tuyaux, radiateurs, plaques de cuisson et enceintes de réfrigération.
Ce compresseur d'air doit etre adequatement mis a la terre. Ne jamais exposer le compresseur a la plue. Ne jamais faire fonctionner le compresseur dans un endroit humide ou sur une surface mouillée.
Pour réduire le risque de décharge électrique, ne retirez pas le carter.
5. DEBRANCHER LE COMPRESSEUR.
Toujours débrancher le compresseur de sa source d'alimentation et evacuer l'air comprime de son réservoir avant toute opération de réparation, d'inspection, d'entretien, de nettoyage, de remplacement oude vérifiations des pièces.
6. ÉVITER TOUTE MISE EN MARCHE ACCIDENTELLE.
Ne pas transporter le compréseur alors qu'il est encore raccordé à sa source d'alimentation ou que le réservoir d'air comprime est plein. Assurez-vous que l'interrupteur d'alimentation est sur la position « OFF » avant de raccorder le compréseur à sa source d'alimentation.
7. ENTREPOSER COMPRESSEUR.
CORRECTEMENT LE
Lorsqu'il n'est pas utilisé, le compresseur doit être range à l'intérieur dans un endroit sec. Veiller à ce qu'il soit hors de portée des enfants. Fermer à clé le local d'entreposage.
8. MAINTENIR L'AIRE DE TRAVAIL PROPRE.
Une aire de travail encombree augemente les risque d'accident. La débarrasser des outils inutiles, débris, meubles, etc.
9. PRETEZ UNE ATTENTION PARTICULIERE AUX CONDITIONS ENVIRONNEMENTALES.
La zone de travail doit être bien éclairée et correctement aérée.
Faites fonctionner le compresseur dans un espace ouvert à au moins 18 pouces (457 mm) de tout mur ou objet susceptibles de restreindre le flux d'air frais vers les ouvertures d'aération. Ne placez pas de chiffons ou d'autres objets sur ou à proximé de ces ouvertures.
Risque d'incendie ou d'explosion. Ne portez pas et n'utilisez pas le compresseur ou tout autre dispositif electrique à proximate de la zone d'intervention du spray. N'utilisez pas le compresseur en presence de liquide ou de gaz infil ammables.
Ne positionné jamais d'objet contre ou sur le compréseur.
Lorsqu'il est en service, le compresseur produit des étincelles. Ne l'utilise jamais dans les lieux où se trouvent des laques, peintures, carburants, solvants, de l'essence, du gaz, des agents collants ou matières combustibles ou explosives.
Faites toujours fonctionner le compréseur dans une position stable et sécurisée pour éviter un déplacement accidentel de l'appareil. Ne faites jamais fonctionner le compréseur sur un toit ou tout autre endroit en hauteur. N'utilisez jamais le compréseur sur une échelle ou un support instable. Utilisez un tuyau d'air supplémentaire pour atteindre les endroits élevés.
Ce compresseur contenant certains composants susceptibles de produit des arcs ou des étincelles, s'il se trouve dans un garage, il doit être place dans une piece ou un espace prévu à cet effet et doit être à 18 pouces (457 mm) ou plus au-dessus du sol.
10. ÉLOIGNEZ AUTANT QUE POSSIBLE L ES C O M P R E S S E U R S PULVERISATION.
Risque d'incendie ou d'explosion. Ne pulverisez pas de liquide inflammable dans un espace confiné. La zone de pulverisation doit être bien aérée. Ne pas pendant la pulverisation, ni ne pulverisez en présence d'étincelles ou de flames. Utilisez un tuyau de pistolet pulverisateur d'au moins 25 pieds (7.6 m) de long et éloignez le compresseur/moteur d'au moins 20 pieds (6.1 m) des vapeurs d'explosion. N'utilisez pas ce compresseur d'air pour pulveriser des produits chimiques. Vos poumons pourrait souff rir des lésions suite à l'inhalation des fumées toxiques.
Un masque filtrant peut s'avérer nécessaire dans les environnements poussièreux ou lors de la pulverisation de peinture. Ne le transportez pas en peignant.
11. ÉLOIGNER LES ENFANTS.
Ne pas laisser les visiteurs toucher au cordon de rallonge du compresseur.
Tous les visiteurs devront se tenir suffisamment éloignés de l'aire de travail.
12. SE VÉTIR CORRECTEMENT.
Ne porter ni vêtements lâches ni bijoux. Ils pourraient se prendre dans les pieces mobiles.
Porter un coiffe recouvrant les cheveux longs.
13. FAIRE ATTENTION AU CORDON.
Ne jamais tirer brusquement sur le cordon pour le débrancher.
Tenir le cordon loin des sources de chaleur, de graisse et des surfaces tranchantes.
14. ENTRETENIR LE COMPRESSEUR AVEC SOIN.
Suivez le tableau d'entretien (voir page 26).
Inspector régulierement les cordons et, s'ilts sont endommages, les faire réparer dans un centre de service après-vente agrée. Inspector périodiquement
autres cordons de rallonge et les faire réparer s'ils sont endommages.
15. CORDONS DE RALLONGE POUR UTILISATION À L'EXTERIEUR.
Si l'outil doit être utilisé dehors, utiliser exclusivement des cordons de rallonge conçus pour l'extérieur et identifiés comme tels.
16. FAITES TOUJOURS ATTENTION.
Prétez attention à ce que vous faites. Travailliez en connaissance de cause et avec du bon sens. Ne restez pasABOUT sur le compresseur. Ne laissez pas le compresseur fonctionner sans surveillance. N'utilisez pas le compresseur en cas de fatigue. N'utilisez jamais le compresseur sous l'effet de l'alcool, de drogues ou de médicaments avec risque
desemolencA ZONE D E
17. CONTROLER LES PIECES ENDOMMAGEES ET LES FUITES D'AIR.
fumezAvant de continuer a utiliser le compresseur, inspector attentivement les protections ou autres pieces endommagées pour s'assurer que le comprisseur pourra fonctionner correctement et effectuer le travail pour lequel il est concu. Vérifiez l'alignement et le couplage des pieces mobiles, la présence de pieces brises, le montage, les fuites d'air et tout autre élément susceptible d'alterer le bon fonctionnement. Les protections ou autre composant endommagedoivent etre réparés selon les régles de l'art ou replacés par un centre de service après-vente autorisé metabo HPT.
Tous les switches doivent être réimplacés par un centre de service après-vente autorisé metabo HPT. Ne utiliser pas le compresseur si le switch est bloqué et on ne peut pas le positionner en position on/off.
18. N'UTILISEZ JAMAIS LE COMPRESSEUR POUR DES APPLICATIONS AUTRES QUE CELLES SPECIFIES.
N'utilisez jamais le compresseur pour des applications autres que celles spécifiées dans le manuel d'instructions.
Suivez toutes les consignes de sécurité de ce mode d'emploi et les instructions du fabricant dans le manuel d'application.
N'utilisez jamais l'air comprime pour la respiration/ respiration artifi cielle.
19. MANIPULER CORRECTEMENT. LE
Faire fonctionner le comprésur conformément aux instructions de ce manuel. Ne jamais laisser les enfants, les personnes non familiarisées avec son fonctionnement ou toute personne non autorisée utiliser le comprésur.
20. MAINTENEZ TOUS LES BOULONS, VIS ET GARDES PROTECTEURS FERMEMENT EN PLACE.
Maintenez tous les boulons, vis et gardes protecteurs fermement serrés. Vérifi er périodiquement le serrage.
21. MAINTENIR L'EVENT D'AERATION DU MOTEUR PROPRE.
L'event d'aération du moteur doit rester propre en permanence de façon à ce que l'air puisse circuler librement. Contrcler frequentlyment l'accumulation de poussière.
22. FAIRE FONCTIONNER LE COMPRESSEUR À LA TENSION NOMINALE.
Faire fonctionner le compresseur à la tension spécifique sur la plaque signalétique.
Si le compresseur est utilisé à une tension supérieure à la tension nominale, il en résultat a une vitesse de rotation du moteur anormalement élevé risquant d'endommager le compresseur et de griller le moteur.
Si le comprésseur est raccordé à un circuit protégé par fusible, utilisez des fusibles temporisés. Les fusibles temporisés sont marqués d'un « D » au Canada et d'un « T » aux États-Unis.
23. NE JAMAIS UTILISEER UN COMPRESSEUR DÉFECTUEUX OU DONT LE FONCTIONNEM EST ANORMAL.
Si vous constaze que le compresseur fonctionne de manière inhabituelle, émet des bruits ou vibrations étranges ou semble défectueux, cessez immédiatement de l'utiliser et sollicitéz sa réparation auprès d'un service après-vento metabo HPT/agree.
24. NE PAS NETTOYER LES PIECES DE PLASTIQUE AVEC DU SOLTANT.
Les solvants tels qu'essence, diluant, benzine, tetrachlorure de carbone et alcool risquent d'endommager et de fendre les pieces de plastique. Ne pas les nettoyer avec ce genre de produit.
Pour nettoyer le pieces de plastique, utiliser un linge doux humecté d'eau savonneuse puis secher complètement.
COMPRESSER UTILISER EXCLUSIVEMENT DES PIECES DE RECHANGE metabo HPT D'ORIGINE.
L'utilisation de pieces de rechange autres que celles fabriquées par metabo HPT peut entraîner l'annulation de la garantie et être la cause d'un mauvais fonctionnement et des blessures en résultat. Les pieces d'origine metabo HPT sont disponible auprès de son distributeur.
26. NE MODIFIEZ PAS LE COMPRESSEUR.
Ne modifie pas le compresseur. Ne pas percer, souder, réparer ou modifier les réservoirs d'air. Ne pas faire des ajustements à des composants qui contrôlent la pression du réservoir. Ne pas apppe de modifi cations aux réglages d'usine de la pression de fonctionnement. Ne le mettez pas en service à une pression ou une vitesse excessive par rapport aux recommendations du fabricant. Contactez toujours le centre de service après-vente agréé metabo HPT pour toutes les réparations. Une modification non autorisée peut non seulement compromètre les performances du compresseur mais aussi provoquer des accidents ou blessures au personnel charge des réparations et ne possédant pas les connaissances et la compétence technique requises pour effectuer correctement les interventions de réparation.

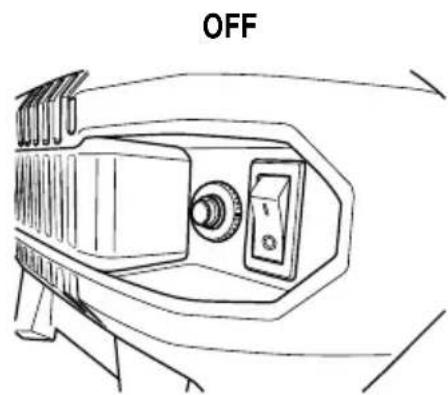

27. ÉTEIGNEZ L'INTERRUPTEUR D'ALIMENTATION LORSQUE LE COMPRESSEUR N'EST PAS UTILISÉ.
Lorsque le compresseur n'est pas utilisé, éteignez l'interrupteur d'alimentation, débranchez la fi che de la source d'alimentation et ouvre le robinet de vidange pour evacuer l'air compré mon provenant du réservoir.
E28T NETOUCHEZ JAMAIS LES SURFACES CHAUDES.
Pour écarter tout risque de brûlure, ne touchez le tuyau d'alimentation, le clapet de retenue ou la pompe.
Ces zones peuvent rester chaudes pendant au moins 45 minutes après avoir e望去 le compresseur.
Laissez le compresseur refroidir avant de le dépanner.
29. NE DIRIGEZ JAMAIS LE JET D'AIR VERS DES PARTIES DU CORPS.
Risque de blessure. Ne dirigez pas le jet d'air sur des personnes ou des animaux.

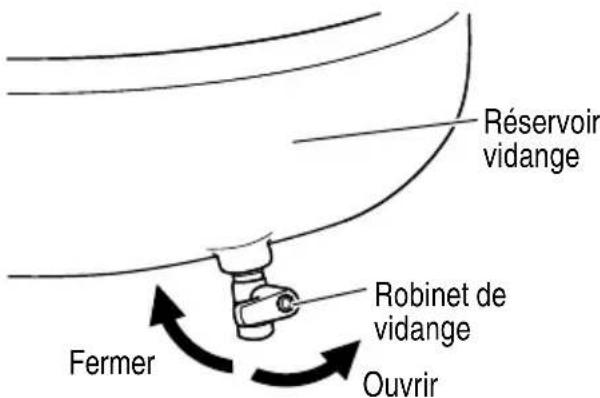

30. VIDEZ LE RESERVOIR.
Risque d'explosion. L'eau se condense dans le réservoir d'air. S'il n'est pas vide, le réservoir d'air est corrode et use par l'eau qui I'expose a des risques de ruptures.
Videz le réservoir tous les jours et toutes les 4 heures d'utilisation. Pour vidanger le réservoir d'air, ouvrez lentement les soupapes et inclinez le compresseur pour vider l'eau accumulée.
Éloignez le visage et d'autres parties du corps de sortie de vidange.
Portez des lunettes de sécurité ANSI Z87.1 avec protections laterales lors de la vidange, car des débris peuvent être projétés sur votre visage.
31. NE PAS ARRÉTER LE COMPRESSEUR EN TIRANT SUR LA FICHE.
Cela pourrait endommager l'appareil.
Utilisez l'interrupteur d'alimentation.
32. VERIFIEZ QUE LA PRESSION DE SORTIE DU COMPRESSEUR EST PROGRAMMEE À UNE VALEUR INFERIEURE A LA PRESSION DE FONCTIONEMENT MAXIMALE DE L'INSTRUMENT.
Une pression de l'air excessive provoque un danger d'explosion.
Contrôlez la pression maximale nominale indiquée par le fabricant pour les instruments pneumatiques et les accessoires. La pression de sortie du régulateu ne doit jamais dépasser la valeur de nominale maximale.
33. LA VANNE DE SECURITE DOIT FONCTIONNER CORRECTEMENT.
Risque d'explosion. Avant de démarrer le compresseur, tirez l'anneau sur la soupape de sécurité pour vous assurer que la soupape de sécurité fonctionne correctement. Si la soupape de sureté ne fonctionne pas correctement, cela présente un risque de suppression pouvant rompre le réservoir d'air ou provoquer une explosion. Ne pas utiliser le compresseur si la soupape de sécurité est coincée ou ne rouge pas librement. Ayez toute soupape de sécurité défectueuse remplacee par un centre de service/agréé metabo HPT.
34. L'UTILISATION DE CE PRODUIT EXPOSE L'OPERATEUR A DES PRODUITS CHIMIQUESSIGNALES PAR L'ETAT DE LA CALIFORNIE.
La poussière produit par cet apparéil contient des substances chimiques qui, sur la base de ce que sait l'Etat de la Californie, causent l' apparition de cancers, de défauts congénitaux ou d'autres léssions à l' apparéil reproducteur. Voici quelques exemples de ces substances chimiques:
- composés contenus dans les fertilisants
-
composés contenus dans les insecticides, les herbicides et pesticides
-
l'arsenic et le chrome contenus dans le bois traité chimiquement
Pour réduire l'exposition à ces produits chimiques, il est impératif de porter des équipements homologues de protection individuelle, comme les masques de protection anti-poussière spécifiquement concus pour bloquer les particules microscopiques. L'utilisation de ce produit espose l'opérateur à des produits chimiques qui, sur la base de ce que sait l'Etat de la Californie, causent l' apparition de cancers, de defaults congénitaux ou d'autres léasons à l'appareil reproductor. Eviter de respirer les vapeurs teu et la poussière et se laver soignement les mains de apesp'utissation Ce produit contient des substances chimiques, y compris du plomb qui sur la base de ce que sait l'Etat de la Californie, causent l' apparition de cancers, de defaults congénitaux ou d'autres léasons à l'appeil reproductor. Se laver les mains après toute manipulation.
PIÉCES DE RECHANGE
Pour les réparations, utiliser uniquement des pieces de rechange identiques aux pieces replacées.
Confier toute réparation à un centre de service après-vente metabo HPT agrée.
SECURITE - Suite
INSTRUCTIONS DE MISE À LA TERRE
Ce compresseur devra être mis à la terre pendant le fonctionnement de manière à protégger l'opérateur des décharges électriques. Le compresseur est doté d'un cordon à trois conducteurs et d'une fiche à trois broches qui s'insère dans une prise de courant avec mise à la terre. Le conducteur vert (ou vert et jaune) du cordon est le fil de terre. Ne jamais raccorder le fil vert (ou vert et jaune) à une prise sous tension. Si l'appareil fonctionne sous moins de 150 volts, il possède une fiche qui ressemble à cette du schéma (A) de la figure de droite. Un adaptateur (voir schémas (B) et (C)) est disponible en option pour le raccordement d'une fiche de type (A) à une prise sans mise à la terre externe. Il faudra raccorder l'oeillet ou la patte, etc. couleur verte qui fait saillie sur l'adaptateur à une terre permanente, par exemple une boîte de prises correctement mise à la terre.

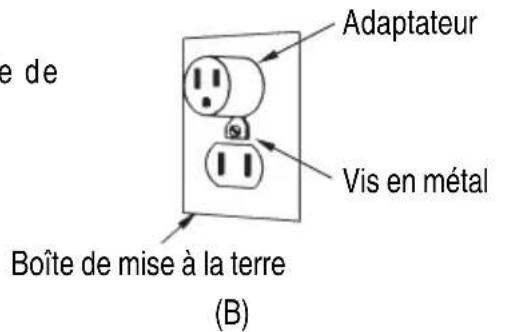

REMARQUE: L'adaptateur de mise à la terre (schéma (C)) est interdir aux termes du Code électrique canadien, partie 1. Par conséquent, les instructions qui s'y rapportent ne sont pas applicables au Canada.
Il est recommandé de ne jamais démonter le compresseur ou d'essayer de refaire le cablage du système électrique. Les réparations doivent être effectuées uniquement par des centres de service après-vento metabo HPT. Si l'on decide de faire la réparation soi-même, bien avoir à l'esprit que le fil de couleur verte est le fil de « terre ». Ne jamais raccorder ce fil vert à une prise « sous tension » Si l'on remplace la fiche du cordon d'alimentation, bien raccorder le fil vert uniquement à la broche de terre (la plus longue) d'une fiche avec mise à la terre.
En cas de doute, consulter un électricien qualifié ou faire vérifier la mise à la terre de la prise.
CORDON DE RALLONGE
Utiliser exclusivement des cordons de rallonge avec fiche de mise à la terre à trois broches et des prises à trois pôles capables de receivevoir la fiche du compresseur. Remplacer ou faire remplacer le cordon s'il est endommagé.
Vérifier que le cordon de rallonge est en bon état. Lorsqu'on utilise un cordon de rallonge, veiller à ce que la valeur de son courant maximal admissible soit suffisamment élevé pour qu'il puisse supporter le courant dont l'appareil aura besoin. L'utilisation d'un cordon sous dimensionné provoquera une chute de tension en ligne entraînant perte de puissance et surchauffe. Le tableau indique le calibre à utiliser en fonction de la longueur du cordon et de l'intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser un cordon de calibre supérieur. Plus le numéro de calibre est petit, plus le cordon peut supporter un courant élevé.
JAUGE MINIMUM POUR LES RALLONGES
| Longueur totale du cordon en pieds (mètres) | |||
| 0-25(0-7.6) | 26-50(7.9 - 15.2) | 51-100(15.5 - 30.5) | |
| Intensité nominale Taille du cable (CALIBRE) | |||
| Supérieure à Inférieure ou égale à | |||
| 0-6 | 16 | 14 | 12 |
| 6-10 | 14 | 14 | 10 |
| 10-12 | 14 | 14 | 10 |
| 12-16 | 14 | 12 | Non recommandé |
AVERTISSEMENT:
Éviter tout risque de décharge électrique. Ne jamais utiliser le compresseur avec un cordon électrique ou un cordon de ballonge endommagé ou dénudé. Inspectoré régulièrement les cordons électriques. Ne jamais utiliser dans l'eau ou à proximité de l'eau, ou dans un environnement susceptible de provoquer des décharges électriques.
CONSERVER CES INSTRUCTIONS ET LES METTRE À LA DISPOSITION DES PERSONNES QUI VONT UTILISER L'APPAREIL!
UTILISATION ET ENTRETIEN
REMARQUE:
Les informations que vous trouvez dans ce manuel sont conçues pour vous aider à utiliser et à entretenir ce comprésseur en toute sécurité.
Certaines illustrations de ce manuel peuvent monrer des details qui different de ceux de votre comprisseur.

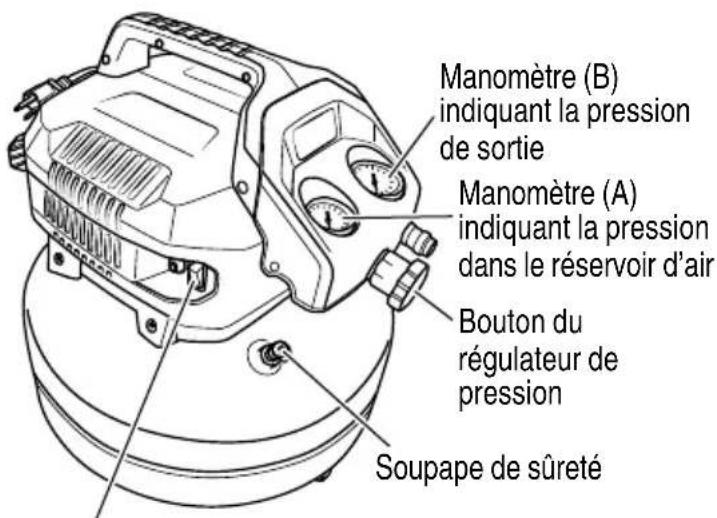

NOM DES PIECES
Fig. 1
SPECIFICATIONS
| Modèle | EC 710SA | |
| Moteur Moteur universal monophasé | ||
| Alimentation Monophasée. 120 V AC 60 Hz | ||
| Puisance nominale | 1.2 CV (0.86 kW) | |
| Courant | 12 A | |
| Contenance du réservoir 6 gal. (22.7 L) | ||
| Pression maximale 150 PSI (10.3 bars) | ||
| Refoulement d'air libre | à 40 PSI (2.8 bar) | 3.8 CFM (106.6 L/min) |
| à 90 PSI (6.2 bar) | 2.8 CFM (79.3 L/min) | |
| Lubrication | Sans huile | |
APPLICATION
Les compresseurs d'air sont utilisés dans un éventail d'application de système d'aération.
Faites correspondre les tuyaux, connecteurs, outils pneumatiques et accessoires à la capacité du compresseur d'air.
Vous pouvez utiliser cet outil pour les activités répertoriées ci-dessous:
Utilisation d'outils alimentés par air nécessitant moins de 2.8 CFM @ 90 PSI ou 3.8 CFM @ 40 PSI.
Alimentation de pistolets clouceurs pneumatiques, gonflage de pneus, nettoyage/soufflage par air pressurisé.
AVERTISSEMENT:
Suivez toujours l'ensemble des règes de sécurité recommandées par le fabricant de votre outil, en plus de toutes les règles pour le compresseur d'air.
En respectant ces régles, vous réduisez les risques de graves blessures.
AVANT L'UTILISATION
1. Source d'alimentation
Verifi er que la source d'alimentation que I'on prévoit d'utiliser est conforme aux spécifications mentionnées sur la plaque signalétique de l'appareil.
REMARQUE: Si le compresseur est raccordé à un circuit protégé par fusible, utilisez des fusibles temporisés.
Les fusibles temporisés sont marqués d'un « D » au Canada et d'un « T » aux États-Unis.
2. Interrupteur d'alimentation
Assurez-vous que l'interrupteur d'alimentation est sur la position « OFF » (Fig. 2). Si la fi che est branchée dans une prise alors que l'interrupteur d'alimentation est sur la position « ON », le compresseur se mettra immeditatement à fonctionner et pourra cause de graves blessures.
Fig. 2
- Cordon de rallonge
Si l'aire de travail est éloignée de la source d'alimentation, utiliser un cordon de rallonge de diamètre et de courant nominal suffi sants (Voir page 20). Le cordon de rallonge devra plus court possible.
AVERTISSEMENT:
Tout cordon endommagé devra être remplace ou réparé.
- Verifi er la prise d'alimentation
Si la fiche ne peut s'insérer solidement dans la prise d'alimentation, réparer la prise. Communiquez avec un électricien/agree pour réaliser les réparations nécessaires.
Si l'on utilise une prise défectueuse, on risque des provoquer une surchauffe, ce qui pourrait etre dangereux.
- Verifi cation de la soupape de suture
Avant de démarrer le compresseur, tirez l'anneau sur la soupape de sécurité pour vous assurer que la soupape de sécurité fonctionne en douceur. Ne pas utiliser le compresseur si la soupape de sécurité est coincée ou ne rouge pas librement. Ayez toute soupape de sécurité défectueuse remplacee par un centre de service agreé metabo HPT.
Fig. 3
AVERTISSEMENT:
Vider le réservoir pour libérer la pression d'air avant de tirer l'anneau sur la soupape de sécurité.
AVERTISSEMENT:
Risque d'explosion.
Si la soupape de suture ne fonctionne pas correctement, esta presente un risque de suppression pouvant rompre le réservoir d'air ou provoquer une explosion.
- Position de fonctionnement correcte
Faites toujours fonctionner le compresseur dans une position stable et sécurisée pour éviter un déplacement accidentel de l'appareil. Ne faites jamais et foncefferonner le compresseur sur un toit ou tout autre endroit en hauteur. N'utilise jamais le compresseur sur une échelle ou un support instable. Utilisez un tuyau d'air supplémentaire pour atteindre les endroits élevés.
Faites fonctionner le compréseur dans un espace ouvert à au moins 18 pouces (45 cm) de tout mur ou objet susceptibles de restreindre le flux d'air frais vers les ouvertures d'aération. Ne placez pas de chiff ons ou d'autres objets sur ou à proximé de ces ouvertures.
AVERTISSEMENT:
et réscompresseur portable peut tomber d'une table, d'un établi ou d'un toit infligeant des dommages au compresseur et pouvant entraîner des blessures corporelles ou mortelles.
REMARQUE: Quand on utilise ou on range le compresseur, appliquer les 3 protections en caoutchouc, en bas, sur le sol (Consulter la Fig. 1).
- Température
Les températures de fonctionnement sont comprises entre 0 et 40^ (32 et 104^ ).
PRECAUTION: Ne jamais mettre en marche si la température est inférieure à 0^ (32^) ou supérieure à 40^ (104^) .
- Tuyau d'air
Vérifiez l'usure ou la faiblesse du tuyau d'air avant chaque utilisation, en vous assurant que tous les raccordements sont solides. Ne l'utilisez pas si vous trouvez une défaillance. Achetez un tuyau d'air neuf ou confi ez son examen ou sa réparation à un service après-vente metabo HPT/agree.
Assurez-vous que le tuyau d'air n'est pas bouché ou coincide.
Un tuyau d'air enchevêtre ou emmélé peut vous faire perdre l'équilibre et subir des dommages. Eloignez le tuyau d'air des objets tranchants, des déversements de produits chimiques, d'huile, de solvants et des sols mouillés.
- Rodage de la pompe
(1) Tournez complètement dans le sens des aiguilles d'une montre le bouton du régulateur pour ouvrir le flux d'air.
(2) Placez l'interrupteur d'alimentation sur la position « OFF » et insérez la fi che dans la prise.
(3) Ouvrez complètement le robinet de vidange.
(4) Mettez le compresseur d'air sous tension (« ON ») et faites-le tourner pendant 10 minutes pour roder les pièces de la pompe.
(5) Placez l'interrupteur d'alimentation sur la position « OFF ».
(6) Fermez le robinet de vidange.
TRANSPORT
Éteignez l'interrupteur d'alimentation fi che de la source d'alimentation avant de transporter le compresseur.
Transportez le compresseur correctement.
Lors du transport du compresseur, saisir la poignée.
AVERTISSEMENT:
Risque de fonctionnement dangereux. Garder une bonne assise et redoubler de précaution lors du transport du compresseur pour éviter de perdre l'équilibre.
Ne le transportez pas en peignant.
UTILISATION
- Demarrage
Insérez la fiche dans la prise et démarrez le compresseur avec l'interrupteur d'alimentation. (Voir Fig. 2).
AVERTISSEMENT:
Ne pas arrêté ou démarrer le compresseur au moyen de la fiche. Utilisez toujours le bouton « ON/OFF » situé sur l'interrupteur d'alimentation.
Le compresseur fonctionne automatiquement et est commandé par l'interrupteur d'alimentation qui l'arrête lorsque la pression dans le réservoir atteint le niveau maximum et le redémarre lorsque la pression de l'air redescend pendant l'utilisation au niveau de redémarrage.
Le moteur comporte un protecteur thermique.
Le protecteur thermique arrête le moteur si la d'etepperatsire augmente trop pour chaque raison que ce soit.
Laisser le moteur refroidir avant de redémarrer le compressor.
PRECAUTION: Portez une protection de l'ouie adequate durant l'utilisation. Dans certaines conditions et selon la durée d'utilisation, le bruit de ce produit peut provoquer une perte auditive.
- Réglage de la pression de sortie

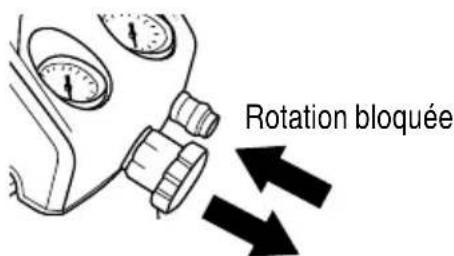

Tirez sur le bouton du régulateur de pression pour permettre au bouton de tourner. Ensuite, reglez la pression de sortie au niveau requis en tournant le bouton du régulateur de pression dans le sens des aiguilles d'une montre pour augmenter la pression de sortie et dans le sens inverse des aiguilles d'une montre pour la diminuer.
Un manomètre (B) est fourni pour indiquer le moment où la pression requise est atteinte.
Lorsqu'on vérifie la pression, bien s'assurer que l'indicateur de pression (A) du réseau a un niveau de pression supérieur à celui de la pression à régler.
De même, il faudra impérativement effectuer le réglage en démarrant la pression lentement à partir d'un niveau inférieur à la pression à régler.
Après avoir reglé la pression de sortie, enforcez le bouton du régulateur de pression pour verrouiller le bouton et utiliser l'outil.
AVERTISSEMENT:
Contrôlez la pression nominale maximale indiquée par le fabricant pour les cloueuses, agrafeuses et accessoires. La pression de sortie du compresseur doit être régée de façon qu'elle ne dépasse jamais la pression nominale maximale des cloueuses, agrafeuses et accessoires.
AVERTISSEMENT:
Assurez-vous que le flux d'air du régulateur de pression est complètement fermé (le manomètre (B) fixé indique 0 psi) avant de fixer et retarder le tuyau d'air et les applications.
Interrupteur d'alimentation
Rotation déverrouillée
Fig. 4
3. Arrêt
(1) Placez l'interrupteur d'alimentation sur la position « OFF ». (Voir Fig. 2)
(2) Debrancher la fi che de la source d'alimentation.
(3) Ouvrir le robinet de vidange qui se trouve sous la partie inférieure du réservoir (Fig. 5). La pression du réservoir doit etre en dessous de 10 psi lors de la vidange du réservoir.
AVERTISSEMENT:
Risque d'explosion. Si le réservoir est corode, des pannes risquent de survenir. L'eau se condense à l'intérieur du réservoir d'air. Si ce dernier n'est pas vide, il est soumis à la corrosion et à l'usure à cause de l'eau, ce qui risque de provoquer des ruptures. Videz le réservoir tous les jours et toutes les 4 heures d'utilisation. La condensation evacuée contient l'humidité presente dans l'air, des particules abrasives, de la rouille, etc. Pour vider le réservoir, ouvrez lentement la vanne et inclinez le compresseur pour que l'eau accumulée s'écoule. N'approche pas le visage et les yeux du robinet de vidange.
Fig. 5
- À propos de la protection thermique
La protection thermique permet d'arreter le moteur en cas de problème comme une surcharge du moteur, etc.

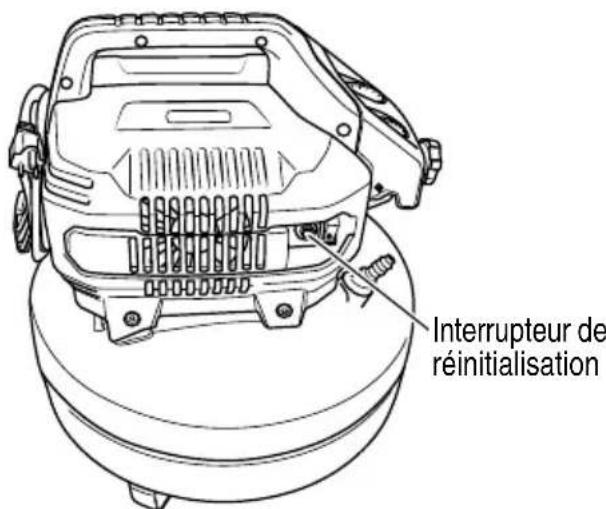

Sile moteurs s'arrête en cours de fonct réinitialiser en appuyant sur l'interrupteur de réinitialisation (voir Fig. 6).
Si le moteur ne démarre pas ou s'il s'arrête immédiatement, procédez comme suit.
(1) Placez l'interrupteur d'alimentation sur la position « OFF » et débranchez la fi che de la prise (Fig. 2).
(2) Vérifiez d'abord les causes possibles suivantes : aération incorrecte, températe externe ou températe ambiente trop élevé.
(3) Si le cordon prolongateur n'est pas conforme aux spécifiations données à la page 20, le remplaçer par un cordon prolongateur comme ceux montrés à la page 20. Si la capacité de l'alimentation secteur est insuffisante, augmenter la capacité pour éliminer la cause d'un flux de courant excessif (surintensité).
(4) Patientez environ 30 minutes.
(5) Démarrez. Si le moteur s'arrête à nouveau pendant le fonctionnement, communiquez avec le centre de service metabo HPT autorisé.
Fig. 6
ENTRETIEN
AVERTISSEMENT:
Débrancher le compresseur de sa source d'alimentation et vider le réservoir d'air compré avant toute opération d'entretien. Laisser le compresseur refroidir avant de réaliser toute opération d'entretien.
1 Vidange du réservoir
Vidanger le réservoir tous les jours ou toutes les 4 heures d'utilisation. Ouvrir le robinnet de vidange et incliner le compresseur pour vider l'eau qui s'est accumulée (Voir Fig. 5). La pression du réservoir doit être en dessous de 10 psi lors de la vidange du réservoir.
2. Tableau d'entretien :
TABLEEAUD'ENTRETIEN
| PROCÉDURE APRès UTILISATION QUOTIDIENNE HEDBOMADAIRE | |||
| Éliminer la condensation du réservoir d'air × × | |||
| Inspector les gardes protecteurs/carters × | |||
| Vérifi er s'il y a des bruits/vibrations anormaux/ales × | |||
| Vérifi er s'il y a des fuites d'air × | |||
| Nettoyer l'extérieur du compresseur | × | ||
| Vérifi er la soupape de sûreté × | |||
DéPANNAGE ET RÉPARATIONS
Tous les compresseurs de qualité nécessitent à long terme un dépannage ou le remplacement des pieces en raison de l'usure due à une utilisation normale. Pour s'assurer que seules des pieces de rechange authentiques sont utilisées, le dépannage et les réparations doivent être uniquement confiés à un SERVICE APRES-VENTE metabo HPT AGRÉÉ.
REMARQUE: Les specifications sont susceptibles d'être modifiées sans aucune obligation de la part de metabo HPT.
