GTFM03 - Appareil de mesure TOP CRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hygromètre (appareil de mesure de l'humidité)
Marque	TOP CRAFT
Modèle	GTFM03
Alimentation	1 pile bloc 9 V (type 6F22/6LR61)
Résolution	0,1 %
Plage de mesure (bois)	6 – 44 %
Plage de mesure (béton, chape ciment)	1,4 – 7,4 %
Plage de mesure (brique)	0,0 – 8,5 %
Plage de température de fonctionnement	0 °C à 40 °C
Humidité de l'air relative max.	80 %
Classe de protection	IP20
Affichage	LCD avec indicateur de pile et symbole de verrouillage
Matériaux mesurables	Bois, béton, plâtre, mortier de ciment, mortier de chaux, brique, chape anhydrite
Fonctions principales	Sélection du matériau, maintien de la valeur mesurée, arrêt automatique, indicateur de pile faible
Accessoires fournis	Appareil, pile 9 V, notice d'utilisation avec carte de garantie
Entretien et nettoyage	Nettoyer avec un chiffon humide bien essoré et un peu de détergent doux. Ne pas utiliser de produits abrasifs ou agressifs.
Sécurité	Capuchon de protection pour les sondes pointues. Tenir hors de portée des enfants. Ne pas immerger dans l'eau.
Garantie	3 ans à compter de la date d'achat
Service après-vente	Globaltronics Service Center, c/o teknihall Benelux bvba, Brusselstraat 33, 2321 Meer, Belgique

FOIRE AUX QUESTIONS - GTFM03 TOP CRAFT

Comment insérer la pile dans l'hygromètre TOP CRAFT GTFM03 ?

Ouvrez le logement de la pile à l'arrière de l'appareil. Connectez le sabot de serrage au bloc-pile 9 V en respectant la polarité, puis insérez la pile dans son logement et refermez le couvercle.

Quels matériaux puis-je mesurer avec cet appareil ?

L'hygromètre permet de mesurer l'humidité dans le bois, le béton, le plâtre, le mortier de ciment, le mortier de chaux, la brique et la chape anhydrite. Consultez le tableau dans la notice pour les plages de mesure spécifiques.

Comment sélectionner le matériau à mesurer ?

Appuyez plusieurs fois sur la touche MODE (5) jusqu'à ce que le numéro correspondant au matériau souhaité s'affiche (1: bois, 2: chape ciment/béton/plâtre, 3: chape anhydrite, etc.). Le numéro et le symbole du matériau s'affichent à l'écran.

Pourquoi l'affichage indique-t-il 'Lo' ou 'Hi' ?

L'affichage 'Lo' ou 'Hi' signifie que la valeur mesurée est en dehors de la plage de mesure de l'appareil pour le matériau sélectionné. Assurez-vous que le matériau est correctement sélectionné et que les sondes sont bien en contact.

Comment figer une valeur mesurée à l'écran ?

Pendant la mesure, appuyez sur la touche 6 (touche d'affichage de la valeur mesurée). Un symbole de clé (verrou) apparaît et la valeur reste affichée. Appuyez à nouveau sur la touche pour revenir en mode mesure.

L'appareil s'éteint tout seul, est-ce normal ?

Oui, l'hygromètre dispose d'un arrêt automatique après environ 60 secondes d'inactivité pour économiser la pile. Vous pouvez le rallumer avec la touche MARCHE/ARRET (7).

Comment nettoyer l'hygromètre ?

Utilisez un chiffon humide bien essoré avec un peu de détergent doux. N'utilisez jamais de produits abrasifs ou agressifs. Veillez à ce que les sondes soient toujours propres et exemptes de résidus.

Que faire si l'affichage est faible ou ne s'allume pas ?

L'affichage faible indique généralement que la pile est épuisée. Remplacez-la par une nouvelle pile bloc 9 V (type 6F22/6LR61) en suivant la procédure d'insertion. Si le problème persiste, contactez le service après-vente.

Puis utiliser l'appareil sur des surfaces humides ?

Il est recommandé d'essuyer et de sécher la surface avant la mesure pour éviter une erreur due à l'eau en surface. Les sondes doivent être enfoncées dans le matériau pour une mesure précise.

Comment obtenir une copie de la notice ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site www.gt-support.de. Vous pouvez également la consulter en ligne sur la page du produit.

MODE D'EMPLOI GTFM03 TOP CRAFT

Notice d'utilisation (30-43)

HIGROMETRO

Introduction / Éléments fournis 31
Consignes de sécurité 32
Utilisation conforme 32
Danger pour les enfants et autres personnes 33
Informations generales 33
A propos des piles 34
Mise au rebut 35
Specifications techniques 36
Déclaration de conformité 36
Désignation des composants 37
Utilisation 38

Déballage

Insérer la pile 38
Avant de procesder aux mesures 38
Mesurer l'humidité 40
Indicateur de la pile 42

Nettoyage 42
Dysfonctionnements et dépannage 43
Garantie 60
Carte de la garantie

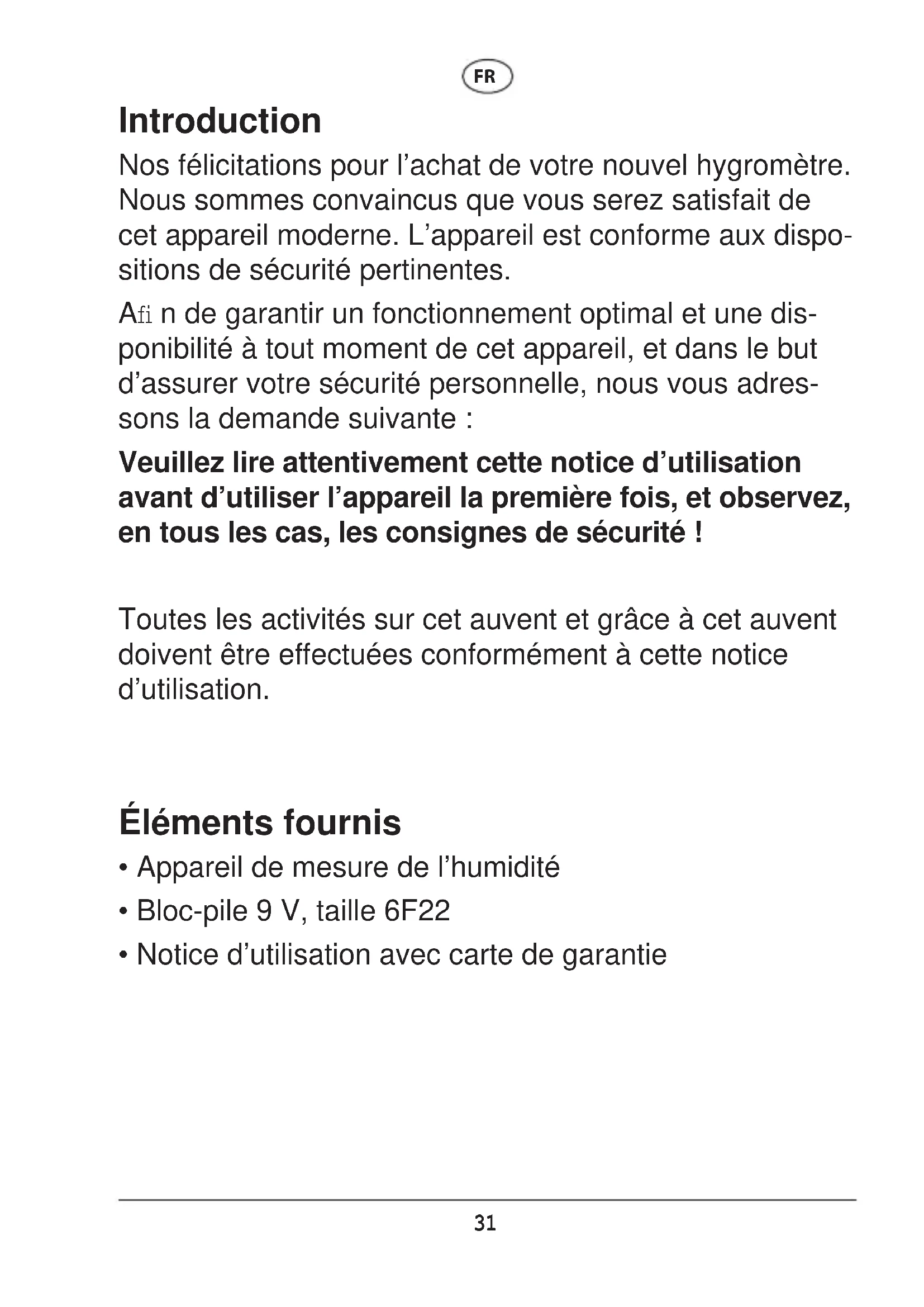

Introduction

Nos félicitations pour l'achat de votre nouvel hygromètre. Nous sommes convaçus que vous serez satisfait de cet apparéil moderne. L' apparéil est conforme aux dispositions de sécurité pertinentes.

Afi n de garantir un fonctionnement optimal et une disponibilité à tout moment de cet apparéil, et dans le but d'assurer votre sécurité personnelle, nous vous adresssons la demande suivante :

Veuillez lore attentivement cette notice d'utilisation avant d'utiliser l'appareil la première fois, et observez, en tous les cas, les consignes de sécurité !

Toutes les activités sur cet auvent et grâce à cet auvent doivent être effectuées conformément à cette notice d'utilisation.

Éléments fournis

• Appareil de mesure de l'humidité
• Bloc-pile 9 V, taille 6F22
• Notice d'utilisation avec carte de garantie

FR

Consignes de sécurité

Lisez attentivement les informations suivantes et conservez cette notice d'utilisation pour que vous puissiez la relire plus tard. Joignez cette notice d'utilisation quand vous transmettez

l'article à une autre personne.

Utilisation conforme

• L'hygromètre est un instrument combiné que vous pouvez utiliser pour différents matériaux, comme le bois, la pierre, le béton, etc. Il sert à déterminer la teneur en humidité du matériel en fonction de la conductivité produit par l'eau presente dans le matériel (mesure de la résistance). La valeur est calculée et affi chée sous forme de pourcentage.
• Il est ainsi possible de vérifi er la teneur en eau du bois de cheminée. Pour les nouvelles constructions, il est possible de vérifi er si l'humidité s'est échappée des murs ou si après un dégât d'eau, le plancher est à nouveau complètement sec.
• L'hygromètre est destiné à l'utilisation dans un menage privé. Il ne convient pas pour l'utilisation commerciale, par exemple sur un chantier ou dans un atelier.

Danger pour les enfants et autres personnes

• Cet article peut être utilisé par des enfants âgés de 8 ans ou plus et par des personnes avec des capacities physiques, sensorielles ou mentales réduites, ou des personnes qui manquent de l'expérience et du savoir requis pour l'utilisation sure de cet apparéil à moins d'être surveillées ouInstruitema propos de l'utilisation sure et concernant les risques liés à l'utilisation. Les enfants ne doivent pas jouer avec l' apparéil. Les enfants ne sont pas autorisés à nettoyer et à entretenir l' apparéil sans être surveillés par une personne responsable.
• Ne laissez jamais les enfants ou personnes nécessitant de l'aide utiliser cet article sans être surveillés.
• Les sondes de mesure sont pointues. Protégez-vous contre des blessures et préservez l'appareil d'endommagements en remettant le capuchon de protection en place, directement après l'utilisation.
• Les matériaux d'emballage comme les fi lms et le styropore ne sont pas des jouets! Conservez le matériel d'emballage hors de la portée des enfants. Risque d'étouffement!

Informations generales

• Protégez l'hygromètre contre la poussière, les fortes chaleurs, le grand froid, les secousses et impacts forts.

• L'appareil doit rester à l'abri des projections ou des gouttes d'eau. N'immergez jamais l'appareil dans de l'eau ou dans un autre liquide.

• Ne nettoyez pas l'hygromètre à l'aide de détergents durs, abrasifs ou agressifs. Vous risquez d'endomma-ger les surfaces.

• N'utilisez pas l'hygromètre quand il est endommagé.
• N'altérez en rien l'appareil.
• Ne tentez enaucun cas d'ouvrir l'appareil ou d'introduire des objets métalliques à l'intérieur.
• Mandatez un atelier spécialisé pour effectuer les réparations. Consultez également les conditions de la garantie.

A propos des piles

Attention! Risque d'explosion en cas d'une utilisation non conforme des piles.

• Il n'est pas autorisé de recharger les piles ou de les réactiver d'une autre manière, de les désassembler, de les lancer dans le feu ou de les court-circuiter.
• Évitez tout contact de la pile avec la peau, les yeux et les muqueuses. Rincez la partie du corps entree en contact avec le liquide avec abondamment d'eau fraîche et consultez immédiatement un médecin.
• Conservez les piles hors de la portée des enfants.
• Une personne qui a avalé une pile devra consulter un médecin sans tarder.
• Nettoyez, au besoin, les contacts de la pile et de l'appareil avant d'insérer la pile.

• Les piles usées doivent être retirees de l'appareil. Risque accru d'écoulement!

• Les piles ne doivent pas etre exposées à des conditions extrêmes, par exemple sur un radiateur, ou aux rayons de soleil directs, etc.! Risque accru de fuites!

Mise au rebut

• Éliminez les matériaux d'emballage de manière conforme et sous le respect de l'environnement. Cesont des matières premières réutilisables.

Il n'est pas autorisé de jeter les piles et accus avec les ordures menagères!

• Chaque consommateur est obligé, par la loi, de déposer les piles et accus à un point de collecte de sa commune, de son quartier ou dans le commerce. Cela permet d'éliminer les piles et accus de manière écologique.
• Les piles et accus contenant des substances nocives sont caractérisés par des symboles chimiques (Cd pour cadmium, Hg pour mercure, Pb pour plomb).

Veuillez déposer l'appareil à un point de collecte de déchets électriques et électroniques si vous ne souhaitez plus vous en servir.

Ne le jetez pas avec les déchets menagers. Sortez la pile de l'appareil avant de vous en débarrasser.

• Les accus/piles endommages doivent être éliminés conformément aux dispositions et ordonnances en vigueur.

Alimentation électrique : 9 V =/15 mA

1x bloc-pile 6F22/6LR61 / 9 V

Résolution : 0,1 %

Fourchette de mesure : voir page 41

Classe de protection : IP20

Fourchette de mesure: 0^ C à env. 40^ C

Humidité de l'air relative : jusqu'à maximum 80 %

Vu que nos produits sont développés et améliorés en permanence, des modifi cations du design et des algètations techniques ne sont pas exclues.

Cette notice d'utilisation peut être téléchargeée en format PDF de notre site Internet www.gt-support.de.

Declaration de conformite

La conformité de ce produit avec les normes légales est garantie.

Vous trouvez la déclaration de conformité complète sur Internet sous www.gt-support.de.

Commercialise par (ce n'est pas l'adresse du service !):

Globaltronics GmbH & Co. KG

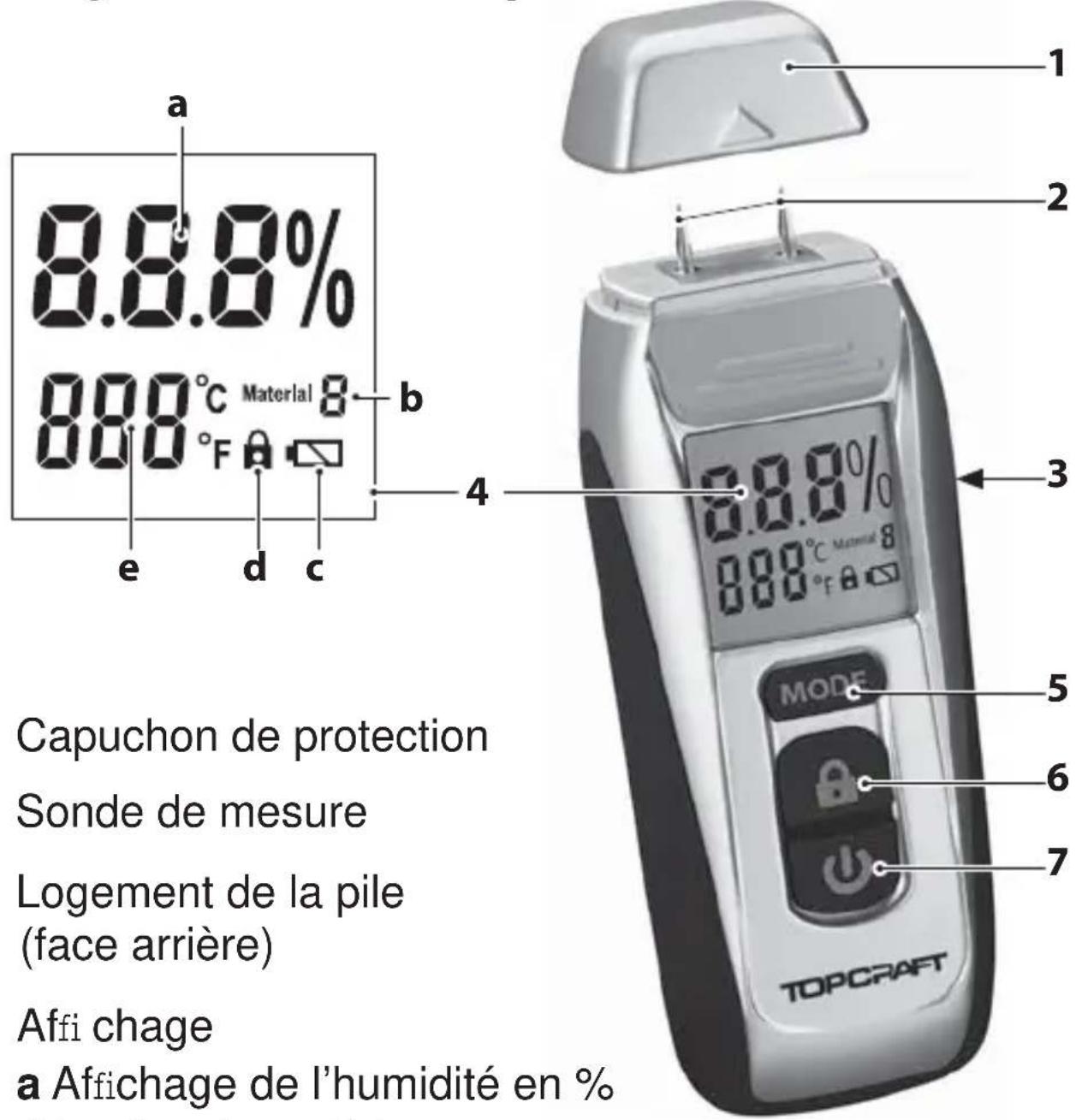

Désignation des composants

1 Capuchon de protection
2 Sonde de mesure
3 Logement de la pile (face arrêté)
4 Affi chage

a Affichage de l'humidité en %

b Numéro de matériel
c Affichage de la pile
d Symbole de la clé (valeur de mesure figée)
e Affichage de la température en °C ou °F

5 Touche MODE (choix du matériel)
6 Touche d'affichage de la valeur mesurée
7 Touche MARCHE/ARRET

Utilisation

Déballage

• Sortez l'hygromètre et la pile de l'emballage.
• Enlevez soigneusement tout le matériel d'emballage.

Conservez le matériel d'emballage hors de la portée des enfants. Il existe un risque d'étouffement quand ce matériel est avalé. Veillez à ce que personne n'en fi le le sac d'emballage sur la tête.

Insérer les piles

• Ouvrez le logement de la pile sur la face arrêté de l'appareil.
• Poussez le sabot de serrage sur les pôles de la pile. Le sabot de serrage est requis en guise de protection contre l'inversion de la polarité.
• Insérez la pile dans son logement et fermez-le.

Avant de proceder aux mesures

• Les deux sondes de mesure 2 doivent entraire en contact simultanément avec la surface du matériel. Les mesures ont lieu dans la profondeur des sondes de mesure métalliques dans le matériel à mesurer. Les pointes de l'hygromètre doivent être appuyées fermement contre le matériel à mesurer. Les sondes de mesure doivent pénétrer dans le bois (plâtre, ...)

• Si la surface est rugueuse, il faudra eventuellement appliquer plus de pression sur les sondes.

• Il n'est pas nécessaire d'appliquer une force démesurée en appuyant contre le matériel pour obtenir un résultat correct sur l'affi chage de l'hygromètre.

• Si la surface est délicate, il sera judicieux de mesurer en un point moins visible. Les sondes de mesure sont pointues, et elles pourraient enforcer ou endommager la surface. Notamment, les sondes de mesureroduiront plus facilement des trous de perforation sur un matériel mou.
• Essuyez et séchez la surface des objets humides avant de proceder aux mesures.
• Mesurez à différents points, puis calculez la moyenne.
• La conductivité de l'eau augmente quand elle contient des sels. Les valeurs mesurées peuvent ainsi être erronées et paraitre trop basses.
• Pour mesurer l'humidité du bois, procéder à des mesures à plusieurs points du bois, vu que l'humidité peut être distribuée de manière inégale selon le degré d'humidité du bois.
• L'orientation des fi bres dans le bois (de travers ou en longueur) joue également un role en mesurant. Si les sondes de mesure sont enforcées le long des fi bres, les valeurs seront légersement plus élevées, parce qu'il y a moins de résistance dans le bois.

• Une éventuelle écorce du bois doit être enlevée aux points de mesure. Idealement, il est conseillé de fendre le billot de bois quand il s'agit de bois de chauffage et de mesurer à plusieurs points à l'intérieur. Par exemple, à 5 -10 cm des bords de sciage et de plus au centre.

• Étant donné qu'ils s'agit de produits naturels, les mêmes matériaux peuvent avoir des écarts de valeurs de mesure s'ils proviennent de lots différents.

Mesurer l'humidité

• Mettez l'hygromètre sous tension avec touche 7 .

L'affichage 4 indique 0% , la température ambiente en °C et le matériel salectionnéAAParavant (1-6). L'affi - chage de la température peut être commuté entre °C et °F quand vous maintenez la touche 6 enfoncée pendant 5 secondes.

Si l'affi chage ne montre pas 0.0% quand l'appareil est mis sous tension, il sera possible de l'étalonner. Ouvrir pour cela le logement de la pile, sortez la pile raccordée et appuyez à l'aide d'un objet pointu sur le bouton Reset au centre sur le fond.

• Sélectionner le matériel à mesurer en appuyant à plusieurs reprises sur la touche MODE 5 :

			Valeurs indicatives pour le degré d'humidité en pour cents du poids
Nombre	Matériau Fourchette	de mesure	Sec Valeur limite Trop	humide
1 boucleau, hêtre, épicée, cerisier, mélèze, noyer	6 - 44 % <12		% 12 - 15 % >15 %
1 éranble, chêne, frête, sapin de Douglas, pin	6 - 44 % <15		% 15 - 20 % >20 %
2 chape de ciment, béton, plâtre	1,4 - 7,4 % <2		% 2 - 4 % >4 %
3 chape anhydrite	0,0 - 4,1 % <0,5 % 0,5 - 1		% >1 %
4 mortier de ciment	0,8 - 5,1 % <2		% 2 - 5 % >5 %
5 mortier de chaux	0,4 - 3,7 % <2		% 2 - 3,5 % >3,5 %
6 brique 0,0 - 8,5 % <1	% 1 - 3 % >3 %

Pour les valeurs inférieures à la fourchette de mesure, l'affichage montrera 0.0% ou Lo, pour les valeurs supérieures à la fourchette de mesure, Hi.

• Retirez le capuchon 1.
• Poussez les deux sondes de mesure 2 simultanément contre la surface. Vous pouvez relever la valeur en pour cent après 1-2 secondes.

Si les mesures concernnent une fourchette impossible à représenter à l'affi chage, vous pouvez appuyer sur la touche 6 affin de figer la valeur affichée. L'affichage montre le symbole du verrou. Appuyez à nouveau sur la touche affin de mesurer une nouvelle fois.

• Mettez l'hygromètre hors tension moyonnant la touche 7 lors avons avoir mesuré, et installez à nouveau le capuchon 1.
• Àprous 60 secondes sans action, l'appareil s'arrête automatiquement.

Indicateur de la pile

Quand le symbole est affiché, la pile doit être remplaçée, voir le chapitre Insérer la pile.

Veuillez observer les informations du chapitre Mise au rebut.

Nettoyage

N'utilisez pas d'objets métalliques, des détergents chimiques agressifs ou abrasifs ni des éponges dures etc. pour nettoyer.

• Maintenez les sondes toujours dépourvues de résidus.
• Nettoyez l'hygromètre uniquement à l'aide d'un chiffon humide bien essoré et imbibé d'un peu de détergent.
• Sèchez soigneusement tous les restes humides.
• Conservez l'hygromètre au sec à l'intérieur, à l'abri du gel. Sortez la pile si vous n'utilisez pas l'appareil pendant une plus longue durée.

Dysfonctionnements et dépannage

Défaut Cause possible et dépannage
La valeur me-surée est mani-festement trop élevée ou trop BASSE.	Est-ce que l'appareil est régle sur le matérieliau correct? Voir page 41 Est-ce que les sondes sont bien en contact avec le matérieliau? Répétez la mesure.
Affichage Lo ou Hi.	Les limites de la fourchette de mesure sont dépassées.
L'affi chage ne réagit pas.	Le symbole du verrou est-il Àffiché? Appuyez sur la touche 6.
Affi chage à peine visible.	Piles épuisées. Voir page 38 et 42

Índice

Le produit que vous venez d'acheter a eté fabriqué soignement et sous surveillance constante.

La période de garantie a une durée de 3 ans à compter de la date d'achat.

1. Au cas où l'appareil avaitprésenté un dysfonctionnement malgré les processus de fabrication et de contrôle très élaborés, nous vous prions de vous adresser à notre hotline du service après-vente.
2. Pour toutes les questions et commandes de pieces de rechange, veuillez vous adresser par téléphone à notre centre de service après-vente.
3. Notre garantie correspond aux dispositions légales spécifiques des pay d'achat ( selon justificatif / facture ou bon de livraison). Les endommagements dus à l'usure habituelle, la surcharge ou l'utilisation non conforme sont exclus de la garantie.

Dans le cas d'une réclamation veuilles contacter notre hotline de service après-vente au préalable par téléphone. À, on est bien disposé à vous renseigner sur la suite du procédé. S'il vous plait, n'envoyez pas votre article sans appel!

Veuillez conserver le bon de caisse comme justificatif d'achat.

Cette garantie ne couvre pas les dommages dus à un accident, une utilisation non conforme et à la force majeure.

Pour le cas de garantie, veuillez vous adresser à notre hotline de service après-vente:

Globaltronics Service Center c/o teknihall Benelux bvba

Brusselstraat 33

2321 Meer

België

Hotline: [phone]

Fax: [phone]

Mail: [e-mail]

La garantie devient nulle en cas d'interventions sur l'appareil effectuees des personnes non competentes.

Si vous doivent envoyer toute produit défectueux au service après-vente (veuilles contacter le hotline avant), veillez à emballer le produit correctement. Nous n'endossons aucune responsabilité pour les dommages produit lors du transport.

CONDIÇÉS DE GARANTIA

VEUILLEZ DECOUPER CETTE CARTE ET AJOUTE LE CHEZ L'ARTICLE Article : Appareil de mesure de l'humidité GT-FM-03 (7631)

Description de la plaine :

Vendu par Aldi :

Client :

Nom :

Rue :

Code postal, lieu :

Telephone avec préfi xe:

Courriel :

(Pour les messages concernant l'etat en cas de réparation)

Signature du client :

Service après-vente :

Globaltronics Service Center, c/o teknihall Benelux bvba Brusselstraat 33, 2321 Meer, Belgie

Hotline: [phone]

Fax: [phone]

Mail: [e-mail]

Garantie 3 ans à compter de la date d'achat.

En cas d'une demande de garantie, l'appareil defectieux doit etre accompagne de la carte de garantie et du bon de caisse. Les cartes de garantie expediées ulterieurement ne sont pas prises en compte.

PO51000169 AA 38/15 B

CARTÃO DA GARANTIA
