Marque	Grandstream
Modèle	GXP1628
Type de produit	Téléphone de bureau IP
Dimensions (approx.)	20 x 18 x 8 cm
Poids (approx.)	0,8 kg
Alimentation	Adaptateur secteur 5V DC inclus, prise en charge PoE (Power over Ethernet)
Nombre de lignes	2 lignes, 2 comptes SIP
Écran	Écran LCD graphique rétroéclairé 13x4X
Touches programmables	3 touches contextuelles XML, 8 touches BLF
Réseau	Double ports Gigabit commuté (LAN et PC) avec PoE
Audio	Audio HD large bande, haut-parleur mains-libres full duplex avec annulation d'écho
Conférence	Conférence à 3 participants
Sécurité	Protection avancée de la vie privée, cryptage SIP
Compatibilité	Compatible avec UCM Grandstream et standards SIP
Montage mural	Oui, support mural inclus
Contenu du pack	Boîtier principal, combiné, adaptateur 5V, câble téléphonique, guide d'installation, licence GPL
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits abrasifs.
Réparabilité	Pièces détachées disponibles auprès du fabricant. Réparation par un technicien qualifié recommandée.

FOIRE AUX QUESTIONS - GXP1628 GRANDSTREAM

Comment configurer l'adresse IP du téléphone GXP1628 ?

Appuyez sur la touche MENU, sélectionnez Statut puis Statut du réseau pour voir l'adresse IP. Pour modifier l'adresse IP, utilisez l'interface web ou le menu du téléphone : MENU > Config.

Le GXP1628 est-il compatible avec les services d'urgence ?

Non, Grandstream ne fournit pas de connexion aux services d'urgence via ce téléphone. Vous devez souscrire à un service SIP adapté et configurer correctement le téléphone. Il est recommandé d'avoir un téléphone traditionnel en complément.

Comment utiliser le support mural ?

Insérez les crochets du support mural dans les fentes à l'arrière du téléphone, puis glissez vers le haut pour verrouiller. Utilisez les trous de montage sur le socle. Pivotez la languette du combiné pour le maintenir en position murale.

Que faire si l'écran reste noir ?

Vérifiez l'alimentation : assurez-vous que l'adaptateur 5V est branché ou que le PoE est actif. Si le problème persiste, redémarrez le téléphone en débranchant l'alimentation 10 secondes.

Comment mettre à jour le firmware ?

Via l'interface web : saisissez l'adresse IP du téléphone dans un navigateur, connectez-vous avec admin/admin, puis allez dans Maintenance > Mise à jour. Ne pas couper l'alimentation pendant la mise à jour.

Comment programmer les touches BLF ?

Connectez-vous à l'interface web du téléphone, allez dans Paramètres > Touches programmables. Sélectionnez une touche, choisissez le type BLF et saisissez l'extension SIP à surveiller.

Quel type de câble Ethernet utiliser ?

Utilisez un câble Ethernet catégorie 5e ou supérieure pour des performances Gigabit optimales.

Le GXP1628 prend-il en charge le Wi-Fi ?

Non, le GXP1628 ne dispose pas de module Wi-Fi intégré. Il doit être connecté via un câble Ethernet.

Comment configurer le téléphone pour un service SIP ?

Via l'interface web ou le clavier : allez dans MENU > Config, puis saisissez les paramètres fournis par votre opérateur SIP : Proxy, identifiant utilisateur, identifiant d'authentification et mot de passe.

Que faire si le son est de mauvaise qualité ?

Vérifiez la connexion réseau, réduisez les interférences. Activez l'audio HD dans les paramètres vocaux. Assurez-vous que le haut-parleur n'est pas obstrué.

MODE D'EMPLOI GXP1628 GRANDSTREAM

Le GXP1628 n'est pas préconfigured pour prendre en charge ou acheminer les appeals d'urgence adressés aux hôpitaux, organismes charges de l'application de la loi, centres de soins Médicaux (« service(s) d'urgence ») ou tout autre type de services d'urgence. Vous doivent prendre des dispositions supplémentaires pour assurer l'accès aux services d'urgence. Il est de votre responsabilité de vous abonner à un service de téléphonie Internet conforme au protocole SIP, de configurer correctement le GXP1628 pour utiliser ce service, et de tester périodiquement votre configuration pour vous assurer qu'elle fonctionne comme prévu. Si vous ne le faites pas, vous doivent vous abonner à un service de téléphonie sans fil ou fixe traditionnel pour acceder aux services d'urgence.

GRANDSTREAM NE FOURNIT PAS DE CONNXIONS AUX SERVICES D'URGENCE VIA LE GXP1628. NI GRANDSTREAM, NI SES DIRIGEANTS, EMPLOYES OU SOCIETES AFFILIEES NE PEUVENT ETRE TENUS RESPONSABLES POUR TOUTE RECLAMATION, TOUT DOMMAGE OU PERTE, ET VOUS RENONCEZ PAR LES PRESENTES A TOUTE RECLAMATION OU TOUT MOTIF D'ACTION EN JUSTICE DÉCOULANT OU LIE A VOTRE INCAPACITE D'UTILISER LE GXP1628 POUR CONTACTER LES SERVICES D'URGENCE, ET TOUTE NEGILICENCE DE VOTRE PART QUANT A PRENDRE DES DISPOSITIONS SUPPLEMENTAIRES POUR ACCEDER AUX SERVICES D'URGENCE CONFORMÉMÉNT À L'ALINEA PRÉCÉDENT.

PRECAUTIONS:

AVERTISSEMENT: Ne redémarrez pas le GXP1628 lorsque les LEDs clignotent durant l'initialisation ou la mise à jour du firmware.À peut correspore le firmware et causer un dysfonctionnement de l'équipelement.

AVERTISSEMENT:Utilisez seulement le boitier d'alimentation inclus dans le pack du GXP1628. L'utilisation d'un boitier d'alimentation alternative non qualifie peut endommager l'equipement.

APERCU:

GXP1628 est un téléphone IP HD de petite entreprise qui dispose de 2 lignes avec 2 comptes SIP, un écran graphique LCD 13x4X retroéclairé, 3 touches contextuelles XML programmables, double ports réseau Gigabit commuté avec PoE intégrées, 8 touches BLF et conférence à 3 participants. Le GXP1628 offre un audio HD à large bande, de superbes haut-parleurs mains-libres full duplex avec annulation avancée d'echo acoustique, une protection de sécurité avançée de la vie privée ainsi qu'une compatibilité avec les fonctionnalités de l'UCM Grandstream.

CONTENU DU PACK :

1 x Boitier principal 1 x Combiné

1x5VAdapt- 1xGuide d'installation auteursecteurapide/1xLicenseGPL

1x Cable
telephonique

Des Trous pour montage mural sont disponibles sur le socle.

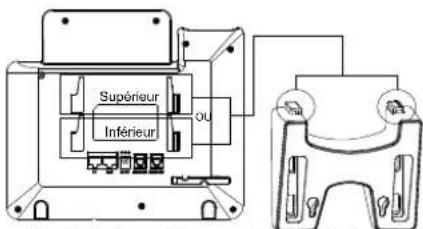

Installation du téléphone (Support du téléphone) :

1. Insérez les crochets sur le dessus du socle dans une des fentes, vous avez le besoin soit d'utiliser les fentes supérieures ou les fentes inférieures.
2. Gissez fermement le support vers le haut pour le verrouiller.

1. Insérez dans les 4 quatre crochets situés à l'avant du support mural dans les fentes.
2. Glissez fermement le support mural vers le haut pour le verrouiller.
3. Tirez et Pivotez la languette du support du combiné pour tenir le combiné lorsque le téléphone est fixé au mur.

L'installation de l'étiquette en papier BLF:

1. Installéz l'étiquette en papier en y alignant les découvertes avec les encoches en plastique sur le téléphone et posez douclement l'étiquette sur la surface du téléphone.
2. Installez la couverture en plastique sur l'étiquette en papier en insérant le (:oté non-)découpe de la couverture dans les encoches en plastique, puis alignez les découpés avec les encoches en plastique sur un autre (:oté).
3. Tirez légerement la couverture en plastique vers le haut pour terminer l'installation.

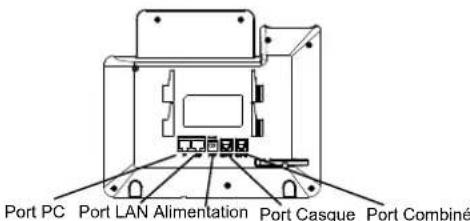

CONNECTER LE TÉLÉPHONE:

Pour configurer le GXP1628, suivez les étapes ci-dessous:

1. Connectez le combiné et la base principale du téléphone en utilisant le cordon téléphonique.
2. Connectez le port LAN du téléphone à la prise RJ-45 d'un hub / switch ou routeur (côte LAN du routeur) via le cable Ethernet.
3. Connectez l'adaptateur d'alimentation dans le port 5V DC du téléphone. Branchez l'autre extrémité à une prise électrique.
4. L'écran LCD affichera les informations concernant le proviso-onnement et la mise à jour du firmware. Avant de continuer, veillez patienter jusqu'à ce que vous voyagez la date et l'heure au niveau de l'écran.
5. Vous pouvez configurer davantage les options d'adressage IP statique et/ou dynamique en utilisant l'interface web du téléphone ou bien le clavier téléphonique.

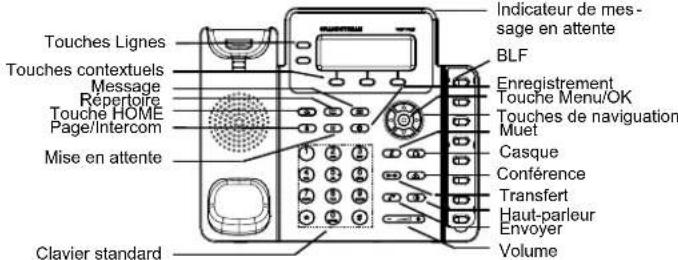

Conseils d'utilisation du clavier:

1. Pour acceder au MENU, appuyez sur la touche ronde MENU.
2. Naviguez dans le menu en utilisant les flèches HAUT/BAS et DR-OITE/GAUCHE.
3. Appuyez sur le bouton MENU pour confirmer la selection.
4. Le téléphone automatiquement quatre le MENU s'il y'a un appel entrant, s'il est décroché, ou bien si le menu principale est inactif pour 60 secondes.

23 24

CONFIGURATION DU TELEPHONE:

Configurer le GXP1628 en utilisant l'interface Web:

1. Verifiez que votre téléphone est sous tension et connecté à Internet.
2. Appuyez sur le bouton MENU pour acceder au menu du téléphone.
3. Pour vérifier l'adresse IP, Sélectionnez "Statut" puis "Statut du réseau".
4. Saisissez l'adresse IP du téléphone dans le navigateur de votre PC (Voir figure ci-dessous).
5. Le mot de passer d'administrateur par défaut est "admin", le mot de passer "user" par défaut est "123".

Configuration du GXP1628 en utilisant le clavier du téléphone:

1. Assurez-vous que le téléphone est inactif.
2. Appuyez sur le bouton MENU pour acceder au menu du téléphone.
3. Sélectionnez Menu->config, pour configurer les paramétres du Proxy SIP, Proxy extérieur, Identificateur de l'utiliser SIP, Identifié d'authentication SIP et le mot de passe.
4. Suivez les options du menu pour configurer les fonctionnalités du téléphone - par exemple: l'adresse IP si vous utilise une adresse IP statique. Pour plus de détails, veuillez consulter le manuel d'utilisation du GXP1628.
5. Veuillez contactez votre Fournisseur d'accès Internet pour les paramètres supplémentaires qui peuvent être nécessaires pour configurer le téléphone.

Note: Pour plus de détails, veuillez consulter le manuel d'utilisation sur: http://www.grandstream.com/support
