MANUALE UTENTE GXP1628 GRANDSTREAM

Fax: [phone]

www.grandsstream.com

Instalando EI Telefono (Soporte del Telefono):

GXP1628 non è preconfigurato per supportare o effettù are chiamate di emergenza a qualsiasi tipo di ospedale, struttura giudiziaria, unità di assistenza medica ("Servizi di emergenza") o a qualsiasi altri tipo di servizio di emergenza. è necessario effettuare accordi supplementari per accedere ai Servizi di emergenza. è responsabilità esclusiva dell'utente acquistare servizi di telecomia internet conformi con SIP, configurare GXP1628 correttamente per useare tale servizio ed effettuare test periodici della configurazione per assicurarsi che funzioni in modo idoneo. Se non si effettua ciè, è responsabilità esclusiva dell'utente acquistare servizi Telefonici fissi o wireless tradizionali per accedere ai Servizi di emergenza.

GRANDSTREAM NON FORNISCE COLLEGAMENTI AI SERVIZI DI EMERGENZA ATTRAVERSO GXP1628. NEGRANSTREAM NÉ I SUOI RESPONSABILI, DIPENDENTIO AFFILIATI POSSONO ESSERE RITENUTI RESPONSABILI DI QUALSIASI RECLAMO, DANNO O PERDITA, E DI QUALSIASI AZIONE LEGALE DERIVI DA TALI RECLAMI O CAUSE IN RELAZIONE ALL'IMPOSSIBILITA DI USARE IL GXP1628 PER CHIAMATE AI SERVIZI DI EMERGENZA E ALL'IMPOSSIBILITA DI EFFETUARE ACCORDI SUPPLEMENTARI PER ACCEDERE AI SERVIZI DI EMERGENZA IN CONFORMITA AL PARAGRAFO PRECEDENTE.

PRECAUZIONI:

AVVERTENZA: NON spegnere/accendere il GXP1628 perché i LED lampeggiano durante l'avvio delsystemo o l'aggiornamento del firmware. Ciò potrebree comportare il danneggiamento del firmware e il malfunzionamento dell'unità.

AVVERTENZA: Usare solo l'alimentatore incluso nella confezione del GXP1628. L'uso di un alimentatore alternative non idone potrebbe danneggiare l'unità.

PANORAMICA:

GXP1628 è un Telefono IP HD Gigabit per piccole imprese dotato di 2 linee con 2 account SIP, LCD grafico retroilluminato 132x48, 3 tasti funzione sensibili al contesto programmabili in XML, due porte di rete gigabit commutate con PoE integrato, 8 tasti BLF e conferenza a 3. GXP1628 offre audio HD a banda larga, uno stupfacente altoparlante vivavoce full-duplex con rimozione avanzata dell'eco acustico, la protezione sicurezza avanzata per la privacy ed è compatible con le functionalità UCM Grandstream.

CONTENUTO DELLA CONFEZIONE:

1 x Case PrincipaleTelefono

1 x Ricevitore

1 x Alimentatore 5V

1 x Guida rapida
di installatione / 1
x GPL licenza

1 x Cavo Ethernet

1xCavo Telefonico

1 x Supporto

1 x lables

MONTAGGIO TELEFONO:

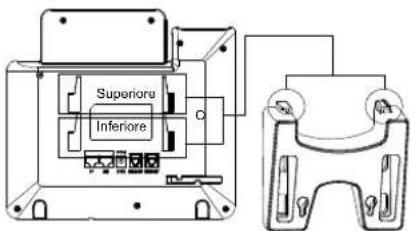

Installazione del Telefono (supporto Telefono):

1. Inserire i ganci sulla parte superiore del supporto in una fessura;

e possibl eutilizzarelefessuresuperiorioinferiori.

1. Far scorrere saldamente il supporto verso l'alto per bloccarlo in

posizione.

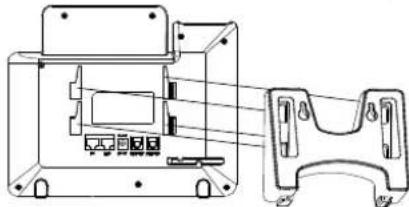

Installazione del Telefono (montaggio a parete):

1. Inserire tutti i 4 ganci situati di fronte al supporto a parete nelle fissure.
2. Far scorrere saldamente il supporto a parete verso l'alto per bloccarlo in posizione.
3. Estrarre e ruotare la linguetta dal supporto del ricevitore per tenere il ricevitore nelle Telefono viene montato sulla parete.

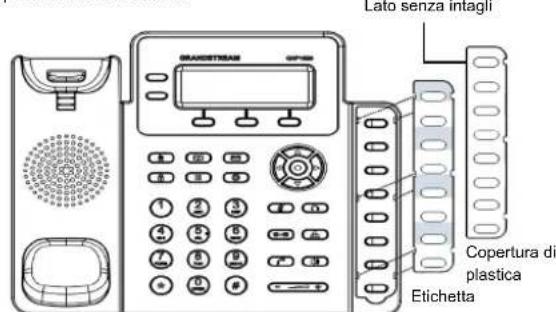

Installazione etichetta di carta BLF

1. Installare l'etichetta di carta allineando gli intagli sulletichetta di carta con le tacche di plastica sul Telefono e applicare delicatamente la carta sulla superficie del Telefono.
2. Installare la copertura di plastica sopra l'etichetta di carta inserendo il lato non intagliato della copertura di plastica sulla tato sinistro del pannello, regolare la copertura di plastica in direzione sul/giù in modo da allineare i 3 intagli sul lato destro con le tacche di plastica.
3. Tirare leggermente la copertura di plastica verso l'alto per completing l'installazione.

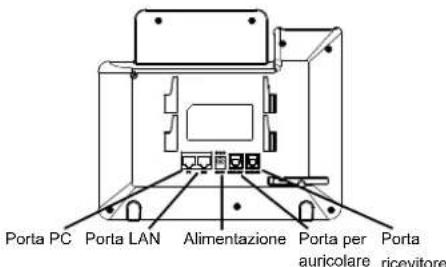

CONNECTION DEL TELEFONO:

Per impostare il GXP1628, seguire la seguente procedura:

1. Collegare il ricevitore e il case principale del Telefono con il cavò telefonico.
2. Collegare la porta LAN del Telefono alla presa RJ-45 di un hub o di un router (lato LAN del router) usando un cavo ethernet.
3. Collegare il jack dell'alimentatore all'uscita 5V CC sul Telefono;
   collegare l'alimentatore a una presa elettrica.
4. Lo schermo LCD visualizzera le informazioni per l'aggionamento di firmware o provisioning. Prima di proseguire, attendere che appaia il display Data/Ora.
5. Grazie all'uso del menu di configurazione della tastiera o del server web è possible configurare ulteriormente il Telefono con IP statically o DHCP.

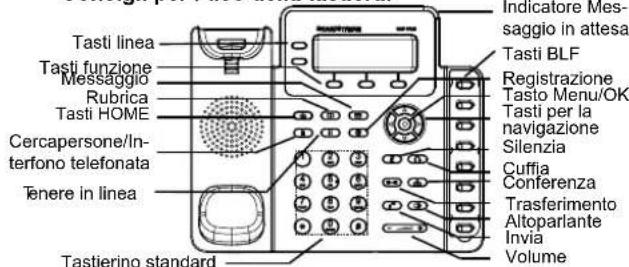

Consigli per l'uso della tastiera:

1. Per accedere al MENU, premere il pulsante tondo MENU.
2. Spostarsi all'interno del menu utilizzato i pulsanti SU/GIù e DESTRA/SINISTRA.
3. Per confermare una selezione, premere il pulsante tondo MENU.
4. Quando arrivava una chiamata, quando si sgancia il ricevitore o quando la modalità MENU viene lasciata inattiva per 60 secondi, il Telefono esce automaticamente alla modalità MENU.

CONFIGURAzione DEL TELEFONO: Configurazione del GXP1628

mediante un browser web:

1. Assicurarsi che il Telefono sia in corrente e collegato a internet.

2. Premere il pulsante MENU per accedere al menu del Telefono.

3. Selezionare "Stato", quindi "Stato rete", per verificare I'indirizzo IP.
4. Digitare l'indirizzo IP del Telefono nel browser del vosto PC (Vedere la figura sottostante).
5. Il nome utente e la password amministratore predefinita sono "admin", il nome utente per l'utente finale predefinito è "user" e la password è "123".

Come configurare il GXP1628 utilizzando la tastiera:

1. Assicurarsi che il Telefono sia inattivo.
2. Premere il pulsante "MENU" per accedere alle opzioni che consentono di configurare il Telefono.
3. SelezioneARE MENU->Configurazione per configurare le impostazioni Proxy SIP, Proxy in uscita, ID utente SIP, Id Aut SIP, Password SIP.
4. Seguire le opzioni del MENU per configurare le caratteristiche di base del Telefono, per esempio: l'indirizzo IP, nel caso in cui venga utilizzato un IP statico. Per i dettagli, verificare il Manuale d'Uso per la GXP1628.
5. Contattare il vostro ITSP (fornitore servizi di telecomia internet) per le impostazioni supplementari che possono essere necessarie per la configurazione del Telefono.

Note: Scaricare il manuale utente dettagliato da: http://www.grandstream.com/support
