AF 20 - Purificateur d'air Kärcher - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Purificateur d'air
Marque	Kärcher
Modèle	AF 20
Dimensions (L x l x H)	220 x 220 x 343 mm
Poids	2,7 kg
Tension d'alimentation	100-240 V, 50-60 Hz
Puissance nominale	24 W
Consommation en veille	< 0,5 W
Débit d'air pur (CADR)	220 m³/h
Surface de pièce recommandée	Jusqu'à 20 m² (plafond 3 m)
Efficacité du filtre (particules 0,3 µm)	99,95 %
Durée de vie du filtre	Jusqu'à 3000 heures
Niveaux de ventilation	3 (I, II, III)
Niveau sonore	26 – 52 dB(A)
Capteur de qualité de l'air	PM 2,5 avec indication numérique et couleur (bleu/jaune/rouge)
Fonctions spéciales	Mode automatique, mode veille, minuterie (2/4/6/8 h), verrouillage des touches
Type de filtre	Filtre fin remplaçable
Indicateur de changement de filtre	Oui, par icône clignotante
Nettoyage et entretien	Essuyer avec un chiffon doux et sec ; remplacer le filtre régulièrement
Sécurité	Arrêt automatique en cas de défaut, verrouillage enfants des touches
Garantie	Selon conditions du pays (consulter le SAV)

FOIRE AUX QUESTIONS - AF 20 Kärcher

Comment installer le filtre pour la première fois ?

Retournez l'appareil, déverrouillez le cache-filtre en tournant le verrou de 90° dans le sens horaire, retirez le cache, sortez les filtres emballés, déballez-les, insérez-les avec les languettes visibles vers l'intérieur, remettez le cache et verrouillez. Placez l'appareil sur une surface plane avec 30 cm d'espace de chaque côté, branchez l'adaptateur secteur et allumez.

Quand dois-je remplacer le filtre ?

Le filtre doit être remplacé au plus tard après 2500 à 3000 heures de fonctionnement, ou plus tôt si l'appareil devient plus bruyant, si une odeur désagréable se dégage ou si le filtre est visiblement encrassé. Un symbole clignote à l'écran pour le rappeler.

Comment réinitialiser l'indicateur de durée de vie du filtre après remplacement ?

Après avoir remplacé le filtre, allumez l'appareil puis appuyez sur la touche de réinitialisation du filtre (symbole 1®) pendant 3 secondes jusqu'à ce que l'indicateur s'éteigne.

Quel est le niveau sonore de l'appareil en fonctionnement ?

Le niveau sonore varie de 26 dB(A) en mode veille (vitesse la plus faible) à 52 dB(A) à vitesse maximale. Le mode veille est très silencieux.

Comment fonctionne le mode automatique ?

En mode automatique, le purificateur ajuste automatiquement le niveau de ventilation en fonction de la qualité de l'air mesurée par le capteur PM 2,5. Si l'air est de mauvaise qualité, la vitesse augmente ; si elle est bonne, elle diminue.

Puis-je utiliser la minuterie pour éteindre l'appareil automatiquement ?

Oui, la minuterie peut être réglée sur 2, 4, 6 ou 8 heures. Appuyez plusieurs fois sur la touche minuterie jusqu'à la durée souhaitée ; une fois la durée écoulée, l'appareil s'éteint automatiquement.

Comment nettoyer l'appareil ?

Avant tout nettoyage, éteignez l'appareil et débranchez l'adaptateur secteur. Utilisez un chiffon doux et sec pour essuyer l'extérieur. Ne jamais plonger l'appareil dans l'eau et ne pas utiliser de détergents abrasifs ou corrosifs.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la prise de courant et le fusible. Essayez une autre prise. Si le bloc secteur est défectueux, contactez le service après-vente pour un remplacement. Si l'écran clignote, vérifiez que le cache-filtre est correctement enclenché.

Quelle est la consommation électrique de l'appareil ?

La puissance nominale est de 24 W en fonctionnement et moins de 0,5 W en veille. Cela correspond à une consommation très faible.

Quelle surface de pièce cet appareil peut-il purifier efficacement ?

L'appareil est conçu pour une surface utile jusqu'à 20 m² (avec une hauteur sous plafond de 3 m et un renouvellement d'air de 3 fois par heure). Pour une pièce plus grande, l'efficacité peut être réduite.

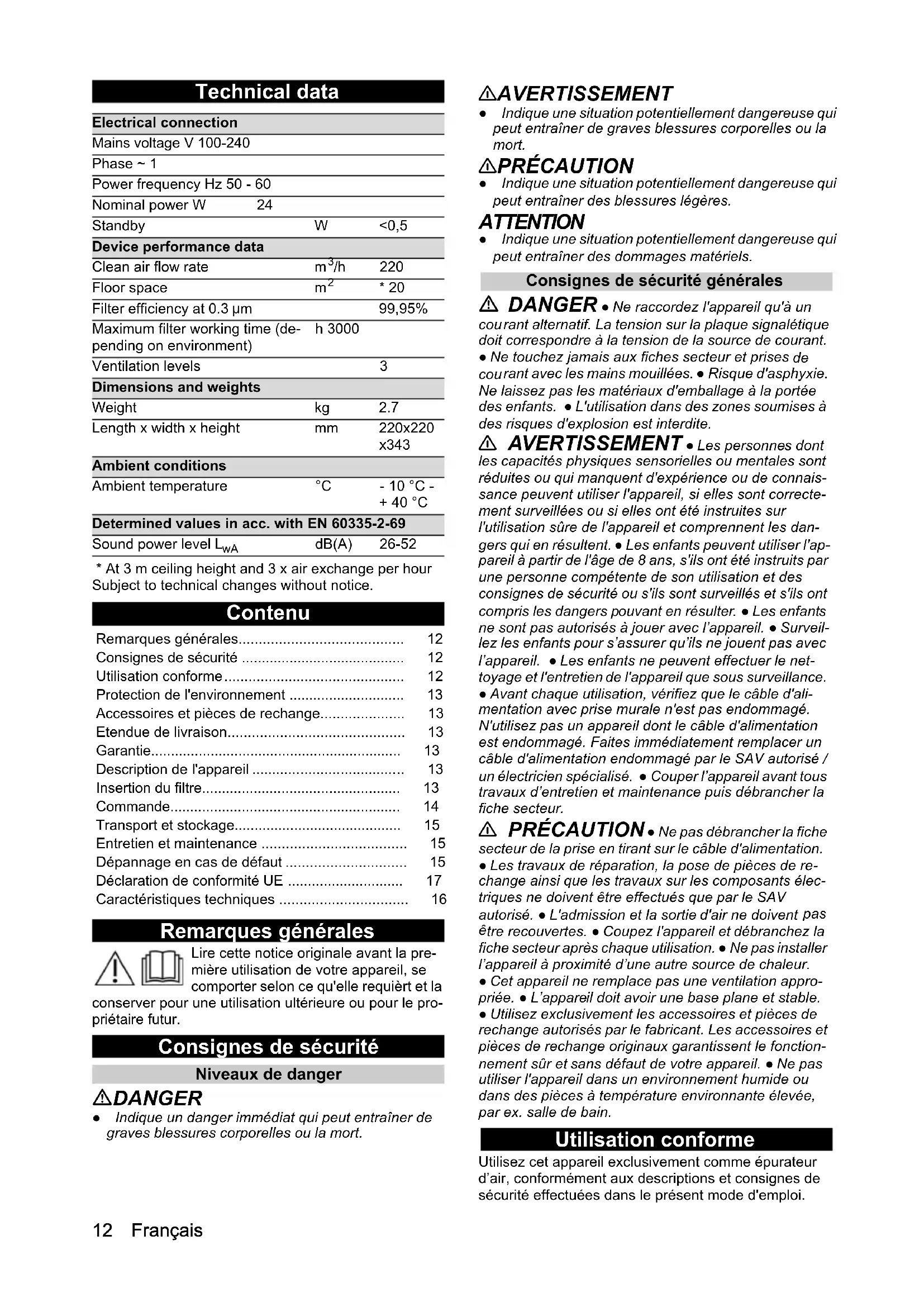

MODE D'EMPLOI AF 20 Kärcher

Remarques générales	12
Consignes de sécurité	12
Utilisation conforme	12
Protection de l'environnement	13
Accessoires et pièces de rechange	13
Etendue de livraison	13
Garantie	13
Description de l'appareil	13
Insertion du filtre	13
Commande	14
Transport et stockage	15
Entretien et maintenance	15
Dépannage en cas de défaut	15
Déclaration de conformité UE	17
Caractéristiques techniques	16

Remarques générales

Lire cette notice originale avant la première utilisation de votre appareil, se comporter selon ce qu'elle requiert et la

conserver pour une utilisation ultérieure ou pour le propriétaire futur.

Consignes de sécurité

Niveaux de danger

⚠️ DANGER

- Indique un danger immédiat qui peut entraîner de graves blessures corporelles ou la mort.

⚠️ AVERTISSEMENT

• Indique une situation potentiellement dangereuse qui peut entraîner de graves blessures corporelles ou la mort.
• Indique une situation potentiellement dangereuse qui peut entraîner des blessures légères.
• Indique une situation potentiellement dangereuse qui peut entraîner des dommages matériels.

⚠️ PRÉCAUTION

ATTENTION

Consignes de sécurité générales

⚠️ DANGER • Ne raccordez l'appareil qu'à un courant alternatif. La tension sur la plaque signalétique doit correspondre à la tension de la source de courant. • Ne touchez jamais aux fiches secteur et prises de courant avec les mains mouillées. • Risque d'asphyxie. Ne laissez pas les matériaux d'emballage à la portée des enfants. • L'utilisation dans des zones soumises à des risques d'explosion est interdite.

⚠ AVERTISSEMENT • Les personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience ou de connaissance peuvent utiliser l'appareil, si elles sont correctement surveillées ou si elles ont été instruites sur l'utilisation sûre de l'appareil et comprennent les dangers qui en résultent. • Les enfants peuvent utiliser l'appareil à partir de l'âge de 8 ans, s'ils ont été instruits par une personne compétente de son utilisation et des consignes de sécurité ou s'ils sont surveillés et s'ils ont compris les dangers pouvant en résulter. • Les enfants ne sont pas autorisés à jouer avec l'appareil. • Surveillez les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. • Les enfants ne peuvent effectuer le nettoyage et l'entretien de l'appareil que sous surveillance. • Avant chaque utilisation, vérifiez que le câble d'alimentation avec prise murale n'est pas endommagé. N'utilisez pas un appareil dont le câble d'alimentation est endommagé. Faites immédiatement remplacer un câble d'alimentation endommagé par le SAV autorisé / un électricien spécialisé. • Couper l'appareil avant tous travaux d'entretien et maintenance puis débrancher la fiche secteur.

⚠️ PRÉCAUTION • Ne pas débrancher la fiche secteur de la prise en tirant sur le câble d'alimentation.

• Les travaux de réparation, la pose de pièces de rechange ainsi que les travaux sur les composants électriques ne doivent être effectués que par le SAV autorisé. • L'admission et la sortie d'air ne doivent pas être recouvertes. • Coupez l'appareil et débranchez la fiche secteur après chaque utilisation. • Ne pas installer l'appareil à proximité d'une autre source de chaleur.
• Cet appareil ne remplace pas une ventilation appropriée. • L'appareil doit avoir une base plane et stable.
• Utilisez exclusivement les accessoires et pièces de rechange autorisés par le fabricant. Les accessoires et pièces de rechange originaux garantissent le fonctionnement sûr et sans défaut de votre appareil. Ne pas utiliser l'appareil dans un environnement humide ou dans des pièces à température environnante élevée, par ex. salle de bain.

Utilisation conforme

Utilisez cet appareil exclusivement comme épurateur d'air, conformément aux descriptions et consignes de sécurité effectuées dans le présent mode d'emploi.

• Cet appareil est conçu pour une utilisation comme épurateur d'air.
• Cet appareil est adapté pour un usage privé et industriel.
• Cet appareil n'est destiné qu'à une utilisation à l'intérieur.

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaer-cher.com/REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Étendue de livraison

L'étendue de livraison de l'appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Garantie

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat.

(Voir l'adresse au dos)

Description de l'appareil

Pour les figures, voir la page des graphiques. Illustration A

① Touche de commande Marche / Arrêt de l'appareil ② Touche de commande Verrouillage des fonctions ③ Affichage de l'indice de qualité de l'air PM 2,5 ④ Touche de commande Arrêt de l'écran ⑤ Affichage du niveau de ventilation ⑥ Touche de commande Marche / Arrêt du mode automatique

⑦ Touche de commande Niveau de ventilation ⑧ Touche de commande Marche / Arrêt du mode veille ⑨ Affichage de la minuterie ⑩ Touche de commande Minuterie ⑪ Affichage de la durée de vie du filtre ⑫ Touche de commande Réinitialisation du filtre ⑬ Affichage à l'écran et sur l'appareil de la qualité de l'air ⑭ Verrouillage du cache de filtre 15 Cache de filtre 16 Languette de filtre 17 Filtre ⑱ Raccordement du bloc secteur 19 Capteur de l'appareil 20 Adaptateur secteur

Remarque

Les réglages des fonctions ne sont possibles que via les touches de commande et non via les affichages à l'écran.

Insertion du filtre

Avant la première mise en service, les filtres fins déjà installés dans l'appareil doivent être déballés.

1. Retourner l'appareil et tourner le verrouillage du cache de filtre de 90 degrés dans le sens des aiguilles d'une montre. Illustration B
2. Retirer le cache de filtre. Illustration C
3. Retirer les filtres emballés. Illustration D
4. Déballer les filtres. Illustration E
5. Insérer les filtres déballés. S'assurer que les languettes de traction sont visibles et orientées vers l'intérieur.

Illustration F

1. Remettre en place le cache de filtre et tourner le verrouillage de 90 degrés dans le sens inverse des aiguilles d'une montre. Retourner l'appareil avec l'écran vers le haut.

Illustration G

1. Placer l'appareil sur une surface plane. S'assurer qu'une distance de 30 cm est respectée de chaque côté.

Illustration H

Remarque

Ne pas poser l'appareil sur des surfaces chaudes ni à proximité d'un chauffage.

Ne pas laisser de liquides ou de corps étrangers (comme des objets métalliques, p.ex.) pénétrer dans l'appareil.

1. Brancher la fiche du bloc secteur dans l'appareil et la fiche secteur dans la prise de courant. Illustration I

L'appareil est prêt à fonctionner

Remarque

Nous vous conseillons de laisser tourner l'appareil la nuit la première fois pour obtenir un nettoyage en profondeur de votre local.

Remarque

Tableau des heures indiquées par les symboles à l'écran pour la durée de vie du filtre, voir Remplacement du filtrele chapitre « Remplacement du filtre ».

Commande

Mise en marche / arrêt de l'appareil

1. Pour mettre en marche l'appareil : Appuyer sur le bouton Marche/Arrêt de l'appareil.

L'appareil démarre automatiquement.

Remarque

Après la mise en marche, les affichages et les touches du tableau de commande s'allument brièvement. Le capteur intégré de qualité de l'air mesure automatiquement la qualité de l'air de la pièce.

1. Selon les besoins, les fonctions suivantes peuvent par exemple être réglées à l'aide des touches de commande :
2. Niveau de ventilation
3. Mode automatique
4. Mode veille
5. Minuterie
6. Pour arrêter l'appareil : Appuyer sur le bouton Marche/Arrêt de l'appareil.

Les affichages et les touches du tableau de commande s'éteignent. L'appareil est éteint.

Réglage du mode automatique

En mode automatique, l'épurateur d'air règle le niveau de ventilation approprié en fonction de la qualité de l'air. Par exemple, si la qualité de l'air est mauvaise, le niveau de ventilation est automatiquement augmenté. Symbole de la touche de commande du mode automatique :

- Appuyer sur la touche de commande du mode automatique. Le mode automatique est activé ou désactivé.

Réglage du mode veille

En mode veille, le ventilateur fonctionne à la vitesse la plus faible et est donc très silencieux. Tous les symboles lumineux sont éteints.

- Appuyer sur la touche de commande du mode veille. Le mode veille est activé ou désactivé. Symbole de la touche de commande du mode veille :

Réglage du niveau de ventilation

En fonction de la qualité de l'air, le niveau de ventilation peut être réglé manuellement sur le niveau I, II ou III. Si la qualité de l'air est mauvaise, par ex. pour filtrer de la fumée, la soufflerie doit fonctionner à la vitesse maximale (niveau III) pendant 15 à 20 minutes.

Remarque

Pour purifier efficacement l'air, maintenir les fenêtres et les portes fermées pendant que l'épurateur d'air est en marche.

Symbole de la touche de commande du niveau de ventilation :

- Appuyer plusieurs fois sur la touche de commande du niveau de ventilation jusqu'à ce que le niveau souhaité soit atteint.

Le niveau de ventilation sélectionné s'affiche sur le tableau de commande.

Réglage de la minuterie

La minuterie peut être réglée sur une durée de marche de 2, 4, 6 ou 8 heures. Lorsque la durée réglée est écoulée, l'appareil s'éteint automatiquement. Le niveau de ventilation peut être modifié à tout moment.

Symbole de la touche de commande de la minuterie :

• Mise en marche : Appuyer plusieurs fois sur la touche de commande de la minuterie jusqu'à ce que la durée de marche souhaitée soit atteinte. L'affichage s'allume. La durée de marche réglée est affichée sur le tableau de commande.
• Arrêt : Appuyer sur la touche de commande de la minuterie jusqu'à ce que l'affichage de la minuterie s'éteigne. La minuterie est désactivée.

Verrouillage / déverrouillage du tableau de commande

Pour éviter toute modification accidentelle des réglages, par ex. par des enfants ou des animaux domestiques, le tableau de commande peut être verrouillé. Symbole de la touche de commande et affichage du verrouillage du tableau de commande :

• Verrouillage : Appuyer sur la touche pendant 3 s.
• Déverrouillage : Appuyer sur la touche de verrouillage pendant 3 s.

Affichage de la qualité de l'air PM 2,5

L'écran affiche la concentration de poussières fines (PM 2,5) sous forme numérique, en µ g/m ³ . De plus, un indice de couleur informe sur la qualité de l'air :

PM 2,5 Qualité de	l'air Couleur
0 - 60 Bonne Bleu
61 - 120 Moyenne	Jaune
121 - 500 Mauvaise	Rouge

Transport et stockage

⚠ PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement

Observez le poids de l'appareil pour le transport et le stockage.

Stocker l'appareil uniquement dans des espaces intérieurs secs.

Entretien et maintenance

Nettoyage

⚠️ DANGER

Danger de mort par électrocution

Les liquides peuvent conduire le courant, ce qui peut entraîner des blessures graves, voire mortelles.

Débranchez toujours le bloc secteur de la prise de courant avant de procéder à des travaux de nettoyage ou de maintenance.

Ne plongez jamais l'appareil ou le bloc secteur dans l'eau.

Ne nettoyez jamais l'appareil ou le bloc secteur à l'eau.

1. Éteindre l'appareil.
2. Débrancher le bloc secteur de la prise de courant.
3. Essuyer l'appareil avec un chiffon doux et sec. Ne pas utiliser de détergents abrasifs ou corrosifs.

Remplacement du filtre

Le filtre doit être remplacé au plus tard après 2500 à 3000 heures de durée de marche, voire plus tôt si l'appareil devient plus bruyant, si une odeur désagréable se dégage de l'appareil (filtre) ou si le filtre est visiblement encrassé. Le symbole clignote à l'écran pour rappeler que le remplacement du filtre est nécessaire.

Symbole de la touche de commande pour la réinitialisation du filtre :

Le nombre suivant de symboles est affiché en fonction de la durée de vie :

Affichage durée de vie filtre (h)
2401 - 3000
1801 - 2400
1201 - 1800
601 - 1200
1 - 600

1. Éteindre l'appareil et débrancher le bloc secteur de la prise de courant et de l'appareil.

Illustration J

1. Retourner l'appareil et tourner le verrouillage du cache de filtre de 90 degrés dans le sens des aiguilles d'une montre.

Illustration B

1. Retirer le cache de filtre. Illustration C
2. Retirer les filtres. Illustration D
3. Déballer les nouveaux filtres. Illustration E
4. Insérer les filtres déballés. S'assurer que les languettes de traction sont visibles et orientées vers l'intérieur.

Illustration F

1. Remettre en place le cache de filtre et tourner le verrouillage de 90 degrés dans le sens inverse des aiguilles d'une montre. Retourner l'appareil avec l'écran vers le haut.

1. Raccorder le bloc secteur à l'appareil et à la prise de courant.
2. Démarrer l'appareil. Pour réinitialiser le filtre (reset), appuyer sur le symbole 1® pendant 3 s.

Dépannage en cas de défaut

Les défauts ont souvent des causes simples que vous pouvez vous-même éliminer à l'aide de l'aperçu suivant. En cas de doute, ou en absence de mention des défauts, veuillez vous adresser au service après-vente autorisé.

Erreur Cause Solution
Impossible d'allumer l'appareil	Aucune tension électrique	Contrôler la prise de courant et le fusible de l'alimentation électrique.Brancher la fiche du bloc secteur dans une autre prise de courant.
	Bloc secteur défectueux	Contacter le service après-vente pour remplacer le bloc secteur.
	Appareil défectueux Contacter le service après-vente.
L'écran clignote et l'appareil ne démarre pas	Cache de filtre mal mis en place	Mettre correctement en place le cache de filtre, en veillant également à ce que les filtres soient correctement positionnés.
Le flux d'air est réduit	Filtres colmatés	Remplacer les filtres, voir chapitre Remplacement du filtre.
	Filtres non déballés	Déballer les filtres, voir chapitre Insertion du filtre.
	Niveau de ventilation trop bas	Augmenter le niveau de ventilation, voir chapitre Réglage du niveau de ventilation.
	La sortie d'air est obstruée	Retirer les corps étrangers.
Élimination des odeurs inefficace	Air ambiant de mauvaise qualité	● Ouvrir les fenêtres pour améliorer la ventilation.
	Filtre usé ou utilisé trop longtemps	● Remplacer le filtre.
	Niveau de ventilation trop bas	● Augmenter le niveau de ventilation, voir chapitre Réglage du niveau de ventilation.
Qualité de l'air mauvaise	Niveau de ventilation trop bas	● Augmenter le niveau de ventilation, voir chapitre Réglage du niveau de ventilation.
	Courant d'air	● Fermer les fenêtres et les portes lorsque l'appareil fonctionne.
	Taille de la pièce nettement supérieure à 20 m2	● Tenir compte de la taille maximale de la pièce.
	Grilles de ventilation de l'appareil obs-truées	● Respecter les distances requises par rapport à l'appareil.● Ne rien poser sur l'appareil.
	Filtres non déballés	● Déballer les filtres, voir chapitre Insertion du filtre.
	Filtres colmatés ou encrassés.	● Remplacer les filtres, voir chapitre Rem-placement du filtre.

Caractéristiques techniques

Raccordement électrique
Tension du secteur	V	100-240
Phase ~ 1
Fréquence du secteur	Hz	50 - 60
Puissance nominale	W	24
Standby	W	<0,5
Caractéristiques de puissance de l'appareil
Débit d'air pur	m3/h	220
Surface utile m	2	* 20
Efficacité du filtre pour 0,3 μm		99,95%
Durée de vie maximale du filtre (en fonction de l'environnement)	h	3000
Niveaux de ventilation		3
Dimensions et poids
Poids	kg	2,7
Longueur x largeur x hauteur	mm	220x220x343
Conditions ambiantes
Température ambiante	°C	- 10 °C - + 40 °C
Valeurs déterminées selon EN 60335-2-69
Niveau de puissance acoustique LwA	dB(A)	26-52

* Pour une hauteur sous plafond de 3 m et un renouvellement d'air de 3 fois par heure Sous réserve de modifications techniques.

Indice

Enregistrez votre produit et bénéficiez de nombreux avantages.

Évaluez votre produit et dites-nous votre opinion.
