MODE D'EMPLOI Beef Butler OneConcept

Cher client, chère cliente, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Lisez attentivement les indications suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l’appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit : SOMMAIRE Consignes de sécurité 40 Aperçu de l‘appareil 42 Accessoires 43 Assemblage 44 FABRICANT ET IMPORTATEUR (GB) Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne. Importateur pour la Grande Bretagne : Chal-Tec UK limited Unit 6 Riverside Business Centre Brighton Road Shoreham-by-Sea BN43 6RE Royaume Uni40

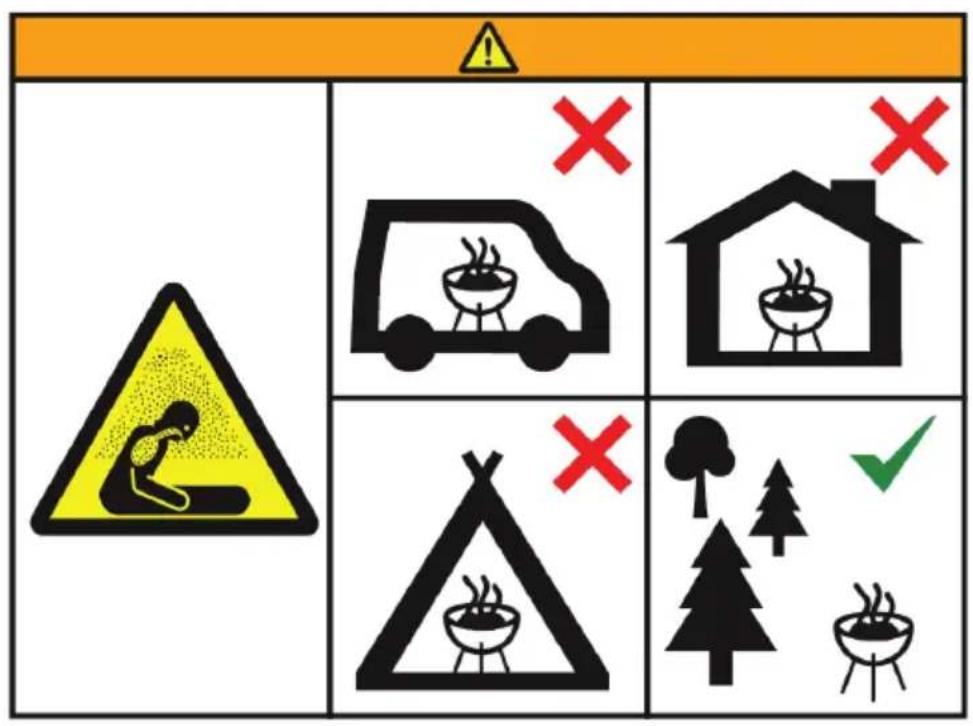

Risque d'étouffement ! Le barbecue au charbon est uniquement destiné à une utilisation en extérieur. Il ne doit pas être utilisé dans un bâtiment, un garage ou d'autres espaces clos. Des fumées toxiques peuvent se former et provoquer un étouffement.

• Placez toujours le barbecue sur une surface ferme, plane et résistante à la chaleur, loin des clôtures, des branches en surplomb et d'autres matériaux infl ammables.

• Le barbecue doit toujours être surveillé par un adulte compétent.

• Utiliser uniquement des aides à l'allumage conformes à la norme EN 1860-3. N'utilisez jamais d'alcool dénaturé, d'huile de paraf ne, d'alcool méthylique, d'essence ou de solvants similaires pour allumer le barbecue. Utilisez un allume feu liquide approprié et suivez les instructions du fabricant. Arrêtez d'ajouter de l'allume-feu liquide lorsque le charbon de bois brûle.

• La plupart des pièces métalliques deviennent chaudes. Portez des gants de protection lorsque vous touchez le barbecue ou retournez les aliments. Le barbecue ne doit pas être déplacé pendant le fonctionnement.

• Si de la graisse coule sur le charbon de bois, il s'enfl ammera. Préparez un pulvérisateur d'eau nement réglé pour éteindre de telles fl ammes et empêcher les aliments de brûler.

• Lorsque la cuisson est terminée, éteignez le charbon avec un jet n ou recouvrez le charbon de sable.

• Assurez-vous que le barbecue est complètement froid avant de le déplacer et de vider les cendres.

• Prolongez la durée de vie des pièces métalliques en ne laissant pas le barbecue sans protection à l'extérieur. Idéalement, le barbecue doit être rangé dans un garage ou un abri de jardin lorsqu'il n'est pas utilisé.

• Ne placez pas les grillades tant que le combustible n'est pas recouvert d'une couche de cendres !

• Tenez les enfants et les animaux domestiques à distance de l'appareil.41

Remarque : Vériez que la livraison est complète avant d'assembler le barbecue. Bien que le fabricant ait fait tout son possible pour enlever les bords tranchants du barbecue, prenez des précautions avec toutes les pièces pour éviter les blessures.43

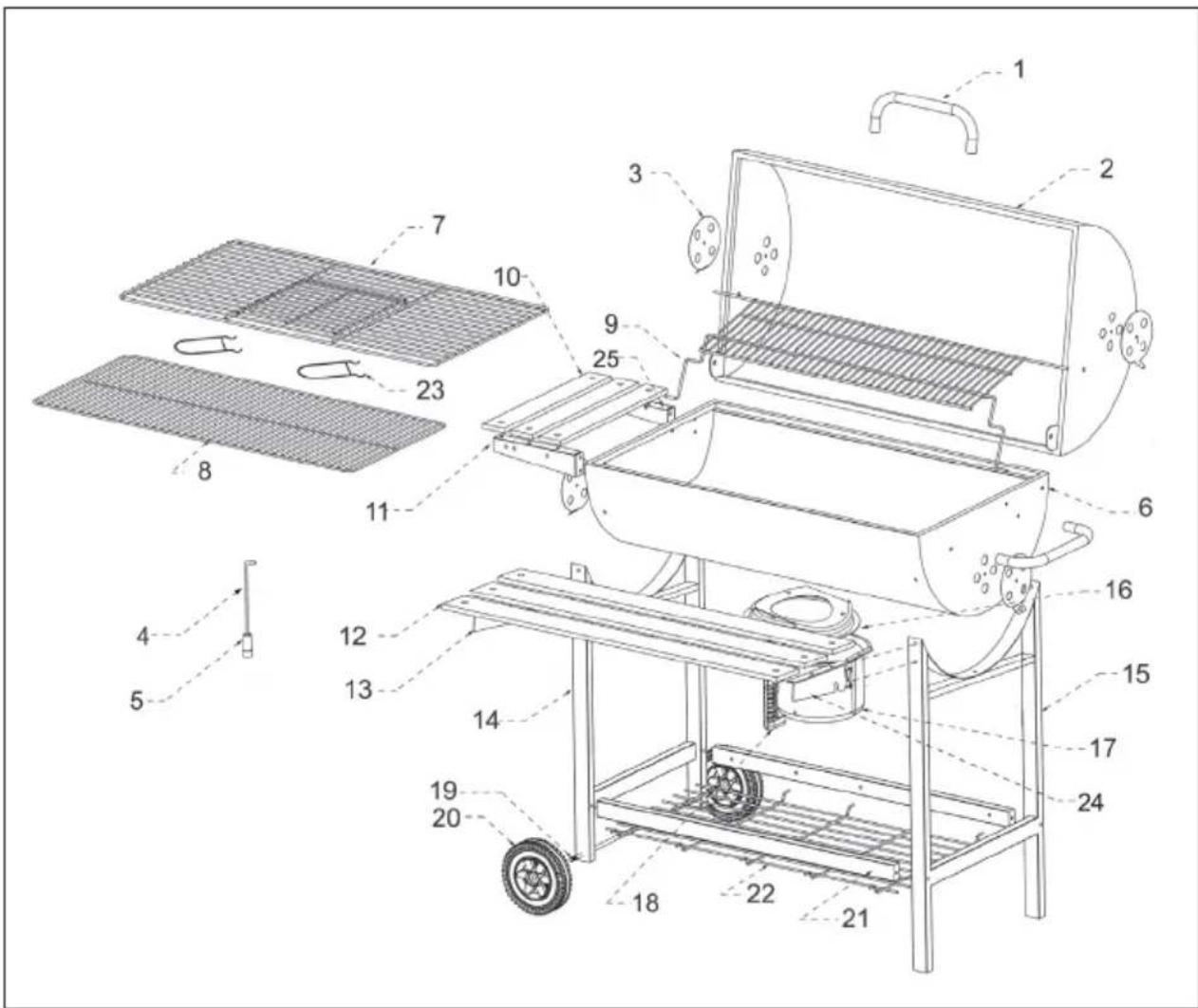

ACCESSOIRES N° Description Qté N° Description Qté 1 Poignée 2 13 Support de tablette avant 2 2 Couvercle 1 14 Pied court 1 3 Ouverture de ventilation 4 15 Pied long 1 4 Tige d'aération 1 16 Pièce de raccordement 1 5 Poignée en bois 1 17 Bac à cendres 1 6 Foyer 1 18 Poignée en bakélite 1 7 Grille de cuisson 1 19 Axe 1 8 Grille de charbon de bois 1 20 Roue 2

Grille de maintien au chaud 1 21 Renfort en métal 2 10 Tablette latérale 3 22 Grille métallique 1

Support pour tablette latérale 2 23 Poignée de grille 2 12 Tablette avant 3 24 Support de tablette avant 1

Support pour tablette latérale

Vis et autres pièces de montage N° Description Qté N° Description Qté

ASSEMBLAGE Remarque ne serrez pas les vis avant la n de l'assemblage du barbecue.

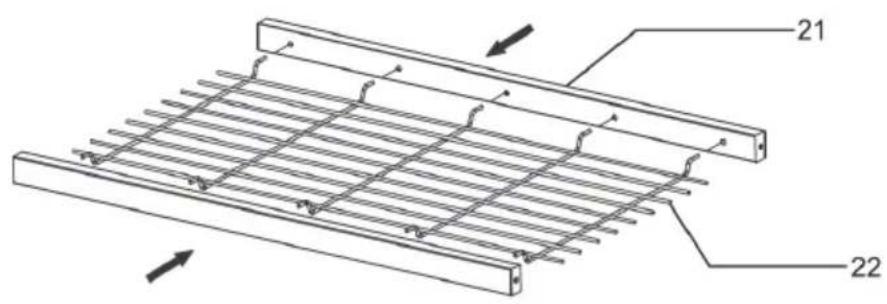

Insérez les extrémités de la grille (22) dans les trous correspondants du support métallique (21).

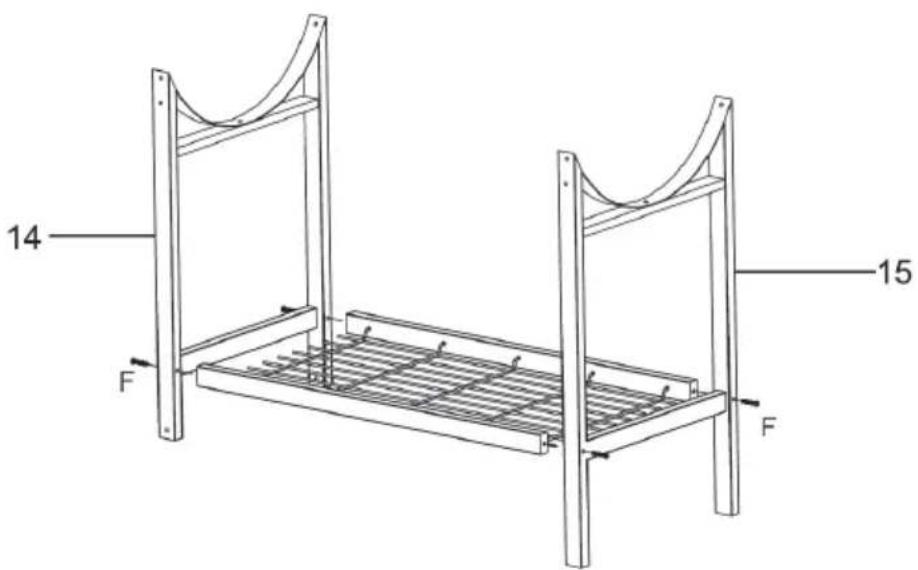

Fixez le pied court (14) avec 2 vis (F) sur un côté du support métallique. Fixez le pied long (15) avec 2 vis (F) de l'autre côté du support métallique (21).45

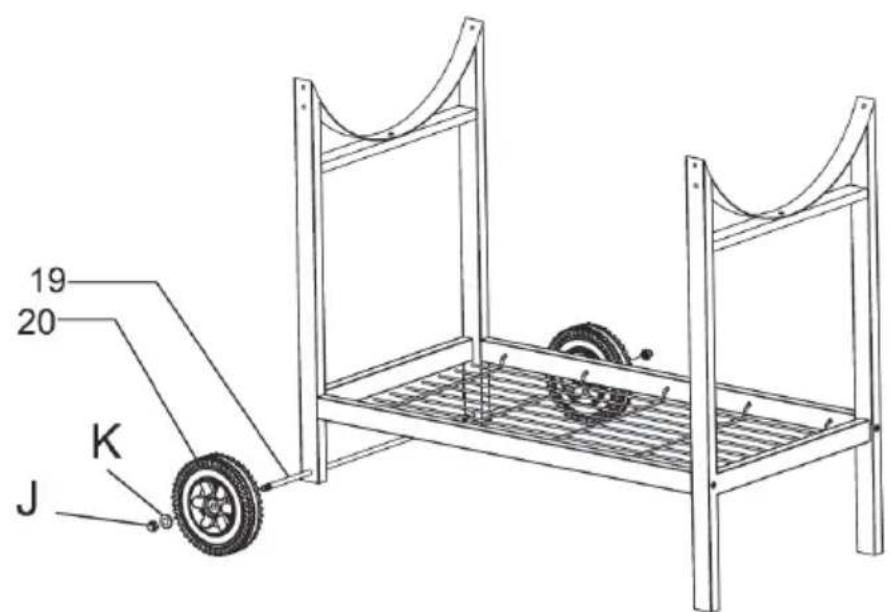

Passez l'essieu (19) dans les trous du pied court (14) et xez les roues (20) de chaque côté de l'essieu. Fixez la rondelle (K) aux deux extrémités de l'essieu et serrez avec 2 écrous M8 (J).

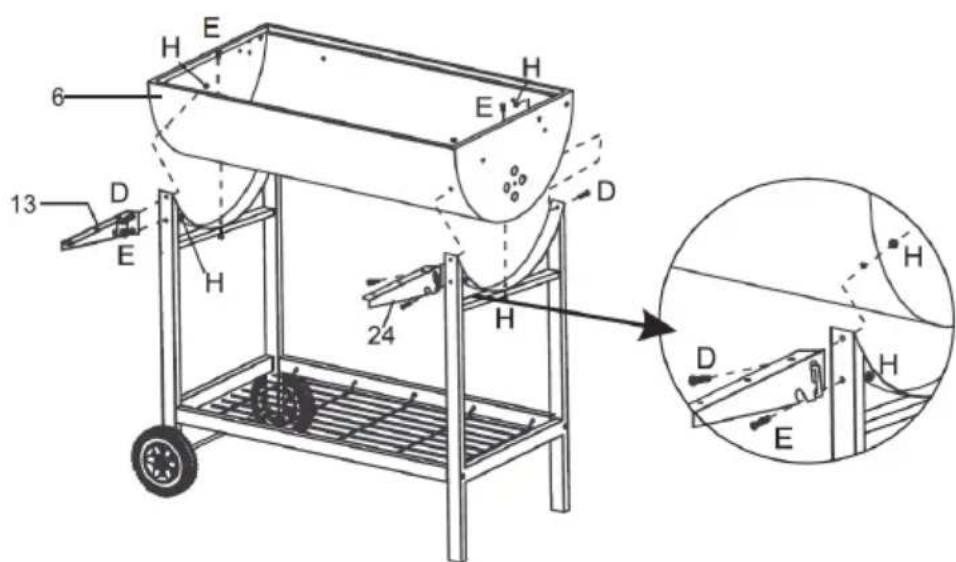

Fixez le foyer (6) et le support de la tablette avant (13 & 24) aux pieds avec 4 vis (D), 4 boulons (E) et 8 écrous M6 (H).46

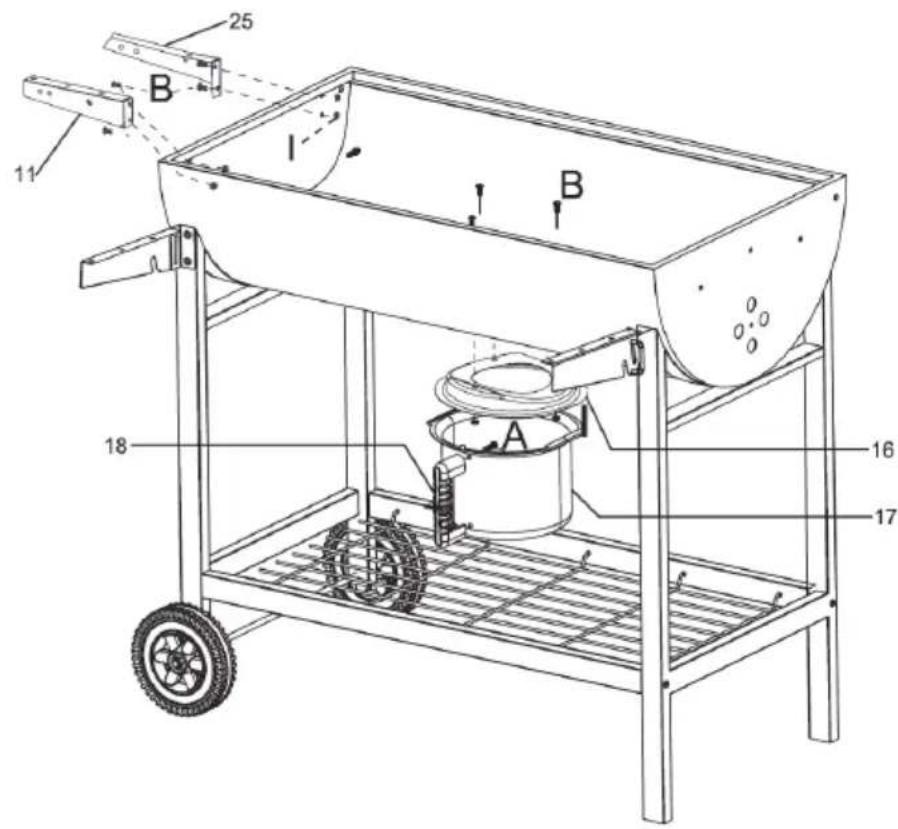

Fixez la pièce de raccordement du bac à cendres (16) au dessous du foyer (6) avec 3 vis (B) et 3 écrous (I). Fixez la poignée en bakélite au bac à cendres à l'aide de 2 vis (A). Attachez le bac à cendres à la pièce de raccordement. Fixez les supports de la tablette latérale (11 & 25) sur le côté du foyer avec 4 vis (B) et 4 écrous (I).47

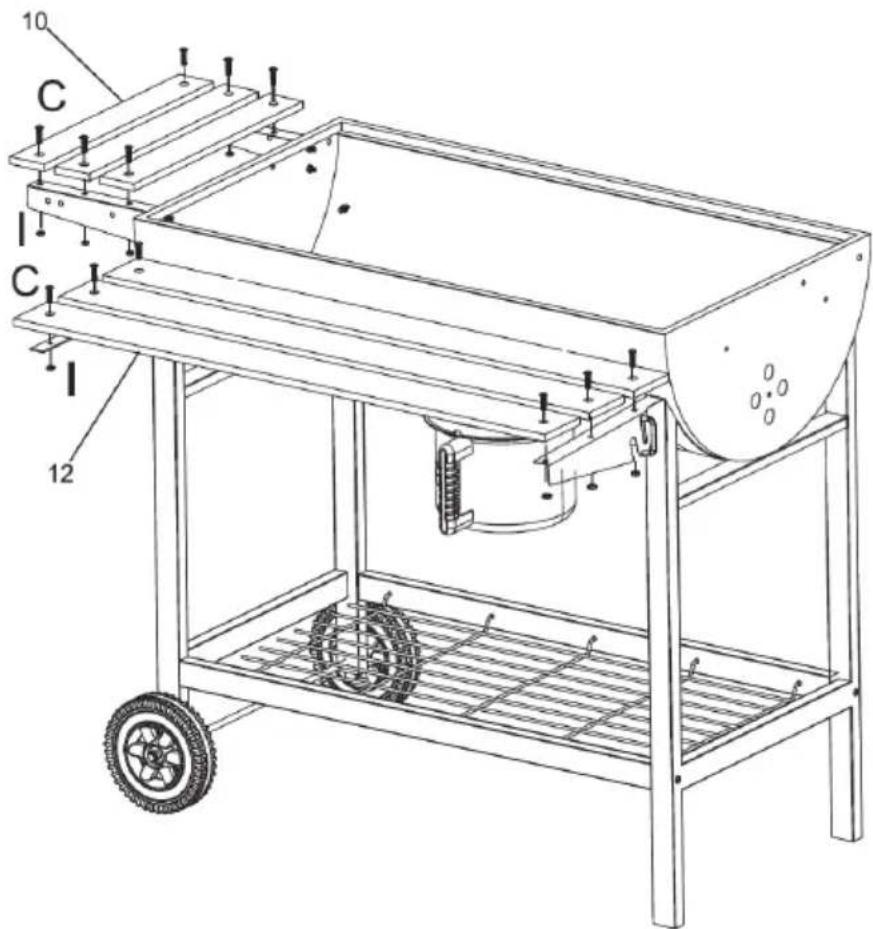

Fixez les parties en bois de la tablette avant (12) au support de la tablette avant (13) avec 6 vis (C) et 6 écrous (I). Placez les planches de la tablette latérale (10) sur leurs supports (11) et xez-les avec 6 vis (C) et 6 écrous (I).48

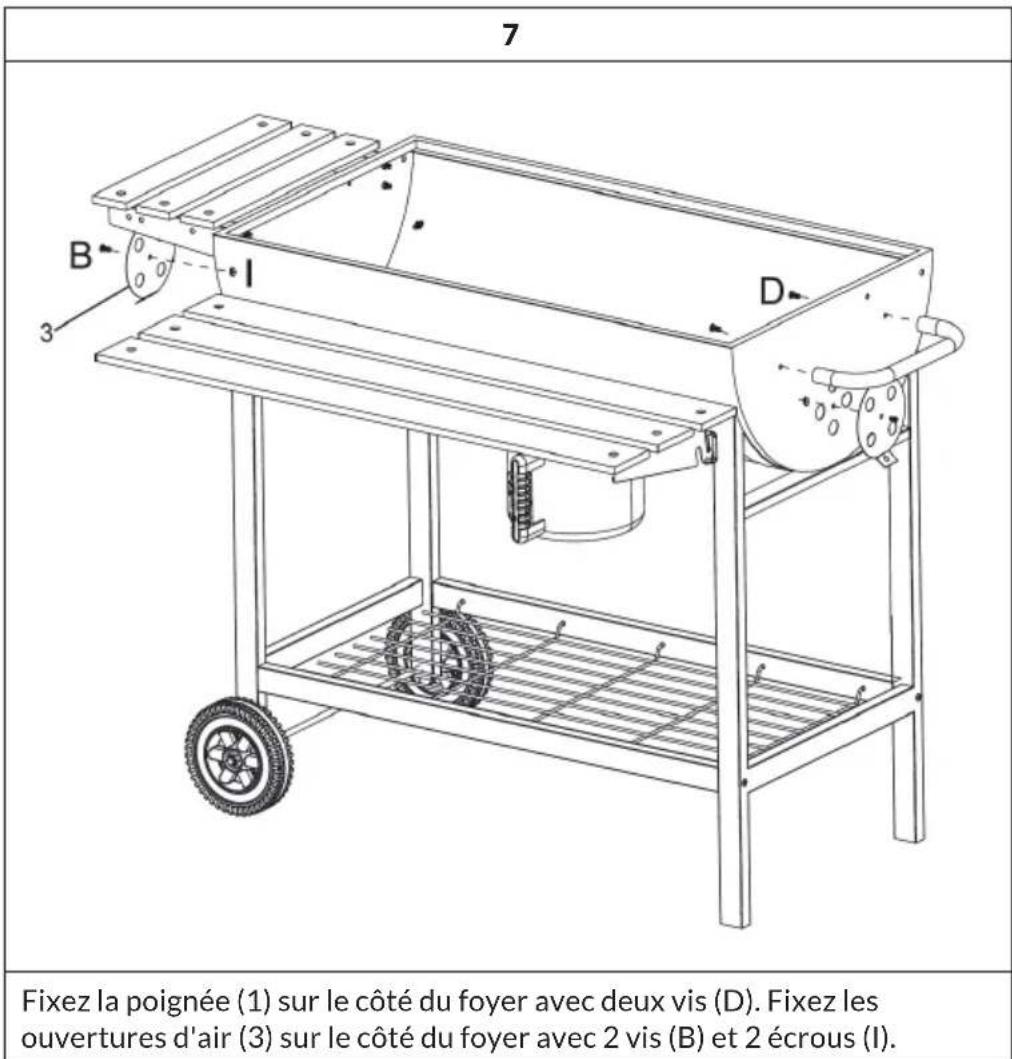

Fixez la poignée (1) sur le côté du foyer avec deux vis (D). Fixez les ouvertures d'air (3) sur le côté du foyer avec 2 vis (B) et 2 écrous (I).49

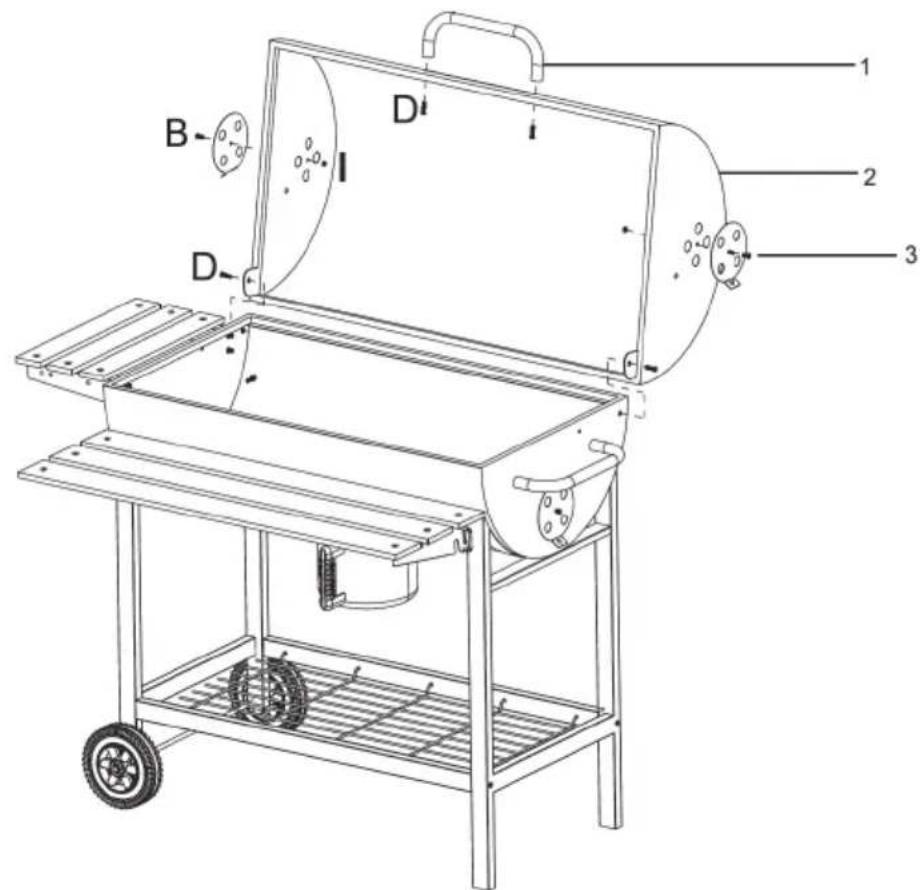

Placez le couvercle (2) sur le foyer (6). Alignez le trou leté à l'arrière du couvercle avec les trous du foyer et xez le couvercle avec 2 vis (D). Fixez les ouvertures d'aération (3) sur le côté du foyer avec 2 vis (B) et 2 écrous (I). Fixez la poignée métallique (1) à l'avant du foyer avec deux vis (D).50

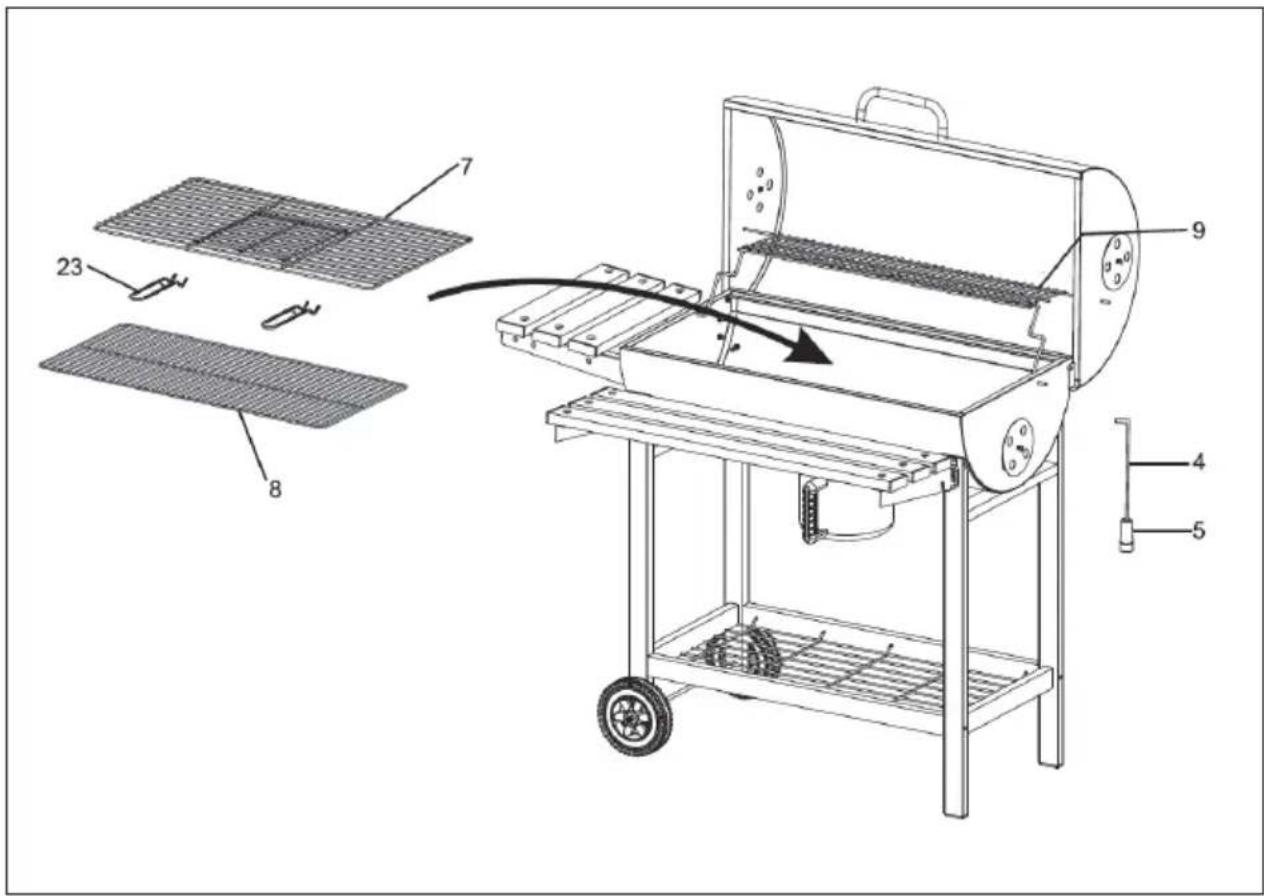

Lorsque toutes les pièces sont entièrement assemblées, serrez toutes les vis et tous les écrous. Placez la grille à charbon (8) dans le foyer. Placez la grille de cuisson (7) sur le foyer et xez la grille de réchauffement entre le couvercle et le foyer. Enn, xez les poignées de la grille (23) à la grille de cuisson.51
