MANUALE UTENTE Beef Butler OneConcept

Gentile cliente, la ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto. INDICE Avvertenze di sicurezza 52 Descrizione del dispositivo 54 Accessori 55 Assemblaggio 56 PRODUTTORE E IMPORTATORE (UK) Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania. Importatore per la Gran Bretagna: Chal-Tec UK limited Unit 6 Riverside Business Centre Brighton Road Shoreham-by-Sea BN43 6RE Regno Unito52

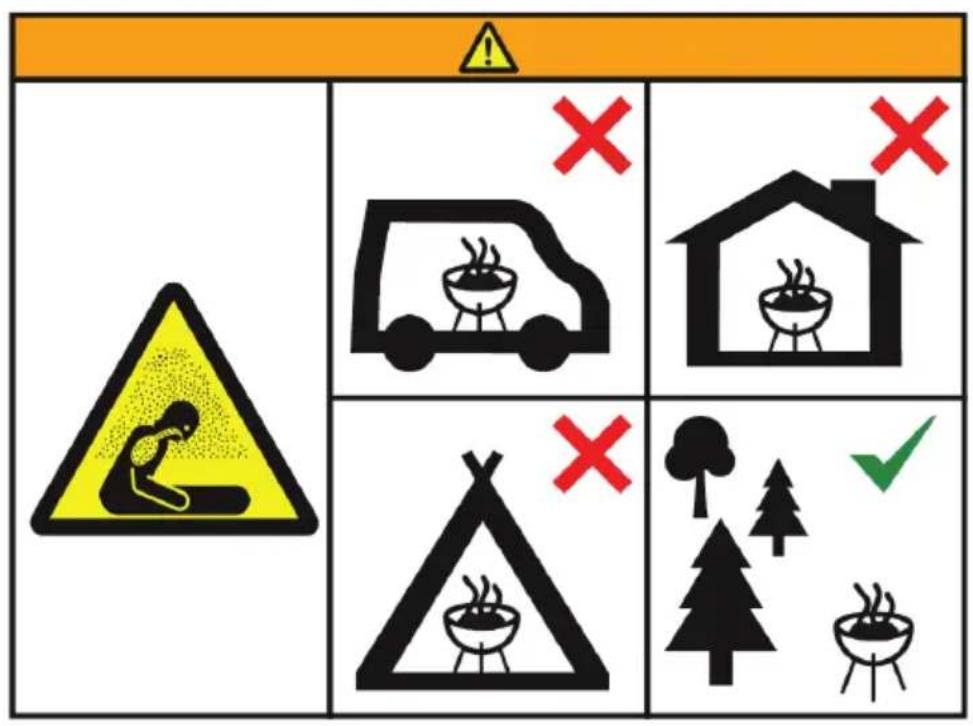

AVVERTIMENTO Pericolo di soffocamento! La griglia a carbonella può essere utilizzata solo all'aperto. Non può essere utilizzato in edi ci, garage o altri ambienti al chiuso. Possono formarsi vapori tossici, che provocano il soffocamento.

• Posizionare sempre la griglia su una super cie stabile, piana e resistente al calore, a distanza suf ciente da recinti, rami e altri materiali in ammabili.

• La griglia deve essere sempre tenuta sotto controllo da una persona adulta e in grado di utilizzarla in sicurezza.

• Usare solo accendifuoco conformi a EN1860-3. Non utilizzare assolutamente spirito, olio di paraf na, metanolo, benzina o solventi simili per accendere la griglia. Utilizzare un liquido accendifuoco adatto e rispettare le indicazioni d'uso del produttore. Quando la carbonella arde, non aggiungere altro liquido accendifuoco.

• La maggior parte dei componenti metallici diventa bollente. Indossare guanti protettivi quando si tocca la griglia o si girano le pietanze. La griglia non può essere spostata durante l'uso.

• Quando il grasso gocciola sulle braci possono formarsi amme. Tenere un nebulizzatore con dell'acqua a portata di mano per estinguere tali amme ed evitare di bruciare gli alimenti.

• Al termine della cottura, spegnere le braci con il nebulizzatore o coprirle con della sabbia.

• Assicurarsi che la griglia si sia completamente raffreddata prima di spostarla o rimuovere la cenere.

• Per permettere ai componenti metallici di durare a lungo, non lasciare la griglia all'aperto senza protezione. Si consiglia di conservare la griglia in garage o capanni quando non viene utilizzata.

• Poggiare gli alimenti da grigliare solo quando la carbonella è coperta da uno strato di cenere!

• Tenere bambini e animali domestici lontano dal dispositivo.53

Nota: controllare che il volume di consegna sia completo prima di assemblare la griglia. Sebbene il produttore si sia impegnato al massimo per rimuovere bordi taglienti, maneggiare con attenzione i componenti per evitare lesioni.55

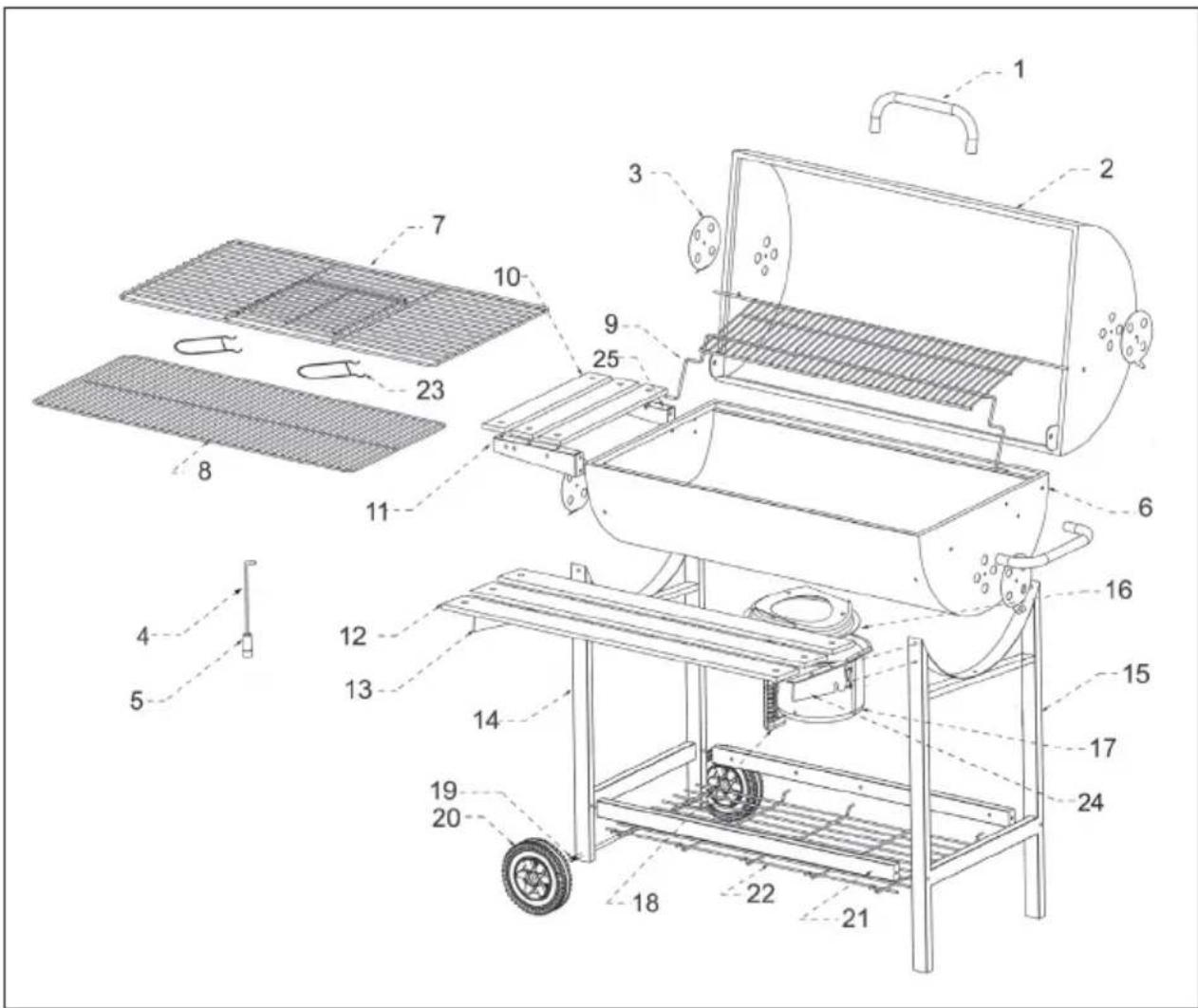

ACCESSORI N. Denominazione Pz. N. Denominazione Pz. 1 Impugnatura 2 13 Supporti per l'appoggio anteriore

2 Coperchio 1 14 Gamba d'appoggio corta 1 3 Apertura di ventilazione 4 15 Gamba d'appoggio lunga 1 4 Asta di ventilazione 1 16 Connettore 1 5 Impugnatura di legno 1 17 Contenitore per la cenere 1 6 Vasca per la carbonella 1 18 Impugnatura in bachelite 1 7 Griglia di cottura 1 19 Asse 1 8 Griglia per la carbonella 1 20 Ruota 2

Griglia per mantenimento calore 1 21 Montante in metallo 2 10 Piano d'appoggio laterale 3 22 Griglia in cavo metallico 1

Supporti per il ripiano laterale 2 23 Impugnatura per la griglia 2 12 Appoggio anteriore 3 24 Supporti per l‘appoggio anteriore

Supporti per il ripiano laterale

Viti e altri componenti di montaggio N. Denominazione Pz. N. Denominazione Pz.

ASSEMBLAGGIO Nota: non stringere completamente le viti prima di aver assemblato la griglia.

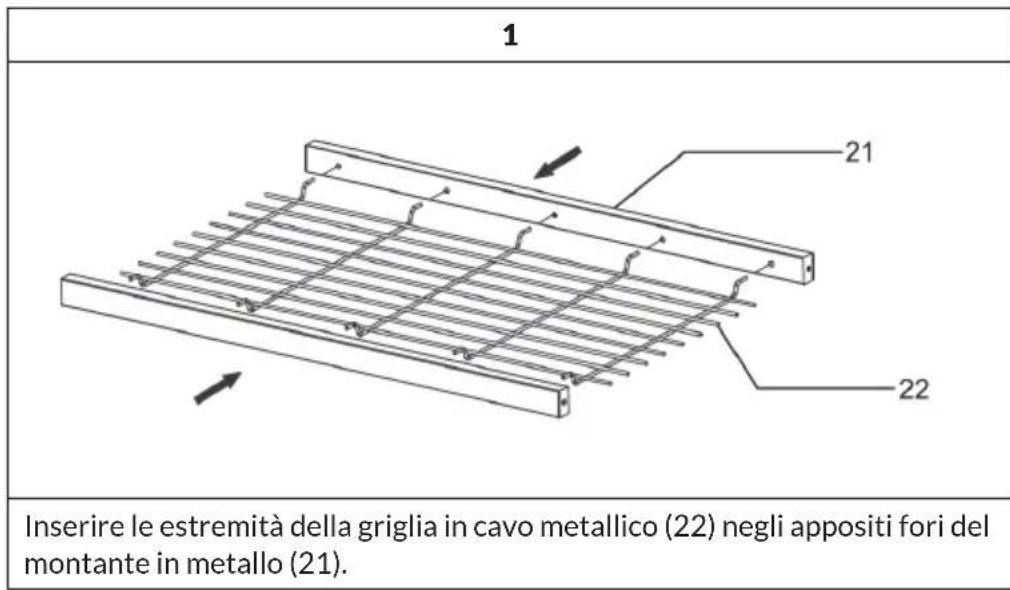

Inserire le estremità della griglia in cavo metallico (22) negli appositi fori del montante in metallo (21).

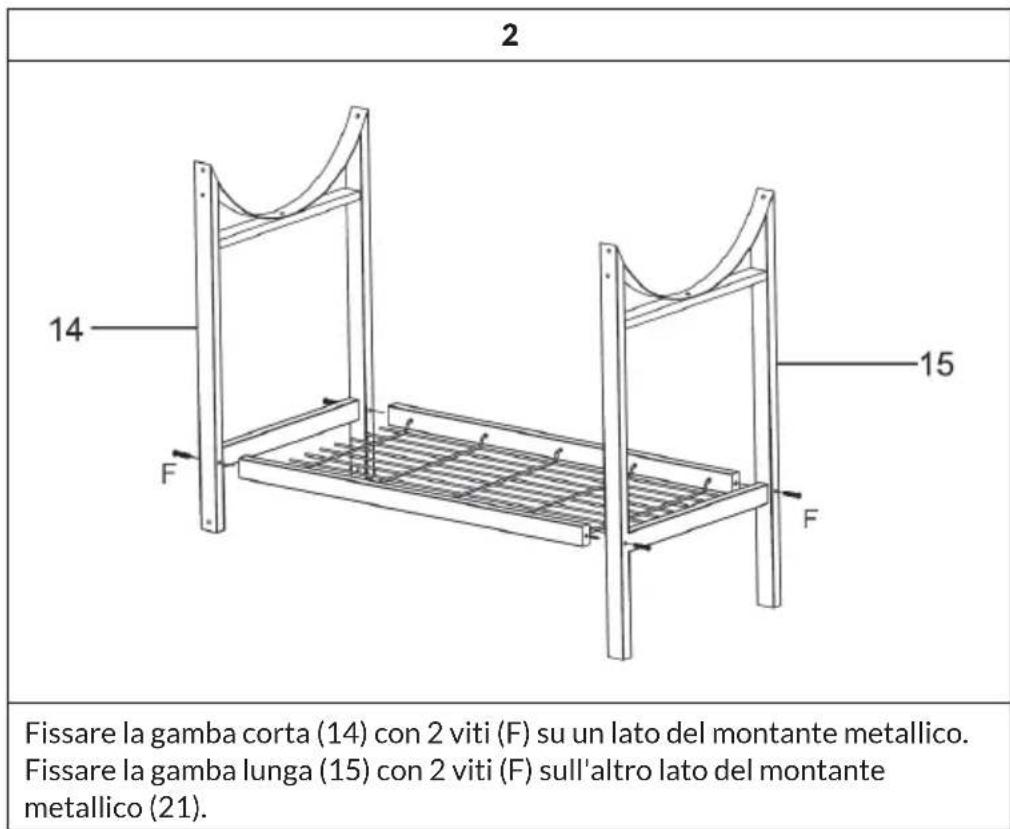

Fissare la gamba corta (14) con 2 viti (F) su un lato del montante metallico. Fissare la gamba lunga (15) con 2 viti (F) sull'altro lato del montante metallico (21).57

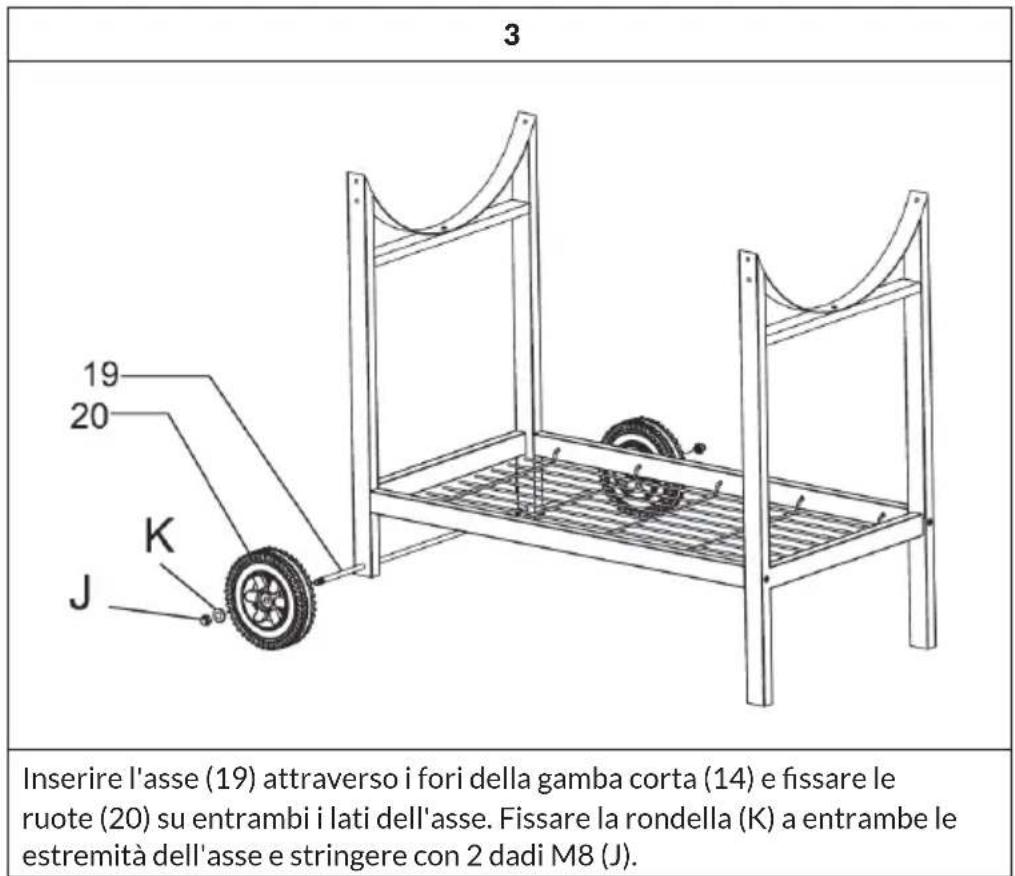

Inserire l'asse (19) attraverso i fori della gamba corta (14) e ssare le ruote (20) su entrambi i lati dell'asse. Fissare la rondella (K) a entrambe le estremità dell'asse e stringere con 2 dadi M8 (J).

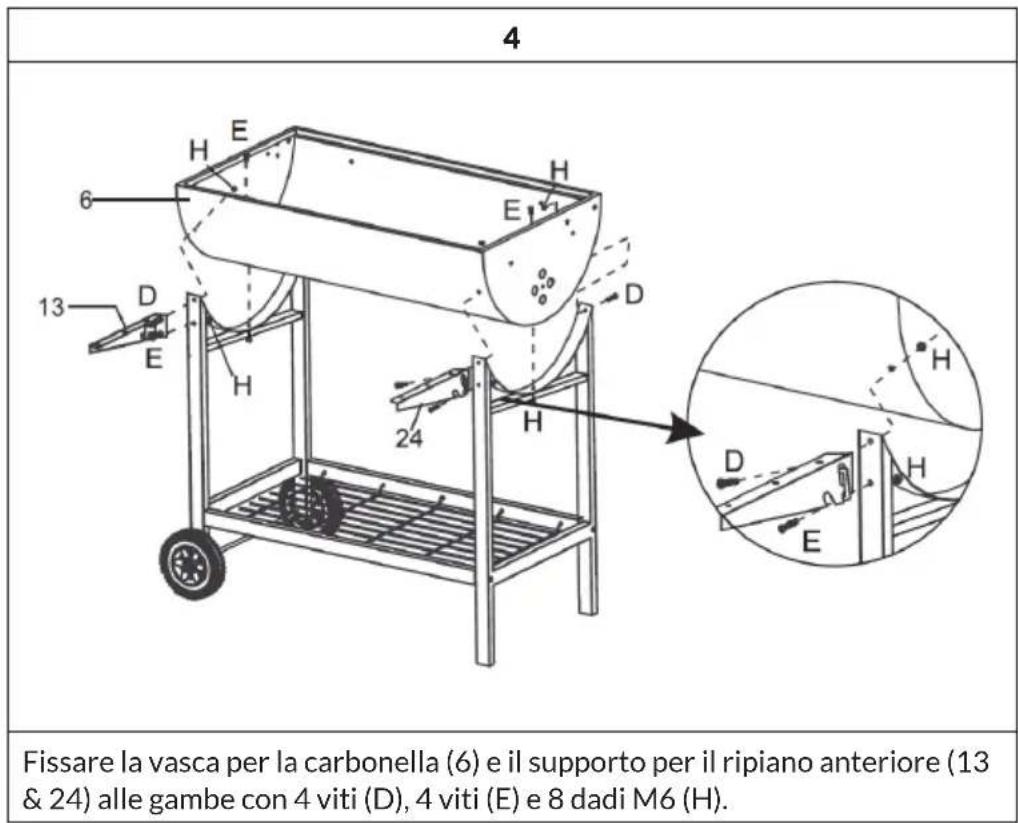

Fissare la vasca per la carbonella (6) e il supporto per il ripiano anteriore (13 & 24) alle gambe con 4 viti (D), 4 viti (E) e 8 dadi M6 (H).58

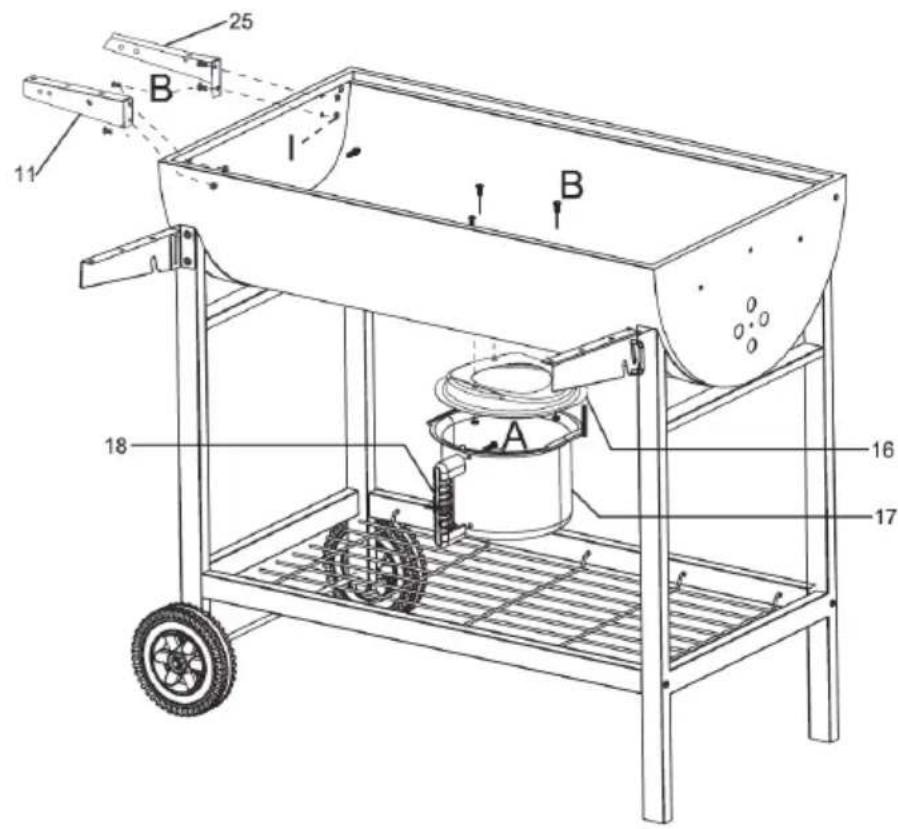

Fissare il connettore per il contenitore della cenere (16) al fondo della vasca per la carbonella (6) con 3 viti (B) e 3 dadi (I). Fissare l'impugnatura in bachelite al contenitore della cenere con 2 viti (A). Fissare il contenitore della cenere al connettore. Fissare i supporti per il ripiano laterale (11 & 25) al lato della vasca per la carbonella con 4 viti (B) e 4 dadi (I).59

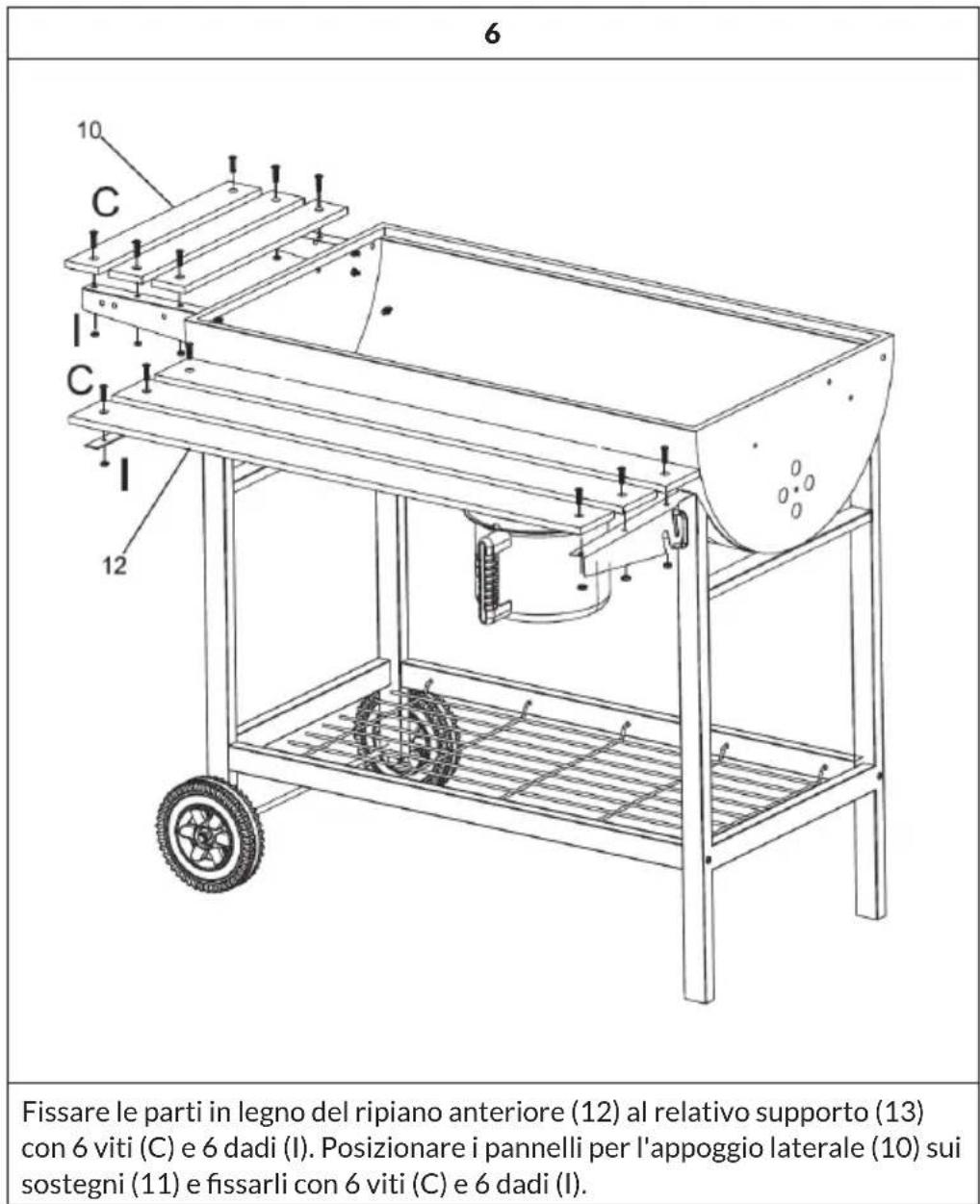

Fissare le parti in legno del ripiano anteriore (12) al relativo supporto (13) con 6 viti (C) e 6 dadi (I). Posizionare i pannelli per l'appoggio laterale (10) sui sostegni (11) e ssarli con 6 viti (C) e 6 dadi (I).60

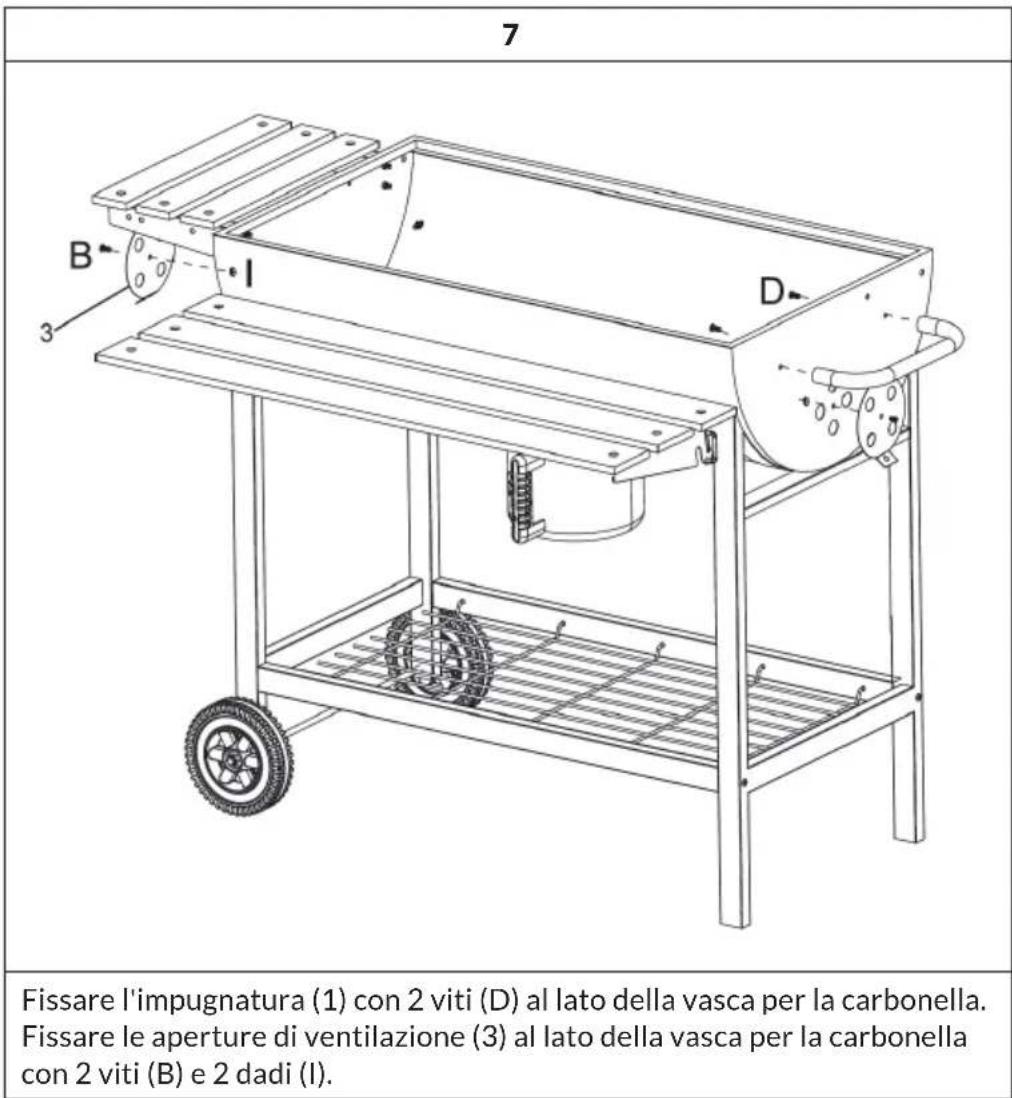

Fissare l'impugnatura (1) con 2 viti (D) al lato della vasca per la carbonella. Fissare le aperture di ventilazione (3) al lato della vasca per la carbonella con 2 viti (B) e 2 dadi (I).61

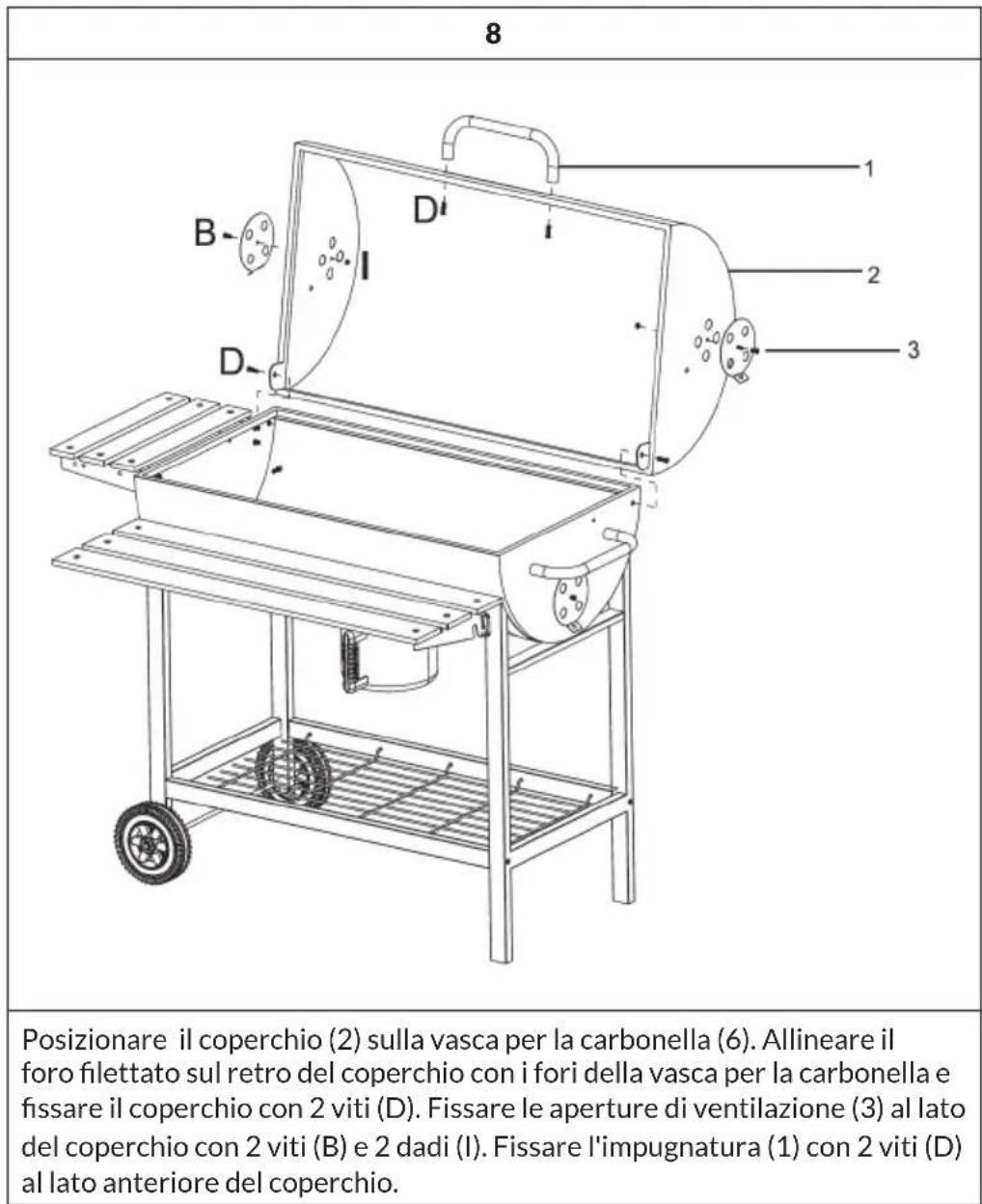

Posizionare il coperchio (2) sulla vasca per la carbonella (6). Allineare il foro lettato sul retro del coperchio con i fori della vasca per la carbonella e ssare il coperchio con 2 viti (D). Fissare le aperture di ventilazione (3) al lato del coperchio con 2 viti (B) e 2 dadi (I). Fissare l'impugnatura (1) con 2 viti (D) al lato anteriore del coperchio.62

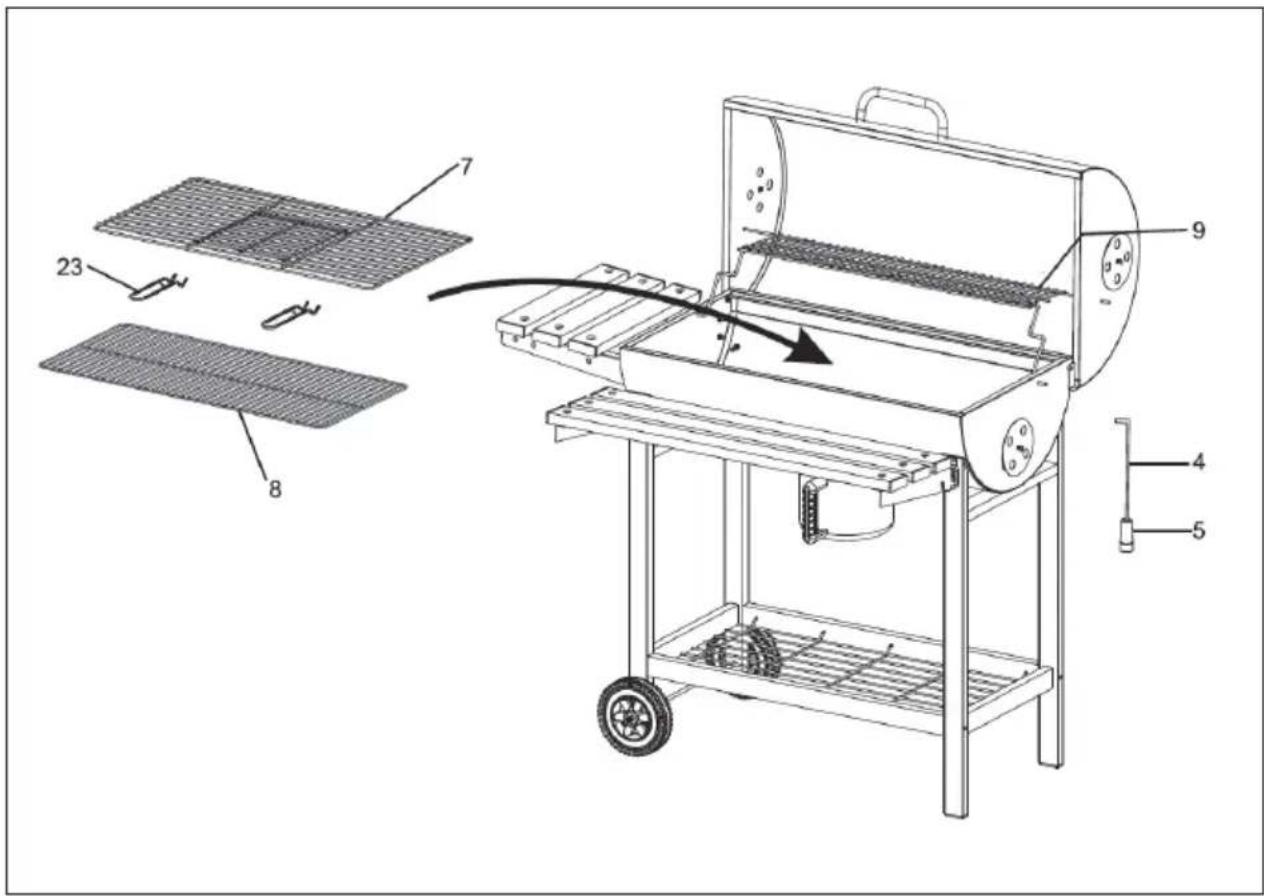

Quando tutte le parti sono completamente assemblate, stringere tutte le viti e i dadi. Poggiare la griglia per la carbonella (8) nella vasca. Posizionare la griglia (7) sulla vasca e ssare la griglia di mantenimento calore tra il coperchio e la vasca per la carbonella. Inne, ssare le impugnature alla griglia (23).
