BEDIENUNGSANLEITUNG Beef Butler OneConcept

Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten: INHALTSVERZEICHNIS Sicherheitshinweise 4 Geräteübersicht 6 Zubehör 7 Zusammenbau 8 HERSTELLER & IMPORTEUR (UK) Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Importeur für Großbritannien: Chal-Tec UK limited Unit 6 Riverside Business Centre Brighton Road Shoreham-by-Sea BN43 6RE United Kingdom English 15 Español 27 Français 39 Italiano 514

SICHERHEITSHINWEISE WARNUNG Erstickungsgefahr! Der Hoolzkohlegrill ist nur zur Nutzung im Freien bestimmt. Er darf nicht in Gebäuden, Garagen oder anderen geschlossenen Bereichen verwendet werden. Es können sich giftige Dämpfe bilden, die zum Ersticken führen.

• Stellen Sie den Grill immer auf eine feste, ebene und hitzebeständige Ästen und anderen brennbaren Stoffen.

• Der Grill muss stets von einer sachkundigen erwachsenen Person überwacht werden.

Benzin oder ähnliche Lösungsmittel. Verwenden Sie zum Anzünden einen geeigneten Flüssiganzünder und befolgen Sie dabei die Herstellerhinweise. Fügen Sie keinen Flüssiganzünder mehr hinzu, wenn die Kohle brennt.

• Die meisten Teile aus Metall werden heiß. Tragen Sie Schutzhandschuhe, wenn Sie den Grill berühren oder das Grillgut wenden. Der Grill darf während des Betriebes nicht bewegt werden.

einen fein eingestellten Wassersprüher bereit, um solche Flammen zu löschen und das Verbrennen des Grillguts zu verhindern.

• Wenn das Grillen beendet ist, löschen Sie die Kohle mit einem feinen Sprühnebel ab oder bedecken die Kohle mit Sand.

• Stellen Sie sicher, dass der Grill vollständig abgekühlt ist, bevor Sie ihn bewegen und die Asche leeren.

• Verlängern Sie die Lebenszeit der Metallteile, indem Sie den Grill nicht ungeschützt im Freien stehen lassen. Idealerweise sollte der Grill in einer Garage oder einem Gartenschuppen aufbewahrt werden, wenn er nicht gebraucht wird.

• Legen Sie das Grillgut erst auf, wenn der Brennstoff mit einer Ascheschicht bedeckt ist!

• Halten Sie Kinder und Tiere vom Gerät fern.5

Hinweis: Überprüfen Sie den Lieferumfang auf Vollständigkeit hin, bevor Sie den Grill zusammensetzen. Obwohl der Hersteller jede Anstrengung unternommen hat, scharfe Kanten vom Grill zu entfernen, müssen Sie mit allen Teilen vorsichtig umgehen, um Verletzungen zu vermeiden.7

ZUBEHÖR Nr. Bezeichnung Stk. Nr. Bezeichnung Stk. 1 Griff 2 13 Stütze für vordere Ablage 2 2 Deckel 1 14 Kurzes Standbein 1 3 Luftöffnung 4 15 Langes Standbein 1 4 Entlüftungsstange 1 16 Verbindungsstück 1 5 Holzgriff 1 17 Aschebehälter 1 6 Feuerwanne 1 18 Bakelitgriff 1 7 Grillrost 1 19 Achse 1 8 Kohlerost 1 20 Rad 2 9 Warmhalterost 1 21 Metallstrebe 2 10 Seitenablagebrett 3 22 Drahtrost 1 11 Stütze für Seitenablage 2 23 Rost-Griff 2 12 Vordere Ablage 3 Schrauben und andere Montageteile Nr. Bezeichnung Stk. Nr. Bezeichnung Stk.

ZUSAMMENBAU Hinweis: Ziehen Sie die Schrauben nicht fest, bevor Sie den Grill zusammengebaut haben.

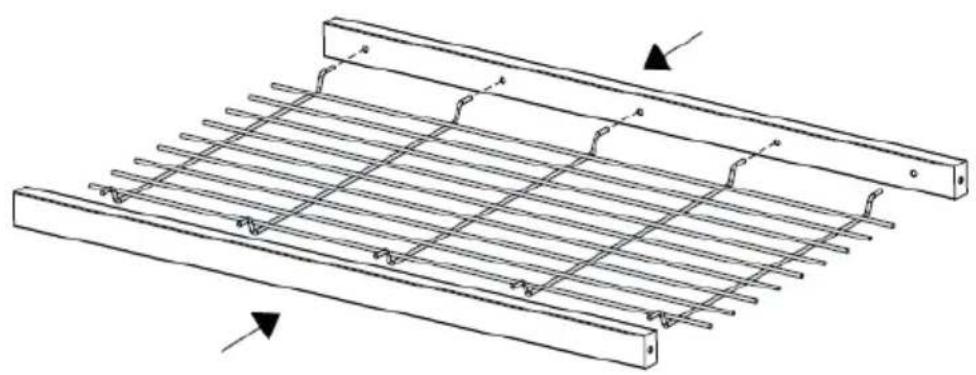

Führen Sie die Enden des Drahrosts (22) in die passenden Löcher der Metallstrebe (21) ein.

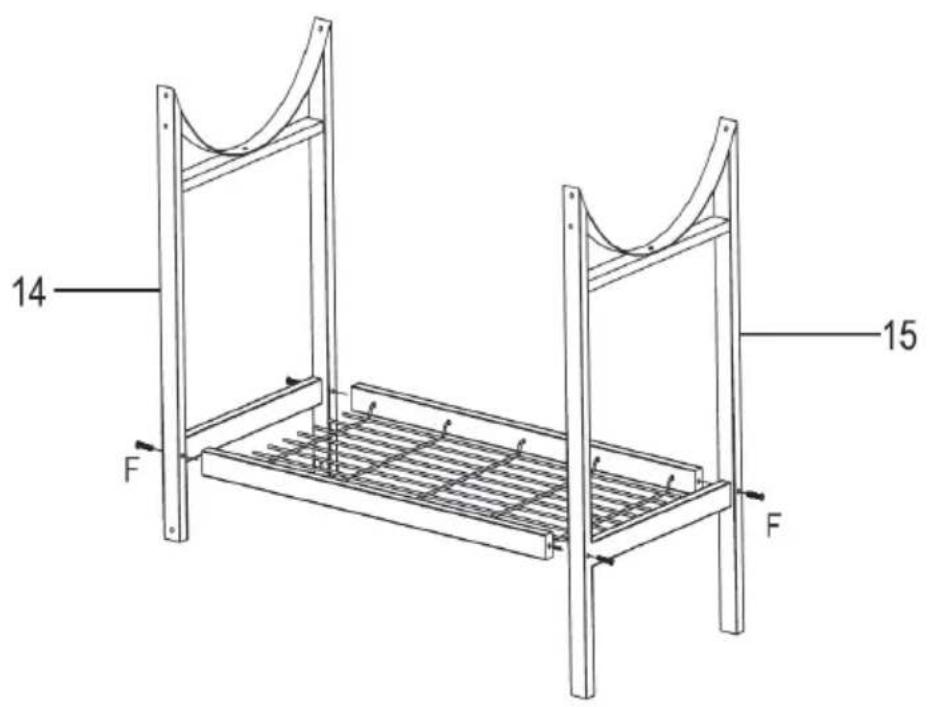

Befestigen Sie das kurze Bein (14) mit 2 Schrauben (F) an einer Seite der Metallstrebe. Befestigen Sie das lange Bein (15) mit 2 Schrauben (F) an der anderen Seite der Metallstrebe (21).9

Stecken Sie die Achse (19) durch die Löcher des kurzen Beins (14) und befestigen Sie die Räder (20) an beiden Seiten der Achse. Befestigen Sie die Unterlegscheibe (K) an beiden Enden der Achse und ziehen Sie sie mit 2 M8-Muttern (J) fest.

Befestigen Sie die Feuerwanne (6) und die Stütze für die vordere Ablage (13) mit 4 Schrauben (D), 4 Stück Schrauben (E) und 8 M6-Muttern (H) an den Beinen.11

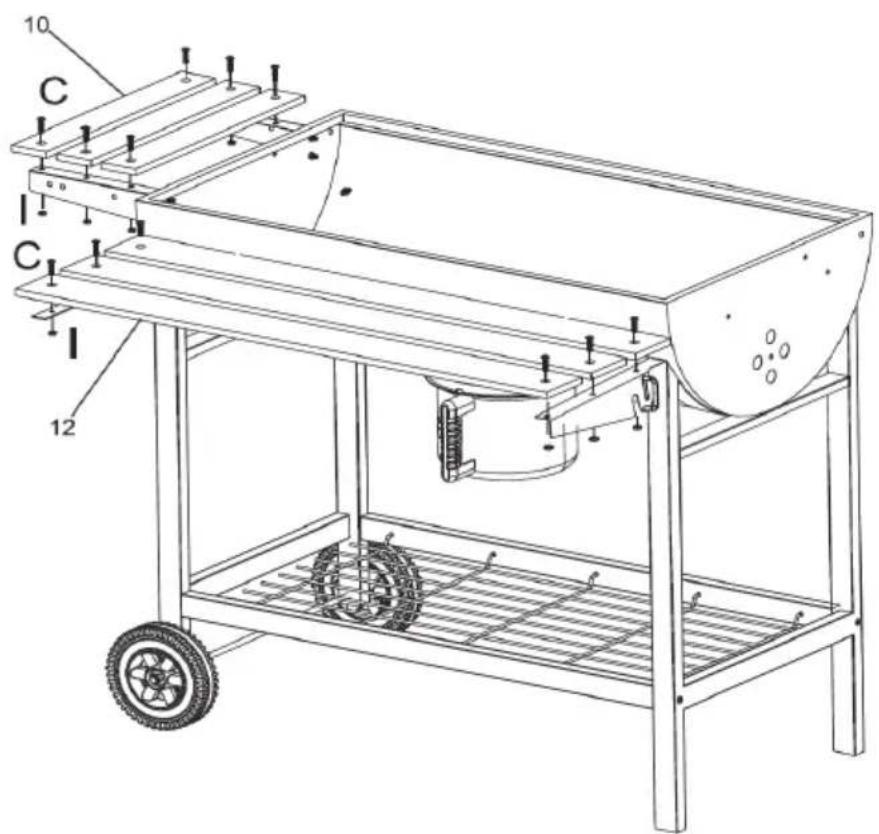

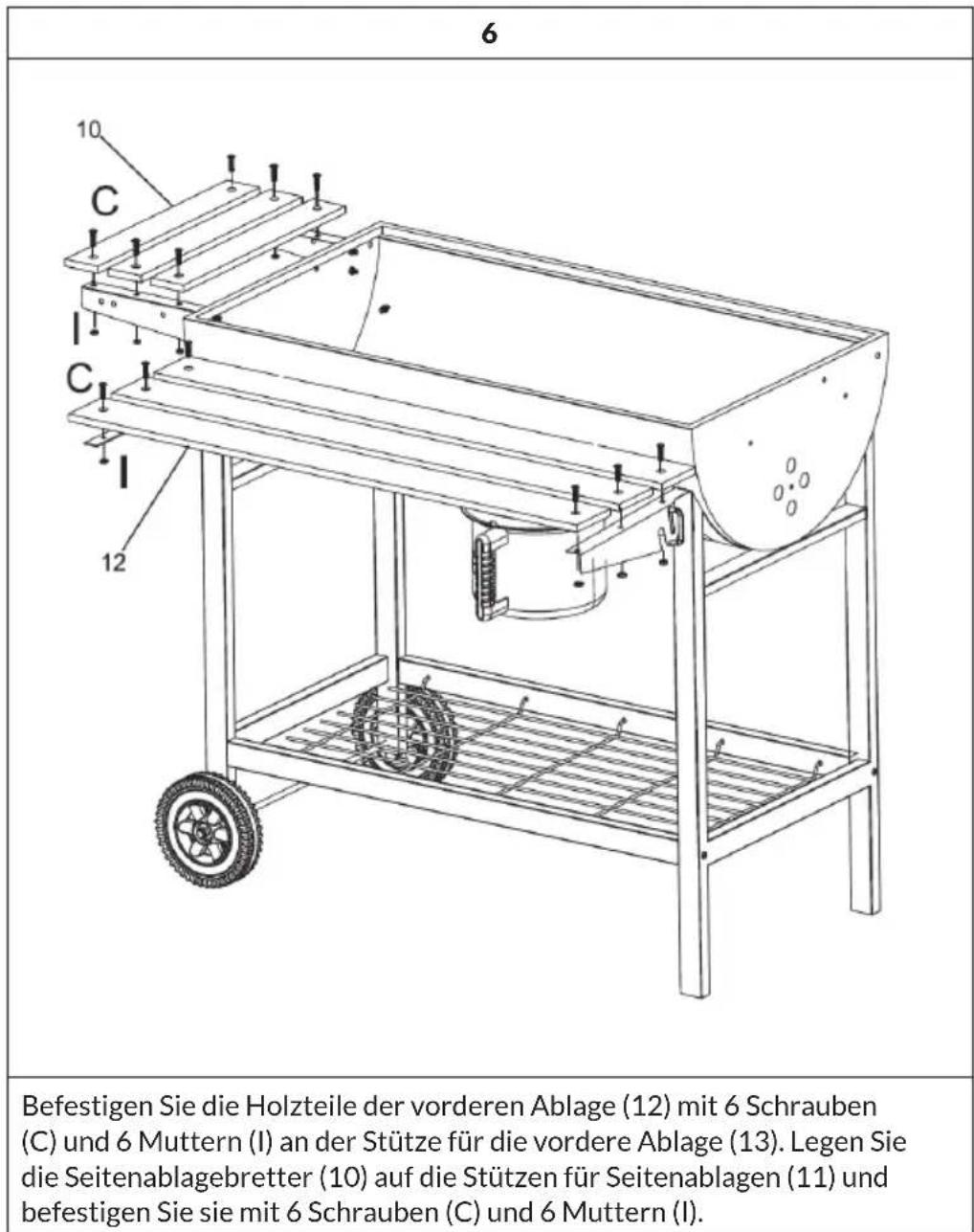

Befestigen Sie die Holzteile der vorderen Ablage (12) mit 6 Schrauben (C) und 6 Muttern (I) an der Stütze für die vordere Ablage (13). Legen Sie die Seitenablagebretter (10) auf die Stützen für Seitenablagen (11) und befestigen Sie sie mit 6 Schrauben (C) und 6 Muttern (I).11

Befestigen Sie die Holzteile der vorderen Ablage (12) mit 6 Schrauben (C) und 6 Muttern (I) an der Stütze für die vordere Ablage (13). Befestigen Sie die Stützen für die Seitenablage (11) mit 4 Schrauben (B) und 4 Muttern (I) an der Seite der Feuerwanne. Legen Sie die Seitenablagebretter (10) auf die Stützen für Seitenablagen (11) und befestigen Sie sie mit 6 Schrauben (C) und 6 Muttern (I).10

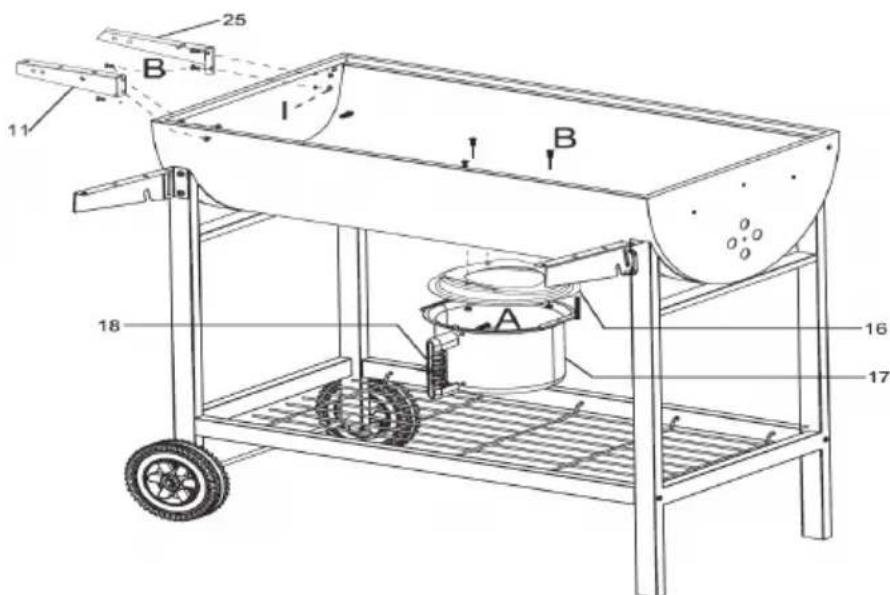

Befestigen Sie das Verbindungsstück des Aschebehälters (16) mit 3 Schrauben (B) und 3 Muttern (I) am Boden der Feuerwanne (6). Befestigen Sie den Bakelitgriff mit 2 Schrauben (A) am Aschebehälter. Befestigen Sie den Aschebehälter am Verbindungsstück.11

Befestigen Sie die Holzteile der vorderen Ablage (12) mit 6 Schrauben (C) und 6 Muttern (I) an der Stütze für die vordere Ablage (13). Befestigen Sie die Stützen für die Seitenablage (11) mit 4 Schrauben (B) und 4 Muttern (I) an der Seite der Feuerwanne. Legen Sie die Seitenablagebretter (10) auf die Stützen für Seitenablagen (11) und befestigen Sie sie mit 6 Schrauben (C) und 6 Muttern (I).12

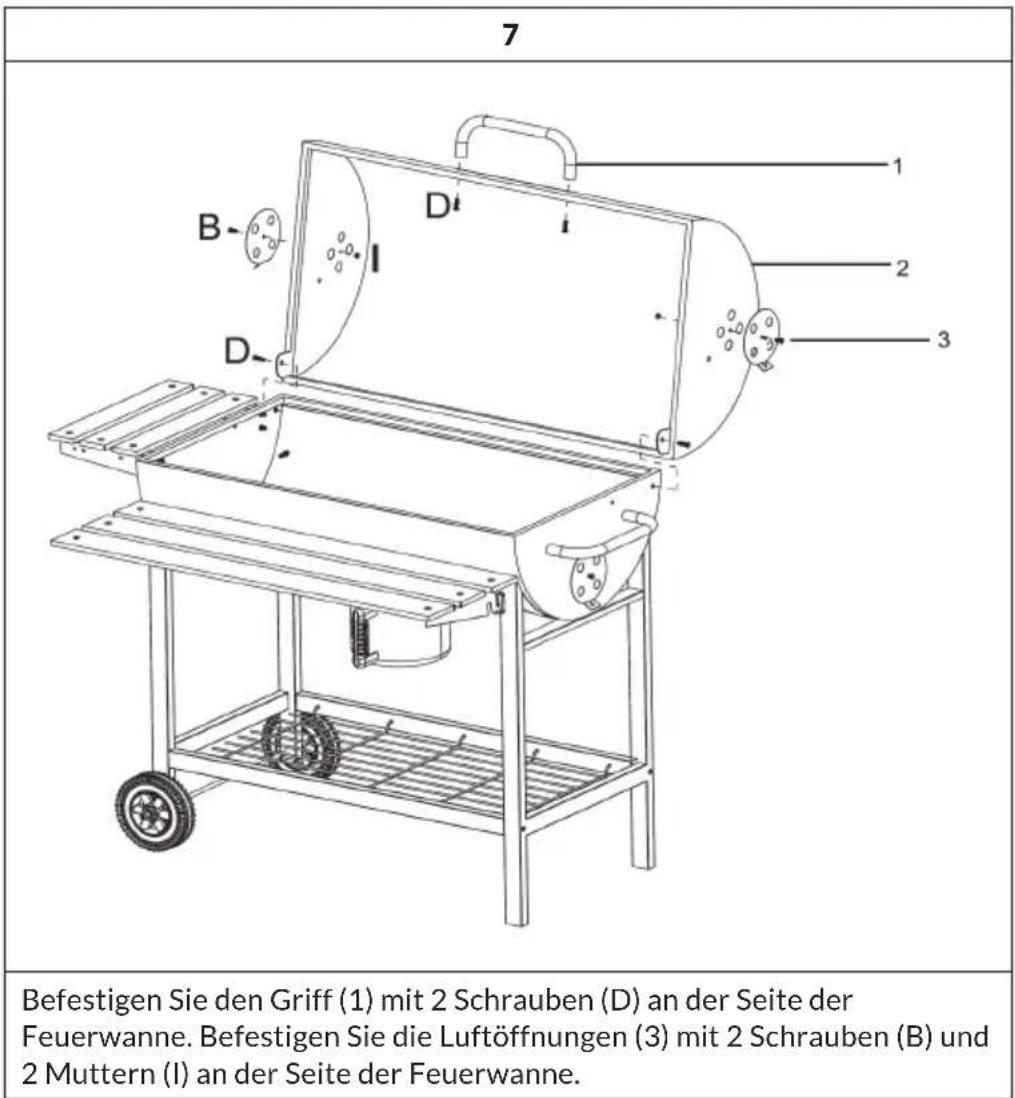

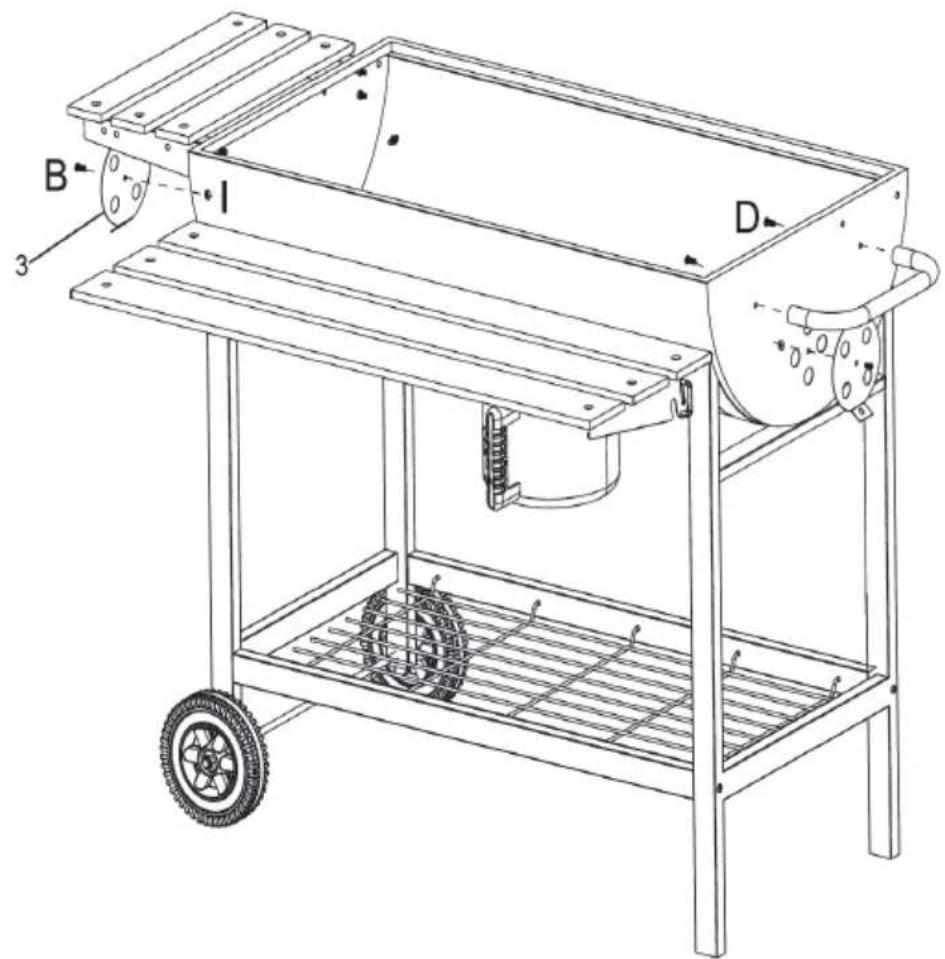

Befestigen Sie den Griff (1) mit 2 Schrauben (D) an der Seite der Feuerwanne. Befestigen Sie die Luftöffnungen (3) mit 2 Schrauben (B) und 2 Muttern (I) an der Seite der Feuerwanne.13

Setzen Sie den Deckel (2) auf die Feuerwanne (6). Richten Sie die Gewindebohrung hinten am Deckel an den Bohrungen der Feuerwanne aus und befestigen Sie den Deckel mit 2 Schrauben (D). Befestigen sie dann die Luftöffnungen (3) mit 2 Schrauben (B) und 2 Muttern (I) an der Seite des Deckels. Befestigen Sie den Metallgriff (1) mit 2 Schrauben (D) an der Vorderseite des Deckels.14

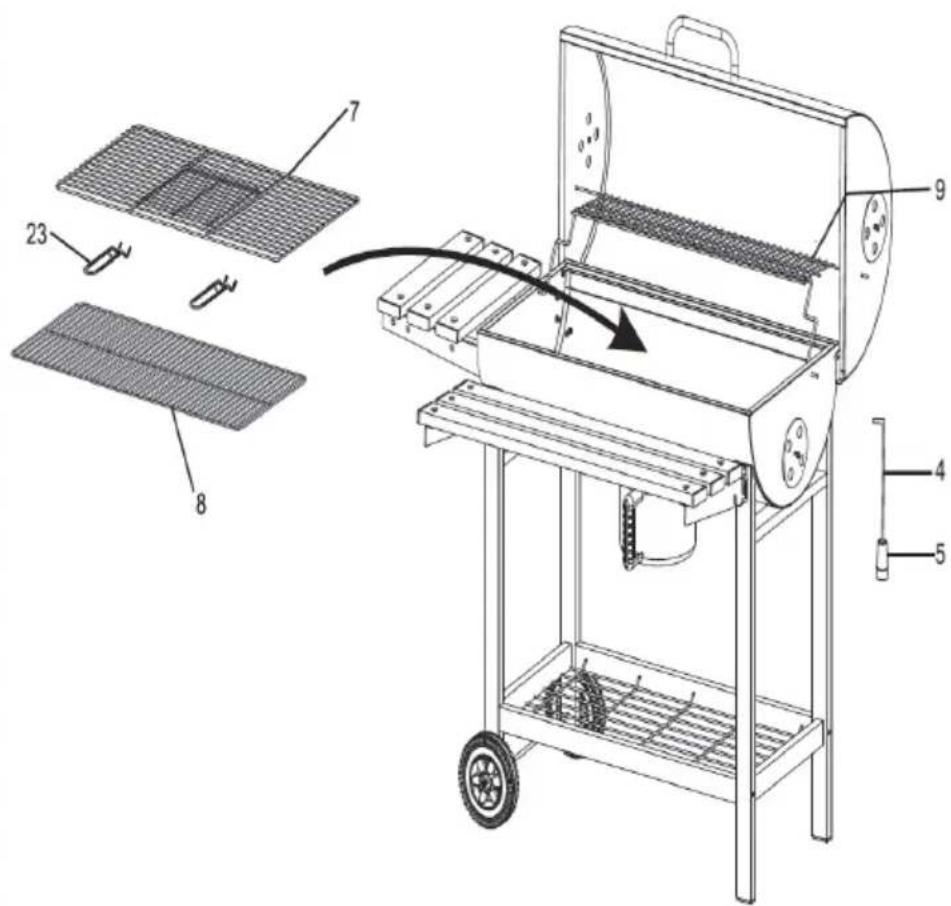

Wenn alle Teile vollständig montiert sind, ziehen Sie alle Schrauben und Muttern fest. Legen Sie den Kohlerost (8) in die Feuerwanne. Legen Sie den Grillrost (7) auf die Feuerwanne und befestigen Sie den Warmhalterost zwischen Deckel und Feuerwanne. Befestigen Sie zum Schluss die Rost- Griffe am Grillrost.15
