MANUAL DE USUARIO Beef Butler OneConcept

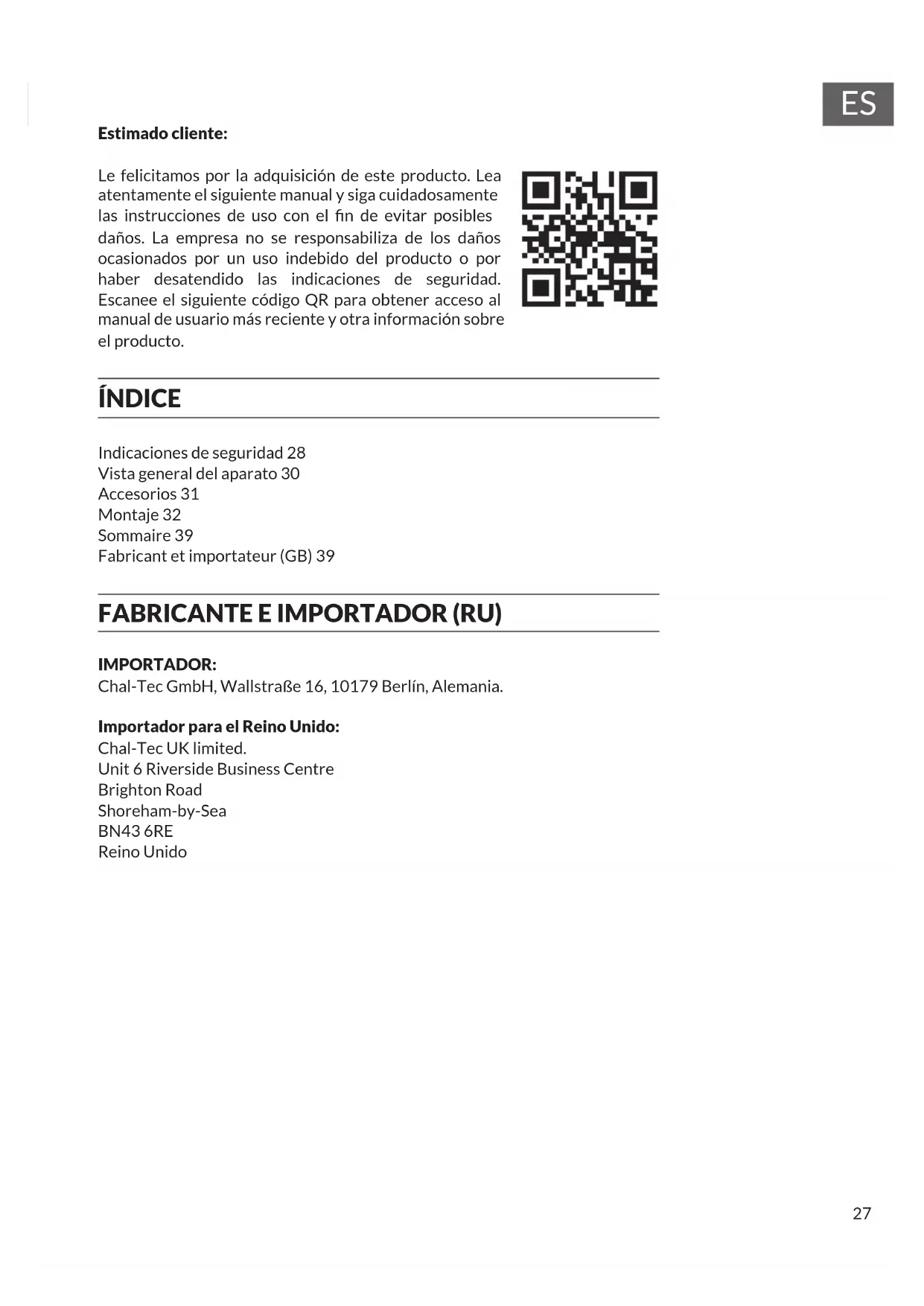

Estimado cliente: Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el n de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto. ÍNDICE Indicaciones de seguridad 28 Vista general del aparato 30 Accesorios 31 Montaje 32 Sommaire 39 Fabricant et importateur (GB) 39 FABRICANTE E IMPORTADOR (RU) IMPORTADOR: Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania. Importador para el Reino Unido: Chal-Tec UK limited. Unit 6 Riverside Business Centre Brighton Road Shoreham-by-Sea BN43 6RE Reino Unido28

INDICACIONES DE SEGURIDAD

ADVERTENCIA ¡Peligro de as xia! La barbacoa de carbón está pensada únicamente para su uso en el exterior. No debe utilizarse en interiores, en garajes u otros espacios cerrados Se pueden formar humos tóxicos que pueden causar as xia.

• Coloque siempre la barbacoa sobre una super cie resistente al calor, sólida y plana, a su ciente distancia de vallas, ramas suspendidas y otro material infl amable.

• La barbacoa siempre debe estar controlada por una persona adulta y capacitada.

• Utilice solamente medios auxiliares de ignición conforme a la norma EN1860-3. Para encender la barbacoa, nunca utilice bebidas alcohólicas, aceite de para na, alcohol etílico, gasolina ni solventes similares. Para encender la barbacoa, utilice un encendedor líquido adecuado y siga las indicaciones del fabricante. No añada ningún otro encendedor líquido cuando el carbón esté ardiendo.

• La mayoría de las partes metálicas se calentarán mucho. Utilice guantes protectores para tocar la barbacoa o voltear los alimentos. La barbacoa no debe moverse durante su funcionamiento.

• Si se cae grasa al carbón, pueden producirse llamas. Tenga a mano un pulverizador de agua para sofocar esas llamas y evitar que se quemen los alimentos.

• Cuando nalice la cocción, apague el carbón con una pulverización de niebla na o cúbralo con arena.

• Asegúrese de que la barbacoa se haya enfriado por completo antes de moverla o de vaciar las cenizas.

• Prolongue la vida útil de las piezas metálicas no dejando la barbacoa sin proteger al aire libre. En el caso ideal, la barbacoa debería guardarse en un garaje o cobertizo de jardín cuando no se utilice.

• Coloque los alimentos solo cuando el carbón esté cubierto con una capa de cenizas.

• Mantenga a los niños y mascotas alejados del aparato.29

¡NO UTILICE ALCOHOL O GASOLINA PARA

Nota: compruebe que el suministro del envío esté completo antes de montar la barbacoa. Aunque el fabricante se haya esforzado por eliminar los cantos alados de la barbacoa, debe manipular las piezas con cuidado para evitar lesiones.31

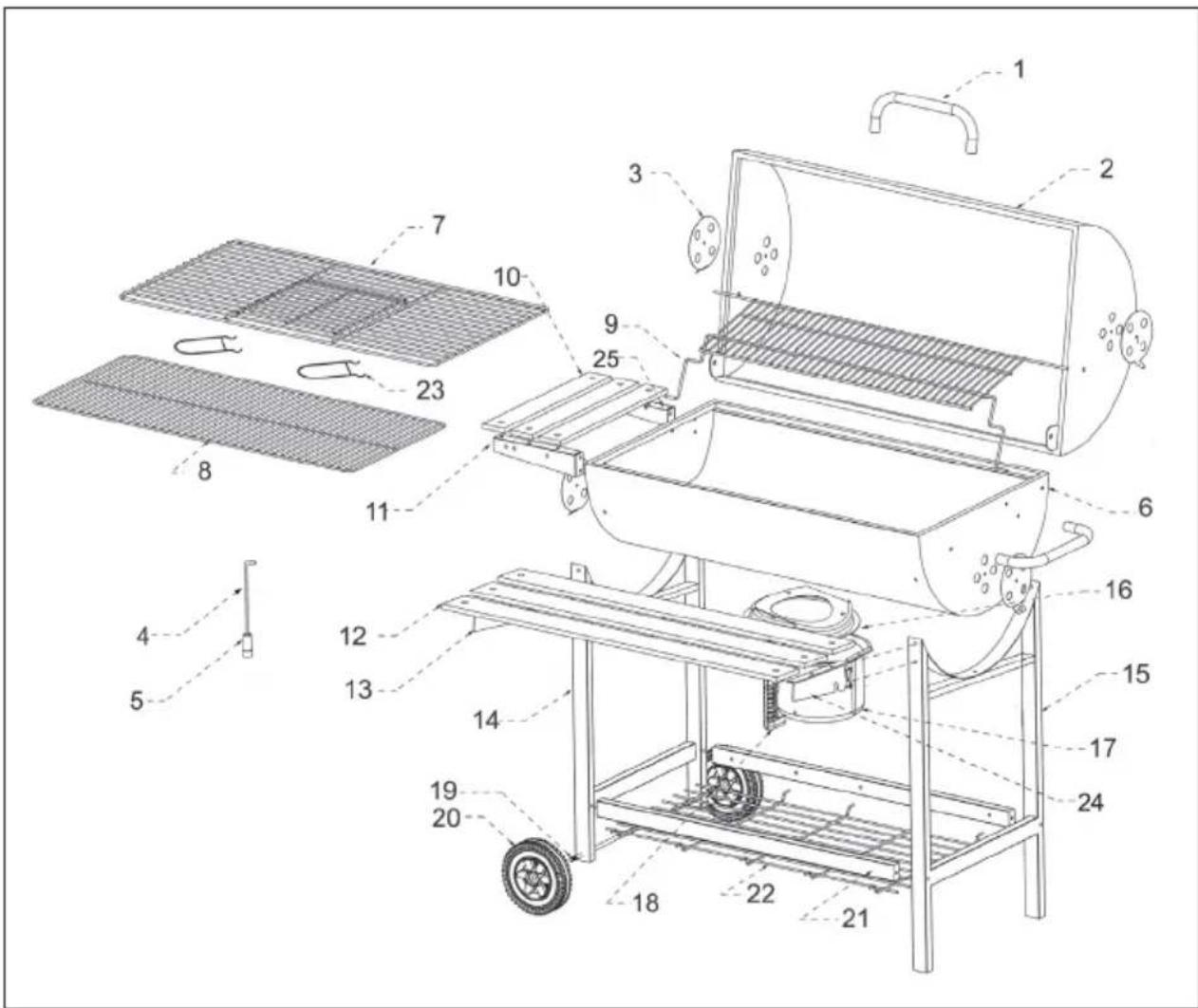

2 Tapa 1 14 Pata corta 1 3 Oricio de ventilación 4 15 Pata larga 1 4 Varilla de ventilación 1 16 Conector 1 5 Mango de madera 1 17 Recipiente para las cenizas

6 Recipiente de combustión 1 18 Mango de baquelita 1 7 Parrilla 1 19 Eje 1 8 Rejilla para el carbón 1 20 Rueda 2

Soporte para la balda lateral Tornillos y otras piezas de montaje Núm. Descripción Uds. Núm. Descripción Uds.

MONTAJE Aviso: no apriete los tornillos hasta no haber montado la barbacoa.

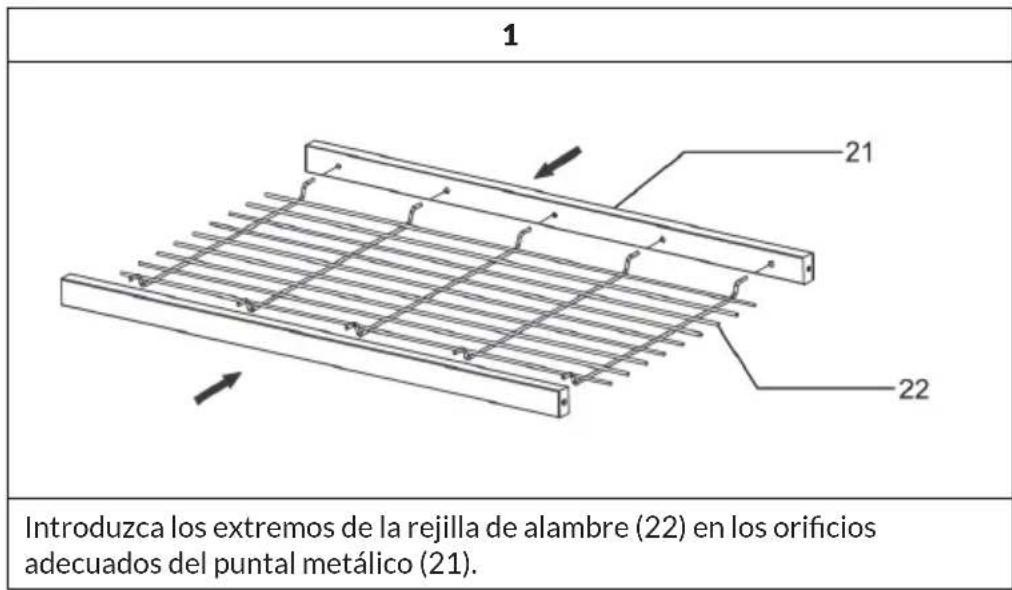

Introduzca los extremos de la rejilla de alambre (22) en los oricios adecuados del puntal metálico (21).

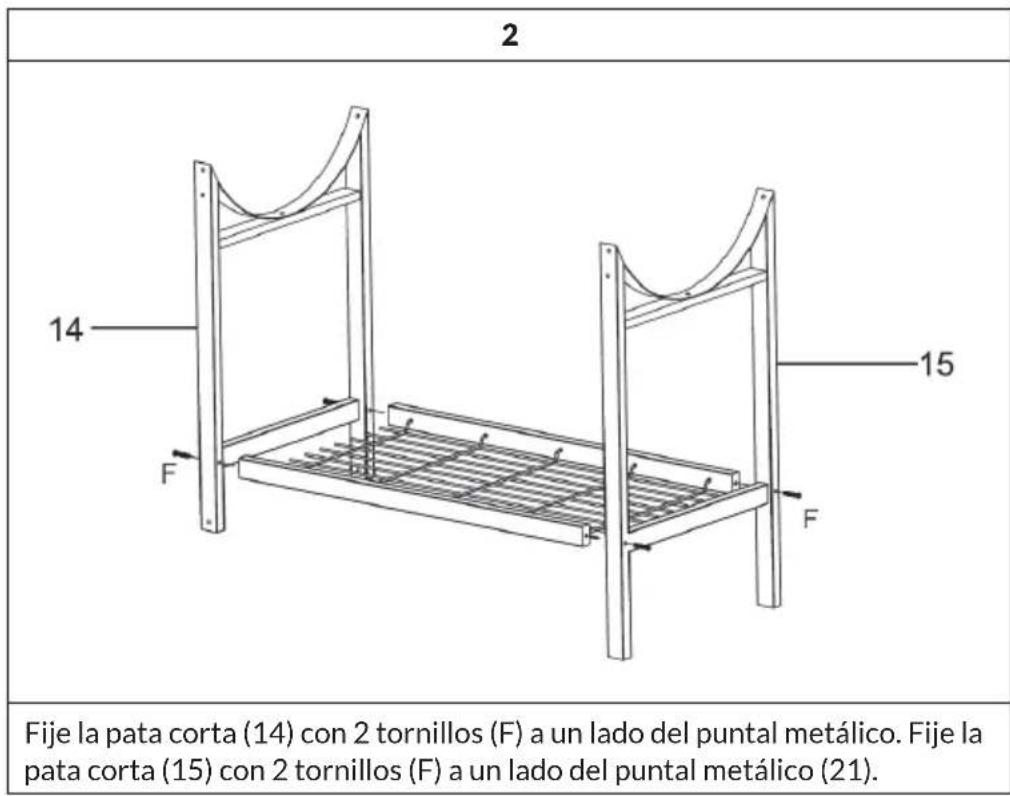

Fije la pata corta (14) con 2 tornillos (F) a un lado del puntal metálico. Fije la pata corta (15) con 2 tornillos (F) a un lado del puntal metálico (21).33

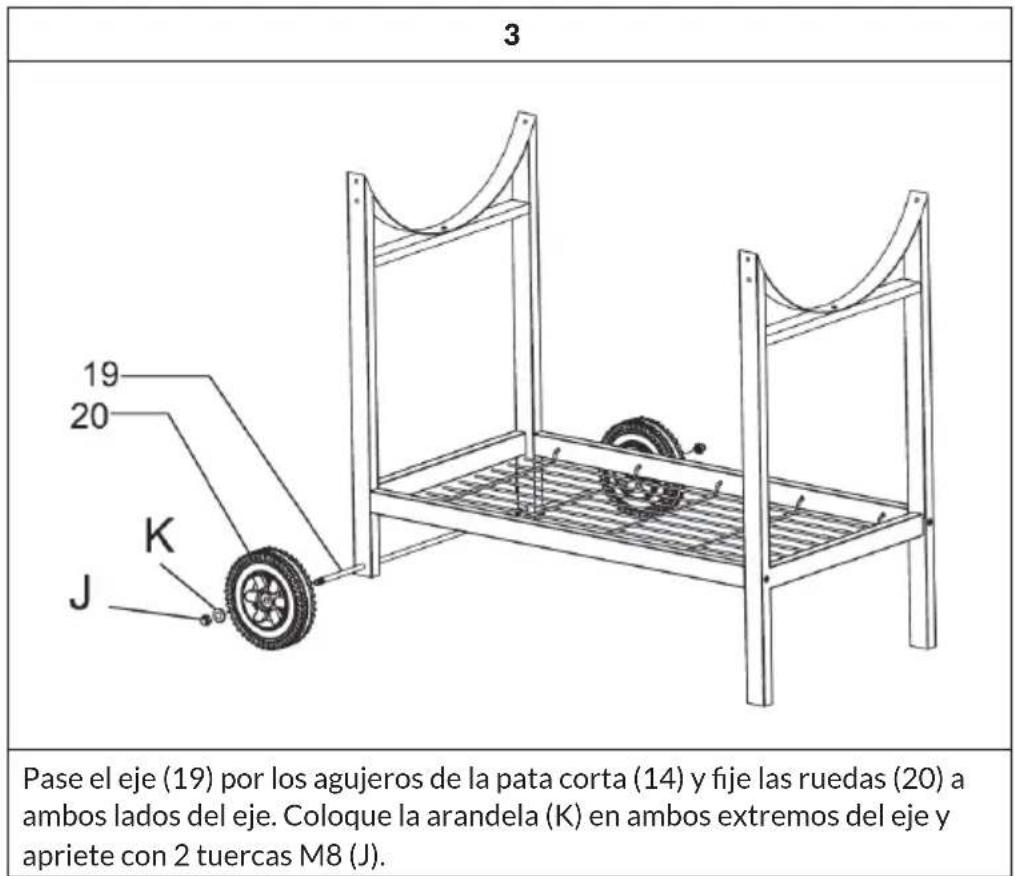

Pase el eje (19) por los agujeros de la pata corta (14) y je las ruedas (20) a ambos lados del eje. Coloque la arandela (K) en ambos extremos del eje y apriete con 2 tuercas M8 (J).

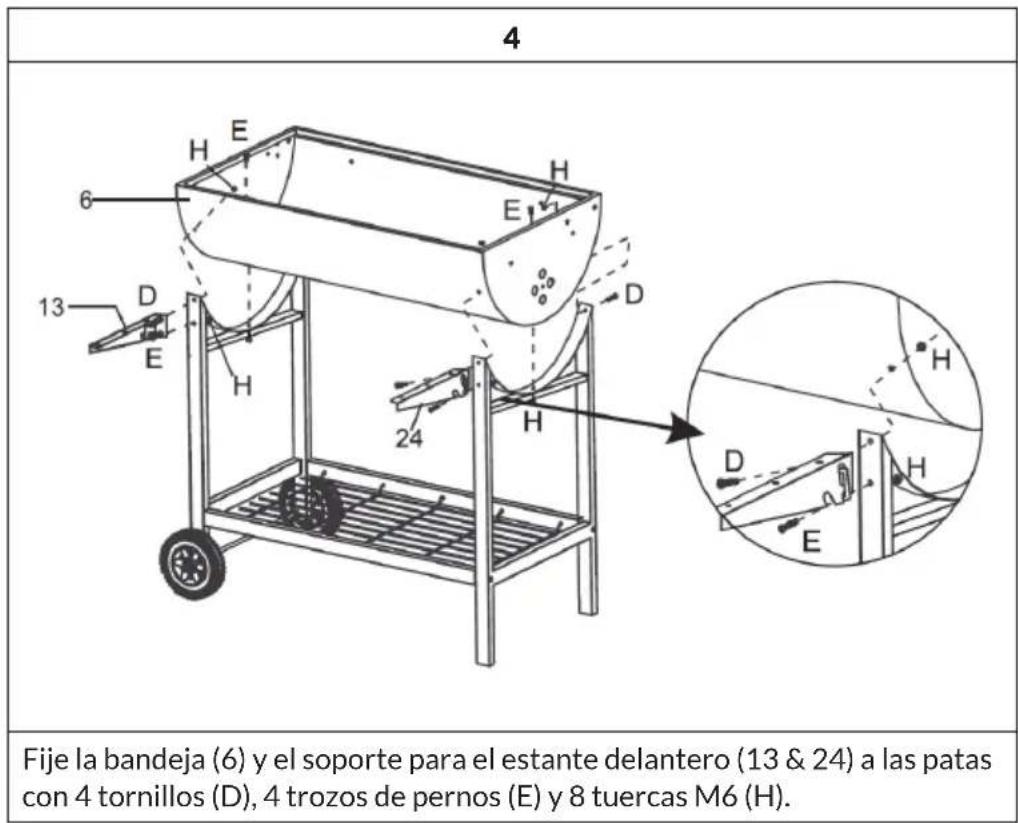

Fije la bandeja (6) y el soporte para el estante delantero (13 & 24) a las patas con 4 tornillos (D), 4 trozos de pernos (E) y 8 tuercas M6 (H).34

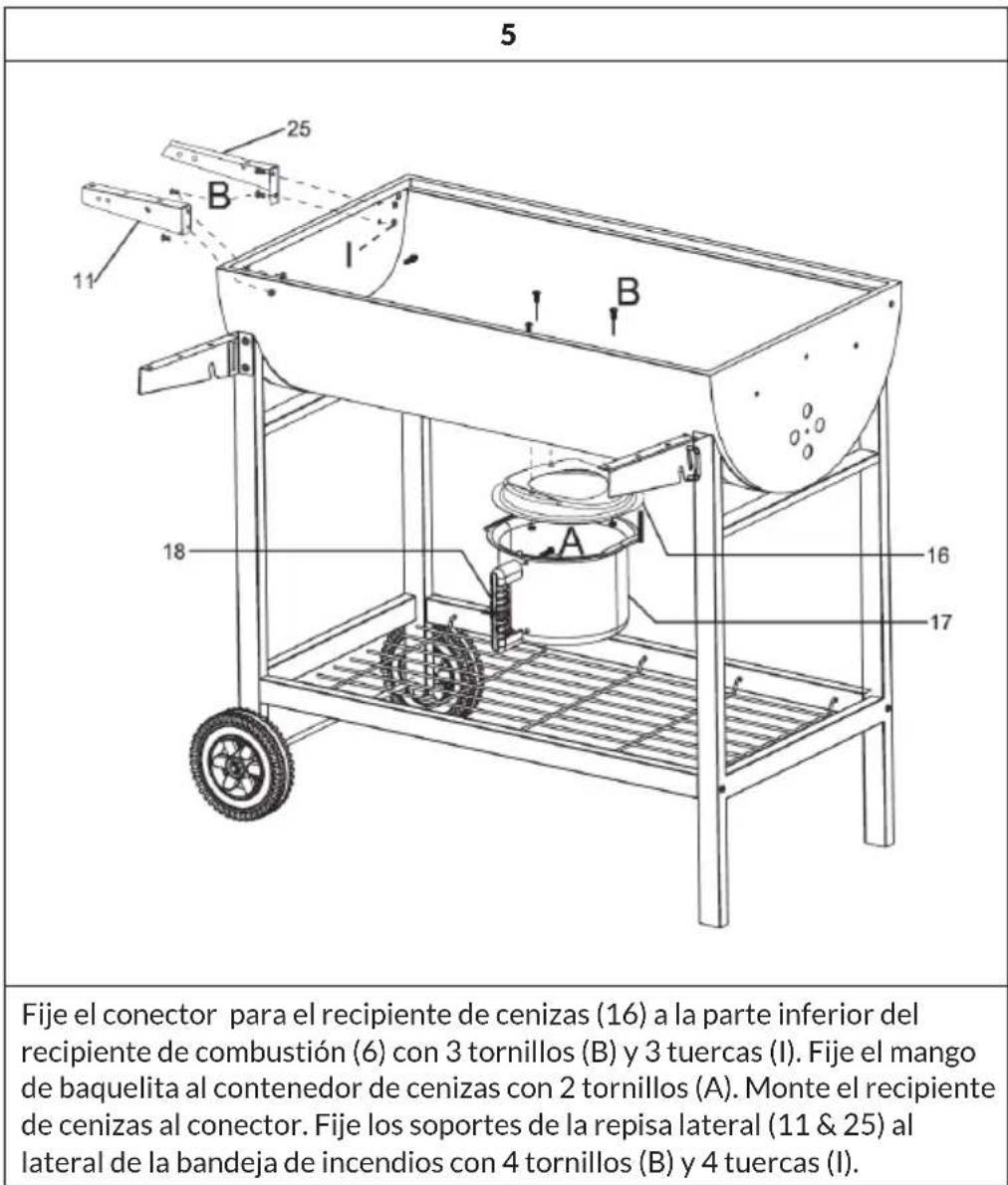

Fije el conector para el recipiente de cenizas (16) a la parte inferior del recipiente de combustión (6) con 3 tornillos (B) y 3 tuercas (I). Fije el mango de baquelita al contenedor de cenizas con 2 tornillos (A). Monte el recipiente de cenizas al conector. Fije los soportes de la repisa lateral (11 & 25) al lateral de la bandeja de incendios con 4 tornillos (B) y 4 tuercas (I).35

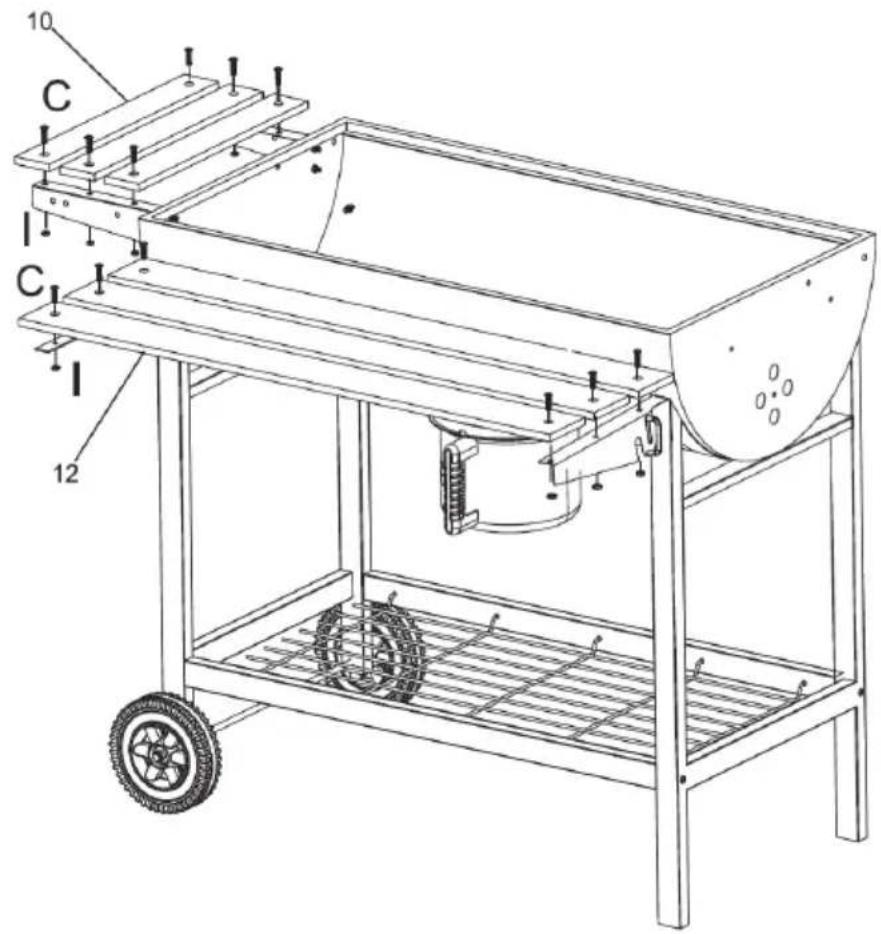

Fije las piezas de madera de la balda delantera (12) al soporte de la balda delantera (13) con 6 tornillos (C) y 6 tuercas (I). Coloque los estantes laterales (10) en los soportes de los laterales (11) y fíjelos con 6 tornillos (C) y 6 tuercas (I).36

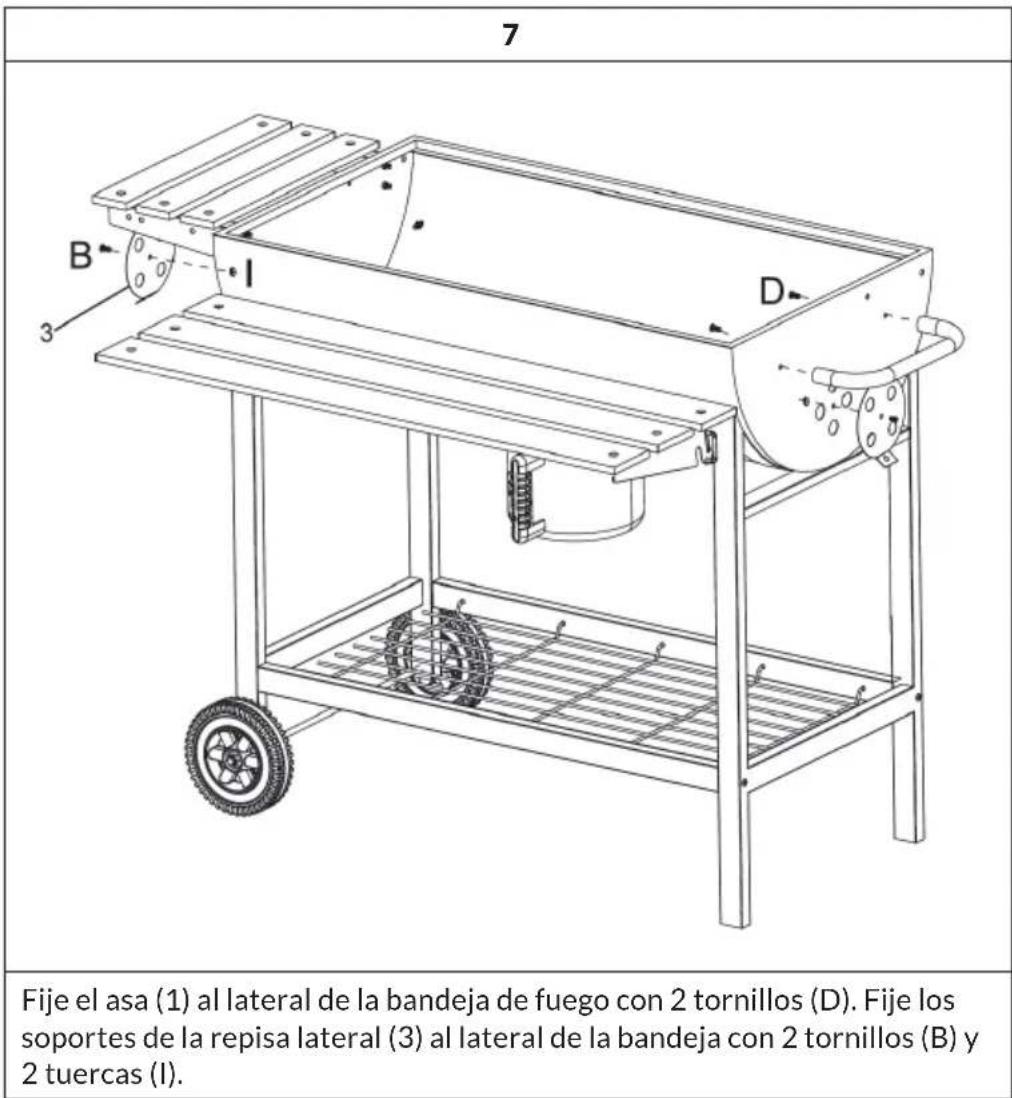

Fije el asa (1) al lateral de la bandeja de fuego con 2 tornillos (D). Fije los soportes de la repisa lateral (3) al lateral de la bandeja con 2 tornillos (B) y 2 tuercas (I).37

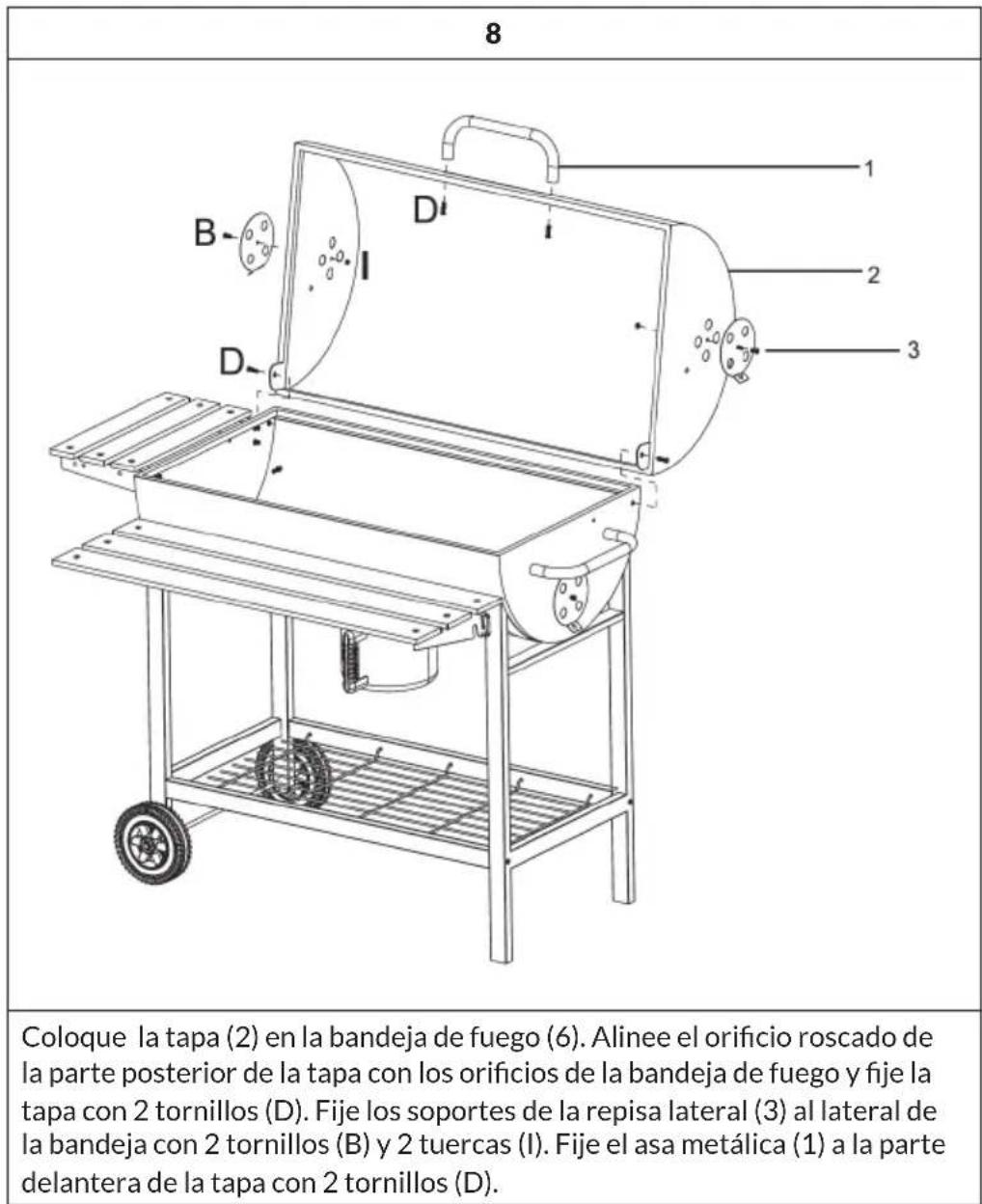

Coloque la tapa (2) en la bandeja de fuego (6). Alinee el oricio roscado de la parte posterior de la tapa con los oricios de la bandeja de fuego y je la tapa con 2 tornillos (D). Fije los soportes de la repisa lateral (3) al lateral de la bandeja con 2 tornillos (B) y 2 tuercas (I). Fije el asa metálica (1) a la parte delantera de la tapa con 2 tornillos (D).38

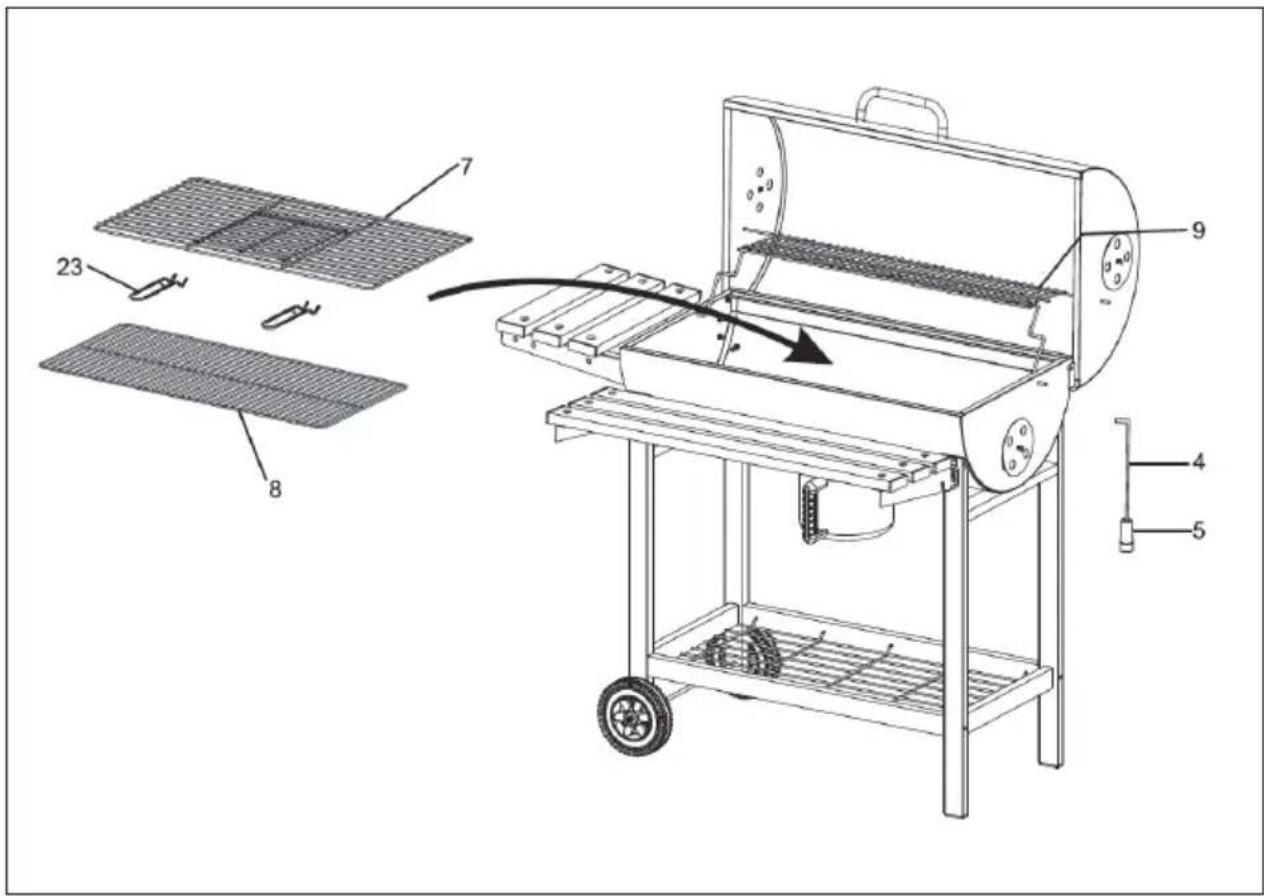

Cuando todas las piezas estén completamente montadas, apriete todos los tornillos y tuercas. Coloque la rejilla para el carbón (8) en el recipiente de combustión. Coloque la rejilla de la parrilla (7) sobre la bandeja de fuego y je la rejilla de calentamiento entre la tapa y la bandeja de fuego. Por último, je las asas de la parrilla (23) a la rejilla.39
