MODE D'EMPLOI Connect 620 UHD 2.0 MARMITEK

2 Consignes de sécurité Veuillez lire attentivement ce manuel d’utilisation avant d’utiliser l’appareil et conservez-le pour consultation ultérieure si nécessaire. x Ne peut être utilisé qu’à l’intérieur. x N'utilisez pas le produit dans un environnement humide ou à proximité de l’eau. x N’exposez pas le produit à des températures extrêmement élevées ou basses, à des sources de lumière trop fortes ou à la lumière directe du soleil. x Ce produit n'est pas un jouet. Tenir hors de portée des enfants. x Ne jamais ouvrir le produit : L'appareil peut contenir des éléments qui sont sous tension très dangereux. x Tenir les piles hors de portée des enfants. Traiter les piles usagées comme des petits déchets chimiques. Ne jamais utiliser simultanément des vieilles piles et des piles neuves, ou des piles de types différents. Enlever les piles lorsque le système sera mis longtemps hors de service. Respecter la polarité en insérant les piles (+/-) : une insertion incorrecte peut engendrer un danger d’explosion. x Brancher l’adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d’alimentation correspond à la valeur indiquée sur les plaques d’identification. x Ne jamais brancher un adaptateur secteur lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur. x Confier les réparations et l'entretien exclusivement à un personnel qualifié. x Débranchez l'adaptateur AC/DC de la prise de courant lorsque celui-ci n'est pas utilisé pendant une longue période. x La garantie n'est plus valable en cas d'usage inapproprié, de modifications ou de réparations effectuées par des personnes non agréées.Connect 620 UHD 2.0™

FRANÇAIS x Marmitek se dégage de toute responsabilité en cas d'usage inapproprié du produit ou d'utilisation non conforme à l'usage auquel le produit est destiné. x Marmitek se dégage de toute responsabilité en cas de dommage conséquent, autre que la responsabilité civile du fait des produits. 3 Votre produit

Félicitations pour l'achat du Marmitek Connect 620 UHD 2.0™! Vous pouvez connecter 4 sources HDMI à votre téléviseur sans aucune perte de signal ou de cryptage avec un seul câble. Idéal si votre téléviseur n'a pas suffisamment d'entrées HDMI ou si vous souhaitez connecter les appareils à votre téléviseur avec un seul câble. Exemples de sources HDMI: consoles de jeux telles que PlayStation et Xbox, lecteur Blu-ray, Décodeur TV Numérique et tous les autres appareils HDMI. Le Connect 620 UHD 2.0™ est compatible avec Ultra HD (4k), Full HD (1080p) et tous les formats 3D et convient de ce fait pour tous vos appareils existants et futurs. Tous nos produits sont conçus et fabriqués selon les exigences de qualité les plus élevées. Veuillez lire au préalable ce manuel d'utilisation et suivez les instructions afin que vous puissiez profiter de façon optimale des possibilités de ce produit.

x Convient pour connecter simultanément 4 périphériques HDMI à votre téléviseur x Profitez du contenu Ultra HD le plus récent et regardez Netflix ou un film Blu-ray en 4K tout en conservant un contraste ultime et des couleurs exceptionnelles. x Avec répéteur et égaliseur intégrés pour corriger une perte de signal éventuelle x Commutation automatiquement et/ou avec télécommande. x Supporte HDCP 2.2 pour la lecture de contenus 4K Ultra HD dont la copie est protégée.© MARMITEK

3.3 Caractéristiques HDMI

x Le débit maximal est de 18 Gbit/s (gigabit par seconde). L’HDMI 2.0, peut ainsi afficher des images Ultra HD 4k en 60 fps (images par seconde).Supporte tous les formats 3D (convient pour une utilisation avec vos propres appareils 3D). x Convient pour la résolution Ultra HD 4K60 la plus récente (3840 x 2160 / 60 Hz), pour High Dynamic Range (HDR), pour Deep Color et pour des couleurs chrome 4:4:4. x Deep Color 36-bit (Profondeur intense des Couleurs 36-bit, des milliards de couleurs au lieu de millions de couleurs, meilleure restitution des différences subtiles dans la gradation et un rapport de contraste plus élevé) x Supporte Dolby Atmos et DTS:X et tous les autres formats audio courants.

3.4 Contenu de l’emballage

A. 1 x Commutateur HDMI B. 1 x Télécommande (avec pile incluse) C. 1 x Adaptateur secteur D. 1 x Manuel d'utilisation

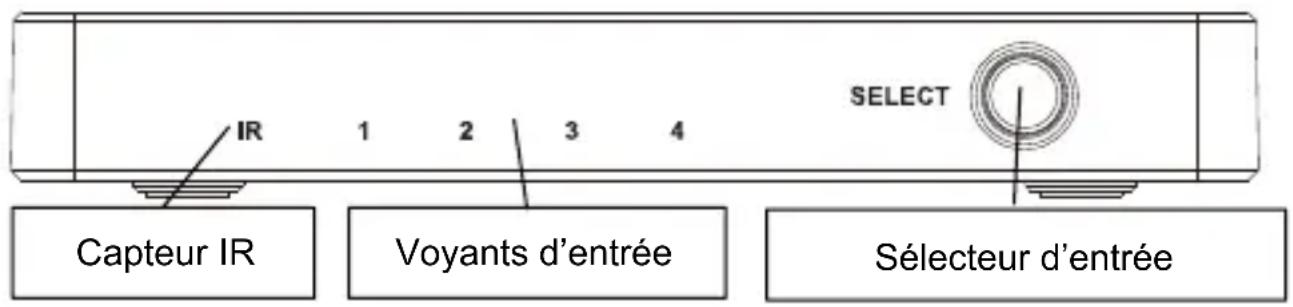

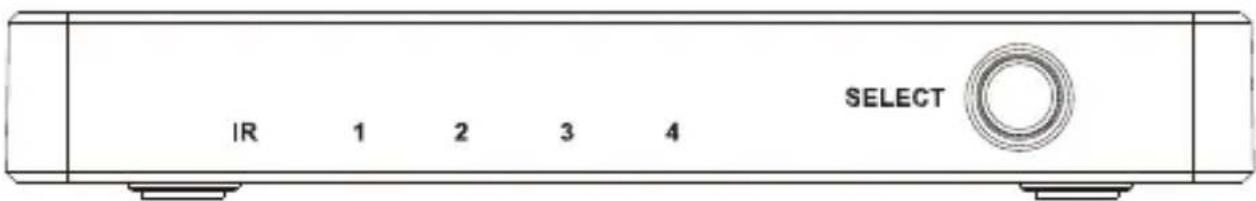

Sélecteur d’entrée Capteur IRConnect 620 UHD 2.0™

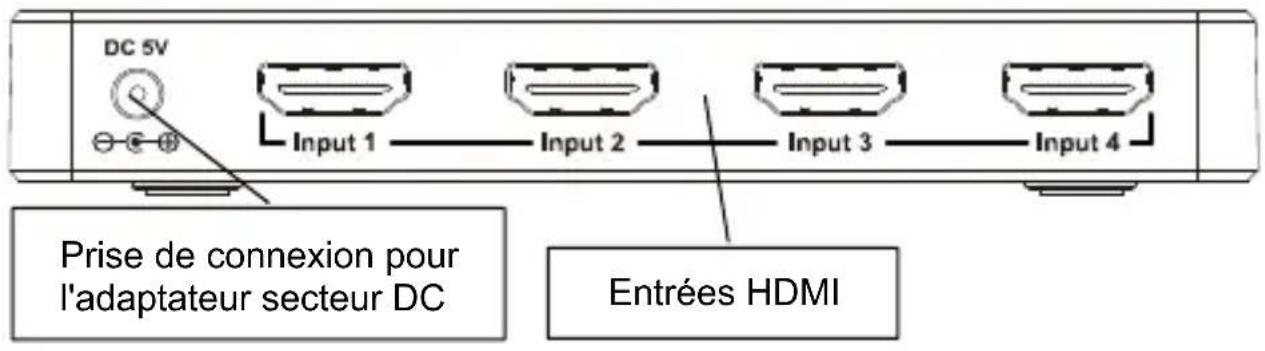

FRANÇAIS Face arrière

Adaptateur secteur Prise de connexion pour l'adaptateur secteur DC

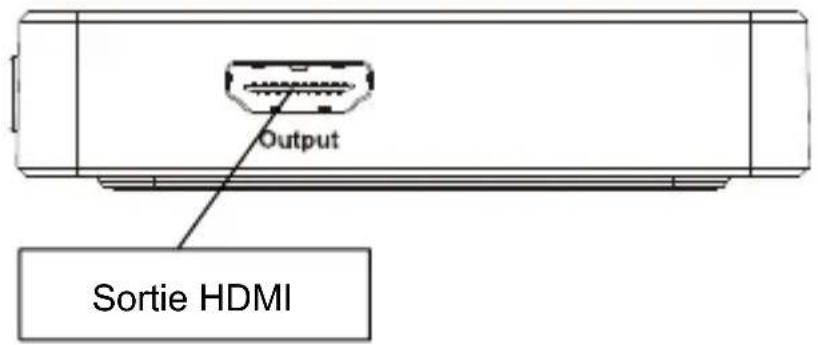

Sortie HDMI Sélecteur d’entrée directe Sélecteur d’entrée© MARMITEK

4.1 Conseils d'installation

x Eteignez tous les appareils (téléviseur et sources HDMI) avant de les connecter au Connect 620 UHD 2.0™. S'il n'est pas possible de les éteindre, débranchez la prise de courant. x Utilisez uniquement des câbles certifiés HDMI® High Speed pour obtenir la meilleure qualité d'image et de son. Ne forcez pas pour connecter ou déconnecter les câbles HDMI, autrement cela pourrait les endommager. x Soyez prudent lorsque vous connectez les câbles HDMI. Ils peuvent être facilement endommagés.

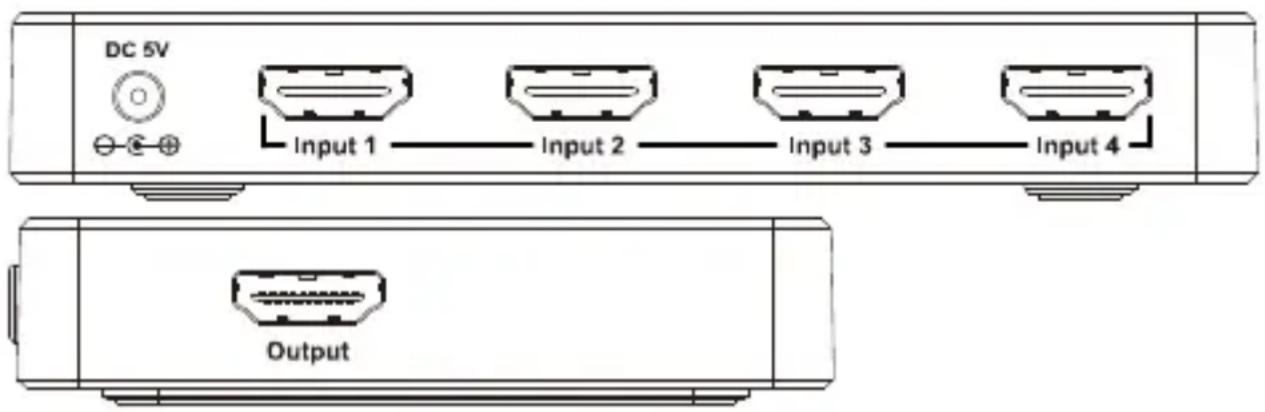

1. Connectez les sources HDMI (telles que console de jeux,

lecteur Blu-ray ou décodeur TV numérique) avec un câble HDMI sur les ports HDMI avec l'inscription “Input”.

2. Connectez le téléviseur avec un câble HDMI sur le port

HDMI avec l'inscription “Output”.

3. Connectez l'adaptateur secteur sur “DC 5V” et branchez la

fiche dans la prise de courant.

4. Retirez la languette de plastique du compartiment à pile de la

télécommande afin d'activer la pile et enlevez le film protecteur de la partie supérieure.Connect 620 UHD 2.0™

FRANÇAIS 5 Connexion manuelle ou automatique

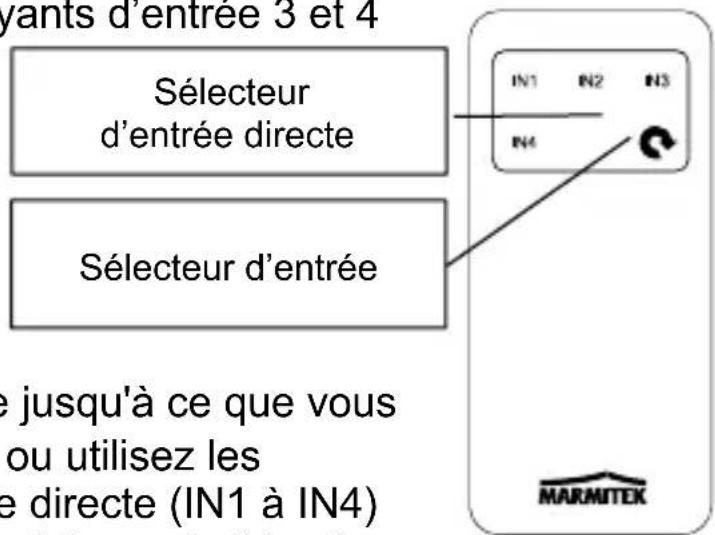

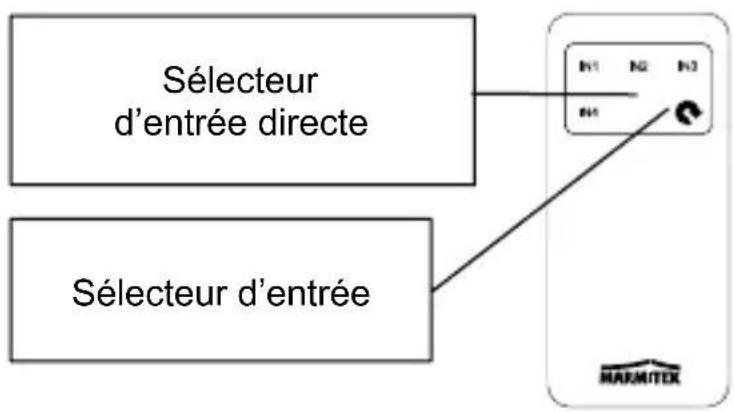

Le Connect 620 UHD 2.0™ vous permet de choisir quelle source HDMI sera affichée sur le téléviseur. Lorsque vous branchez l’une des sources HDMI celle-ci se connectera automatiquement sur l’entrée correcte. Si plusieurs sources HDMI sont branchées le Connect 620 UHD 2.0™ se connectera automatiquement sur la dernière source HDMI active. Pour désactiver ou réactiver la commutation automatique, appuyez pendant 3 secondes sur le bouton de sélection d’entrée de la télécommande. Les voyants d’entrée 3 et 4 s'allument brièvement pour confirmer. Si vous souhaitez sélectionner manuellement une autre source HDMI, appuyez alors brièvement sur le bouton de sélection d'entrée de la télécommande jusqu'à ce que vous ayez atteint l'entrée correcte ou utilisez les boutons de sélection d’entrée directe (IN1 à IN4) pour passer directement à l'entrée souhaitée. A cet effet vous pouvez également utiliser le bouton “Select” sur la face avant du Connect 620 UHD 2.0™. Remarque : la commutation automatique doit être supportée par la source HDMI. Si celle-ci n’est pas supportée, vous devez sélectionner vous-même la bonne source HDMI. Sélecteur d’entrée directe Sélecteur d’entrée© MARMITEK

6 Spécifications techniques Connexions : Entrée HDMI 4 x HDMI (19 broches femelle) Sortie HDMI 1 x HDMI (19 broches femelle) Longueur du câble HDMI 15 mètres maximum Vidéo Résolutions prises en charge 4K (4096x2160)@24/30/50/60Hz, 480i~1080p@50/60Hz, 1080p@120Hz et 3D@1080p/60Hz. Résolutions PC prises en charge max. QSXGA (2560x2048@60Hz). Standards HDMI HDMI 2.0b, HDR, CEC, EDID, DVI, tous les formats 3D et Deep Color 36-bit. Standards HDCP HDCP 2.2 et HDCP 1.4 Formats de couleur RVB et YCbCr 4:4:4, 4:2:0 ou 4:2:2. Profondeur des couleurs max. 36-bit. Débit max.18 Gbit/s. Fréquence d'horloge max. 600 MHz.Connect 620 UHD 2.0™

FRANÇAIS Audio Formats audio HDMI DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos, DTS:X, Dolby Digital/ AC3, DTS 5.1 et PCM stéréo. Boîtier Dimensions (H x L x P) 120 x 78 x 17 mm Poids 210 g Environnement Température ambiante : +0 à +40ºC Humidité ambiante : 20% à 90% Alimentation Adaptateur secteur externe 100-240VAC @50-60Hz, 5VDC @ 1A Les spécifications sont sujettes à modification sans préavis.© MARMITEK

7 Foire aux questions (FAQ) Pas d'image (ou image de mauvaise qualité) ni de son Si après avoir connecté le commutateur HDMI vous n'avez pas d'image ou l'image est de mauvaise qualité, essayez de trouver la cause du problème en connectant les appareils l'un après l'autre à votre écran (téléviseur, moniteur ou projecteur). Vous pourrez ainsi déterminer si le problème provient des sources HDMI, des câbles HDMI, du commutateur HDMI ou de l'écran. x Assurez-vous que l'adaptateur secteur soit connecté et branché dans la prise de courant. x Utilisez uniquement des câbles certifiés HDMI® High Speed pour obtenir la meilleure qualité d'image et de son. x N'utilisez pas de câbles HDMI qui soient plus longs que ce qui est spécifié dans les caractéristiques techniques. x Assurez-vous que les câbles HDMI et/ou connecteurs ne soient pas endommagés. x La source HDMI ainsi que l'écran doivent supporter pleinement le HDMI. x Assurez-vous que vos sources HDMI et votre écran supportent la protection contre la copie HDCP 2.2 (Highbandwidth Digital Content Protection). Pas d'affichage 3D correct x Assurez-vous que la source HDMI soit paramétrée pour restituer les images 3D et/ou qu'elle soit en mode automatique. x Votre source HDMI ainsi que votre écran HD doivent supporter les mêmes formats 3D. x Assurez-vous que l'image 3D soit restituée correctement en connectant la source HDMI directement à l'écran HD avec un câble HDMI. Les informations ci-dessus n'ont pas répondu à vos questions ? Veuillez consulter le site internet www.marmitek.comConnect 620 UHD 2.0™

8.1 Déclaration de conformité

Par la présente Marmitek BV déclare que l'appareil Connect 620 UHD 2.0™ est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives: Directive 2004/108/CE du Parlement Européen et du Conseil du 15 décembre 2004 relative au rapprochement des législations des États membres concernant la compatibilité électromagnétique Directive 2006/95/CE du Parlement européen et du Conseil du 12 décembre 2006 concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension Directive 2011/65/UE du Parlement Européen et du Conseil du 8 juin 2011 relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques Règlement (CE) no 278/2009 de la Commission du 6 avril 2009 portant application de la directive 2005/32/CE du Parlement européen et du Conseil en ce qui concerne les exigences d’écoconception relatives à la consommation d’électricité hors charge et au rendement moyen en mode actif des sources d’alimentation externes

Informations environnementales pour les clients de l’Union européenne La directive européenne 2002/96/CE exige que l’équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L’élimination et le recyclage en bonne et© MARMITEK

due forme ont pour but de lutter contre l’impact néfaste potentiel de ce type de produits sur l’environnement et la santé publique. Pour plus d’informations sur le mode d’élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l’endroit où vous avez acheté le produit.

Marmitek est une marque déposée de Germatron BV. Connect 620 UHD 2.0™ est une marque déposée de Marmitek BV. Tous droits réservés. Tout a été mis en œuvre pour que les informations présentées dans ce manuel soient exactes. Marmitek n’est pas responsable des erreurs de reproduction ou d’impression. Les droits d'auteur et tout autres droits de propriété concernant le contenu (comprenant mais pas limités aux numéros de modèle, logiciels, audio, vidéo, textes et photos) appartiennent à Marmitek B.V. Toute utilisation du contenu, mais sans restriction, concernant la distribution, la reproduction, toute modification, la publication ou la diffusion est strictement interdite sans l'autorisation préalable par écrit de Marmitek. Tous les droits d'auteur et autres droits de propriété doivent être respectés pour toutes reproductions. Les autres noms de produits et de sociétés peuvent être des marques de leurs détenteurs respectifs. Les produits commercialisés par des entreprises tierces ne sont mentionnés que pour information, sans aucune intention de préconisation ni de recommandation. Marmitek décline toute responsabilité quant à l’utilisation et au fonctionnement de ces produits. Marmitek BV - Boîte postale 4257 - 5604 EG Eindhoven Pays-BasConnect 620 UHD 2.0™
