Connect 740 - Commutateur MARMITEK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Commutateur HDMI 4 ports, supporte 4K à 60Hz, compatible HDCP 2.2
Utilisation	Permet de connecter plusieurs appareils HDMI à un seul port d'affichage, idéal pour les téléviseurs et projecteurs
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les ports HDMI avec un chiffon sec
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement avec des appareils conformes aux normes de sécurité
Informations générales	Garantie de 2 ans, dimensions compactes pour un rangement facile, plug-and-play sans installation requise

FOIRE AUX QUESTIONS - Connect 740 MARMITEK

Comment configurer le MARMITEK Connect 740 pour la première fois ?

Pour configurer le MARMITEK Connect 740, branchez-le à votre source vidéo et à votre téléviseur. Ensuite, allumez les appareils et suivez les instructions affichées à l'écran pour sélectionner la source appropriée.

Le commutateur ne détecte pas mes appareils, que faire ?

Assurez-vous que tous les câbles HDMI sont correctement connectés et que les appareils sont sous tension. Essayez également de changer les ports HDMI utilisés ou de redémarrer le commutateur.

Quelle est la distance maximale pour utiliser le MARMITEK Connect 740 avec des câbles HDMI ?

Pour une performance optimale, il est recommandé d'utiliser des câbles HDMI de moins de 10 mètres. Au-delà, la qualité du signal peut être affectée.

Comment mettre à jour le firmware du MARMITEK Connect 740 ?

Visitez le site web de MARMITEK pour télécharger la dernière version du firmware. Suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour.

Pourquoi l'image est-elle floue ou pixelisée ?

Vérifiez que tous les câbles HDMI sont de bonne qualité et compatibles avec le MARMITEK Connect 740. Assurez-vous également que les appareils source et de destination supportent les mêmes résolutions.

Le MARMITEK Connect 740 fonctionne-t-il avec des appareils 4K ?

Oui, le MARMITEK Connect 740 est conçu pour supporter des résolutions jusqu'à 4K. Assurez-vous que tous les appareils connectés sont également compatibles avec 4K.

Comment réinitialiser le MARMITEK Connect 740 aux paramètres d'usine ?

Pour réinitialiser le MARMITEK Connect 740, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Puis-je utiliser le MARMITEK Connect 740 avec un système audio externe ?

Oui, vous pouvez connecter un système audio externe via la sortie audio de votre téléviseur ou directement via le connecteur HDMI ARC si votre téléviseur le supporte.

Le MARMITEK Connect 740 est-il compatible avec les appareils Apple ?

Oui, le MARMITEK Connect 740 est compatible avec tous les appareils HDMI, y compris ceux d'Apple comme l'Apple TV.

Que faire si le commutateur ne fonctionne toujours pas après avoir essayé toutes les solutions ?

Si le problème persiste, contactez le service client de MARMITEK pour obtenir une assistance technique. Assurez-vous d'avoir votre preuve d'achat à portée de main.

MODE D'EMPLOI Connect 740 MARMITEK

Instructions de sécurité

Veuillez lire attentivement ces instructions avant d'utiliser l'appareil et les conserver pour une utilisation ultérieure.

• Pour une utilisation à l'intérieur seulement.
• N'exposez pas le produit à des températures extrêmement élevées ou basses, à des sources lumineuses fortes ou à la lumière directe du soleil.
• Ce produit n'est pas un jouet. Tenir hors de portée des enfants.
• Les réparations ou l'entretien ne peuvent être effectués que par du personnel qualifié.

Conditions requises

Utilisez des câbles HDMI 2.1 certifiés qui prennent en charge une bande passante de 48 Gbit/s.

Installation

Avant de vous connecter, débranchez les périphériques HDMI.

• Connectez vos sources HDMI aux ports HDMI marqués "Input".
• Connectez le port HDMI marqué "Output" (sur le commutateur HDMI) à l'une des entrées HDMI de votre téléviseur.
• Utilisez l'adaptateur d'alimentation pour connecter le port "DC 5V" à une prise de courant.

Notes pour l'utilisation du produit

• Le commutateur HDMI change automatiquement d'entrée lorsqu'une nouvelle source est connectée ou lorsqu'un appareil connecté est allumé.
• Pour changer d'entrée manuellement, appuyez sur le bouton "Entrée". Les voyants lumineux indiquent l'entrée sélectionnée.

- Vous pouvez également utiliser les touches de la télécommande pour passer à l'entrée souhaitée sur le commutateur HDMI.

Spécifications techniques

Raccordements

Entrée 4 x HDMI (femelle)

Sortie 1 x HDMI (femelle)

Vidéo

Résolution Max. 8K60hz, 4K120hz, prend en charge HDR HDCP prend en charge HDCP 2.3, 2.2 et 1.4 Formats de couleur RGB et YCbCr 4:4:4, 4:2:0

Profondeur de couleurs 6/8/10/12 bits

Bande passante 48 Gbps

Audio

Formats audio HDMI DTS-HD Master Audio, DTS:X, Dolby TrueHD, Dolby Atmos, Dolby Digital/ AC3, LPCM7.1 et PCM 2.0CH

Boîtier et environnement

Dimensions 17 x 120 x 78 mm Poids 210 g Température ambiante de 0 °C à 40 °C Humidité ambiante de 20 % à 90 %

Alimentation

Consommation électrique (max) 3,4 W Alimentation 5 VDC/1 A

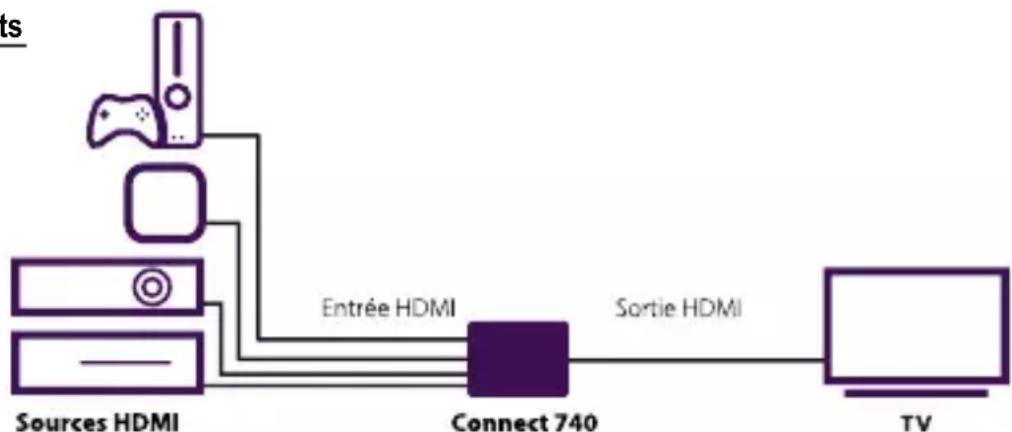

Raccordements

Déclaration de conformité

Par la présente, Marmitek BV déclare que le Connect 740 répond aux exigences essentielles des directives 2014/30/UE.

La déclaration complète de conformité est disponible sur www.marmitek.com/en/declarations-of-conformity/
