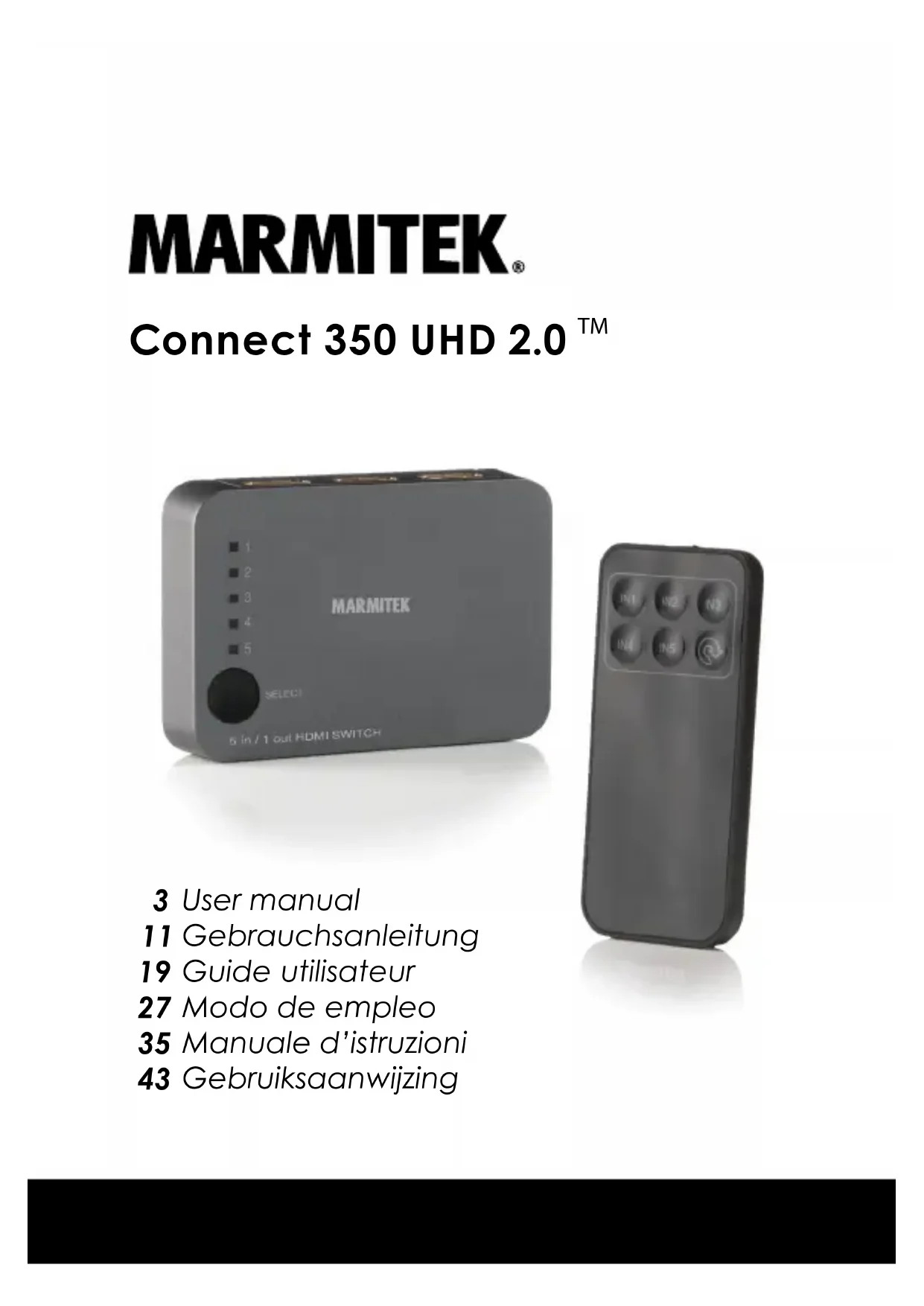

MODE D'EMPLOI Connect 350 UHD 2.0 MARMITEK

1. Consignes de sécurité

Veuillez lire attentivement ce manuel d’utilisation avant d’utiliser l’appareil et conservez-le pour consultation ultérieure si nécessaire. Ne peut être utilisé qu’à l’intérieur. N'utilisez pas le produit dans un environnement humide ou à proximité de l’eau. N’exposez pas le produit à des températures extrêmement élevées ou basses, à des sources de lumière trop fortes ou à la lumière directe du soleil. Ce produit n'est pas un jouet. Tenir hors de portée des enfants. Tenir les piles hors de portée des enfants. Traiter les piles usagées comme des petits déchets chimiques. Ne jamais utiliser simultanément des vieilles piles et des piles neuves, ou des piles de types différents. Enlever les piles lorsque le système sera mis longtemps hors de service. Respecter la polarité en insérant les piles (+/-) : une insertion incorrecte peut engendrer un danger d’explosion. Brancher l’adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d’alimentation correspond à la valeur indiquée sur les plaques d’identification. Ne jamais brancher un adaptateur secteur lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur. Débranchez l'adaptateur AC/DC de la prise de courant lorsque celui-ci n'est pas utilisé pendant une longue période. Ne jamais ouvrir le produit : L'appareil peut contenir des éléments qui sont sous tension très dangereux. Confier les réparations et l'entretien exclusivement à un personnel qualifié. La garantie n'est plus valable en cas d'usage inapproprié, de modifications ou de réparations effectuées par des personnes non agréées. Marmitek se dégage de toute responsabilité en cas d'usage inapproprié du produit ou d'utilisation non conforme à l'usage auquel le produit est destiné. Marmitek se dégage de toute responsabilité en cas de dommage conséquent, autre que la responsabilité civile du fait des produits.20 © MARMITEK

Félicitations pour l'achat du Marmitek Connect 350 UHD 2.0™ ! Vous pouvez connecter 5 sources HDMI à votre téléviseur sans aucune perte de signal ou de cryptage avec un seul câble. Idéal si votre téléviseur n'a pas suffisamment d'entrées HDMI ou si vous souhaitez connecter les appareils à votre téléviseur avec un seul câble. Exemples de sources HDMI : consoles de jeux telles que PlayStation et Xbox, lecteur Blu-ray, Décodeur TV Numérique et tous les autres appareils HDMI. Le Connect 350 UHD 2.0™ est compatible avec Ultra HD (4k), Full HD (1080p), HDCP 2.2 et tous les formats 3D et convient de ce fait pour tous vos appareils existants et futurs. Les produits Marmitek sont fabriqués avec un grand soin et sont de grande qualité. Veuillez parcourir ce manuel attentivement et suivre les instructions pour bénéficier des possibilités de ce produit de façon optimale.

3. Contenu de l’emballage

1 x Commutateur HDMI 1 x Télécommande (avec pile incluse) 1 x Récepteur IR 1 x câble d'alimentation USB 1 x Adaptateur secteur USB 1 x Manuel d'utilisation

Convient pour connecter simultanément 5 périphériques HDMI à votre téléviseur Commutation automatiquement et/ou avec télécommande Avec récepteur IR séparé pour commander le commutateur lorsqu'il est placé hors de vue.

5. Caractéristiques HDMI

Le débit maximal est de 18 Gbit/s (gigabit par seconde). L’HDMI 2.0, peut ainsi afficherdes images Ultra HD 4k en 60 fps (images par seconde).Supporte tous les formats 3D (convient pour une utilisation avec vos propres appareils 3D).Connect 350 UHD 2.0™ 21 FRANCAIS Convient pour la résolution Ultra HD 4K60 la plus récente (3840 x 2160 / 60 Hz), pour High Dynamic Range (HDR), pour Deep Color et pour des couleurs chrome 4:4:4. Deep Color 36-bit (Profondeur intense des Couleurs 36-bit, des milliards de couleurs au lieu de millions de couleurs, meilleure restitution des différences subtiles dans la gradation et un rapport de contraste plus élevé). Supporte Dolby Atmos et DTS:X et tous les autres formats audio courants.

Conseils d'installation : Eteignez tous les appareils (téléviseur et sources HDMI) avant de les connecter au Connect 350 UHD 2.0™. S'il n'est pas possible de les éteindre, débranchez la prise de courant. Utilisez uniquement des câbles certifiés HDMI® High Speed pour obtenir la meilleure qualité d'image et de son. Ne forcez pas pour connecter ou déconnecter les câbles HDMI, autrement cela pourraitles endommager.

1. Connectez la source HDMI (telle que console de jeux, lecteur Blu-ray

et Décodeur TV Numérique) avec un câble HDMI sur les ports HDMI avec l'inscription “HDMI input” (“entrée HDMI”).

2. Connectez le téléviseur avec un câble HDMI sur le port HDMI avec

l'inscription “HDMI output” (“sortie HDMI”).22 © MARMITEK

3. Connectez le cas échéant le récepteur IR à l'entrée “IR” afin de

pouvoir toujours le contrôler lorsqu'il est placé hors de vue, par exemple dans un meuble fermé. Installez le récepteur IR bien en vue de la télécommande.

4. Connectez l'adaptateur secteur avec le câble d'alimentation USB

surla prise de connexion “DC 5V” et branchez la fiche dans la prise de courant.

5. Retirez la languette de plastique du compartiment à pile de la

télécommande afin d'activer la pile et enlevez le film protecteur de la partie supérieure.

Basculez entre les appareils HDMI connectés Le Connect 350 UHD 2.0™ vous permet de choisir la source HDMI que vous souhaitez restituer sur le téléviseur. Lorsque vous branchez l'une des sources HDMI, celle-ci basculera automatiquement sur la bonne entrée. Si plusieurs sources HDMI sont activées le Connect 350 UHD 2.0™ basculera automatiquement sur la dernière source HDMI active. Si vous souhaitez sélectionner une autre source HDMI, utilisez la télécommande ou appuyez sur le bouton “Select” situé sur le front de l'appareil. Remarque : la commutation automatique doit être supportée par la source HDMI. Si celle-ci n’est pas supportée, vous devez sélectionner vous-même la bonne source HDMI.

8. Foire aux questions

Pas d'image (ou image de mauvaise qualité) ni de son Si après avoir connecté le commutateur HDMI vous n'avez pas d'image ou l'image est de mauvaise qualité, essayez de trouver la cause du problème en connectant les appareils l'un après l'autre à votre écran (téléviseur, moniteur ou projecteur). Vous pourrez ainsi déterminer si le problème provient des sources HDMI, des câbles HDMI, du commutateur HDMI ou de l'écran. Utilisez uniquement des câbles certifiés HDMI® High Speed pour obtenir la meilleure qualité d'image et de son. N'utilisez pas de câbles HDMI qui soient plus longs que ce qui est spécifié dans les caractéristiques techniques. Assurez-vous que les câbles HDMI et/ou connecteurs ne soient pas endommagés. La source HDMI ainsi que l'écran doivent supporter pleinement le HDMI.Connect 350 UHD 2.0™ 23 FRANCAIS Assurez-vous que vos sources HDMI et votre écran supportent la protection contre la copie HDCP 2.2 (Highbandwidth Digital Content Protection). Les informations ci-dessus n'ont pas répondu à vos questions ? Veuillez consulter le site internet www.marmitek.com

9. Caractéristiques techniques

Connexions Entrée HDMI 5x HDMI (19 broches femelle) Sortie HDMI 1x HDMI (19 broches femelle) Longueur du câble HDMI 15 mètres maximum Vidéo Résolutions prises en charge 480p, 576p, 720p, 1080i, 1080p et 2160p@60hz Standards HDMI HDCP 2.2, CEC, EDID, DVI, tous les formats 3D, Deep Colour (36bit), x.v.Color Standards HDCP HDCP 2.2 et HDCP 1.4 Formats de couleur RVB et YCbCr 4:4:4, 4:2:0 ou 4:2:2. Bande passante vidéo 18 Gbps Fréquence d'horloge 600 MHz Audio HDMI audio DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos, LPCM 7.1, DTS, Dolby-AC3 et 2.0CH Boîtier du Répartiteur Dimensions (P x L x H) 87 x 60 x 19mm Poids 60g Environnement Température ambiante : +0 à +70ºC Humidité ambiante : 10% à 85% Alimentation Entrée adaptateur d'alimentation 100-240VAC @ 50/60Hz Sortie 5VDC / 1A Les spécifications sont sujettes à modification sans préavis.24 © MARMITEK Informations environnementales pour les clients de l’Union européenne et aux autres pays européens disposant de systèmes de collecte sélective. Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L’élimination et le recyclage en bonne et due forme ont pour but de lutter contre l’impact néfaste potentiel de ce type de produits sur l’environnement et la santé publique. Pour plus d’informations sur le mode d’élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l’endroit où vous avez acheté le produit.

10. Déclaration de Conformité

Par la présente Marmitek BV déclare que l'appareil Connect 350 UHD 2.0™ est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives: Directive 2014/30/UE du Parlement européen et du Conseil du 26 février 2014 relative à l’harmonisation des législations des États membres concernant la compatibilité électromagnétique (refonte). Directive 2014/35/UE du Parlement Européen et du Conseil du 26 février 2014 relative à l’harmonisation des législations des États membres concernant la mise à disposition sur le marché du matériel électrique destiné à être employé dans certaines limites de tension Directive (UE) 2017/2102 du Parlement Européen et du Conseil du 15 novembre 2017 modifiant la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. Règlement (UE) 2019/1782 de la Commission du 1er octobre 2019 établissant des exigences d’écoconception pour les sources d’alimentation externe en vertu de la directive 2009/125/CE du Parlement européen et du Conseil et abrogeant le règlement (CE) no 278/2009 de la Commission Vous pouvez lire la déclaration de conformité complète à http://www.marmitek.comConnect 350 UHD 2.0™ 25 FRANCAIS

Marmitek est une marque déposée de Germatron BV. Connect 350 UHD 2.0™ est une marque déposée de Marmitek BV. Tous droits réservés. Tout a été mis en œuvre pour que les informations présentées dans ce manuel soient exactes. Marmitek n’est pas responsable des erreurs de reproduction ou d’impression. Les droits d'auteur et tout autres droits de propriété concernant le contenu (comprenant mais pas limités aux numéros de modèle, logiciels, audio, vidéo, textes et photos) appartiennent à Marmitek B.V. Toute utilisation du contenu, mais sans restriction, concernant la distribution, la reproduction, toute modification, la publication ou la diffusion est strictement interdite sans l'autorisation préalable par écrit de Marmitek. Tous les droits d'auteur et autres droits de propriété doivent être respectés pour toutes reproductions. Les autres noms de produits et de sociétés peuvent être des marques de leurs détenteurs respectifs. Les produits commercialisés par des entreprises tierces ne sont mentionnés que pour information, sans aucune intention de préconisation ni de recommandation. Marmitek décline toute responsabilité quant à l’utilisation et au fonctionnement de ces produits. Marmitek BV - Boîte postale 4257 - 5604 EG Eindhoven Pays-Bas26 © MARMITEKConnect 350 UHD 2.0™ 27 ESPAGNOL
