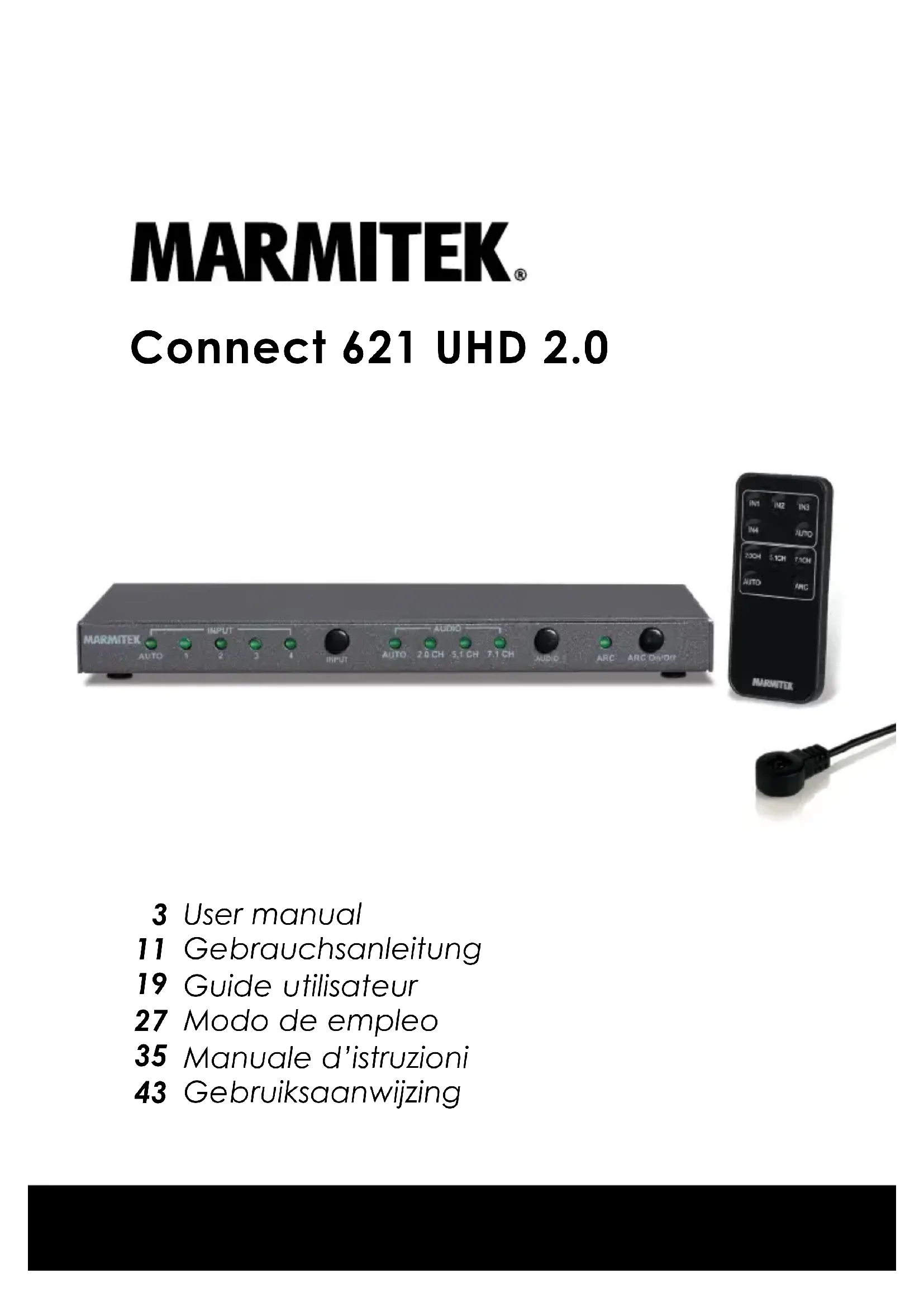

MODE D'EMPLOI Connect 621 UHD 2.0 MARMITEK

2 Consignes de sécurité Veuillez lire attentivement ce manuel d’utilisation avant d’utiliser l’appareil et conservez-le pour consultation ultérieure si nécessaire. Ne peut être utilisé qu’à l’intérieur. N'utilisez pas le produit dans un environnement humide ou à proximité de l’eau. N’exposez pas le produit à des températures extrêmement élevées ou basses, à des sources de lumière trop fortes ou à la lumière directe du soleil. Ce produit n'est pas un jouet. Tenir hors de portée des enfants. Ne jamais ouvrir le produit (excepté le compartiment des piles) : L'appareil peut contenir des éléments qui sont sous tension très dangereux. Tenir les piles hors de portée des enfants. Traiter les piles usagées comme des petits déchets chimiques. Ne jamais utiliser simultanément des vieilles piles et des piles neuves, ou des piles de types différents. Enlever les piles lorsque le système sera mis longtemps hors de service. Respecter la polarité en insérant les piles (+/-) : une insertion incorrecte peut engendrer un danger d’explosion. Brancher l’adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d’alimentation correspond à la valeur indiquée sur les plaques d’identification. Ne jamais brancher un adaptateur secteur lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur. Confier les réparations et l'entretien exclusivement à un personnel qualifié. Débranchez l'adaptateur AC/DC de la prise de courant lorsque celui-ci n'est pas utilisé pendant une longue période. La garantie n'est plus valable en cas d'usage inapproprié, de modifications ou de réparations effectuées par des personnes non agréées. Marmitek se dégage de toute responsabilité en cas d'usage inapproprié du produit ou d'utilisation non conforme à l'usage auquel le produit est destiné. Marmitek se dégage de toute responsabilité en cas de dommage conséquent, autre que la responsabilité civile du fait des produits.CONNECT 621 UHD 2.0™

FRANÇAIS 3 Votre produit

Félicitations pour l'achat du Marmitek Connect 621 UHD 2.0™! Vous pouvez connecter 4 sources HDMI à votre téléviseur sans aucune perte de signal ou de cryptage avec un seul câble. Idéal si votre téléviseur n'a pas suffisamment d'entrées HDMI ou si vous souhaitez connecter les appareils à votre téléviseur avec un seul câble. Exemples de sources HDMI: consoles de jeux telles que PlayStation et Xbox, lecteur Blu-ray, Décodeur TV Numérique et tous les autres appareils HDMI. Le Connect 621 UHD 2.0™ est compatible avec Ultra HD (4k), Full HD (1080p) et tous les formats 3D et convient de ce fait pour tous vos appareils existants et futurs. Vous pouvez utiliser la sortie audio numérique pour connecter à votre amplificateur AV le son de tous vos appareils HDMI connectés avec un seul câble Tous nos produits sont conçus et fabriqués selon les exigences de qualité les plus élevées. Veuillez lire au préalable ce manuel d'utilisation et suivez les instructions afin que vous puissiez profiter de façon optimale des possibilités de ce produit.

Convient pour connecter simultanément 4 périphériques HDMI à votre téléviseur Profitez du contenu Ultra HD le plus récent et regardez Netflix ou un film Blu-ray en 4K tout en conservant un contraste ultime et des couleurs exceptionnelles. Avec une sortie audio numérique supplémentaire pour connecter également votre Récepteur AV avec un seul câble et déterminez vous-même le format audio souhaité (2.0/ 5.1/ 7.1). Supporte l’Audio Return Channel (ARC) pour éviter des problèmes Lipsync. Avec répéteur et égaliseur intégrés pour corriger une perte de signal éventuelle Commutation automatiquement et/ou avec télécommande. Avec récepteur IR séparé pour commander le commutateur lorsqu'il est placé hors de vue.

3.3 Caractéristiques HDMI

Le débit maximal est de 18 Gbit/s (gigabit par seconde). L’HDMI 2.0, peut ainsi afficher des images Ultra HD 4k en 60 fps (images par seconde).Supporte tous les formats 3D (convient pour une utilisation avec vos propres appareils 3D). Convient pour la résolution Ultra HD 4K60 la plus récente (3840 x 2160 / 60 Hz), pour High Dynamic Range (HDR), pour Deep Color et pour des couleurs chrome 4:4:4. Deep Color 36-bit (Profondeur intense des Couleurs 36-bit, des milliards de couleurs au lieu de millions de couleurs, meilleure restitution des différences subtiles dans la gradation et un rapport de contraste plus élevé) ARC (Audio Return Channel, synchronise l'image et le son de votre téléviseur et les renvoie sur votre amplificateur AV par le biais de la sortie audio numérique. Supporte Dolby Atmos et DTS:X et tous les autres formats audio courants.© MARMITEK

A. 1 x Commutateur HDMI B. 1 x Télécommande (avec pile incluse) C. 1 x Récepteur IR D. 1 x Câble HDMI E. 1 x Mini adaptateur Toslink F. 1 x Adaptateur secteur G. 1 x Manuel d'utilisation 4 Au travail

4.1 Conseils d'installation

Eteignez tous les appareils (téléviseur et sources HDMI) avant de les connecter au Connect 621 UHD 2.0™. S'il n'est pas possible de les éteindre, débranchez la prise de courant. Utilisez uniquement des câbles certifiés HDMI® High Speed pour obtenir la meilleure qualité d'image et de son. Ne forcez pas pour connecter ou déconnecter les câbles HDMI, autrement cela pourrait les endommager. Soyez prudent lorsque vous connectez les câbles HDMI. Ils peuvent être facilement endommagés.

1. Connectez la source HDMI (telle que console de jeux, lecteur Blu-ray et

Décodeur TV Numérique) avec un câble HDMI sur les ports HDMI avec l'inscription “HDMI input” (“entrée HDMI”).

2. Connectez le téléviseur avec un câble HDMI sur le port HDMI avec l'inscription

“HDMI output” (“sortie HDMI”). Si vous souhaitez utiliser la fonctionnalité ARC, votre téléviseur doit supporter cette fonctionnalité. Consultez le manuel d'utilisation de votre téléviseur pour savoir quel port HDMI prend en charge la fonctionnalité ARC.

3. Connectez le récepteur AV sur la sortie Numérique/Analogique combinée avec

l'inscription “Audio out”. Utilisez un câble optique avec l’adaptateur Toslink fourni pour “Audio numérique”. Cette sortie supporte les formats audio DTS 5.1, Dolby Digital/ AC-3 et PCM stéréo. Utilisez un câble mini-jack stéréo de 3.5 mm pour “Audio analogique”. Cette sortie supporte les formats audio stéréo analogiques.

4. Connectez l'adaptateur secteur sur “DC 5V” et branchez la fiche dans la prise de

5. Retirez la languette de plastique du compartiment à pile de la télécommande afin

d'activer la pile et enlevez le film protecteur de la partie supérieure. 5 Utilisation

5.1 Connexion manuelle ou automatique

Le Connect 621 UHD 2.0™ vous permet de choisir quelle source HDMI sera affichée sur le téléviseur. Lorsque vous branchez l’une des sources HDMI celle-ci se connectera automatiquement sur l’entrée correcte. Si plusieurs sources HDMI sont branchées le Connect 621 UHD 2.0™ se connectera automatiquement sur la dernière source HDMI active. Pour activer ou désactiver la fonction AUTO, maintenez le bouton AUTO enfoncé sur la télécommande ou sur la face avant jusqu’à ce que le voyant correspondant s’allume ou s’éteigne. Si vous souhaitez sélectionner manuellement une autre source HDMI utilisez le bouton correspondant de la télécommande ou le bouton “Input” sur la face avant. Remarque : la commutation automatique doit être supportée par la source HDMI. Si celle-ci n’est pas supportée, vous devez sélectionner vous-même la bonne source HDMI.

5.2 Paramétrages audio

Sélectionnez les paramètres audio souhaités en utilisant la télécommande ou par le biais des boutons situés sur le front du Connect 621 UHD 2.0™.

5.2.1 Audio Return Channel

Lorsque votre amplificateur AV est connecté par le biais de “Audio out” (“Sortie Audio”) il se peut que l'image de votre téléviseur accuse un léger retard sur le son par le biais de l'amplificateur AV. Ceci est provoqué par les traitements d'images sur votre téléviseur que l'on appelle également le problème de synchronisation labiale (Lip sinc). Le Connect 621 UHD 2.0™ supporte la fonctionnalité ARC (Audio Return Channel) qui envoie d'abord le son vers le téléviseur pour être ensuite renvoyé par votre téléviseur au bon moment par le même câble HDMI. Cela vous permet de synchroniser l'image et le son sans câblage ou réglages supplémentaires. Le commutateur “ARC” vous permet d'activer ou de désactiver cette fonctionnalité. Pour utiliser la fonctionnalité ARC votre téléviseur doit bien sûr supporter cette fonctionnalité. Si votre téléviseur ne dispose pas de la fonctionnalité ARC vous pouvez désactiver les traitements d'images sur votre téléviseur ou retarder l'audio sur votre amplificateur AV ou sur votre source HDMI. Veuillez consulter le manuel d'utilisation de votre appareil pour les paramétrages corrects.© MARMITEK

Dans des conditions normales sélectionnez le mode AUTO ; si vous rencontrez des difficultés sélectionnez manuellement un autre format audio. AUTO, l'appareil HDMI détecte automatiquement le meilleur format audio pris en charge par vos appareils. 7.1CH, supporte tous les formats audio HD (uniquement par le biais de la sortie HDMI). 5.1CH, supporte DTS et Dolby Digital audio 2.0CH, supporte audio 2 canaux 6 Informations produit

6.1 Spécifications techniques

Connexions : Entrée HDMI 4 x HDMI (19 broches femelle) Sortie HDMI 1 x HDMI (19 broches femelle) Longueur du câble HDMI 15 mètres maximum Sortie audio numérique 1 x Toslink 3.5 mm (optique) Sortie audio analogique 1 x jack Stéréo 3.5mm Interface RS-232 1 x 3.5 mm (pour contrôle par le biais d’un pc ou d’un panneau de commande) Vidéo Résolutions prises en charge 4K (4096x2160)@24/30/50/60Hz, 480i~1080p@50/60Hz, 1080p@120Hz et 3D@1080p/60Hz. Résolutions PC prises en charge max. QSXGA (2560x2048@60Hz). Standards HDMI HDMI 2.0b, HDR, CEC, EDID, DVI, tous les formats 3D et Deep Color 36-bit. Standards HDCP HDCP 2.2 et HDCP 1.4 Formats de couleur RVB et YCbCr 4:4:4, 4:2:0 ou 4:2:2. Profondeur des couleurs max. 36-bit. Débit max.18 Gbit/s. Fréquence d'horloge max. 600 MHz. Audio Formats audio HDMI DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos, DTS:X, Dolby Digital/ AC3, DTS 5.1 et PCM stéréo. Boîtier Dimensions (H x L x P) 182 x 85 x 21 mm Poids 366 g Environnement Température ambiante : +0 à +40ºC Humidité ambiante : 20% à 90% Alimentation Adaptateur secteur externe 100-240VAC @50-60Hz, 5VDC @ 1A Les spécifications sont sujettes à modification sans préavis.CONNECT 621 UHD 2.0™

FRANÇAIS 7 Foire aux questions (FAQ) Pas d'image (ou image de mauvaise qualité) ni de son Si après avoir connecté le commutateur HDMI vous n'avez pas d'image ou l'image est de mauvaise qualité, essayez de trouver la cause du problème en connectant les appareils l'un après l'autre à votre écran (téléviseur, moniteur ou projecteur). Vous pourrez ainsi déterminer si le problème provient des sources HDMI, des câbles HDMI, du commutateur HDMI ou de l'écran. Assurez-vous que l'adaptateur secteur soit connecté et branché dans la prise de courant. Utilisez uniquement des câbles certifiés HDMI® High Speed pour obtenir la meilleure qualité d'image et de son. N'utilisez pas de câbles HDMI qui soient plus longs que ce qui est spécifié dans les caractéristiques techniques. Assurez-vous que les câbles HDMI et/ou connecteurs ne soient pas endommagés. La source HDMI ainsi que l'écran doivent supporter pleinement le HDMI. Assurez-vous que vos sources HDMI et votre écran supportent la protection contre la copie HDCP 2.2 (Highbandwidth Digital Content Protection). Pas d'affichage 3D correct Assurez-vous que la source HDMI soit paramétrée pour restituer les images 3D et/ou qu'elle soit en mode automatique. Votre source HDMI ainsi que votre écran HD doivent supporter les mêmes formats 3D. Assurez-vous que l'image 3D soit restituée correctement en connectant la source HDMI directement à l'écran HD avec un câble HDMI. Les informations ci-dessus n'ont pas répondu à vos questions ? Veuillez consulter le site internet www.marmitek.com© MARMITEK

8.1 Déclaration de conformité

Par la présente Marmitek BV déclare que l'appareil Connect 621 UHD 2.0™ est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives: Directive 2014/30/UE du Parlement européen et du Conseil du 26 février 2014 relative à l’harmonisation des législations des États membres concernant la compatibilité électromagnétique (refonte). Directive 2014/35/UE du Parlement Européen et du Conseil du 26 février 2014 relative à l’harmonisation des législations des États membres concernant la mise à disposition sur le marché du matériel électrique destiné à être employé dans certaines limites de tension Directive (UE) 2017/2102 du Parlement Européen et du Conseil du 15 novembre 2017 modifiant la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. Règlement (UE) 2019/1782 de la Commission du 1er octobre 2019 établissant des exigences d’écoconception pour les sources d’alimentation externe en vertu de la directive 2009/125/CE du Parlement européen et du Conseil et abrogeant le règlement (CE) no 278/2009 de la Commission Vous pouvez lire la déclaration de conformité à http://www.marmitek.com

Informations environnementales pour les clients de l’Union européenne et aux autres pays européens disposant de systèmes de collecte sélective. Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L’élimination et le recyclage en bonne et due forme ont pour but de lutter contre l’impact néfaste potentiel de ce type de produits sur l’environnement et la santé publique. Pour plus d’informations sur le mode d’élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l’endroit où vous avez acheté le produit.

Marmitek est une marque déposée de Germatron BV. Connect 621 UHD 2.0™ est une marque déposée de Marmitek BV. Tous droits réservés. Tout a été mis en œuvre pour que les informations présentées dans ce manuel soient exactes. Marmitek n’est pas responsable des erreurs de reproduction ou d’impression. Les droits d'auteur et tout autres droits de propriété concernant le contenu (comprenant mais pas limités aux numéros de modèle, logiciels, audio, vidéo, textes et photos) appartiennent à Marmitek B.V. Toute utilisation du contenu, mais sans restriction, concernant la distribution, la reproduction, toute modification, la publication ou la diffusion est strictement interdite sans l'autorisation préalable par écrit de Marmitek. Tous les droits d'auteur et autres droits de propriété doivent être respectés pour toutes reproductions. Les autres noms de produits et de sociétés peuvent être des marques de leurs détenteurs respectifs. Les produits commercialisés par des entreprises tierces ne sont mentionnés que pour information, sans aucune intention de préconisation ni de recommandation. Marmitek décline toute responsabilité quant à l’utilisation et au fonctionnement de ces produits. Marmitek BV - Boîte postale 4257 - 5604 EG Eindhoven Pays-BasCONNECT 621 UHD 2.0™
