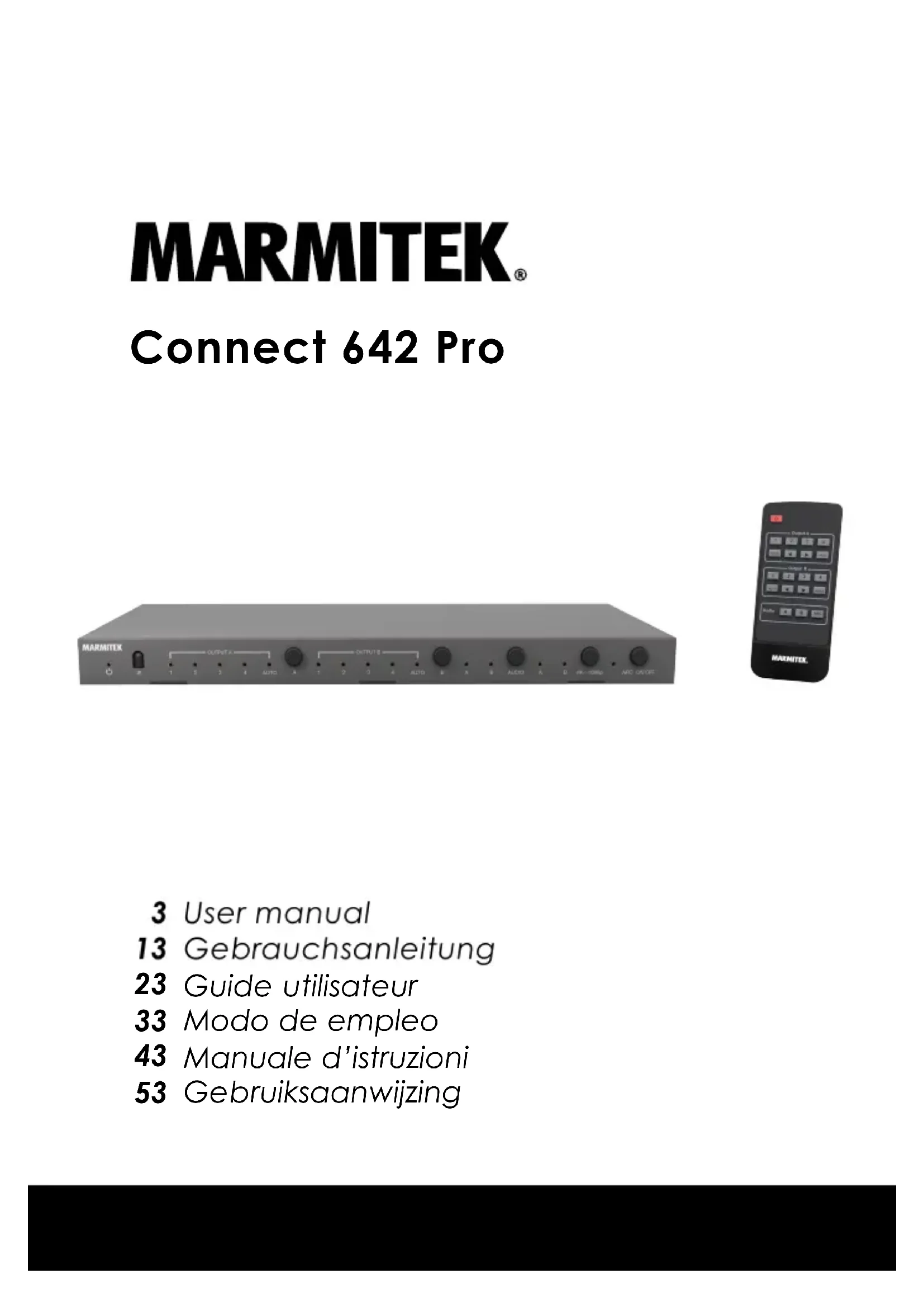

MODE D'EMPLOI Connect 642 Pro MARMITEK

2 Consignes de sécurité Veuillez lire attentivement ce manuel d’utilisation avant d’utiliser l’appareil et conservez-le pour consultation ultérieure si nécessaire.

• Ne peut être utilisé qu’à l’intérieur.

• N'utilisez pas le produit dans un environnement humide ou à proximité de l’eau.

• N’exposez pas le produit à des températures extrêmement élevées ou basses, à des sources de lumière trop fortes ou à la lumière directe du soleil.

• Ce produit n'est pas un jouet. Tenir hors de portée des enfants.

• Brancher l’adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d’alimentation correspond à la valeur indiquée sur les plaques d’identification.

• Ne jamais brancher un adaptateur secteur lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

• Débranchez l'adaptateur AC/DC de la prise de courant lorsque celui-ci n'est pas utilisé pendant une longue période.

• Ne jamais ouvrir le produit : L'appareil peut contenir des éléments qui sont sous tension très dangereux.

• Confier les réparations et l'entretien exclusivement à un personnel qualifié.

• La garantie n'est plus valable en cas d'usage inapproprié, de modifications ou de réparations effectuées par des personnes non agréées.

• Marmitek se dégage de toute responsabilité en cas d'usage inapproprié du produit ou d'utilisation non conforme à l'usage auquel le produit est destiné.

• Marmitek se dégage de toute responsabilité en cas de dommage conséquent, autre que la responsabilité civile du fait des produits. 3 Votre produit

Félicitations pour l'achat du Marmitek Connect 642 Pro™ Ce commutateur matrice HDMI vous permet de connecter 4 sources HDMI à 2 écrans (téléviseur ou projecteur) sans aucune perte de signal ou de cryptage. Idéal lorsque vous souhaitez envoyer le signal vers une autre pièce avec par exemple une rallonge HDMI. Le Connect 642 Pro™ prend en charge les résolutions Ultra HD (4k60) et Full HD (1080p) avec HDR (High Dynamic Range). Tous nos produits sont conçus et fabriqués selon les exigences de qualité les plus élevées.

3.2 Avantages et caractéristiques

• Connectez 2 téléviseurs ou 2 projecteurs et basculez entre 4 appareils HDMI connectés.

• Un commutateur matrice HDMI permet de regarder sur 2 écrans indépendamment l’un de l’autre un autre appareil HDMI.

• Utilisez le downscaler 1080p intégré dans le cas où 1 ou plusieurs écrans ne prennent pas en charge la résolution 4K.

• Convient pour la résolution Ultra HD 4K60 la plus récente (3840 x 2160/60 Hz), pour High Dynamic Range (HDR), pour Deep Color et pour des couleurs chrome 4:4:4.Connect 642 Pro™

• Supporte Dolby Atmos et DTS:X et tous les autres formats audio courants.

• Avec une sortie audio numérique supplémen-taire pour connecter également votre récepteur AV avec un seul câble.

• Supporte Audio Return Channel (ARC) pour éviter des problèmes lipsync.

• Commutation automatiquement et/ou avec télécommande.

1 x commutateur matrice HDMI

1 x télécommande (avec pile incluse)

1 x adaptateur secteur

1 x manuel d'utilisation 4 Au travail

4.1 Conseils pour l’installation

Eteignez tous les appareils (téléviseur et sources HDMI) avant de les connecter au Connect 642 Pro™. S'il n'est pas possible de les éteindre, débranchez la prise de courant. Utilisez uniquement des câbles certifiés Premium High Speed HDMI® pour obtenir la meilleure qualité d'image et de son. Soyez prudent lors de la connexion de vos câbles HDMI. Ceux-ci peuvent facilement être endommagés.

1. Connectez les sources HDMI (telles que console de jeux, lecteur Blu-ray ou

décodeur TV numérique) avec un câble HDMI sur les ports HDMI [1] avec l'inscription “Input 1, 2, 3 ou 4”

2. Connectez le téléviseur ou le projecteur avec un câble HDMI sur les ports HDMI

[2] avec l'inscription “Output A ou B”.

3. Connectez l'adaptateur secteur sur l’entrée “DC 12V” [5] et branchez la fiche dans

la prise de courant.

4. Retirez la languette de plastique du compartiment à pile de la télécommande afin

d'activer la pile et enlevez le film protecteur de la partie supérieure. 5 Utilisation

1. Récepteur infrarouge

2. Sélecteur d'entrée A et B

3. Sélecteur de sortie audio

4. Réducteur d’échelle

5.1 Basculer entre les appareils HDMI connectés

Le Connect 642 Pro™ vous permet de choisir quelle source HDMI [2] sera affichée sur l’un des deux téléviseurs. Si vous souhaitez sélectionner une autre source HDMI, utilisez la télécommande ou appuyez sur le bouton “OUTPUT A / B” situé sur le front de l'appareil. Pour activer la fonction de commutation automatique, appuyez et maintenez le bouton «sélecteur d'entrée» jusqu'à ce que le voyant LED «AUTO» s'allume. Pour désactiver cette fonction, appuyez de nouveau sur le bouton et maintenez-le enfoncé jusqu'à ce que le voyant LED s'éteigne.

EDID signifie Extended Display Identification Data (Données Étendues d'Identification d'Affichage) et il est utilisé pour la communication entre les sources HDMI et les téléviseurs ou les projecteurs afin de déterminer les résolutions d'images et les formats audio pris en charge. La source HDMI demande ces informations au téléviseur ou au projecteur et détermine la meilleure résolution ou le meilleur format audio. Lorsqu'on utilise plusieurs téléviseurs ou plusieurs projecteurs la meilleure résolution et le meilleur format audio, qui sont pris en charge par tous les téléviseurs connectés, sont déterminés. Dans certains cas cela peut causer des problèmes, par exemple lorsque l'une des sources ou l'un des téléviseurs connectés ne supporte pas bien l'EDID.

5.2.1 Paramétrages EDID

Le commutateur EDID [3] vous permet d'effectuer le choix suivant :

• AUTO : détecte automatiquement la résolution d'image commune et le format audio les plus élevés possibles qui sont pris en charge par les deux téléviseurs. L'image et le son seront restitués sur les deux téléviseurs.

• COPY A : détecte uniquement la résolution et le format audio du téléviseur qui est connecté sur “Output A”. Cela vous permet d'éviter les problèmes lors de laConnect 642 Pro™

FRANÇAIS lecture par exemple d'images 3D ou UltraHD (4k). Le téléviseur avec les spécifications les plus élevées est généralement connecté sur ‘’Output A’’.

• STD : Une résolution de 4K@60Hz avec audio 5.1ch sera affichée sur les deux téléviseurs, si cette option est prise en charge. Conseil : utilisez le paramètre «STD» pour les situations standard et utilisez la fonction de réduction d’échelle (downscale) pour les écrans qui ne prennent en charge que 1080p.

5.3 Paramétrages audio

Sélectionnez les paramètres audio souhaités en utilisant la télécommande ou par le biais des boutons situés sur le front du Connect 642 Pro™.

5.3.1 Audio Return Channel

Lorsque votre amplificateur AV est connecté par le biais de “Audio out” (“Sortie Audio”) il se peut que l'image de votre téléviseur accuse un léger retard sur le son par le biais de l'amplificateur AV. Ceci est provoqué par les traitements d'images sur votre téléviseur que l'on appelle également le problème de synchronisation labiale (Lip sinc). Le Connect 642 Pro™ supporte la fonctionnalité ARC (Audio Return Channel) qui envoie d'abord le son vers le téléviseur pour être ensuite renvoyé par votre téléviseur au bon moment par le même câble HDMI. Cela vous permet de synchroniser l'image et le son sans câblage ou réglages supplémentaires. Le commutateur “ARC” vous permet d'activer ou de désactiver cette fonctionnalité. Pour utiliser la fonctionnalité ARC votre téléviseur doit bien sûr supporter cette fonctionnalité. Si votre téléviseur ne dispose pas de la fonctionnalité ARC vous pouvez désactiver les traitements d'images sur votre téléviseur ou retarder l'audio sur votre amplificateur AV ou sur votre source HDMI. Veuillez consulter le manuel d'utilisation de votre appareil pour les paramétrages corrects.

5.4 Réducteur d’échelle 1080p

Pour assurer que la meilleure qualité d'image soit affichée lorsque deux écrans sont connectés au Connect Pro 642 ™ avec d'autres résolutions, vous pouvez utiliser le réducteur d’échelle 1080p intégré. Cette fonctionnalité permet d'afficher une vidéo 4k UHD sur un écran avec une résolution 1080p. Un écran de résolution inférieure peut ainsi afficher une image tandis que la qualité d'un écran de résolution supérieure ne perd pas de sa qualité. Pour activer cette fonction appuyez sur le bouton réducteur d’échelle [4] qui se trouve sur la face avant et sur la télécommande. Utilisez le bouton pour sélectionner l’écran qui sera réduit.© MARMITEK

6 Spécifications techniques Connexions Entrée HDMI 4 x HDMI Sortie HDMI 2 x HDMI Longueur du câble HDMI Max. 15 mètres Sortie audio numérique 1 x Toslink (optique) Vidéo Résolutions prises en charge Max. 4K@ (3840 x2160@60 Hz) Standards HDMI HDMI 2.0, EDID, DVI, Deep Color 36-bit, x.v. Couleur et formats 3D Standards HDCP HDCP 2.2 et HDCP 1.4 Formats de couleur RGB et YCbCr 4:4:4, 4:2:0 ou 4:2:2 Profondeur de couleur Max. 36-bit Débit Max.18 Gbps. Fréquence d'horloge 600 MHz Audio Formats audio HDM DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos, DTS:X, Dolby Digital / AC3, DTS 5.1 et PCM stereo Formats audio optiques Dolby Digital / AC3, DTS 5.1 et PCM stereo Boîtier Dimensions (H x l x P) 18 x 242 x 104 mm Poids 620 g Généralités Température ambiante 0 à +40° C Humidité ambiante 20% à 90% Alimentation 100-240VAC @50-60Hz, 12V DC / 1A Consommation d'énergie 3.8W (max) Les spécifications peuvent être modifiées sans préavis.Connect 642 Pro™

FRANÇAIS 7 Foire aux questions (FAQ) Pas d'image (ou image de mauvaise qualité) ni de son Si après avoir connecté le Connect 642 Pro™ vous n'avez pas d'image ou l'image est de mauvaise qualité, essayez de trouver la cause du problème en connectant les appareils un à un à votre téléviseur ou à votre projecteur. Vous pourrez ainsi déterminer si le problème provient des sources HDMI, des câbles HDMI, du Connect 642 Pro™ ou des téléviseurs.

• Assurez-vous que l'adaptateur secteur soit connecté et branché dans la prise de courant.

• Assurez-vous que le commutateur de l’égaliseur EDID soit sur la bonne position comme indiqué au chapitre 4.2.1

• Utilisez uniquement des câbles certifiés High Speed HDMI® pour obtenir la meilleure qualité d'image et de son.

• N'utilisez pas de câbles HDMI plus longs que ceux spécifiés dans les caractéristiques techniques.

• Assurez-vous que les câbles HDMI et/ou les connecteurs ne soient pas endommagés.

• La source HDMI ainsi que votre téléviseur ou votre projecteur doivent supporter pleinement l’HDMI.

Les informations ci-dessus n'ont pas répondu à vos questions ? Veuillez consulter le site internet www.marmitek.com© MARMITEK

8.1 Déclaration de Conformité

Par la présente Marmitek BV déclare que l'appareil Connect 642 Pro™ est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives: Directive 2014/30/UE du Parlement européen et du Conseil du 26 février 2014 relative à l’harmonisation des législations des États membres concernant la compatibilité électromagnétique (refonte). Directive 2014/35/UE du Parlement Européen et du Conseil du 26 février 2014 relative à l’harmonisation des législations des États membres concernant la mise à disposition sur le marché du matériel électrique destiné à être employé dans certaines limites de tension Directive (UE) 2017/2102 du Parlement Européen et du Conseil du 15 novembre 2017 modifiant la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. Règlement (UE) 2019/1782 de la Commission du 1er octobre 2019 établissant des exigences d’écoconception pour les sources d’alimentation externe en vertu de la directive 2009/125/CE du Parlement européen et du Conseil et abrogeant le règlement (CE) no 278/2009 de la Commission Vous pouvez lire la déclaration de conformité complète à http://www.marmitek.comConnect 642 Pro™

Informations environnementales pour les clients de l’Union européenne et aux autres pays européens disposant de systèmes de collecte sélective. Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L’élimination et le recyclage en bonne et due forme ont pour but de lutter contre l’impact néfaste potentiel de ce type de produits sur l’environnement et la santé publique. Pour plus d’informations sur le mode d’élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l’endroit où vous avez acheté le produit.

Marmitek est une marque déposée de Germatron BV. Connect 642 Pro™ est une marque déposée de Marmitek BV. Tous droits réservés. Tout a été mis en œuvre pour que les informations présentées dans ce manuel soient exactes. Marmitek n’est pas responsable des erreurs de reproduction ou d’impression. Les droits d'auteur et tout autres droits de propriété concernant le contenu (comprenant mais pas limités aux numéros de modèle, logiciels, audio, vidéo, textes et photos) appartiennent à Marmitek B.V. Toute utilisation du contenu, mais sans restriction, concernant la distribution, la reproduction, toute modification, la publication ou la diffusion est strictement interdite sans l'autorisation préalable par écrit de Marmitek. Tous les droits d'auteur et autres droits de propriété doivent être respectés pour toutes reproductions. Les autres noms de produits et de sociétés peuvent être des marques de leurs détenteurs respectifs. Les produits commercialisés par des entreprises tierces ne sont mentionnés que pour information, sans aucune intention de préconisation ni de recommandation. Marmitek décline toute responsabilité quant à l’utilisation et au fonctionnement de ces produits. Marmitek BV - Boîte postale 4257 - 5604 EG Eindhoven Pays-Bas© MARMITEK 32Connect 642 Pro™
