Caractéristiques techniques	Commutateur HDMI 4K UHD, 3 entrées, 1 sortie, supporte la résolution jusqu'à 3840 x 2160 à 60 Hz
Utilisation	Idéal pour connecter plusieurs appareils HDMI à un seul écran, compatible avec les téléviseurs, projecteurs et systèmes audio
Maintenance et réparation	Nettoyer régulièrement avec un chiffon doux, éviter l'exposition à l'humidité, consulter le manuel pour les instructions de dépannage
Sécurité	Ne pas exposer à des températures extrêmes, utiliser uniquement avec des appareils conformes aux normes de sécurité électrique
Informations générales	Garantie de 2 ans, assistance technique disponible, vérifiez la compatibilité avec vos appareils avant l'achat

FOIRE AUX QUESTIONS - Connect 310 UHD MARMITEK

Comment réinitialiser le MARMITEK Connect 310 UHD ?

Pour réinitialiser le MARMITEK Connect 310 UHD, débranchez l'appareil de l'alimentation pendant environ 10 secondes, puis rebranchez-le. Cela restaurera les paramètres d'usine.

Pourquoi mon MARMITEK Connect 310 UHD ne détecte-t-il pas le signal HDMI ?

Vérifiez que tous les câbles HDMI sont correctement connectés et qu'ils ne sont pas endommagés. Essayez également de connecter un autre appareil HDMI pour voir si le problème persiste.

Le MARMITEK Connect 310 UHD supporte-t-il les résolutions 4K ?

Oui, le MARMITEK Connect 310 UHD prend en charge les résolutions jusqu'à 4K à 60 Hz.

Comment savoir si le MARMITEK Connect 310 UHD fonctionne correctement ?

Un témoin lumineux sur l'appareil s'allume lorsque le commutateur est sous tension et qu'il fonctionne normalement. Si le témoin est éteint, vérifiez l'alimentation.

Puis-je utiliser le MARMITEK Connect 310 UHD avec des appareils non 4K ?

Oui, vous pouvez utiliser le MARMITEK Connect 310 UHD avec des appareils non 4K. Le commutateur s'adaptera à la résolution de l'appareil connecté.

Comment changer la source d'entrée sur le MARMITEK Connect 310 UHD ?

Pour changer la source d'entrée, utilisez le bouton de sélection sur l'appareil ou la télécommande fournie si disponible.

Le MARMITEK Connect 310 UHD nécessite-t-il une alimentation externe ?

Oui, le MARMITEK Connect 310 UHD nécessite une alimentation externe pour fonctionner.

Que faire si l'image est floue ou saccadée ?

Vérifiez les câbles HDMI et assurez-vous qu'ils sont de bonne qualité. Essayez également de réduire la résolution de l'appareil source.

Le MARMITEK Connect 310 UHD est-il compatible avec les systèmes audio ?

Oui, le MARMITEK Connect 310 UHD peut être utilisé avec des systèmes audio via la connexion HDMI ARC, si votre téléviseur et votre système audio le supportent.

MODE D'EMPLOI Connect 310 UHD MARMITEK

• Afin d'eviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou antes d'une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrémement élevées ou à des sources de lumières tropfortes.
• Toute utilisation impropre, toute modification ou réparation effectuee vous-même annule la garantie. Marmitek n'accepte aucune responsabilité dans le cas d'une utilisation impropre du produit ou d'une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n'accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être rangé hors de la portée des enfants.
• Ne jamais ouvrir le produit: Les apparèils peuvent comprendre des composants dont la tension est mortelles Les réparations ou l'entretien ne doivent être effectués que par des personnes compétentes.
• Tenir les piles hors de portée des enfants. Traiter les piles usagées comme des petits déchets chimiques. Ne jamais utiliser simultanément des vieilles piles et des piles neuves, ou des piles de types différents. Enlever les piles lorsque le système sera mis longtemps hors de service. Respecter la polarité en insérant les piles (+/-): une insertion incorrecte peut engendrer un danger d'explosion.

1. INTRODUCTION

Félicitations pour l'achat du Marmitek Connect 310 UHD™!
Vous pouvez connecter 3 sources HDMI à votre téléviseur sans aucune perte de signal ou de cryptage avec un seul cable. Idéal si votre téléviseur n'a pas suffisamment d'entries HDMI ou si vous souhaitez connecter les apparêils à votre téléviseur avec un seul cable. Exemples de sources HDMI : consoles deiaux telles quePlayStation et Xbox, lecteur Blu-ray, Decodeur TV Numérique et tous les autres apparêils HDMI. Le Connect 310 UHD™ est compatible avec Ultra HD (4k), Full HD (1080p), HDCP 2.2 et tous les formats 3D et convient de ce fait pour tous vos apparêils existants et futurs.

Les produits Marmitek sont fabriqués avec un grand soin et sont de grande qualité. Veuillez parcourir ce manuel attentivement et suivre les instructions pour bénéficier des possibilités de ce produit de façon optimale.

2. CONTENU DE L'EMBALLAGE

1 x Commutateur HDMI
1 x Télecommande (avec pile incluse)
1 x Récepteur IR
1 x cable d'alimentation USB
1 x Manuel d'utilisation

3. AVANTAGES

• Convient pour connecter simultanément 3 péripériques HDMI à votre téléviseur
• Faible consommation d'énergie et ne nécessiteaucun adaptateur secteur externe
• Commutation automatiquement et/ou avec telécommande
• Avec récepteur IR sépare pour commander le commutateur lorsqu'il est placé hors de vue.

CHARACTERISTIQUESHDMI

• Bande passante video 300MHz (permit la lecture d'images Ultra HD 4k et Full HD 1080p)
• Compatible HDCP 2.2 pour la lecture des contenus 4K Ultra HD dont la copie est protégée
• Supporte tous les formats 3D (convient pour une utilisation avec vos propres apparueils 3D).
• Deep Color 36-bit (Profondeur intense des Couleurs 36-bit, des milliards de couleurs au lieu de millions de couleurs,ILA restitution des différences subtiles dans la gradation et un rapport de contraste plus elevé)
• Dolby TrueHD & DTS HD Master Audio (support audio de haute qualité)

4. INSTALLATION

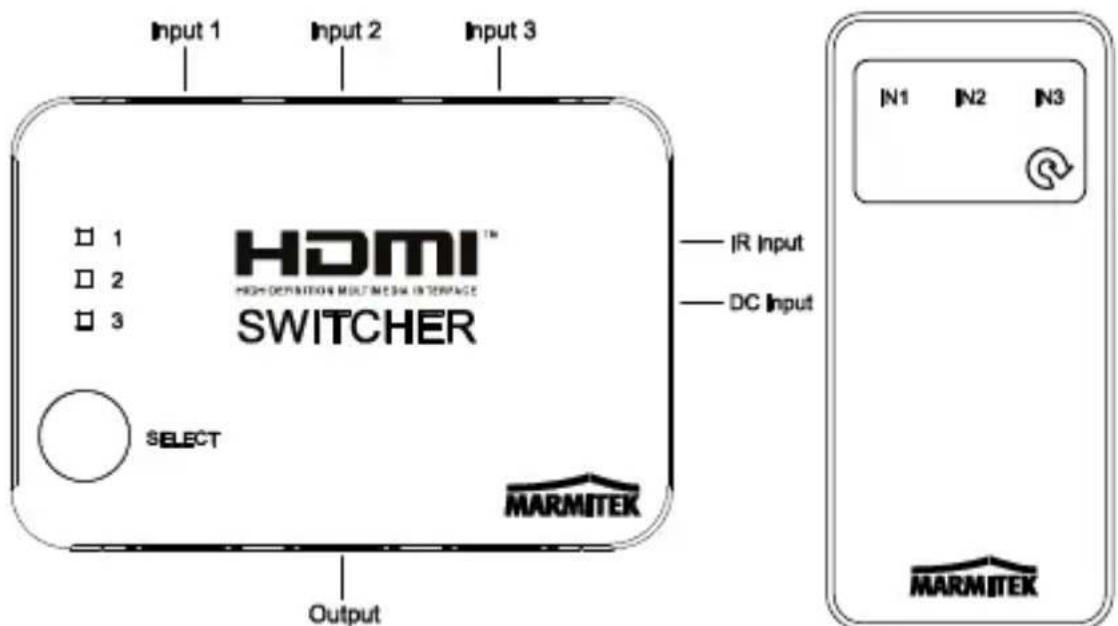

Conseils d'installation :

• Eteignez tous les apparèils (dévelopueur et sources HDMI) avant de les connecter au Connect 310 UHD™. S'il n'est pas possible de les êtreindre, débranchez la prise de courant.
  Utilisez uniquement des cables certifiés HDMI® High Speed pour obtenir la meilleure qualité d'image et de son. Ne forcez pas pour connecter ou déconnecter les cables HDMI, autrement cela pourrait les endommager.

1. Connectez la source HDMI (telle que console deieux, lecteur Blu-ray et Decodeur TV Numérique) avec un cable HDMI sur les ports HDMI avec l'inscription "HDMI input" ("entrée HDMI").

2. Connectez le téléviseur avec un cable HDMI sur le port HDMI avec l'inscription "HDMI output" ("sortie HDMI").

3. Connectez le cas échéant le récepteur IR à l'entrée "IR" afin de pouvoir toujours le contrôle lorsqu'il est place hors de vue, par exemple dans un meuble fermé. Installez le récepteur IR bien en vue de la télécommande.

4. Le Connect 310 UHD™ est éconergétique et utilise l'alimentation électrique des apparèils HDMI connectés ; un adaptateur secteur n'est pas nécessaire.

5. Retirez la languette de plastique du compartment à pile de la télécommande afin d'activer la pile et enlevez le film protecteur de la partie supérieure.

5. UTILISATION

Basculez entre les appareils HDMI connectés

Le Connect 310 UHD™ vous permet deCHOISIR la source HDMI que vous souhaitez restituer sur le téléviseur. Lorsque vous branchez l'une des sources HDMI, celle-ci basculera automatiquement sur la bonne entrée. Si plusieurs sources HDMI sont activées le Connect 310 UHD™ basculera automatiquement sur la dernière source HDMI active. Si vous souhaitez sélectionner une autre source HDMI, utilisez la télécommande ou appuyez sur le bouton "Select" situé sur le front de l'appareil.

Remarque : la commutation automatique doit être supportée par la source HDMI. Si celle-ci n'est pas supportée, vous doivent seLECTIONner vous-même la bonne source HDMI.

6. FOIRE AUX QUESTIONS

Pas d'image (ou image de mauvaise qualité) ni de son

Si après avoir connecté le commutateur HDMI vous n'avez pas d'image ou l'image est de mauvaise qualité, essayez de tracer la cause du problème en connectant les apparciels l'un après l'autre à votre écran (dévelopeur, moniteur ou projecteur). Vous pourrez ainsi déterminer si le problème provient des sources HDMI, des cables HDMI, du commutateur HDMI ou de l'écran.

• Si aucun de vos apparèils HDMI ne fournit une alimentation de 5V par le biais du cable HDMI, vous devrez alimenter le commutateur HDMI par le biais du cable USB. Utilisez pour cela le cable d'alimentation USB fourni et connectez-le sur n'importe quel port USB disponible sur l'un de vos apparèils ou utilisez un adaptateur secteur USB standard.
  Utilisez uniquement des cables certifiés HDMI® High Speed pour obtenir la meilleure qualité d'image et de son.
• N'utilise pas de cables HDMI qui soient plus longs que ce qui est spécifique dans les caractéristiques techniques.
• Assurez-vous que les cables HDMI et/ou connecteurs ne soient pas endommages.
• La source HDMI ainsi que l'écran doit supporter pleinement le HDMI.
• Assurez-vous que vos sources HDMI et votre écran supportent la protection contre la copie HDCP (Highbandwidth Digital Content Protection).

Pas d'affichage 3D correct

Assurez-vous que la source HDMI soit paramétrée pour restituer les images 3D et/ou qu'elle soit en mode automatique.
- Voiture source HDMI ainsi que votre écran HD doivent supporter les mêmes formats 3D.
- Assurez-vous que l'image 3D soit restituée correctement en connectant la source HDMI directement à l'écran HD avec un cable HDMI.

Les informations ci-dessus n'ont pas répondu à vos questions ? Veuillez consulter le site internet www.marmitek.com

7. CARACTERISTIQUES TECHNIQUES

Connexions

Entree HDMI 1x HDMI (19 broches femelle)

Sortie HDMI 3x HDMI (19 broches femelle)

Longueur du cable HDMI 15 metres maximum

Vidéo

Résolutions prises en charge 480p, 576p, 720p, 1080i, 1080p et

$$ 4 k 2 k @ 2 4 / 3 0 $$

Standards HDMI HDCP 2.2, CEC, EDID, DVI, tous les

formatst3D,DeepColour(36bit),x.v.Color

Bande passante video 10.2 Gbps

Fréquence d'horloge 300 MHz

Audio

HDMI audio DTS-HD Master Audio, Dolby TrueHD,

LPCM 7.1, DTS, Dolby-AC3 et 2.0CH

Boitier du Répartiteur

Dimensions (P× L× H) 87× 60× 19mm

Poids 60g

Environment

Température ambiente: +0 à +70°C

Humidité ambiente : 10% à 85%

Les specifications sont sujettes à modification sans préavis.

Informations environnementales pour les clients de l'Union française

La directive européenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures menagères. Ce symbole indique que le produit doit être eliminé dans un circuit distinct de

celui pour les déchets des menages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou electronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination et le recyclage en bonne et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvors publics locaux, le service de traitement des déchets, ou l'endroit où vous avez achété le produit.

Par la presente Marmitek BV déclare que l'appareil Connect 310 UHD™ est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directives:

Directive 2004/108/ce du parlement européen et du conseil du 15 décembre 2004 relative au rapprochement des législations des États membres concernant la compatibilité électromagnétique

Directive 2006/95/CE du Parlement européen et du Conseil du 12 décembre 2006 concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension

Directive 2002/95/CE du Parlement européen et du Conseil du 27 janvier 2003 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques

Règlement (CE) no 278/2009 de la Commission du 6 avril 2009 portant application de la directive 2005/32/CE du Parlement européen et du Conseil en ce qui concerne les exigences d'écoconception relatives à la consommation d'électricité hors charge et au rendement moyen en mode actif des sources d'alimentation externe

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN - THE NETHERLANDS

DROITS D'AUTEUR

Marmitek est une marque déposée de Pattitude BV. Connect 310 UHD™ est une marque déposée de Marmitek BV. Tous droits réservés. Tout a été mis en œuvre pour que les informations représentées dans ce manuel soient exactes. Marmitek n'est pas responsable des erreurs de reproduction ou d'impression. Les droits d'auteur et tous autres droits de propriété concernant le contenu (comprenant mais pas limités aux numérios de modèle, logiciels, audio, video, textes et photos) appartiennent à Marmitek B.V. Toute utilisation du contenu, mais sans restriction, concernant la distribution, la reproduction, toute modification, la publication ou la diffusion est strictement interdite sans l'autorisation préalable par écrit de Marmitek. Tous les droits d'auteur et autres droits de propriété doivent être respectés pour toutes reproductions.

Les autres noms de produits et de sociétés peuvent être des marques de leurs détenteurs respectifs. Les produits commercialisés par des entreprises tierces ne sont mentionnés que pour information, sans aucune intention de préconisation ni de recommandation. Marmitek decline toute responsabilité quant à l'utilisation et au fonctionnement de ces produits.
