MANUALE UTENTE Connect 620 UHD 2.0 MARMITEK

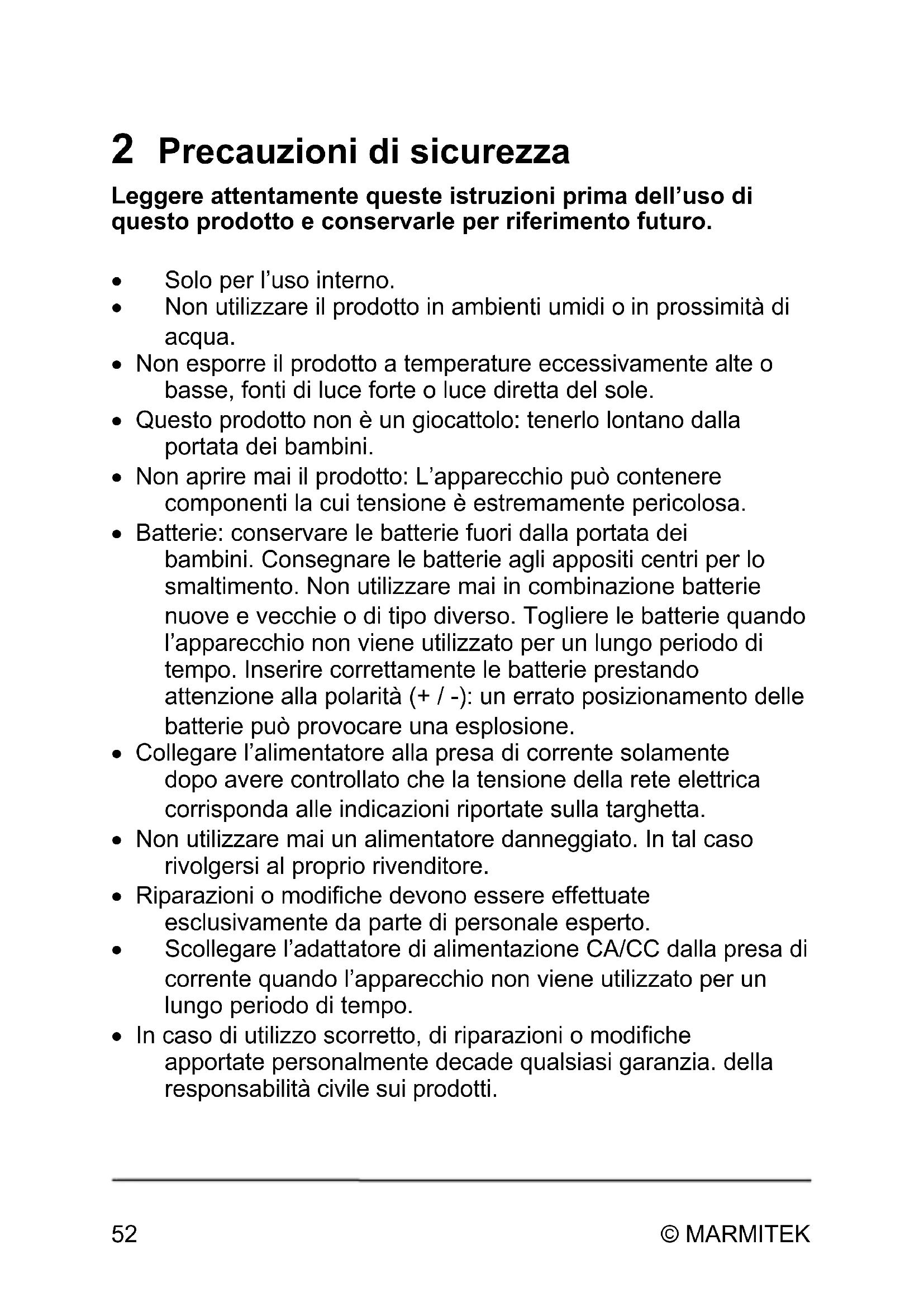

2 Precauzioni di sicurezza Leggere attentamente queste istruzioni prima dell’uso di questo prodotto e conservarle per riferimento futuro. x Solo per l’uso interno. x Non utilizzare il prodotto in ambienti umidi o in prossimità di acqua. x Non esporre il prodotto a temperature eccessivamente alte o basse, fonti di luce forte o luce diretta del sole. x Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini. x Non aprire mai il prodotto: L’apparecchio può contenere componenti la cui tensione è estremamente pericolosa. x Batterie: conservare le batterie fuori dalla portata dei bambini. Consegnare le batterie agli appositi centri per lo smaltimento. Non utilizzare mai in combinazione batterie nuove e vecchie o di tipo diverso. Togliere le batterie quando l’apparecchio non viene utilizzato per un lungo periodo di tempo. Inserire correttamente le batterie prestando attenzione alla polarità (+ / -): un errato posizionamento delle batterie può provocare una esplosione. x Collegare l’alimentatore alla presa di corrente solamente dopo avere controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta. x Non utilizzare mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore. x Riparazioni o modifiche devono essere effettuate esclusivamente da parte di personale esperto. x Scollegare l’adattatore di alimentazione CA/CC dalla presa di corrente quando l’apparecchio non viene utilizzato per un lungo periodo di tempo. x In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. della responsabilità civile sui prodotti.Connect 620 UHD 2.0

ITALIANO x Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. x Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti. 3 Il prodotto

Congratulazioni per l’acquisto del Marmitek Connect 620 UHD 2.0™! E’ possibile collegare 4 sorgenti HDMI tramite 1 cavo al televisore, senza perdita di segnale o crittografia. Ideale se il televisore non dispone di abbastanza ingressi HDMI o per collegare le apparecchiature con un solo cavo al televisore. Esempi di sorgenti HDMI: console videogiochi come Playstation e Xbox, lettore Blu- ray, decoder TV digitale e tutte le altre apparechiature HDMI. Il Connect 620 UHD 2.0™ supporta Ultra HD (4k), Full HD (1080p) e tutti i formati 3D ed è adatto a tutte le apparecchiature esistenti e future. Tutti i nostri prodotti sono stati progettati e fabbricati secondo i più elevati standard qualitativi. Prima si prega di leggere con attenzione questo manuale e seguire le istruzioni per godere appieno le potenzialità di questo prodotto.

x Adatto al collegamento contemporaneo di 4 dispositivi HDMI al tuo TV x Godere il contenuto più recente Ultra HD e guardare Netflix o un film Blu-ray in 4K, pur mantenendo il constrasto ottimale ed i colori splendidi. x Con ripetitore ed equalizzatore incorporati per la correzione di un’eventuale perdita di segnale x Commuta automaticamente e/o con telecomando. x Supporta HDCP 2.2 per la riproduzione del contenuto 4k Ultra HD protetto.© MARMITEK

x La capacità di trasferimento massima è di 18 Gbit/s (gigabit al secondo). Grazie a ciò l’HDMI 2.0 può riprodurre immagini in 4K Ultra HD a 60 fps (fotogrammi al secondo).Adatto per l'ultima risoluzione HD Ultra 4K60 (3840 x 2160/60 Hz), High Dynamic Range (HDR), Deep Color e 4: 4: 4 colori chroma. x Supporta tutti i formati 3D (adatto all’uso con tutte le apparecchiature 3D). x Deep Color 36-bit, (miliardi invece di milioni colori, una migliore riproduzione delle sottili differenze di gradazione e un rapporto di contrasto più elevato). x Supporta Dolby Atmos e DTS:X e tutti gli altri formati audio comuni.

3.4 Contenuto della confezione

A. 1 x commutatore HDMI (HDMI Switch) B. 1 x telecomando (batteria inclusa) C. 1 x adattatore di alimentazione D. 1 x istruzioni per l’uso

Selettore ingressi Sensore IRConnect 620 UHD 2.0

ITALIANO Lato posteriore

Adattatore di alimentazione

Connettore per l’adattatore CC

Uscita HDMI Selettore diretto d’ingresso

4.1 Consigli per l’installazione

x Prima spegnere tutte le apparecchiature (TV e sorgenti HDMI) e poi collegarle al Connect 620 UHD 2.0™. Quando non è possibile spegnerle, rimuovere la spina dalla presa. x Utilizzare solo i cavi omologati High Speed HDMI® per la migliore qualità audio e video. Utilizzare poca forza per collegare o scollegare i cavi HDMI di modo che non saranno danneggiati. x Fare attenzione quando si collegano i cavi HDMI. Questi possono essere facilmente danneggiati.

1. Collegare le sorgenti HDMI (come p.e. console videogiochi,

lettore Blu-ray o decoder tv digitale), tramite un cavo HDMI, alle porte HDMI indicate con “Input”.

2. Collegare il televisore, tramite un cavo HDMI, alla porta

HDMI indicata con “Output”.

3. Collegare l’adattatore di alimentazione al “DC 5V” ed inserire

la spina nella presa.

4. Tirare la striscia di plastica dal vano batterie del telecomando

per attivare la batteria e togliere la pellicola protettiva dalla parte superiore.Connect 620 UHD 2.0

ITALIANO 5 Commutare in modo manuale o automatico

Selezionare con il Connect 620 UHD 2.0™ quale sorgente HDMI è visualizzata sul televisore. Quando si accende una delle sorgenti HDMI bronnen, questa commuterà automaticamente all’apposito ingresso. Se sono state accese più sorgenti HDMI, il Connect 620 UHD 2.0™ passerà automaticamente alla sorgente HDMI attivata per ultimo. Per la disattivazione o riattivazione della commutazione automatica, tenere premuto per 3 secondi il selettore d’ingresso sul telecomando. Le spie degli ingressi 3 e 4 si accendono brevemente per conferma. Se si desidera selezionare manualmente un’altra sorgente HDMI, si deve sempre premere brevemente il selettore sul telecomando, fino a raggiungere l’apposito ingresso, oppure usare i selettori d’ingresso diretti (IN1 - IN4), per commutare direttamente all’ingresso desiderato. È inoltre possibile usare il selettore sul lato anteriore del Connect 620 UHD 2.0™.

Nota: la commutazione automatica deve essere supportata dalla sorgente HDMI. Se non è supportata questa modalità, si deve selezionare manualmente la corretta sorgente HDMI. Selettore diretto d’ingresso Selettore d’ingresso© MARMITEK

Ambiente Temperature ambiente +0 fino ai +40° C Umidità 20% all’90% Alimentazione Adattatore esterno 100-240VAC @50-60Hz, 5VDC @ 1A Le caratteristiche tecniche possono essere modificate senza preavviso.© MARMITEK

7 Domande frequenti (FAQ) Mancano l'immagine ed il suono o sono di cattiva qualità Nel caso che dopo il collegamento del commutatore HDMI manchi l'immagine o sia di cattiva qualità, cercare di risolvere il problema collegando uno per uno le apparecchiature allo schermo (televisore, monitor o proiettore). In tal modo è possibile determinare se il problema si trova nelle sorgenti HDMI, nei cavi HDMI, nel commutatore HDMI o nello schermo. x Controllare se l’adattatore di alimentazione è stato collegato ed inserito nella presa di corrente.. x Per la migliore qualità di immagini e suono usare solo cavi omologati High Speed HDMI®. x Non usare cavi HDMI più lunghi di quanto indicato nei dati tecnici . x Controllare se i cavi e/o connettori HDMI non sono stati danneggiati. x Sia la sorgente HDMI che lo schermo devono supportare interamente HDMI. x Controllare se le sorgenti HDMI e lo schermo supportano la protezione anticopia HDCP 2.2 (High-bandwidth Digital Content Protection). Manca la corretta riproduzione 3D x Controllare se è stata impostata la sorgente HDMI corretta per riprodurre 3D e/o se essa è stata impostata nella modalità automatica. x Sia la sorgente HDMI che lo schermo HD devono supportare gli stessi formati 3D. x Controllare se è corretta la riproduzione 3D collegando la sorgente HDMI direttamente allo schermo HD con un cavo HDMI. Ancora domande che non sono state risposte qui sopra? Visitare www.marmitek.comConnect 620 UHD 2.0

8.1 Dichiarazione di conformita '

Con ciò, Marmitek BV, dichiara che il Connect 620 UHD 2.0™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva: Direttiva 2004/108/CE del Parlamento Europeo e del Consiglio del 15 dicembre 2004 concernente il ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica Direttiva 2006/95/CE del Parlamento europeo e del Consiglio del 12 dicembre 2006 concernente il ravvicinamento delle legislazioni degli Stati membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio dell’8 giugno 2011 sulla restrizione dell’uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche Regolamento (CE) n. 278/2009 della Commissione del 6 aprile 2009 recante misure di esecuzione della direttiva 2005/32/CE del Parlamento europeo e del Consiglio per quanto riguarda le specifiche di progettazione ecocompatibile relative al consumo di energia elettrica a vuoto e al rendimento medio in modo attivo per gli alimentatori esterni

Informazioni relative all’ambiente per i clienti residenti nell’Unione Europea La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull’imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifiuti domestici. È responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a© MARMITEK

prevenire conseguenze potenzialmente negative per l’ambiente e per la salute dell’essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in vostro possesso, vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifiuti o il negozio nel quale avete acquistato il prodotto.

8.3 Diritti d’autore

Marmitek è un marchio commerciale di Germatron BV. Connect 620 UHD 2.0™ è un marchio commerciale di Marmitek BV. Tutti i diritti riservati. Marmitek si è impegnata perché le informazioni contenute in questo manuale fossero il più possibile precise. Marmitek declina ogni responsabilità per eventuali errori di stampa. I diritti d'autore e tutti gli altri diritti di proprietà intellettuale sul contenuto (inclusi ma non limitati a numeri di modelli, software, audio, video, testi e fotografie) spettano a Marmitek BV. È strettamente proibito ogni uso del Contenuto, incluse senza limitazioni la distribuzione, riproduzione, modifica, pubblicazione o trasmissione senza previa autorizzazione scritta da parte di Marmitek. Tutti i diritti d’autore e altri diritti di proprietà intellettuale su tutte le riproduzioni devono essere conservati. I nomi di altre società e prodotti qui menzionati potrebbero essere marchi delle rispettive società. La citazione di prodotti di terze parti è a solo scopo informativo e non costituisce alcun impegno o raccomandazione. Marmitek declina ogni responsabilità riguardo l’uso e le prestazioni di questi prodotti. Marmitek BV - PO Box 4257 - 5604 EG Eindhoven Paesi BassiConnect 620 UHD 2.0™
