MANUALE UTENTE Connect 350 UHD MARMITEK

x Adatto al collegamento contemporaneo di 3 dispositivi HDMI al tuo TV. x Ad alta efficienza energetica; non richiede alimentazione esterna. x Commuta automaticamente e/o con telecomando. x Con ricevitore IR separato per il comando del commutatore quando non è in vista.

PRECAUZIONI DI SICUREZZA

x Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia o umidità. Non utilizzare vicino alla vasca da bagno, piscina, ecc. x Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti intense di luce. x In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti. x Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini. x Non aprire mai il prodotto: L’apparecchio può contenere componenti la cui tensione è estremamente pericolosa. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto. x Batterie: conservare le batterie fuori dalla portata dei bambini. Consegnare le batterie agli appositi centri per lo smaltimento. Non utilizzare mai in combinazione batterie nuove e vecchie o di tipo diverso. Togliere le batterie quando l’apparecchio non viene utilizzato per un lungo periodo di tempo. Inserire correttamente le batterie prestando attenzione alla polarità (+ / -): un errato posizionamento delle batterie può provocare una esplosione.

Congratulazioni per l’acquisto del Marmitek Connect 350 UHD™! E’ possibile collegare 5 sorgenti HDMI tramite 1 cavo al televisore, senza perdita di segnale o crittografia. Ideale se il televisore non dispone di abbastanza ingressi HDMI o per collegare le apparecchiature con un solo cavo al televisore. Esempi di sorgenti HDMI: console videogiochi come Playstation e Xbox, lettore Blu-ray, decoder TV digitale e tutte le altre apparechiature HDMI. Il Connect 350 UHD™ supporta Ultra HD (4k), Full HD (1080p) e tutti i formati 3D ed è adatto a tutte le apparecchiature esistenti e future. I prodotti di Marmitek sono fabbricati con la massima cura e sono di alta qualità. Vi preghiamo di leggere attentamente questo manuale e seguite le istruzioni per sfruttare tutte le possibilità di questo prodotto.28 © MARMITEK

2. CONTENUTO DELLA CONFEZIONE

1 x commutatore HDMI (HDMI Switch) 1 x telecomando (batteria inclusa) 1 x ricevitore IR 1 x cavo di alimentazione USB 1 x istruzioni per l’uso

x Adatto al collegamento contemporaneo di 3 dispositivi HDMI al tuo

x Ad alta efficienza energetica; non richiede alimentazione esterna x Commuta automaticamente e/o con telecomando x Con ricevitore IR separato per il comando del commutatore quando non è in vista. CARATTERISTICHE HDMI x Larghezza banda video 300MHz (rende possibile la riproduzione dell’immagine ad Ultra HD 4k e Full HD 1080p) x Supporta HDCP 2.2 per la riproduzione del contenuto 4k Ultra HD protetto x Supporta tutti i formati 3D (adatto all’uso con tutte le apparecchiature 3D) x Deep Color 36-bit, (miliardi invece di milioni colori, una migliore riproduzione delle sottili differenze di gradazione e un rapporto di contrasto più elevato) x Dolby TrueHD & DTS HD Master Audio (supporto audio ad alta qualità)

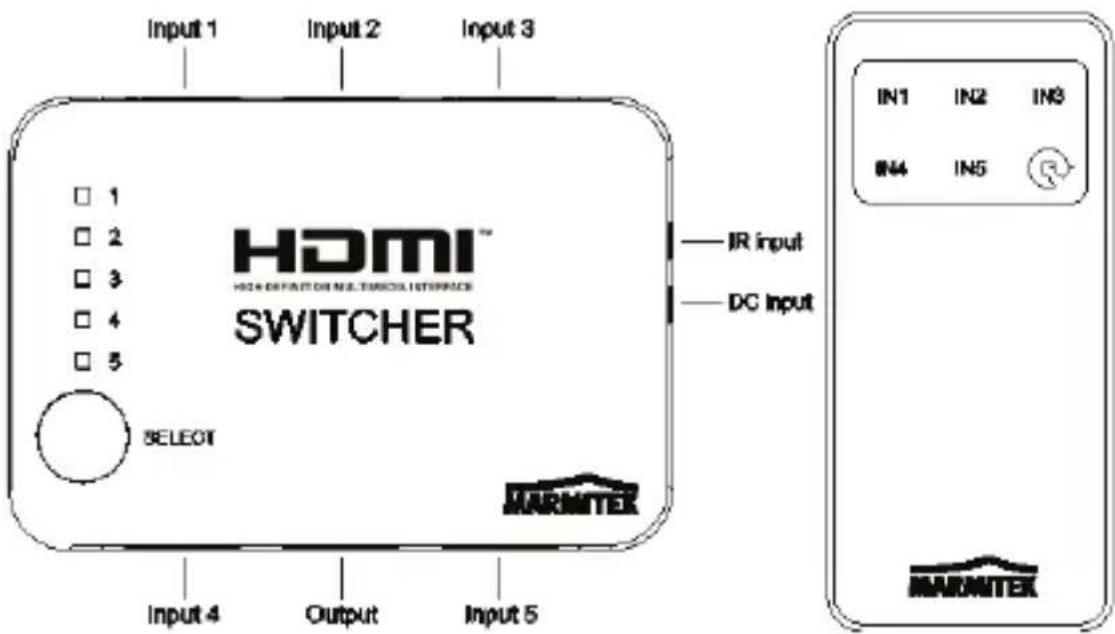

Consigli per l’installazione: x Prima spegnere tutte le apparecchiature (TV e sorgenti HDMI) e poi collegarle al Connect xxx UHD™. Quando non è possibile spegnerle, rimuovere la spina dalla presa. x Utilizzare solo i cavi omologati High Speed HDMI® per la migliore qualità audio e video. Utilizzare poca forza per collegare o scollegare i cavi HDMI di modo che non saranno danneggiati.Connect 350 UHD™ 29 ITALIANO

1. Collegare le sorgenti HDMI (come console videogiochi, lettore Blu-ray

e Decoder TV Decoder) alle porte HDMI con il testo “HDMI input”, tramite un cavo HDMI.

2. Collegare il televisore ad una porta HDMI con il testo “HDMI output”,

tramite un cavo HDMI.

3. All’occorrenza, collegare il ricevitore IR all’ingresso “IR” per poter

comandarlo quando si trova fuori vista, per esempio in un armadio chiuso. Posizionare il ricevitore IR in vista del telecomando.

4. Il Connect 350 UHD™ è ad alta efficienza energetica e utilizza

l’alimentazione delle apparecchiature HDMI collegate, non è richiesto un adattatore di alimentazione.

5. Tirare la striscia di plastica dal vano batterie del telecomando per

attivare la batteria e togliere la pellicola protettiva dalla parte superiore.

Commutare tra le apparecchiature HDMI collegate Con il Connect 350 UHD™ si può scegliere quale sorgente HDMI è riprodotta sul televisore. Quando si accende una delle sorgenti HDMI essa commuterà automaticamente all’ingresso corretto. Se più sorgenti HDMI sono state accese, il Connect 350 UHD™ commuterà automaticamente alla sorgente HDMI attivata per ultima. Per selezionare un’altra sorgente HDMI si deve usare il telecomando o il tasto “Select” sul davanti. Nota: la commutazione automatica deve essere supportata dalla sorgente HDMI. Se non è supportata questa modalità, si deve selezionare manualmente la corretta sorgente HDMI.30 © MARMITEK

6. DOMANDE FREQUENTI

Mancano l'immagine ed il suono o sono di cattiva qualità Nel caso che dopo il collegamento del commutatore HDMI manchi l'immagine o sia di cattiva qualità, cercare di risolvere il problema collegando uno per uno le apparecchiature allo schermo (televisore, monitor o proiettore). In tal modo è possibile determinare se il problema si trova nelle sorgenti HDMI, nei cavi HDMI, nel commutatore HDMI o nello schermo. x Nel caso che nessuna delle apparecchiature HDMI collegate fornisca l’alimentazione da 5V attraverso il cavo HDMI, si deve alimentare il commutatore HDMI attraverso il cavo USB. Utilizzare il cavo di alimentazione USB fornito in dotazione e collegarlo ad una delle porte USB non usate delle altre apparecchiature o utilizzare un adattatore di alimentazione USB standard. x Per la migliore qualità di immagini e suono usare solo cavi omologati High Speed HDMI®. x Non usare cavi HDMI più lunghi di quanto indicato nei dati tecnici . x Controllare se i cavi e/o connettori HDMI non sono stati danneggiati. x Sia la sorgente HDMI che lo schermo devono supportare interamente HDMI. x Controllare se le sorgenti HDMI e lo schermo supportano la protezione anticopia HDCP (High-bandwidth Digital Content Protection). Manca la corretta riproduzione 3D x Controllare se è stata impostata la sorgente HDMI corretta per riprodurre 3D e/o se essa è stata impostata nella modalità automatica. x Sia la sorgente HDMI che lo schermo HD devono supportare gli stessi formati 3D. x Controllare se è corretta la riproduzione 3D collegando la sorgente HDMI direttamente allo schermo HD con un cavo HDMI. Avete ancora domande che non sono state risposte qui sopra? Vi preghiamo di visitare il nostro sito www.marmitek.comConnect 350 UHD™ 31 ITALIANO

7. CARATTERISTICHE TECNICHE

Connessioni Ingresso HDMI 5x HDMI (19 poli femmina) Uscita HDMI 1x HDMI (19 poli femmina) Lunghezza cavo HDMI max. 15 metri Video Risoluzioni supportate 480p, 576p, 720p, 1080i, 1080p e 4k2k@24/30 Norme HDMI HDCP 2.2, CEC, EDID, DVI, tutti i formati 3D, Deep Colour (36bit), x.v.Color Larghezza banda video 10.2 Gbps Frequenza di clock 300 MHZ Audio Audio HDMI DTS-HD Master Audio, Dolby TrueHD, LPCM 7.1, DTS, Dolby-AC3 e 2.0CH Alloggiamento Dimensioni (A x L x P) 87 x 60 x 19mm Peso 60g Ambiente Temperature ambiente +0 fino ai +70° C Umidità di ambiente 10% all’85% Le caratteristiche tecniche possono essere modificate senza preavviso.
