MODE D'EMPLOI Connect 350 UHD MARMITEK

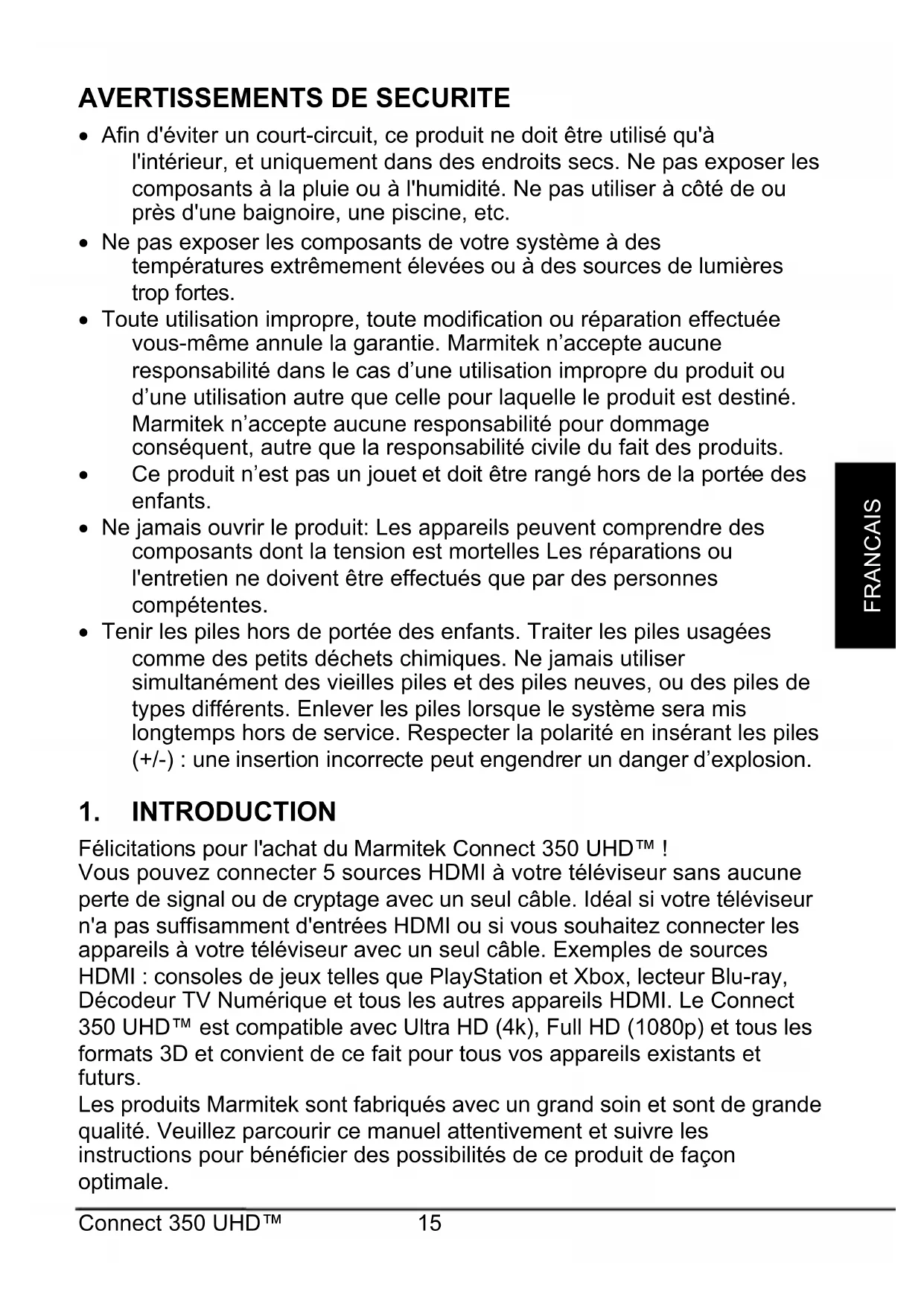

x Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou près d'une baignoire, une piscine, etc. x Ne pas exposer les composants de votre système à des températures extrêmement élevées ou à des sources de lumières trop fortes. x Toute utilisation impropre, toute modification ou réparation effectuée vous-même annule la garantie. Marmitek n’accepte aucune responsabilité dans le cas d’une utilisation impropre du produit ou d’une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n’accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits. x Ce produit n’est pas un jouet et doit être rangé hors de la portée des enfants. x Ne jamais ouvrir le produit: Les appareils peuvent comprendre des composants dont la tension est mortelles Les réparations ou l'entretien ne doivent être effectués que par des personnes compétentes. x Tenir les piles hors de portée des enfants. Traiter les piles usagées comme des petits déchets chimiques. Ne jamais utiliser simultanément des vieilles piles et des piles neuves, ou des piles de types différents. Enlever les piles lorsque le système sera mis longtemps hors de service. Respecter la polarité en insérant les piles (+/-) : une insertion incorrecte peut engendrer un danger d’explosion.

Félicitations pour l'achat du Marmitek Connect 350 UHD™ ! Vous pouvez connecter 5 sources HDMI à votre téléviseur sans aucune perte de signal ou de cryptage avec un seul câble. Idéal si votre téléviseur n'a pas suffisamment d'entrées HDMI ou si vous souhaitez connecter les appareils à votre téléviseur avec un seul câble. Exemples de sources HDMI : consoles de jeux telles que PlayStation et Xbox, lecteur Blu-ray, Décodeur TV Numérique et tous les autres appareils HDMI. Le Connect 350 UHD™ est compatible avec Ultra HD (4k), Full HD (1080p) et tous les formats 3D et convient de ce fait pour tous vos appareils existants et futurs. Les produits Marmitek sont fabriqués avec un grand soin et sont de grande qualité. Veuillez parcourir ce manuel attentivement et suivre les instructions pour bénéficier des possibilités de ce produit de façon optimale.16 © MARMITEK

2. CONTENU DE L’EMBALLAGE

1 x Commutateur HDMI 1 x Télécommande (avec pile incluse) 1 x Récepteur IR 1 x câble d'alimentation USB 1 x Manuel d'utilisation

x Convient pour connecter simultanément 3 périphériques HDMI à votre téléviseur x Faible consommation d'énergie et ne nécessite aucun adaptateur secteur externe x Commutation automatiquement et/ou avec télécommande x Avec récepteur IR séparé pour commander le commutateur lorsqu'il est placé hors de vue.

CARACTÉRISTIQUES HDMI

x Bande passante vidéo 300MHz (permet la lecture d'images Ultra HD 4k et Full HD 1080p) x Compatible HDCP 2.2 pour la lecture des contenus 4K Ultra HD dont la copie est protégée x Supporte tous les formats 3D (convient pour une utilisation avec vos propres appareils 3D). x Deep Color 36-bit (Profondeur intense des Couleurs 36-bit, des milliards de couleurs au lieu de millions de couleurs, meilleure restitution des différences subtiles dans la gradation et un rapport de contraste plus élevé) x Dolby TrueHD & DTS HD Master Audio (support audio de haute qualité)

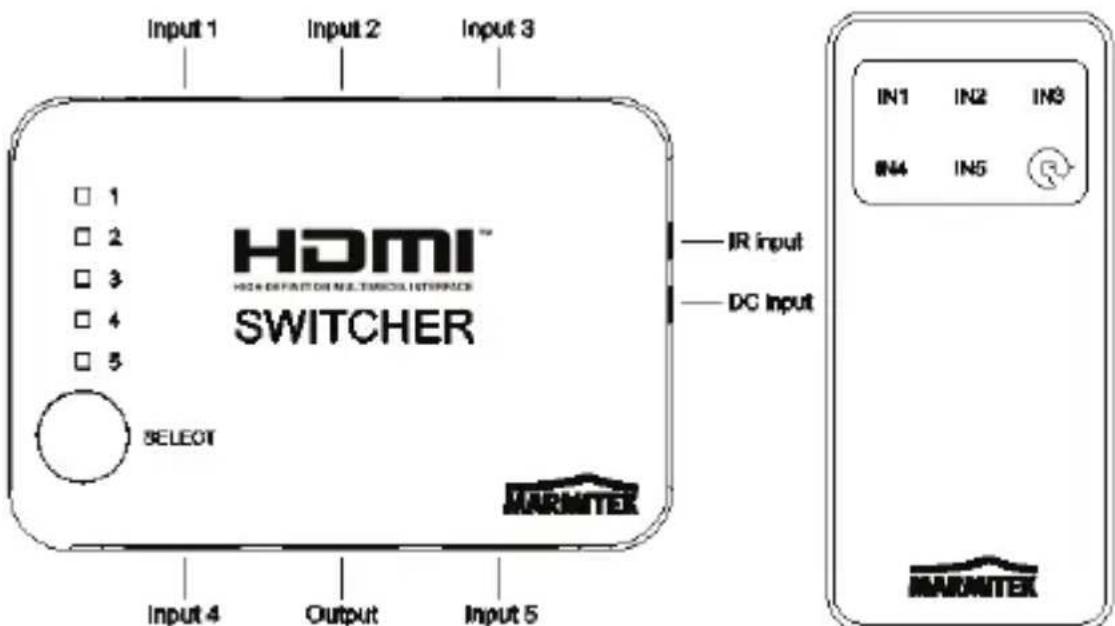

Conseils d'installation : x Eteignez tous les appareils (téléviseur et sources HDMI) avant de les connecter au Connect 350 UHD™. S'il n'est pas possible de les éteindre, débranchez la prise de courant. x Utilisez uniquement des câbles certifiés HDMI® High Speed pour obtenir la meilleure qualité d'image et de son. Ne forcez pas pour connecter ou déconnecter les câbles HDMI, autrement cela pourrait les endommager.Connect 350 UHD™ 17 FRANCAIS

1. Connectez la source HDMI (telle que console de jeux, lecteur Blu-ray

et Décodeur TV Numérique) avec un câble HDMI sur les ports HDMI avec l'inscription “HDMI input” (“entrée HDMI”).

2. Connectez le téléviseur avec un câble HDMI sur le port HDMI avec

l'inscription “HDMI output” (“sortie HDMI”).

3. Connectez le cas échéant le récepteur IR à l'entrée “IR” afin de

pouvoir toujours le contrôler lorsqu'il est placé hors de vue, par exemple dans un meuble fermé. Installez le récepteur IR bien en vue de la télécommande.

4. Le Connect 350 UHD™ est éconergétique et utilise l'alimentation

électrique des appareils HDMI connectés ; un adaptateur secteur n'est pas nécessaire.

5. Retirez la languette de plastique du compartiment à pile de la

télécommande afin d'activer la pile et enlevez le film protecteur de la partie supérieure.

Basculez entre les appareils HDMI connectés Le Connect 350 UHD™ vous permet de choisir la source HDMI que vous souhaitez restituer sur le téléviseur. Lorsque vous branchez l'une des sources HDMI, celle-ci basculera automatiquement sur la bonne entrée. Si plusieurs sources HDMI sont activées le Connect 350 UHD™ basculera automatiquement sur la dernière source HDMI active. Si vous souhaitez sélectionner une autre source HDMI, utilisez la télécommande ou appuyez sur le bouton “Select” situé sur le front de l'appareil. Remarque : la commutation automatique doit être supportée par la source HDMI. Si celle-ci n’est pas supportée, vous devez sélectionner vous-même la bonne source HDMI.18 © MARMITEK

6. FOIRE AUX QUESTIONS

Pas d'image (ou image de mauvaise qualité) ni de son Si après avoir connecté le commutateur HDMI vous n'avez pas d'image ou l'image est de mauvaise qualité, essayez de trouver la cause du problème en connectant les appareils l'un après l'autre à votre écran (téléviseur, moniteur ou projecteur). Vous pourrez ainsi déterminer si le problème provient des sources HDMI, des câbles HDMI, du commutateur HDMI ou de l'écran. x Si aucun de vos appareils HDMI ne fournit une alimentation de 5V par le biais du câble HDMI, vous devrez alimenter le commutateur HDMI par le biais du câble USB. Utilisez pour cela le câble d'alimentation USB fourni et connectez-le sur n'importe quel port USB disponible sur l'un de vos appareils ou utilisez un adaptateur secteur USB standard. x Utilisez uniquement des câbles certifiés HDMI® High Speed pour obtenir la meilleure qualité d'image et de son. x N'utilisez pas de câbles HDMI qui soient plus longs que ce qui est spécifié dans les caractéristiques techniques. x Assurez-vous que les câbles HDMI et/ou connecteurs ne soient pas endommagés. x La source HDMI ainsi que l'écran doivent supporter pleinement le HDMI. x Assurez-vous que vos sources HDMI et votre écran supportent la protection contre la copie HDCP (Highbandwidth Digital Content Protection). Pas d'affichage 3D correct x Assurez-vous que la source HDMI soit paramétrée pour restituer les images 3D et/ou qu'elle soit en mode automatique. x Votre source HDMI ainsi que votre écran HD doivent supporter les mêmes formats 3D. x Assurez-vous que l'image 3D soit restituée correctement en connectant la source HDMI directement à l'écran HD avec un câble HDMI. Les informations ci-dessus n'ont pas répondu à vos questions ? Veuillez consulter le site internet www.marmitek.comConnect 350 UHD™ 19 FRANCAIS

7. CARACTÉRISTIQUES TECHNIQUES

Connexions Entrée HDMI 5x HDMI (19 broches femelle) Sortie HDMI 1x HDMI (19 broches femelle) Longueur du câble HDMI 15 mètres maximum Vidéo Résolutions prises en charge 480p, 576p, 720p, 1080i, 1080p et 4k2k@24/30 Standards HDMI HDCP 2.2, CEC, EDID, DVI, tous les formats 3D, Deep Colour (36bit), x.v.Color Bande passante vidéo 10.2 Gbps Fréquence d'horloge 300 MHz Audio HDMI audio DTS-HD Master Audio, Dolby TrueHD, LPCM 7.1, DTS, Dolby-AC3 et 2.0CH Boîtier du Répartiteur Dimensions (P x L x H) 87 x 60 x 19mm Poids 60g Environnement Température ambiante : +0 à +70ºC Humidité ambiante : 10% à 85% Les spécifications sont sujettes à modification sans préavis. Informations environnementales pour les clients de l’Union européenne La directive européenne 2002/96/CE exige que l’équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L’élimination et le recyclage en bonne et due forme ont pour but de lutter contre l’impact néfaste potentiel de ce type de produits sur l’environnement et la santé publique. Pour plus d’informations sur le mode d’élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l’endroit où vous avez acheté le produit.20 © MARMITEK

DECLARATION OF CONFORMITY

Par la présente Marmitek BV déclare que l'appareil Connect 350 UHD™ est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directives: Directive 2004/108/ce du parlement européen et du conseil du 15 décembre 2004 relative au rapprochement des législations des États membres concernant la compatibilité électromagnétique Directive 2006/95/CE du Parlement européen et du Conseil du 12 décembre 2006 concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension Directive 2002/95/CE du Parlement européen et du Conseil du 27 janvier 2003 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques Règlement (CE) no 278/2009 de la Commission du 6 avril 2009 portant application de la directive 2005/32/CE du Parlement européen et du Conseil en ce qui concerne les exigences d’écoconception relatives à la consommation d’électricité hors charge et au rendement moyen en mode actif des sources d’alimentation externe MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS DROITS D'AUTEUR Marmitek est une marque déposée de Pattitude BV. Connect 350 UHD™ est une marque déposée de Marmitek BV. Tous droits réservés. Tout a été mis en oeuvre pour que les informations présentées dans ce manuel soient exactes. Marmitek n’est pas responsable des erreurs de reproduction ou d’impression. Les droits d'auteur et tous autres droits de propriété concernant le contenu (comprenant mais pas limités aux numéros de modèle, logiciels, audio, vidéo, textes et photos) appartiennent à Marmitek B.V. Toute utilisation du contenu, mais sans restriction, concernant la distribution, la reproduction, toute modification, la publication ou la diffusion est strictement interdite sans l'autorisation préalable par écrit de Marmitek. Tous les droits d'auteur et autres droits de propriété doivent être respectés pour toutes reproductions. Les autres noms de produits et de sociétés peuvent être des marques de leurs détenteurs respectifs. Les produits commercialisés par des entreprises tierces ne sont mentionnés que pour information, sans aucune intention de préconisation ni de recommandation. Marmitek décline toute responsabilité quant à l’utilisation et au fonctionnement de ces produits.Connect 350 UHD™ 15 ESPAGNOL
