Connect 350 UHD - Schalter MARMITEK - Kostenlose Bedienungsanleitung

Technische Merkmale	4K UHD HDMI-Umschalter, 3 Eingänge, 1 Ausgang, unterstützt 4K bei 60Hz, HDCP 2.2
Verwendung	Ermöglicht den Anschluss mehrerer HDMI-Geräte an einen einzigen Bildschirm, ideal für 4K-Fernseher und Projektoren
Wartung und Reparatur	Regelmäßig HDMI-Verbindungen überprüfen, Anschlüsse mit einem trockenen Tuch reinigen, nicht Feuchtigkeit aussetzen
Sicherheit	Nur mit kompatiblen Geräten verwenden, elektrische Überlastungen vermeiden, Spannungsspezifikationen einhalten
Allgemeine Informationen	Kompakte Abmessungen, modernes Design, kompatibel mit den meisten Audio-/Videosystemen, Herstellergarantie

Häufig gestellte Fragen - Connect 350 UHD MARMITEK

Wie setze ich den MARMITEK Connect 350 UHD zurück?

Um den MARMITEK Connect 350 UHD zurückzusetzen, trennen Sie die Stromversorgung, halten Sie dann die Reset-Taste gedrückt, während Sie die Stromversorgung wieder anschließen. Lassen Sie die Taste nach 10 Sekunden los.

Was tun, wenn der Umschalter die angeschlossenen Geräte nicht erkennt?

Stellen Sie sicher, dass alle Kabel korrekt angeschlossen sind und die Geräte eingeschaltet sind. Testen Sie mit anderen HDMI-Kabeln, um zu überprüfen, ob diese funktionieren.

Unterstützt der MARMITEK Connect 350 UHD die 4K-Auflösung?

Ja, der MARMITEK Connect 350 UHD unterstützt Auflösungen bis zu 4K bei 60 Hz.

Wie erkenne ich, ob der MARMITEK Connect 350 UHD ordnungsgemäß funktioniert?

Überprüfen Sie die LED-Anzeigen am Umschalter. Eine grüne Anzeige bedeutet, dass das Gerät ordnungsgemäß funktioniert, während eine rote Anzeige auf ein Problem hinweist.

Gibt es Längenbeschränkungen für HDMI-Kabel mit dem MARMITEK Connect 350 UHD?

Ja, für optimale Leistung wird empfohlen, HDMI-Kabel unter 15 Metern zu verwenden. Darüber hinaus kann die Signalqualität abnehmen.

Wie aktualisiere ich die Firmware des MARMITEK Connect 350 UHD?

Besuchen Sie die Marmitek-Website, laden Sie die neueste Firmware herunter und folgen Sie den Anweisungen, um Ihr Gerät zu aktualisieren.

Ist der MARMITEK Connect 350 UHD mit Apple-Geräten kompatibel?

Ja, der MARMITEK Connect 350 UHD ist mit allen HDMI-Geräten kompatibel, einschließlich Apple-Geräten.

Was tun, wenn das Bild unscharf oder pixelig ist?

Überprüfen Sie, ob die HDMI-Kabel korrekt angeschlossen und in gutem Zustand sind. Versuchen Sie auch, die Auflösung an den angeschlossenen Geräten zu reduzieren.

Kann ich den MARMITEK Connect 350 UHD mit Nicht-HD-Geräten verwenden?

Ja, der Umschalter kann mit Nicht-HD-Geräten verwendet werden, aber die Auflösung wird auf die des leistungsschwächsten Geräts begrenzt.

Benötigt der MARMITEK Connect 350 UHD eine externe Stromversorgung?

Ja, der MARMITEK Connect 350 UHD benötigt eine externe Stromversorgung, um zu funktionieren.

BEDIENUNGSANLEITUNG Connect 350 UHD MARMITEK

GEBRAUCHSANLEITUNG 9

GUIDE UTILISATEUR 15

MODO DE EMPLEO 21

MANUALE D'ISTRUZIONI 27

• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.

- Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.

- Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.

- Halten Sie die Batterien außerhalb der Reichweite von Kindern. Liefern Sie die Batterien als chemischen Kleinabfall ein. Verwenden Sie niemals alte und neue oder unterschiedliche Typen von Batterien durcheinander. Wenn Sie das System längere Zeit nicht benutzen, entfernen Sie die Batterien. Achten Sie beim Einlegen der Batterien auf die Polarität (+ / -): Ein falsches Einlegen kann zu Explosionsgefahr führen.

1. EINFÜHRUNG

Herzlichen Glückwunsch zum Erwerb Ihres Marmitek Connect 350 UHD™!.Sie können 5 HDMI Quellen mit 1. Kabel an Ihren Fernseher anschließen, ohne jeglichen Signal- oder Verschlüsselungsverlust. Ideal, wenn Ihr Fernseher zu wenig HDMI Eingänge hat oder wenn Sie die Geräte mit nur 1. Kabel an Ihren Fernseher anschließen möchten. Beispiele von HDMI Quellen sind: Spielcomputer wie PlayStation und XBox, Blu-Ray-Player, digitaler TV Decoder und alle anderen HDMI Geräte. Der Connect 350 UHD™ unterstützt Ultra HD (4k), Full HD (1080p) und alle 3D Formate und ist somit für alle heutigen und zukünftigen Geräte geeignet.

Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher Qualität. Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die Anweisungen, um die Möglichkeiten dieses Produkts optimal nutzen zu können.

2. VERPACKUNGSINHALT

1 x HDMI Swicher
1 x Fernbedienung (inkl. Batteriej)
1 x IR Empfänger
1 x USB Speisungskabel
1 x Gebrauchsanleitung

3. VORZÜGE

• Geeignet, um 3 HDMI Quellen zugleich an Ihren Fernseher anzuschließen.
• Energiesparend ohne Benötigung eines zusätzlichen Speisungsadapter.
• Schaltet automatisch und/oder mit Fernbedienung.
• Mit einzelnem IR Empfänger zur Bedienung des Switches, wenn sich dieser außer Sicht befindet.

HDMI EIGENSCHAFTEN

• Videobandbreite 300MHz (ermöglicht Ultra HD 4k und Full HD 1080p Bildwiedergabe)
• Unterstützt HDCP 2.2 zum Abspielen von gesichertem 4K Ultra-HD Inhalt
• Unterstützt alle 3D Formate (geeignet für Verwendung mit Ihren eigenen 3D Geräten)
• Deep Color 36-Bit (Milliarden anstatt Millionen Farben, bessere Wiedergabe von subtilen Farbwerten und höheres Kontrastverhältnis)
• Dolby TrueHD & DTS HD Master Audio (hohe Qualität Audio-Unterstützung)

4. INSTALLATION

Bevor Sie beginnen:

- Schalten Sie alle Geräte (Fernseher und HDMI Quellen) bevor Sie diese an den Connect 350 UHD™ anschließen zunächst aus. Entfernen Sie den Stecker aus der Steckdose, falls diese nicht ausgeschaltet werden können.

- Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel. Verwenden Sie wenig Kraft, um die HDMI Kabel anzuschließen oder loszukoppeln; diese könnten sonst beschädigen.

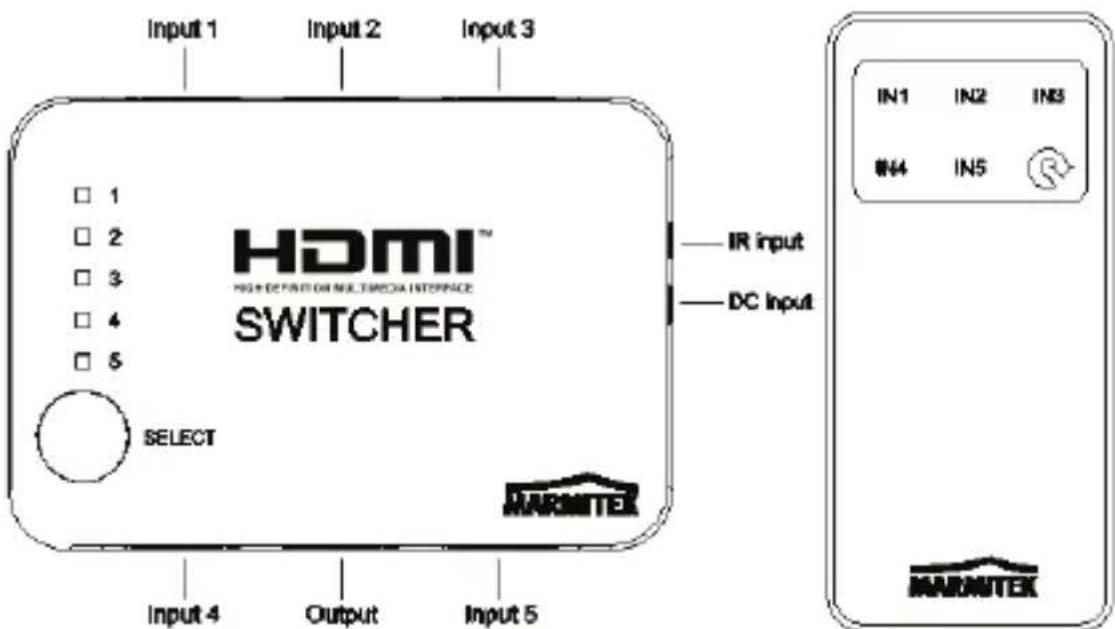

Input 1 Input 2 Input 3 HDMI™ HIGH DEFINITION MULTIMEDIA INTERFACE SWITCHER IR input DC Input SELECT IN1 IN2 IN3 IN4 IN5 INNITEK

1. Schließen Sie HDMI Quellen (wie Spielcomputer, Blu-Ray Player und digitaler TV Decoder) mit einem HDMI Kabel an die "HDMI Input" Anschlüsse an.

2. Verbinden Sie den Fernseher mit einem HDMI Kabel an den HDMI Output Anschluss an.

3. Wenn sich Ihr IR Empfänger außer Sicht befindet wie beispielsweise in einem verschlossenen Schrank und Sie diesen wie gehabt bedienen möchten, können Sie, wenn gewünscht, den IR Empfänger an den "IR" Eingang anschließen. Stellen Sie den IR Empfänger jedoch in Sichtweite Ihrer Fernbedienung auf.

4. Der Connect 350 UHD™ ist energiesparend und verwendet den Strom der angeschlossenen HDMI Geräte. Ein Speisungsadapter wird nicht benötigt.

5. Ziehen Sie den Plastikstreifen aus dem Batteriefach der Fernbedienung, um die Batterie zu aktivieren und entfernen Sie die Schutzfolie an der Oberseite.

5. ANWENDUNG

Schalten Sie zwischen den angeschlossenen HDMI Geräten.

Mit dem 350 UHD™ wählen Sie, welche HDMI Quelle auf Ihrem Fernseher wiedergegeben wird. Wenn Sie eine dieser HDMI Quellen einschalten, wird diese automatisch in den entsprechenden Eingang schalten. Sind mehrere HDMI Quellen bereits eingeschaltet, so wird der Connect 350 UHD™ automatisch zur letztmals aktivierten HDMI Quelle schalten. Verwenden sie die Fernbedienung oder die "Select" Taste an der Vorderseite, wenn Sie eine andere HDMI Quelle anwählen möchten. Bemerkung: Automatisches Schalten muss durch die HDMI Quelle unterstützt werden. Wird dieses nicht unterstützt, müssen Sie selbst die entsprechende HDMI Quelle selektieren.

6. HÄUFIG GESTELLTE FRAGEN

Kein (oder schlechtes) Bild und Ton

Wenn Sie nach dem Anschließen des HDMI Switch kein, oder ein schlechtes Bild empfangen, versuchen Sie dann die Geräte Stück für Stück an Ihren Schirm anzuschließen (TV, Monitor oder Projektor), um zu sehen, wo das Problem liegt. Auf diese Art können Sie ermitteln ob es an den HDMI Quellen, den HDMI Kabeln, dem HDMI Switch oder dem Schirm liegt.

- Wenn keines Ihrer angeschlossenen HDMI Geräte 5 V Speisung über das HDMI Kabel liefert, müssen sie den HDMI Switcher über das USB Kabel mit Strom versehen. Verwenden Sie dazu das enthaltene USB Speisungskabel und schließen Sie dieses an einen willkürlichen, freien USB Anschluss eines Ihrer übrigen Geräte an oder verwenden Sie einen regulären USB Speisungsadapter.

- Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel.

- Verwenden Sie keine HDMI Kabel, die länger sind als in den technischen Daten aufgeführt.

- Überprüfen Sie die HDMI Kabel und/oder Anschlüsse auf Beschädigungen.

- Sowohl die HDMI Quelle wie Ihr Bildschirm muss HDMI vollständig unterstützen.

- Prüfen Sie, ob Ihre HDMI Quellen und Bildschirm das Verschlüsselungssystem HDCP (Highbandwidth Digital Content Protection) unterstützen.

Keine korrekte 3D Wiedergabe

• Überprüfen Sie, ob die HDMI Quelle auf 3D Wiedergabe eingestellt und/oder ob diese auf automatisch eingestellt ist.
• Sowohl die HDMI Quelle wie Ihr HD Bildschirm müssen dieselben 3D Daten unterstützen.
• Überprüfen Sie, ob 3D korrekt wiedergegeben wird, indem Sie die HDMI Quelle mit einem HDMI Kabel direkt an den HD Bildschirm anschließen.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden?

Schauen Sie dann unter www.marmitek.com

7. TECHNISCHE DATEN

Anschlüsse:

HDMI Eingang 5x HDMI (19-Buchsenkontakt)

HDMI Ausgang 1x HDMI (19-Buchsenkontakt)

HDMI Kabellänge Höchstlänge 15 Meter

Video

Unterstützte Auflösungen 480p, 576p, 720p, 1080i, 1080p und

4k2k@24/30

HDMI Standards HDCP 2.2, CEC, EDID, DVI, all 3D

formats, Deep Colour (36bit), x.v.Color

Bandbreite Video: 10,2 Gbps

Taktfrequenz

300

MHZ

Audiosignal

HDMI Audio DTS-HD Master Audio, Dolby TrueHD,

Maßangaben (Tx B x H) 87 x 60 x 19mm

Gewicht 60g

Umgebung

Umgebungstemperatur +0 to +70°C

Relative Feuchte 10% bis 85%

Angaben können ohne vorherige Mitteilung geändert werden.

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.

Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes Connect 350™ den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 2004/108/eg des europäischen Parlaments und des Rates vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit

Richtlinie 2006/95/EG des Europäischen Parlaments und des Rates vom 12. Dezember 2006 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen

Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten

Verordnung (EG) Nr. 278/2009 der Kommission vom 6. April 2009 zur Durchführung der Richtlinie 2005/32/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Ökodesign-Anforderungen an die Leistungsaufnahme externer Netzteile bei Nulllast sowie ihre durchschnittliche Effizienz im Betrieb

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS

COPYRIGHT

Marmitek BV ist ein Warenzeichen von Pattitude. Connect 350 UHD™ ist ein Warenzeichen von Marmitek BV. Alle Rechte vorbehalten. Weitergehende Ansprüche sind ausgeschlossen, insbesondere übernimmt Marmitek BV keine Gewähr für die Richtigkeit des Inhalts dieses Handbuchs. Urheber- und andere Eigentumsrechte am Inhalt (einschließlich aber nicht beschränkt auf, Modellnummern, Software, Audio, Video, Text und Fotos begrenzt) liegt bei Marmitek BV. Jegliche Nutzung von Inhalten, aber ohne Begrenzung, Verteilung, Vervielfältigung, Änderung, Anzeige oder Übermittlung ohne die vorherige schriftliche Erlaubnis von Marmitek ist strengstens untersagt. Alle Urheber- und andere Eigentumsrechte muss auf allen Reproduktionen beibehalten werden. Die Rechte an anderen in diesem Handbuch erwähnten Marken und Produktnamen können bei ihren Inhabern liegen und werden hiermit anerkannt. Die Nennung von Produkten, die nicht von Marmitek sind, dient ausschließlich Informationszwecken und stellt keine Werbung dar. Marmitek übernimmt hinsichtlich der Auswahl, Leistung oder Verwendbarkeit dieser Produkte keine Gewähr.
