BEDIENUNGSANLEITUNG Connect 621 UHD 2.0 MARMITEK

1 Inhaltsverzeichnis

1 Inhaltsverzeichnis.... 11
2 Sicherheitshinweise.... 12
3 Ihr Produkt 13

3.1 Einführung.... 13
3.2 Verwendbarkeit 13
3.3 HDMI eigenschaften.... 13
3.4 Verpackungsinhalt.... 14

4 Los geht's.... 14

4.1 Bevor Sie beginnen 14
4.2 Installation....14

5 Anwendung 15

5.1 Audio-Einstellungen 15

5.1.1 Audio Return Channel: 15
5.1.2 Audioformate 15

6 Produktinformationen 16
6.1 Technische Daten 16
7 Häufig gestellte Fragen (FAQs).... 17
8 Hinweis 18

8.1 Konformitätserklärung 18
8.2 Recycling 18
8.3 Urheberrechte 18

2 Sicherheitshinweise

Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen und bewahren Sie diese Anleitung bitte für eventuelle, spätere Bedarfsfälle auf.

• Ausschließlich für Verwendung in Innenräumen.
• Dieses Produkt nicht in einer feuchten Umgebung oder nahe Wasserquellen verwenden.
• Setzen Sie dieses Produkt nicht extrem hohen oder niedrigen Temperaturen, starken Lichtquellen und direkter Sonneneinstrahlung aus.
  • Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Das Produkt niemals öffnen (ausgen.des Batteriefachs): Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung steht.
• Halten Sie die Batterien außerhalb der Reichweite von Kindern. Liefern Sie die Batterien als chemischen Kleinabfall ein. Verwenden Sie niemals alte und neue oder unterschiedliche Typen von Batterien durcheinander. Wenn Sie das System längere Zeit nicht benutzen, entfernen Sie die Batterien. Achten Sie beim Einlegen der Batterien auf die Polarität (+ / -): Ein falsches Einlegen kann zu Explosionsgefahr führen.
• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt.
• Schließen Sie niemals einen Netzadapter an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.
• Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Entfernen Sie den AC/DC Speisungsadapter aus der Steckdose, wenn Sie das Gerät längere Zeit nicht nutzen.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen.
• Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung.
• Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.

3 Ihr Produkt

3.1 Einführung

Herzlichen Glückwunsch zum Erwerb Ihres Marmitek Connect 621 UHD 2.0™! Sie können 4 HDMI Quellen mit 1. Kabel an Ihren Fernseher anschließen, ohne jeglichen Signal- oder Verschlüsselungsverlust. Ideal, wenn Ihr Fernseher zu wenig HDMI Eingänge hat oder wenn Sie die Geräte mit nur 1. Kabel an Ihren Fernseher anschließen möchten. Beispiele von HDMI Quellen sind: Spielcomputer wie PlayStation und XBox, Blu-Ray-Player, digitaler TV Decoder und alle anderen HDMI Geräte. Der Connect 621 UHD 2.0™ unterstützt Ultra HD (4k), Full HD (1080p) und alle 3D Formate und ist somit für alle heutigen und zukünftigen Geräte geeignet. Den digitalen Ausgang können Sie verwenden, um den Ton all Ihrer angeschlossenen HDMI Geräte mit nur 1. Kabel an Ihren AV Verstärker anzuschließen.

Alle von Marmitek entwickelten und hergestellten Produkte entsprechen den höchsten Qualitätsanforderungen. Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die Anweisungen, um die Möglichkeiten dieses Produkts optimal nutzen zu können.

3.2 Verwendbarkeit

• Geeignet, um 4 HDMI Quellen zugleich an Ihren Fernseher anzuschließen.
• Profitieren Sie von den neuesten Ultra HD Inhalten und sehen Sie Netflix oder Blu-Ray Filme in 4K ohne jeglichen Kontrastverlust und in wunderbaren Farben.
- Mit zusätzlichem, Digitalaudioausgang, um auch mit nur einem Kabel Ihren AV Empfänger anzuschließen und selbst das gewünschte Aduioformat zu wählen (2.0/5.1/7.1).
- Unterstützt Audio Return Channel (ARC) um Lip-Sync. Problemen vorzubeugen.
- Mit eingebautem Repeater und Equalizer zum Korrigieren eines eventuellen Signalverlustes.
- Schaltet automatisch und/oder mit Fernbedienung.
- Mit einzelnem IR Empfänger zur Bedienung des Switches, wenn sich dieser außer Sicht befindet.
- Unterstützt HDCP 2.2 zum Abspielen von gesichertem 4K Ultra-HD Inhalt.

3.3 HDMI eigenschaften

• Der maximale Datendurchsatz beträgt 18 Gbit/s (Gigabit pro Sekunde). Somit kann HDMI 2.0, Ultra HD 4k Aufnahmen in 60 BpS (Bilder pro Sekunde) wiedergeben Unterstützt alle 3D Formate (geeignet für Verwendung mit Ihren eigenen 3D Geräten).
• Geeignet für die neueste Ultra HD 4K60 Auflösung (3840 x 2160 / 60 Hz), High Dynamic Range (HDR), Deep Color und 4:4:4 Chroma Farben.
• Deep Color 36-Bit (Milliarden anstatt Millionen Farben, bessere Wiedergabe von subtilen Farbwerten und höheres Kontrastverhältnis).
• ARC (Audio Return Channel), synchronisiert Bild und Ton Ihres Fernsehers und sendet es über den digitalen Audioausgang zu Ihrem AV Verstärker zurück.).
• Unterstützt Dolby Atmos und DTS:X und alle übrigen, gängigen Audioformate.

3.4 Verpackungsinhalt

A. 1 x HDMI Swicher
B. 1 x Fernbedienung (inkl. Batterie)
C. 1 x IR Empfänger
D. 1 x HDMI Kabel
E. 1 x Toslink Mini Adapter
F. 1 x HDMI Speisungsadapter
G. 1 x Gebrauchsanleitung

4 Los geht's

4.1 Bevor Sie beginnen

• Schalten Sie alle Geräte (Fernseher und HDMI Quellen) bevor Sie diese an den Connect 621 UHD 2.0™ anschließen zunächst aus. Entfernen Sie den Stecker aus der Steckdose, falls diese nicht ausgeschaltet werden können.
• Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel. Verwenden Sie wenig Kraft, um die HDMI Kabel anzuschließen oder loszukoppeln; diese könnten sonst beschädigen.
• Lassen Sie während des Anschließens Ihrer HDMI Kabel Vorsicht walten. Diese können schnell beschädigen.

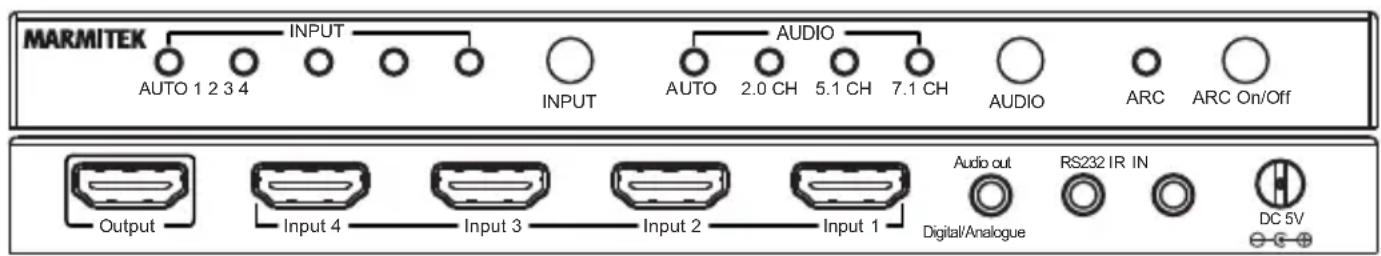

4.2 Installation

MARMITEK AUTO 1 2 3 4 INPUT INPUT AUDIO AUTO 2.0 CH 5.1 CH 7.1 CH AUDIO ARC ARC On/Off Output Input 4 Input 3 Input 2 Input 1 Audio out RS232 IR IN Digital/Analogue DC 5V

1. Schließen Sie HDMI Quellen (wie Spielcomputer, Blu-Ray Player und digitaler TV Decoder) mit einem HDMI Kabel an die "HDMI Input" Anschlüsse an.
2. Verbinden Sie den Fernseher mit einem HDMI Kabel an den HDMI Output Anschluss an. Wenn Sie ARC nutzen möchten, muss Ihr Fernseher diese Funktion unterstützen. Ziehen Sie die Gebrauchsanleitung Ihres Fernsehers zurate, um zu sehen, welcher HDMI Anschluss ARC unterstützt.
3. Schließen Sie den AV Empfänger an den kombinierten Digital/Analog Ausgang mit der Aufschrift "Audio out" an.

- Verwenden Sie für "Digitales Audio" ein optisches Kabel gemeinsam mit dem enthaltenen Toslink Adapter. Dieser Ausgang unterstützt die Audioformate DTS 5.1, Dolby Digital/Ac-3 und PCM Stereo.

- Verwenden Sie ein 3.5 mm Stereokabel für "Analoges Audio". Dieser Ausgang unterstützt analoge Stereo Audioformate.

1. Schließen Sie den Speisungsadapter an den "DC 5V" an und verbinden Sie diesen mit der Steckdose.
2. Ziehen Sie den Plastikstreifen aus dem Batteriefach der Fernbedienung, um die Batterie zu aktivieren und entfernen Sie die Schutzfolie an der Oberseite.

5 Anwendung

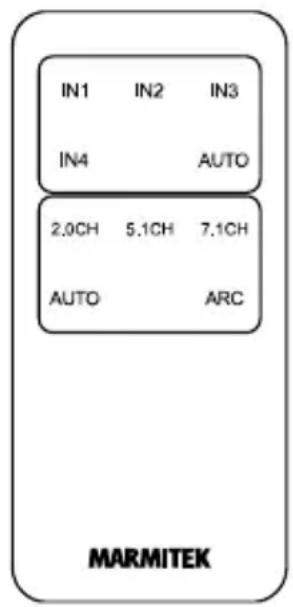

5.1 Von Hand oder automatisch schalten

Mit dem Connect 621 UHD 2.0 ^™ wählen Sie, welche HDMI Quelle auf dem Fernseher wiedergegeben wird. Wenn Sie eine der HDMI Quellen einschalten, wird diese automatisch zum richtigen Eingang schalten. Sind mehrere HDMI Quellen eingeschaltet, so wird der Connect 621 UHD 2.0 ^™ automatisch zur letztmals aktiv gewesenen HDMI Quelle schalten. Zum Aktivieren oder Abschalten der Audio Funktion halten Sie die AUTO Taste auf der Fernbedienung oder an der Vorderseite fest, bis die dazugehörige Leuchte aufleuchtet beziehungsweise ausgeht. Bei der Auswahl der HDMI Quelle von Hand verwenden Sie die dazugehörige Taste auf der Fernbedienung oder die "Input" Taste an der Vorderseite.

Bemerkung: Automatisches Schalten muss durch die HDMI Quelle unterstützt werden. Wird dieses nicht unterstützt, müssen Sie selbst die entsprechende HDMI Quelle selektieren.

IN1 IN2 IN3 IN4 AUTO 2.0CH 5.1CH 7.1CH AUTO ARC MARMITEK

5.1 Audio-Einstellungen

Selektieren Sie mit der Fernbedienung oder über die Tasten an der Vorderseite des Connect 621 UHD 2.0™ die gewünschten Audio-Einstellungen. .

5.1.1 Audio Return Channel:

Wenn Ihr AV Verstärker über den "Audio out" angeschlossen ist, kann es vorkommen, dass das Bild Ihres Fernsehers in Bezug auf den Ton Ihres AV Verstärkers etwas zurückbleibt. Das wird durch die Bildbearbeitung Ihres Fernsehers verursacht und wird auch Lipsync Problem genannt. Der Connect 621 UHD 2.0™ unterstützt ARC (Audio Return Channel), wobei der Ton zuerst zu Ihrem Fernseher versendet wird und dann von Ihrem Fernseher genau im richtigen Moment durch dasselbe HDMI Kabel zurückgesendet wird. Somit können Sie Bild und Ton synchronisieren, ohne zusätzliche Kabel oder Einstellungen nutzen zu müssen. Diese Funktion kann mit dem "ARC" Schalter ein- oder ausgeschaltet werden.

Um ARC nutzen zu können, muss Ihr Fernseher diese Funktion jedoch unterstützen. Wenn Ihr Fernseher nicht über ARC verfügt, dann können Sie die Bildbearbeitungen auf Ihrem Fernseher ausschalten, oder das Audiosignal an Ihrem AV Verstärker oder HDMI Quelle verzögern. Ziehen Sie für die entsprechenden Einstellungen die Gebrauchsanleitung Ihres Geräts hinzu.

5.1.2 Audioformate

Wählen Sie in Standardsituationen die AUTO Funktion. Wählen Sie bei Problemen dann manuell ein anderes Audioformat.

• AUTO, das HDMI Gerät sucht automatisch das bestmögliche Audioformat, das durch Ihr Gerät unterstützt wird.
  • 7.1CH, unterstützt alle HD Audioformate (nur über den HDMI Ausgang).
  • 5.1CH, unterstützt DTS und Dolby Digital Audio
  • 2.0CH, unstützt2-kanäliges Audio

6 Produktinformationen

6.1 Technische Daten

Anschlüsse:

HDMI Eingang	4 x HDMI Ausgang (19-Buchsenkontakt)
HDMI Ausgang	1 x HDMI Ausgang (19-Buchsenkontakt)
HDMI Kabellänge Höchstlänge 15 Meter
Digitaler Audioausgang 1 x Toslink 3.5 mm (optisch)
Analoger Audio-Ausgang	1 x Stereo 3.5mm
RS-232 Anschluss	1 x 3.5 mm (für Steurung über den PC oder Bedienungseinheit)

Video

Unterstützte Auflösungen 4K (4096x2160)@24/30/50/60Hz,480i~1080p@50/60Hz, 1080p@120Hz und3D@1080p/60Hz.
Unterstützte PC Auflösungen	max. QSXGA (2560x2048@60Hz).
HDMI Standards HDMI 2.0b, HDR,	CEC, EDID, DVI, alle 3DFormate und Deep Color 36-bit.
HDCP Standards	HDCP 2.2 und HDCP 1.4
Farbformate	RGB und YCbCr 4:4:4, 4:2:0 of 4:2:2.
Farbtiefe	max. 36-Bit:
Datendurchsatz	max.18 Gbit/s.
Taktfrequenz	max. 600 MHz.

Audiosignal

HDMI Audioformate

DTS-HD Master Audio, Dolby TrueHD,Dolby Atmos, DTS:X, Dolby Digital/ AC3,DTS 5.1 und PCM Stereo.

Gehäuse

Maßangaben (H x B x T)	182 x 85 x 21 mm
Gewicht	366 g

Umgebung

Umgebungstemperatur	+0 to +40°C
Relative Feuchte	20% bis 90%

Speisung

Externer Speisungsadapter

100-240VAC @50-60Hz, 5VDC @ 1A

Angaben können ohne vorherige Mitteilung geändert werden.

7 Häufig gestellte Fragen (FAQs)

Kein (oder schlechtes) Bild und Ton

Wenn Sie nach dem Anschließen des HDMI Switch kein, oder ein schlechtes Bild empfangen, versuchen Sie dann die Geräte Stück für Stück an Ihren Schirm anzuschließen (TV, Monitor oder Projektor), um zu sehen, wo das Problem liegt. Auf diese Art können Sie ermitteln ob es an den HDMI Quellen, den HDMI Kabeln, dem HDMI Switch oder dem Schirm liegt.

• Überprüfen Sie, ob der Speisungsadaptor angeschlossen ist und sich in der Steckdose befindet.
• Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel.
• Verwenden Sie keine HDMI Kabel, die länger sind als in den technischen Daten aufgeführt.
• Überprüfen Sie die HDMI Kabel und/oder Anschlüsse auf Beschädigungen.
• Sowohl die HDMI Quelle wie Ihr Bildschirm muss HDMI vollständig unterstützen.
• Prüfen Sie, ob Ihre HDMI Quellen und Bildschirm das Verschlüsselungssystem HDCP 2.2 (Highbandwidth Digital Content Protection) unterstützen.

Keine korrekte 3D Wiedergabe

• Überprüfen Sie, ob die HDMI Quelle auf 3D Wiedergabe eingestellt und/oder ob diese auf automatisch eingestellt ist.
• Sowohl die HDMI Quelle wie Ihr HD Bildschirm müssen dieselben 3D Daten unterstützen.
• Überprüfen Sie, ob 3D korrekt wiedergegeben wird, indem Sie die HDMI Quelle mit einem HDMI Kabel direkt an den HD Bildschirm anschließen.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden?

Schauen Sie dann auf www.marmitek.com

8 Hinweis

8.1 Konformitätserklärung

Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes Connect 621 UHD 2.0 ^™ mit den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 2014/30/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (Neufassung).

Richtlinie 2014/35/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen auf dem Markt.

Richtlinie (EU) 2017/2102 des Europäischen Parlaments und des Rates vom 15. November 2017 zur Änderung der Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Verordnung (EU) 2019/1782 der Kommission vom 1. Oktober 2019 zur Festlegung von Ökodesign-Anforderungen an externe Netzteile gemäß der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates und zur Aufhebung der Verordnung (EG) Nr. 278/2009 der Kommission.

Sie können die Konformitätserklärung unter http://www.marmitek.com lesen.

8.2 Recycling

Umweltinformation für Kunden innerhalb der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.

8.3 Urheberrechte

Marmitek BV ist ein Warenzeichen von Germatron BV. Connect 621 UHD 2.0™ ist ein Warenzeichen von Marmitek BV Alle Rechte vorbehalten. Weitergehende Ansprüche sind ausgeschlossen, insbesondere übernimmt Marmitek BV keine Gewähr für die Richtigkeit des Inhalts dieses Handbuchs. Urheber- und andere Eigentumsrechte am Inhalt (einschließlich aber nicht beschränkt auf, Modellnummern, Software, Audio, Video, Text und Fotos begrenzt) liegt bei Marmitek BV. Jegliche Nutzung von Inhalten, aber ohne Begrenzung, Verteilung, Vervielfältigung, Änderung, Anzeige oder Übermittlung ohne die vorherige schriftliche Erlaubnis von Marmitek ist strengstens untersagt. Alle Urheber- und andere Eigentumsrechte muss auf allen Reproduktionen beibehalten werden. Die Rechte an anderen in diesem Handbuch erwähnten Marken und Produktnamen können bei ihren Inhabern liegen und werden hiermit anerkannt. Die Nennung von Produkten, die nicht von Marmitek sind, dient ausschließlich Informationszwecken und stellt keine Werbung dar. Marmitek übernimmt hinsichtlich der Auswahl, Leistung oder Verwendbarkeit dieser Produkte keine Gewähr.

Marmitek BV – PO Box 4257 - 5604 EG Eindhoven - Niederlande
