BEDIENUNGSANLEITUNG Connect 642 Pro MARMITEK

1 Inhaltsverzeichnis

1 Inhaltsverzeichnis 13
2 Sicherheitshinweise 14
3Ihr Produkt 14
3.1 Einführung 14
3.2 Vorteileund und Eigenschaften 14
3.3 Verpackungsinhalt 15
4 Los goht's 15
4.1 Tipps zur Installation 15
4.2 Installation 16
5 Inbetriebnahme 16
5.1 Schalten zwischen den angeschlossenen HDMI Quellen 16
5.2 EDID 16

5.2.1 EDID Einstellungen 16

5.3 Audio-Einstellungen 17
5.3.1 Audio Return Channel: 17
5.4 1080pDownscler 17
6 Technische Daten 18
7 Häufig gestellte Fragen (FAQs) 19
8 Hinweis 20
8.1 Konformitätserklarung 20
8.2 Recycling 21
8.3 Urheberrechte 21

2 Sicherheitshinweise

Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät in Betriebnehmen und bewahren Sie diese Anleitungitte für eventuelle, spätere Bedarfsfälle auf.

Ausschließlich fur Verwendung in Innenräumen.
- Dieses Produkt nicht in einer feuchten Umgebung oder nahe Wasserquellen verwenden.
- Setzen Sie theses Produkt nicht extrem hohen oder niedrigen Temperaturen, starken Lichtquellen und direkter Sonneneinstrahlung aus.
- Dieses Produkt ist kein Spielzeug. Außen Reichweite von Kindern halten.
Schlieben Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt.
Schließen Sie niemals einen Netzadapter an, wenn diese beschädigt sind. In dieserm Fall erhmen Sie Kontakt mit ihrem Lieferanten auf.
- Entfernen Sie den AC/DC Speisungsadapter aus der Steckdose, wenn Sie das Gerät längerere Zeit nicht nutzen.
Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung stehen.
- Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
- Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen.
Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung.
Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.

3 Ihr Produkt

3.1 Einführung

Herzlichen Glickwunsch zum Erwerb des Marmitek Connect 642 ProTM

Mit diesen HDMI Matrix Switch können Sie 4 HDMI Quellen auf 2 Bildschirmen (TV oder Projektor) ohne jeglichen Signal- oder Verschlusselungsverlust anschließen.

Ideal, wenn Sie das Signal mit beispiselsweise einem HDMI Extender in einen anderen Raum versenden möhen.

Der Connect 642 ProTM understands die Auflösungen Ultra HD (4k60) und Full HD (1080p) mit HDR (High Dynamic Range). Alle von Marmitek entwickelten und hergestellt den Produkte entsprechen den hochsten Qualitätsanforderungen.

3.2 Vorteileund und Eigenschaften

Schließen Sie 2 Fernseher oder - Projektoren an und schalten Sie zwischen 4 angeschlossenen HDMI Geräten.
HDMI Matrix Switch ermittelicht es, auf 2 Bildschirmen zugleich und unabhängig voneinander Inhalte eines anderen HDMI Geräts zu sehen.

• Verwenden Sie den integrierten 1080p-DownScaler, falls 1 oder mehrere Bildschirme keine 4K-Auflösung unterstützen.
  Geeignet für die neueste Ultra HD 4K60 Auflösung (3840 x 2160/60 Hz), High Dynamic Range (HDR), Deep Color und 4:4:4 Chroma Farben.
• Untersitz Dolby Atmos und DTS:X und alle übrigen, gängigen Audioformate.
• Mit zusätzlichem, Digitalaudioausgang, um auch mit nur einem Kabel ihren AV Empfänger anzuschreiben.
• Ausgestattet mit einem Rückkanal (Audio Return Channel ARC), um Lippensynchronisati onsehlern vorzubeugen.
• Schaltet automatisch und/oder mit Fernbedienung.

3.3 Verpackungsinhalt

HARVESTING

1 x HDMI Matrix Switcher

1 x Fernbedienung (inkl. Batterie)

1 x HDMI Kabel | 150cm

1 x Speisungsadapter

1 x Montagehalterung

1 x Gebrauchsanleitung

4 Los goht's

4.1 Tipps zur Installation

• Schalten Sie zunachst alle Geräte (TV und HDMI Quellen) aus, bevor Sie diese an den Connect 642 Pro™ anschließen. Entfernen Sie den Stecker aus der Steckdose, falls diese nicht ausgeschaltet werden können.
• Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich Premium High Speed HDMI® zertifizierte Kabel.
• Lassen Sie während des Anschliebens Ihrer HDMI Kabel Vorsicht walten. Diese können schnell beschädigen.

4.2 Installation

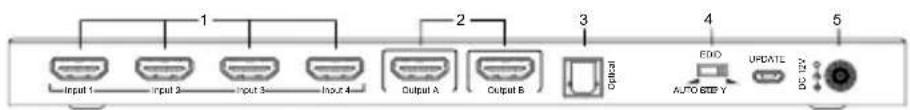

1. HDMI-Eingang 1-4
2. HDMI-Ausgang A-B
3. Digitaler Audioausgang
4. EDID Schalter
5. DC-Stromanschluss

1. Schließen Sie die HDMI Quellen (wie Spielkonsole, Blu-Ray Player oder digitalen TV Decoder) mit einem HDMI Kabel an die HDMI Anschlüsse [1] mit “Input 1, 2, 3 oder 4” an.
2. Schließen Sie Fernseher oder Projektor mit einem HDMI Kabel an die HDMI Anschlüsse mit der Aufschrift "Output" an[2].
3. Schlieben Sie den Speisungsadapter an den "DC 12V" Eingang [5] an und verbinden Sie diesen mit der Steckdose.
4. Ziehen Sie den Plastikstreifen aus dem Batteriefach der Fernbedienung, um die Batterie zu aktivieren und entfernen Sie die Schutzfolie an der Oberseite.

5 Inbetriebnahme

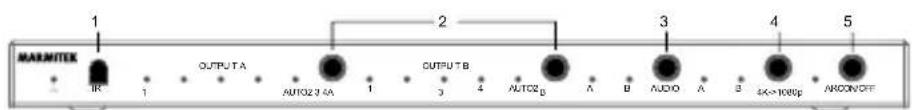

1. Infrarot-Empfänger
2. Auswahr Bingang A und B
3. Audio-Ausgangswahler
4. 1080p Downscaler A-B
5. ARC EIN/AUS

5.1 Schalten zwischen den angeschlossenen HDMI Quellen

Mit dem Connect 642 Pro™ wahren Sie, welche HDMI Quelle [2] auf welchem der zwei Fernseher wiedergegeben wird. Zur Auswahl einer anderen HDMI Quelle nutzen Sie die Fernbedienung oder die "OUTPUT A/B" Taste an der Vorderseite.

Um die Auto-Switch-Funktion zu aktivieren, halten Sie die Taste „Input Selector" gedrückt, bis das LED „AUTO" leuchtet. Um diese Funktion wieder auszuschalten, drücken Sie die Taste erneut so lange, bis die LED wieder erlischt.

5.2 EDID

EDID steht für Extended Display Identification Data und wird für die Kommunikation zwischen HDMI Quellen und Fernsehgeräten oder Projektoren zur Bestimmung der Unterstützung bildaufösung und Audioformate genutzt. Die HDMI Quelle ruft diese Information vom TV oder Projektor ab und bestimmt die Beste Auflösung oder das Beste Audioformat. Bei Verwendung mehrerer Fernsehgeräte oder Projektoren wird die Beste Auflösung und das Beste Audioformat bestimmt, das von allen angeschlossenen Fernsehern unterstützen wird.

In manchen Situationen kann das Probleme verursachen, beispelsweise wenn eine der angeschlossenen Quellen oder Fernseher EDID nicht korrekt unterstützen.

5.2.1 EDID Einstellungen

Mithilfe des EDID-Schalters [3] konnen Sie die folgenden Einstellungen vornehmen.

AUTO: erkennt automatisch die hochstmögliche gemeinsame Bildauflösung und das Audioformat, das von beiden Fernsehgeräten untersätzt wird. Bild und Ton werden auf beiden Fernsehgeräten wiedergegeben.
COPY A: erkennt nur die Auflösung und das Audioformat des Fernsehgerätes, das an „Output A“ angeschlossen ist. Dies verhindert Probleme bei der Wiedergabe von z.B. 3D oder Ultra HD (4K). An „Output A“ wird normalerweise das Fernsehgerät mit den hochsten Spezifikationen angeschlossen.
- STD: Auf beiden Fernsehgeräten wird, sofern unterstützt, eine Auflösung von 4K@60Hz HDR mit 5.1ch-Audio wiedergegeben.

Tipp: verwenden Sie die Einstellung „STD" für Standardsituationen und verwenden Sie die Downscale-Funktion für Bildschirme, die nur 1080p unterstützen.

5.3 Audio-Einstellungen

Selektieren Sie mit der Fernbedienung oder über die Tasten an der Vorderseite des Connect 642 Pro™ die gewünschten Audio-Einstellungen.

5.3.1 Audio Return Channel:

Wenn Ihr AV Verstärker über den "Audio out" angeschlossen ist, kann es vorkommen, dass das Bild Ihres Fernsehers in Bezug auf den Ton Ihres AV Verstärkers etwas zusückbleibt. Das wird durch die Bildbearbeitung Ihres Fernsehers verursacht und wird auch Lipsync Problem genannt. Der Connect 642 Pro™ understands ARC (Audio Return Channel), wobei der Ton zuerst zu ihrem Fernseher versendet wird und dann von ihrem Fernseher/genau im richtigen Moment durch dasselbe HDMI Kabel zusückgesendet wird. Somit konnen Sie Bild und Ton synchronisieren, ohne zusätzliche Kabel oder Einstellungen nutzen zu müssen. Diese Funktion kann mit dem "ARC" Schalter ein- oder ausgeschaltet werden.

Um ARC nutzen zu konnen, muss Ihr Fernseher diese Funktion jedoch untersuten. Wenn Ihr Fernseher nicht über ARC verfügt, dann konnen Sie die Bildbearbeitungen auf Ihrlem Fernseher ausschalten, oder das Audiosignal an Ihrlem AV Versteller oder HDMI Quelle verzögern. Ziehen Sie für die entsprechenden Einstellungen die Gebrauchsanleitung Ihres Geräts hinzu.

5.4 1080p Downscaler

Um sicherzustellen, dass die hochste Bildqualität angezeigt wird, wenn zwei Bildschirme mit entsprechenden Auflösungen an den Connect 642 Pro™ angeschlossen werden, können Sie den integrierten 1080p-DownScaler verwenden. Diese Funktionalität erhögt es, ein 4K-UHD-Video auf einem Bildschirm mit einer 1080p-Auflösung wiederzugegeben. So kann das Bild auf einem Bildschirm mit niedrigerer Auflösung angezeigt werden, ohne dass die Qualität eines Bildschirms mit higherer Auflösung verloren gehen.

Zum Aktivieren dieser Funktion drücken Sie die Taste „Downscale" [4] auf der Vorderseite der Fernbedienung. Mit der Taste wahren Sie den Bildschirm aus, der „downscaled" werden soll.

6 Technische Daten

Anschlüsse

HDMI Eingang 4 x HDMI

HDMI Ausgang 2 x HDMI

HDMI Kabellange max. 15 Meter

Digitaler Audioausgang 1 x Toslink (optisch)

Video

Unterstützte Auflösungen Max. 4K@ (3840 x2160@60 Hz)

HDMI-Standards HDMI 2.0, EDID, DVI, Deep Color 36-Bit, x.v. Color und 3D-Formate.

HDCP-Standards HDCP 2.2 und HDCP 1.4

Farbformate RGB und YCbCr 4:4:4, 4:2:0 oder 4:2:2

Farbtiefe Max. 36-Bit

Datumübertrageungsrate Max.18 Gbps

Taktfrequenz 600 MHz

Audio

HDMI-Audioformate DTS-HD Master Audio, Dolby TrueHD, Dolby

Atmos, DTS:X, Dolby Digital / AC3, DTS 5.1 und PCM Stereo

Optische Audioformate Dolby Digital / AC3, DTS 5.1 und PCM Stereo

Gehäuse

Abmessungen (H x B x T) 18 x 242 x 104 mm

Gewicht 620g

Allgemein

Umgebungstemperatur 0 bis +40^

Luftfeuchtigkeit 20% bis 90%

Netzanschluss 100-240VAC @50-60Hz, 12V DC / 1A

Stromverbrauch 3,8W (max)

Angaben konnen ohne vorherige Mitteilung geändert werden.

7 Häufig gestellte Fragen (FAQs)

Kein (oder schlechtes) Bild und Ton

Wenn Sie nach dem Anschlieben des Connect 642 Pro™ kein, oder ein schlechetes Bild empfangen, versuchen Sie dann das Problem zu ermitteln, indem Sie die Geräte Stück für Stück an ihren TV oder Projektor anschlieben. Auf diese Art können Sie ermitteln ob es an den HDMI Quellen, den HDMI Kabeln, dem Connect 642 Pro™ oder dem Fernsehgerät liegt.

• Prufen Sie, ob der Speisungsadapter angeschlossen und mit der Steckdose verbunden ist.
• Prüfen Sie, ob sich der EDID Schalter in korrekter Position wie beschrieben in Kapitel 4.2.1 befindet
• Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel.
• Verwenden Sie keine HDMI Kabel, die länger sind als in den technischen Daten aufgeführrt.
• Überprüfen Sie die HDMI Kabel und/oder Anschüsse auf Beschädigungen.
• Sowohl die HDMI Quelle wie Ihr TV oder Projektor mösen HDMI vollständig unterstützen.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com

8 Hinweis

8.1 Konformitätserklärung

Hiermit erklart Marmitek BV die Übereinstimmung des Gerätes Connect 642 Pro™ mit den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 2014/30/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (Neufassung).

Richtlinie 2014/35/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen auf dem Markt.

Richtlinie (EU) 2017/2102 des Europäischen Parliaments und des Rates vom 15. November 2017 zur Änderung der Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Verordnung (EU) 2019/1782 der Kommission vom 1. Oktober 2019 zur Festlegung von Okodesign-Anforderungen an externe Netzeleig gemäß der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates und zur Aufhebung der Verordnung (EG) Nr. 278/2009 der Kommission.

Sie können die vollständige Konformitätserklung unter http://www.marmitek.com lessen.

8.2 Recycling

Umweltinformation für Kunden innerhalb der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Es liegt in ihrer Verantwortung,这点es Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyclelnträgt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgeräte benötigten, wenden Sie sichitte an die örtlichen Behörden oder städtischen Entsorgungs Dienste oder an den Handler, bei dem Sie das Produkt erworben haben.

8.3 Urheberrechte

Marmitek BV ist ein Warenzeichen von Germatron BV. Connect 642 Pro™ ist ein Warenzeichen von Marmitek BV Alle Rechte vorbehalten. Weitergehende Ansprüche sind ausgeschlossen, insbesondere übernimmt Marmitek BV keine Gewähr für dieichtigkeit des Inhalts these Handbuchs. Urheber- und andere Eigentumsrechte am Inhalt (einschließlich aber nicht beschrankt auf, Modellnummern, Software, Audio, Video, Text und Fotos begrenzt) liegt bei Marmitek BV. Jegliche Nutzung von Inhalten, aber ohne Begrenzung, Verteilung, Vervielfaltigung, Änderung, Anzeige oder Übermittlung ohne die vorherige schriftliche Erlaubnis von Marmitek ist strengstens untersagt. Alle Urheber- und andere Eigentumsrechte muss auf allen Reproduktionen beibehalten werden. Die Rechte an anderen in this dem Handbuch erwähnten Marken und Produktnamen können bei ihren Inhabern liegen und werden hiermit anerkannt. Die Nennung von Produkten, die nicht von Marmitek sind, dient ausschließlich Informationszwecken und stellt keine Werbung dar. Marmitek übernimmt hinsichtlich der Auswahr, Leistung oder Verwendbarkeit dieser Produkte keine Gewähr.

Marmitek BV – PO Box 4257 - 5604 EG Eindhoven – Niederlande
