BEDIENUNGSANLEITUNG Connect 350 UHD 2.0 MARMITEK

1. SICHERHEITSHINWEISE

Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen und bewahren Sie diese Anleitung bitte für eventuelle, spätere Bedarfsfälle auf.

• Ausschließlich für Verwendung in Innenräumen.
- Dieses Produkt nicht in einer feuchten Umgebung oder nahe Wasserquellen verwenden.

- Setzen Sie dieses Produkt nicht extrem hohen oder niedrigen Temperaturen, starken Lichtquellen und direkter Sonneneinstrahlung aus.

- Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.

- Halten Sie die Batterien außerhalb der Reichweite von Kindern. Liefern Sie die Batterien als chemischen Kleinabfall ein. Verwenden Sie niemals alte und neue oder unterschiedliche Typen von Batterien durcheinander. Wenn Sie das System längere Zeit nicht benutzen, entfernen Sie die Batterien. Achten Sie beim Einlegen der Batterien auf die Polarität (+ / -): Ein falsches Einlegen kann zu Explosionsgefahr führen.

- Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt.

- Schließen Sie niemals einen Netzadapter an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.

- Entfernen Sie den AC/DC Speisungsadapter aus der Steckdose, wenn Sie das Gerät längere Zeit nicht nutzen.

- Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung steht.

- Überlassen Sie Reparaturen oder Wartung nur Fachleuten.

- Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen.

- Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung.

- Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.

2. Einführung

Herzlichen Glückwunsch zum Erwerb Ihres Marmitek Connect 350 UHD 2.0™!. Sie können 5 HDMI Quellen mit 1. Kabel an Ihren Fernseher anschließen, ohne jeglichen Signal- oder Verschlüsselungsverlust. Ideal, wenn Ihr Fernseher zu wenig HDMI Eingänge hat oder wenn Sie die Geräte mit nur 1. Kabel an Ihren Fernseher anschließen möchten. Beispiele von HDMI Quellen sind: Spielcomputer wie PlayStation und XBox, Blu-Ray-Player, digitaler TV Decoder und alle anderen HDMI Geräte. Der Connect 350 UHD 2.0™ unterstützt Ultra HD (4k), Full HD (1080p), HDCP 2.2 und alle 3D Formate und ist somit für alle heutigen und zukünftigen Geräte geeignet.

Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher Qualität. Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die Anweisungen, um die Möglichkeiten dieses Produkts optimal nutzen zu können.

3. Verpackungsinhalt

1 x HDMI Switch
1 x Fernbedienung (inkl. Batterie)
1 x IR Empfänger
1 x USB Speisungskabel
1 x Speisungsadapter
1 x Gebrauchsanleitung

4. Vorzüge

• Geeignet, um 5 HDMI Quellen zugleich an Ihren Fernseher anzuschließen.
  • Schaltet automatisch und/oder mit Fernbedienung.
• Mit einzelnem IR Empfänger zur Bedienung des Switches, wenn sich dieser außer Sicht befindet.

5. HDMI Eigenschaften

• Der maximale Datendurchsatz beträgt 18 Gbit/s (Gigabit pro Sekunde).

• Somit kann HDMI 2.0, Ultra HD 4k Aufnahmen in 60 BpS (Bilder pro Sekunde) wiedergeben Unterstützt alle 3D Formate (geeignet für Verwendung mit Ihren eigenen 3D Geräten).

• Geeignet für die neueste Ultra HD 4K60 Auflösung (3840 x 2160 / 60 Hz), High Dynamic Range (HDR), Deep Color und 4:4:4 Chroma Farben.

• Deep Color 36-Bit (Milliarden anstatt Millionen Farben, bessere Wiedergabe von subtilen Farbwerten und höheres Kontrastverhältnis).
• Unterstützt Dolby Atmos und DTS:X und alle übrigen, gängigen Audioformate.

6. Installation

Bevor Sie beginnen:

• Schalten Sie alle Geräte (Fernseher und HDMI Quellen) bevor Sie diese an den Connect 350 UHD 2.0™ anschließen zunächst aus. Entfernen Sie den Stecker aus der Steckdose, falls diese nicht ausgeschaltet werden können.
• Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel. Verwenden Sie wenig Kraft, um die HDMI Kabel anzuschließen oder loszukoppeln; diese könnten sonst beschädigen.

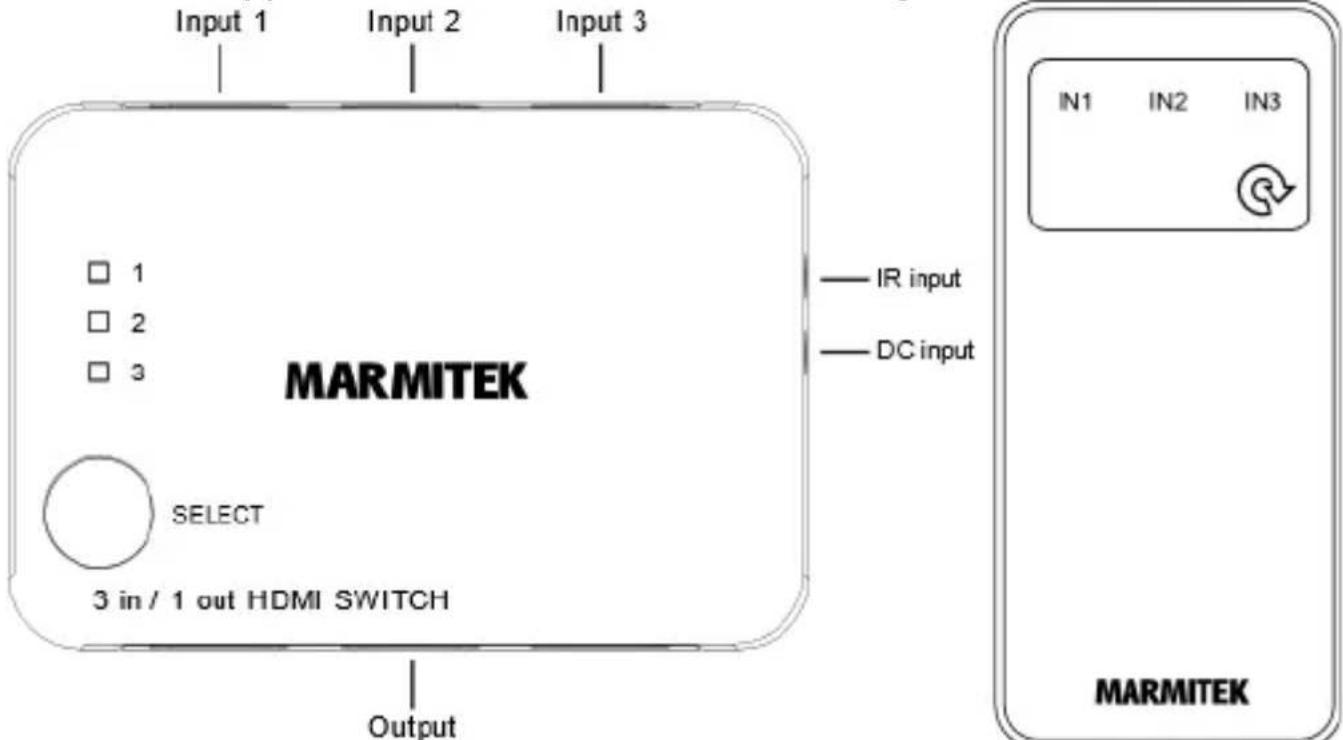

Input 1 Input 2 Input 3 MARMITEK □ 1 □ 2 □ 3 SELECT 3 in / 1 out HDMI SWITCH Output IR input DC input IN1 IN2 IN3 MARMITEK

1. Schließen Sie HDMI Quellen (wie Spielcomputer, Blu-Ray Player und digitaler TV Decoder) mit einem HDMI Kabel an die "HDMI Input" Anschlüsse an.
2. Verbinden Sie den Fernseher mit einem HDMI Kabel an den HDMI Output Anschluss an.
3. Wenn sich Ihr IR Empfänger außer Sicht befindet wie beispielsweise in einem verschlossenen Schrank und Sie diesen wie gehabt

bedienen möchten, können Sie, wenn gewünscht, den IR Empfänger an den "IR" Eingang anschließen. Stellen Sie den IR Empfänger jedoch in Sichtweite Ihrer Fernbedienung auf.

1. Schließen Sie den Speisungsadapter mit dem USB Speisungskabel an den "USB Power" Anschluss an und verbinden Sie den Stecker mit der Steckdose.

2. Ziehen Sie den Plastikstreifen aus dem Batteriefach der Fernbedienung, um die Batterie zu aktivieren und entfernen Sie die Schutzfolie an der Oberseite.

7. Anwendung

Schalten Sie zwischen den angeschlossenen HDMI Geräten.

Mit dem 350 UHD 2.0™ wählen Sie, welche HDMI Quelle auf Ihrem Fernseher wiedergegeben wird. Wenn Sie eine dieser HDMI Quellen einschalten, wird diese automatisch in den entsprechenden Eingang schalten. Sind mehrere HDMI Quellen bereits eingeschaltet, so wird der Connect 350 UHD 2.0™ automatisch zur letztmals aktivierten HDMI Quelle schalten. Verwenden sie die Fernbedienung oder die "Select" Taste an der Vorderseite, wenn Sie eine andere HDMI Quelle anwählen möchten.

Bemerkung: Automatisches Schalten muss durch die HDMI Quelle unterstützt werden. Wird dieses nicht unterstützt, müssen Sie selbst die entsprechende HDMI Quelle selektieren.

8. Häufig gestellte fragen

Kein (oder schlechtes) Bild und Ton

Wenn Sie nach dem Anschließen des HDMI Switch kein, oder ein schlechtes Bild empfangen, versuchen Sie dann die Geräte Stück für Stück an Ihren Schirm anzuschließen (TV, Monitor oder Projektor), um zu sehen, wo das Problem liegt. Auf diese Art können Sie ermitteln ob es an den HDMI Quellen, den HDMI Kabeln, dem HDMI Switch oder dem Schirm liegt.

- Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel.

- Verwenden Sie keine HDMI Kabel, die länger sind als in den technischen Daten aufgeführt.

- Überprüfen Sie die HDMI Kabel und/oder Anschlüsse auf Beschädigungen.

- Sowohl die HDMI Quelle wie Ihr Bildschirm muss HDMI vollständig unterstützen.

- Prüfen Sie, ob Ihre HDMI Quellen und Bildschirm das Verschlüsselungssystem HDCP 2.2 (Highbandwidth Digital Content Protection) unterstützen.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden?

Schauen Sie dann unter www.marmitek.com

9. Technische daten

Anschlüsse:

HDMI Eingang	5x HDMI (19-Buchsenkontakt)
HDMI Ausgang	1x HDMI (19-Buchsenkontakt)

HDMI Kabellänge Höchstlänge 15 Meter

Video

Unterstützte Auflösungen 480p, 576p, 720p, 1080i, 1080p und 2160p@60hz

HDMI Standards HDCP 2.2, CEC, EDID, DVI, all 3D formats, Deep Colour (36bit), x.v.Color

HDCP Standards HDCP 2.2 und HDCP 1.4

Farbformate RGB und YCbCr 4:4:4, 4:2:0 of 4:2:2

Bandbreite Video: 18 Gbps

Taktfrequenz 600 MHZ

Audiosignal

HDMI Audio DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos, LPCM 7.1, DTS, Dolby-AC3 und 2.0CH

Splitter Gehäuse

Maßangaben (Tx B x H) 87 x 60 x 19mm

Gewicht 60g

Umgebung

Umgebungstemperatur +0 to +70°C

Relative Feuchte 10% bis 85%

Speisung

Speisungsadaptereingang 100 \~ 240VAC @ 50/60Hz

Ausgang 5VDC / 1A

Angaben können ohne vorherige Mitteilung geändert werden.

Umweltinformation für Kunden innerhalb der Europäischen Union

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.

10. Konformitätserklärung

Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes Connect 350 UHD 2.0™ mit den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 2014/30/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (Neufassung).

Richtlinie 2014/35/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen auf dem Markt.

Richtlinie (EU) 2017/2102 des Europäischen Parlaments und des Rates vom 15. November 2017 zur Änderung der Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Verordnung (EU) 2019/1782 der Kommission vom 1. Oktober 2019 zur Festlegung von Ökodesign-Anforderungen an externe Netzteile gemäß der Richtlinie 2009/125/ EG des Europäischen Parlaments und des Rates und zur Aufhebung der Verordnung (EG) Nr. 278/2009 der Kommission.

Sie können die vollständige Konformitätserklärung unter http://www.marmitek.com lesen.

11. COPYRIGHT

Marmitek BV ist ein Warenzeichen von Germatron BV. Connect 350 UHD 2.0™ ist ein Warenzeichen von Marmitek BV Alle Rechte vorbehalten. Weitergehende Ansprüche sind ausgeschlossen, insbesondere übernimmt Marmitek BV keine Gewähr für die Richtigkeit des Inhalts dieses Handbuchs. Urheber- und andere Eigentumsrechte am Inhalt (einschließlich aber nicht beschränkt auf, Modellnummern, Software, Audio, Video, Text und Fotos begrenzt) liegt bei Marmitek BV. Jegliche Nutzung von Inhalten, aber ohne Begrenzung, Verteilung, Vervielfältigung, Änderung, Anzeige oder Übermittlung ohne die vorherige schriftliche Erlaubnis von Marmitek ist strengstens untersagt. Alle Urheber- und andere Eigentumsrechte muss auf allen Reproduktionen beibehalten werden. Die Rechte an anderen in diesem Handbuch erwähnten Marken und Produktnamen können bei ihren Inhabern liegen und werden hiermit anerkannt. Die Nennung von Produkten, die nicht von Marmitek sind, dient ausschließlich Informationszwecken und stellt keine Werbung dar. Marmitek übernimmt hinsichtlich der Auswahl, Leistung oder Verwendbarkeit dieser Produkte keine Gewähr.

Marmitek BV – PO Box 4257 - 5604 EG Eindhoven – Niederlande
