MANUAL DE USUARIO Connect 350 UHD 2.0 MARMITEK

1. Instrucciones de seguridad

Lee este modo de empleo atentamente antes de usar el dispositivo y guárdalo para consultarlo si necesario.

• Exclusivamente para el uso en sitios interiores.
• No use el producto en un ambiente húmedo o en la cercanía de agua.
• No exponga el producto a temperaturas extremamente altas o bajas, fuentes de luz muy potentes o luz solar directa.
• Este producto no es un juguete. Asegúrese de que está fuera del alcance de los niños.
• Ten cuidado que las pilas se encuentran fuera del alcance de niños. Entrega las pilas como residuos químicos. Nunca use pilas nuevas y viejas o pilas de tipos distintos a la vez. Quita las pilas si no usa el sistema durante mucho tiempo. Cuando pone las pilas, presta atención a la polaridad (+ / -): si no son puestas de manera justa, puede causar peligro de explosión.
• No conecte el adaptador de red a la red de alumbrado antes de que haya controlado si la tensión de red corresponde con el valor indicado en la estampa de tipo.
• Nunca conecte un adaptador de si ése está dañado. En este caso, por favor entre en contacto con su proveedor.
• Quite el adaptador de corriente AC/DC de la toma si no usa el dispositivo durante mucho tiempo.
• Nunca abra el producto: Puede contener piezas que se encuentren bajo una tensión mortal.
• Deja las reparaciones o servicios a personal experto.
• En caso de uso indebido o modificaciones y reparaciones montados por su mismo, la garantía se caducará.
• En caso de uso indebido o inapropiado, Marmitek no acepta ninguna responsabilidad de producto.
• Marmitek no acepta la responsabilidad para daños consecuenciales que difieren de la responsabilidad de producto legal.

2. Introducción

¡Felicidades por la compra del Marmitek Connect 350 UHD 2.0™! Conectar hasta 5 fuentes HDMI con el televisor usando solo un cable. Sin pérdida de calidad o de encriptación. La solución perfecta cuando el televisor dispone de pocas entradas HDMI o para conectar varios dispositivos con el televisor usando solo un cable. Fuentes HDMI son entre otros: videoconsolas como Playstation y Xbox, reproductores Blu-Ray, decodificadores digitales de TV y todos los demás dispositivos HDMI. El Connect 350 UHD 2.0™ es compatible con Ultra HD (4k), Full HD (1080p), HDCP 2.2 y cada formato de 3D y es apto para cada dispositivo actual y futuro.

Los productos de Marmitek se fabrican con el mayor esmero y son de alta calidad. Por favor lea cuidadosamente este modo de empleo y sigua las instrucciones para poder aprovechar al máximo de las posibilidades de este producto.

3. Contenido del embalaje

1 x Selector HDMI
1 x Mando a distancia (pila incluida)
1 x Receptor IR
1 x Cable de alimentación USB
1 x Adaptador de alimentación USB
1 x Modo de empleo

4. Ventajas

• Velocidad de procedimiento máxima de 18 Gbit/s (gigabit por segundo), puede reproducir imágenes HDMI 2.0, Ultra HD 4K en 60 fps (fotogramas por segundo). Soporta cada formato de 3D (apto para el empleo con su propio dispositivo de 3D)

• Soporta HDCP 2.2 para la reproducción de contenido 4K Ultra HD protegido

• Soporta cada formato de 3D (apto para el empleo con su propio dispositivo de 3D)

• Deep Color 36-bit, (millares de colores en vez de millones, mejor reproducción de diferencias sútiles de graduación y ratio de contraste más alto)
• Soporta Dolby Atmos, DTS:X y todos los demás formatos de audio convencionales.

6. Instalación

Consejos para la instalación:

- Aapaga todos los dispositivos (TV y fuentes HDMI) antes de conectarlos con el Connect 350 UHD 2.0™. Si no se pueden apagar, desenchufa el cable de la toma de corriente. - Usa exclusivamente cables certificados para High Speed HDMI® para recibir una calidad superior de imagen y sondido. Conecta y desconecta los cables HDMI con mucho cuidado para no dañarlos.

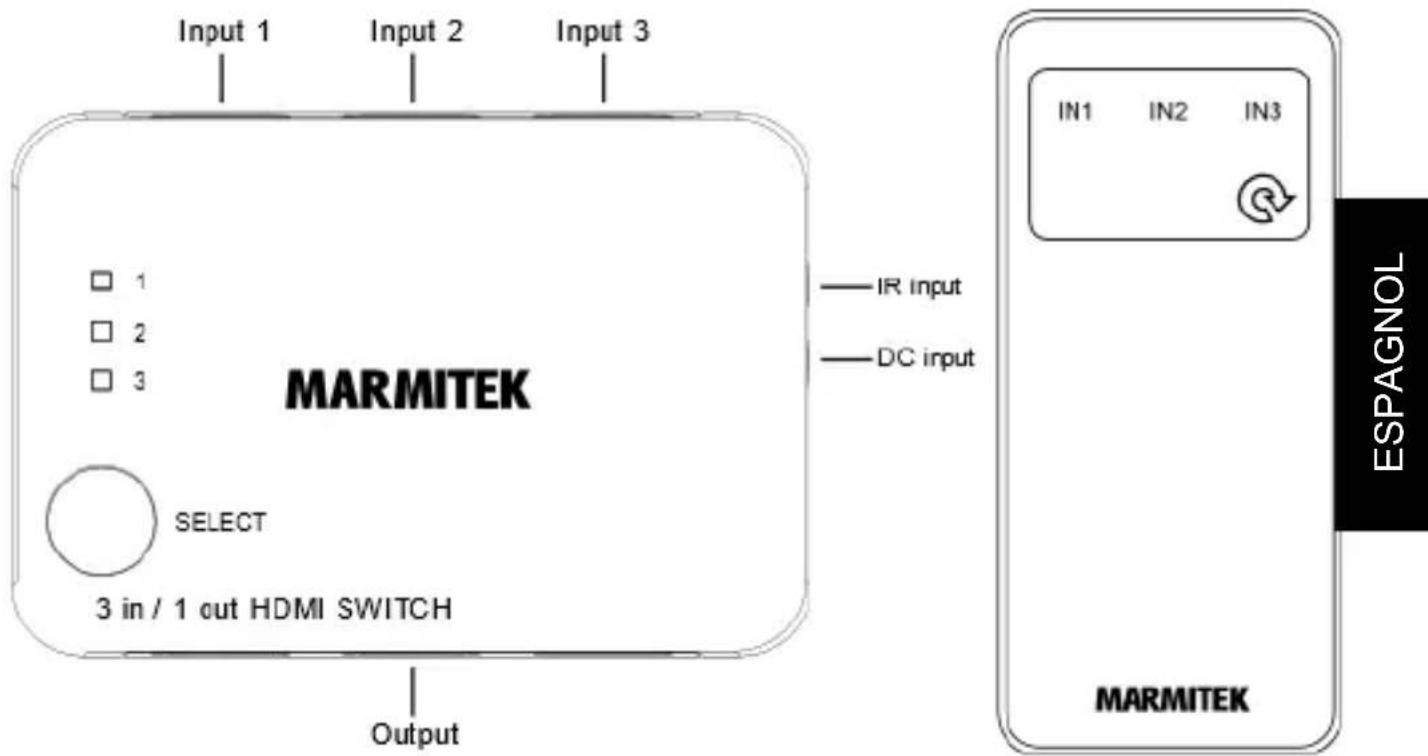

Input 1 Input 2 Input 3 MARMITEK □ 1 □ 2 □ 3 SELECT 3 in / 1 out HDMI SWITCH Output IR input DC input IN1 IN2 IN3 ESPAGNOL MARMITEK

1. Conecta las fuentes HDMI (como videoconsola, reproductor Blu-Ray o decodificador digital de TV) con los puertos HDMI indicados como "HDMI input" usando un cable HDMI.
2. Conecta el TV con el puerto HDMI indicado como "HDMI output" usando un cable HDMI.
3. Conecta opcionalmente el receptor IR con la entrada "IR" para controlar el dispositivo incluso cuando está colocado fuera de la

vista, p.e. dentro de un armario cerrado. Coloca el receptor IR dentro del alcance del mando a distancia.

1. Conecta el adaptador de alimentación USB con el conector "DC 5V" empleando el cable USB y enchúfalo.

2. Quita la cinta de plástico del compartimento de la pila del mando a distancia para activar la pila. A continuación quita la cinta protectora de la cara superior.

7. Empleo

Comutar entre los dispositivos HDMI conectados

Con el Connect 350 UHD 2.0™ selecciona la fuente HDMI cuyo contenido se reproduce en la pantalla del TV. Al encender una de las fuentes HDMI, el dispositivo conmuta automáticamente a la entrada correcta. Cuando están encendidas varias fuentes HDMI, el Connect 350 UHD 2.0™ conmuta automáticamente a la última fuente que fue activada. Para seleccionar otra fuente HDMI, emplea el mando a distancia o el botón de "Select" en la cara delantera.

Nota: es necesario que la fuente HDMI soporte la conmutación automática. Si no es el caso, tiene que seleccionar la fuente HDMI manualmente.

8. Preguntas frecuentes

No hay imagen y sonido o son de calidad inferior

Cuando no hay imagen después de haber conectado el Conmutador HDMI o cuando la imagen es de calidad inferior, intenta encontrar la causa conectando cada dispositivo individualmente con la pantalla (TV, monitor o proyectór). De esta manera se detecta si el problema es causado por las fuentes HDMI, los cables HDMI, el conmutador HDMI o la pantalla.

- Emplea exclusivamente cables certificados de High Speed HDMI® para una calidad superior de imagen y sonido.

- No emplea cables HDMI más largos que indicado en las especificaciones de los datos técnicos.

- Controla si ninguno de los cables y/o conectores está dañado.

- Es necesario que tanto la fuente HDMI como las pantallas son compatibles con el HDMI.

- Controla si las fuentes HDMI y las pantallas son copatibles con la seguridad contra la copia de contenidos HDCP 2.2 (Highbandwidth Digital Content Protection).

¿Tiene más preguntas? Vistia www.marmitek.com

9. Datos tecnicos

Conexiones

Entrada HDMI	5x HDMI (19-pin hembra)
Salida HDM	1x HDMI (19-pin hembra)
Longitud de cable HDMI	15 m como máximo

Video

Compatible con las resoluciones 480p, 576p, 720p, 1080i, 1080py 2160p@60hz
Estándares HDMI	HDCP 2.2, CEC, EDID, DVI,todos los formatos de 3D, DeepColour (36bit), x.v.Color
Estándares HDCP	HDCP 2.2 y HDCP 1.4
Formatos de colores RGB y YCbCr 4:4:4, 4:2:0 o4:2:2.
Ancho de banda video 18 Gbps
Frecuencia de reloj 600 MHZ

Audio

Audio HDMI

DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos, DTS:X, Dolby Digital/ AC3, DTS 5.1 y PCM estéreo.

Carcasa

Dimensiones		87 x 60 x 19 mm
Peso	60 g

Ambiente

Temperatura ambiental	+0 hasta +70°C
Humedad ambiental	10 % hasta 85 %

Alimentación

Adaptador de alimentación EntradaSalida

5VDC / 1A

100-240VAC @ 50/60Hz

Las especificaciones se pueden cambiar sin previo aviso.

Información medioambiental para clientes de la Unión Europea y en países europeos con sistemas de tratamiento selectivo de residuos.

Este símbolo en el equipo o en su embalaje indica que el presente producto no puede ser tratado como residuos doméstico normal. Debe entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Es responsabilidad suya desechar este y cualesquiera otros aparatos eléctricos y electrónicos a través de los puntos de recogida que ponen a su disposición el gobierno y las autoridades locales. Al desechar y reciclar correctamente estos aparatos estará contribuyendo a evitar posibles consecuencias negativas para el medio ambiente y la salud de las personas. Si desea obtener información más detallada sobre la eliminación segura de su aparato usado, consulte a las autoridades locales, al servicio de recogida y eliminación de residuos de su zona o pregunte en la tienda donde adquirió el producto.

10. Declaración de Conformidad

CE

Marmitek BV declara que este Connect 350 UHD 2.0 ^TM cumple con las exigencias esenciales y con las demás reglas relevantes de la directriz:

Directiva 2014/30/UE del Parlamento Europeo y del Consejo, de 26 de febrero de 2014, sobre la armonización de las legislaciones de los Estados miembros en materia de compatibilidad electromagnética (refundición).

Directiva 2014/35/UE del Parlamento Europeo y del Consejo, de 26 de febrero de 2014, sobre la armonización de las legislaciones de los Estados miembros en materia de comercialización de material eléctrico destinado a utilizarse con determinados límites de tensión.

Directiva (UE) 2017/2102 del Parlamento Europeo y del Consejo de 15 de noviembre de 2017 por la que se modifica la Directiva 2011/65/UE sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.

Reglamento (UE) 2019/1782 de la Comisión de 1 de octubre de 2019 por el que se establecen requisitos de diseño ecológico para las fuentes de alimentación externas de conformidad con la Directiva 2009/125/CE del Parlamento Europeo y del Consejo y se deroga el Reglamento (CE) n.o 278/2009 de la Comisión.

Puede leer la Declaración de conformidad completa en http://www.marmitek.com

11. Derechos de propiedad intelectual

Marmitek es una marca registrada de Germatron BV. Connect 350 UHD 2.0™ es una marca registrada de Marmitek BV. Todos los derechos reservados. En la realización de este manual se ha puesto el máximo cuidado para asegurar la exactitud de la información que en él aparece. Marmitek no se responsabiliza de los posibles errores de impresión o copia. Propiedades intelectuales y todos los demás derechos de propiedad al contenido (incluso pero no limitado a números de modelos, software, audio, video, texto y fotos) pertenecen a Marmitek BV. Cada uso del contenido, cada distribución, reproducción, cambio, publicación y envío sin previo aviso en forma escrita por Marmitek es estrictamente prohibido. Todos los derechos de propiedad intelectual y otros derechos de propiedad son aplicables a todas las reproducciones. Los nombres de otras empresas y productos mencionados en este manual pueden ser marcas comerciales de sus respectivas empresas. La mención de productos de terceras partes tiene únicamente propósitos informativos y no constituye aprobación ni recomendación. Marmitek declina toda responsabilidad referente al uso o el funcionamiento de estos productos.

Marmitek BV - Apartado de correos 4257 - 5604 EG Eindhoven Países Bajos
