MANUAL DE USUARIO Connect 620 UHD 2.0 MARMITEK

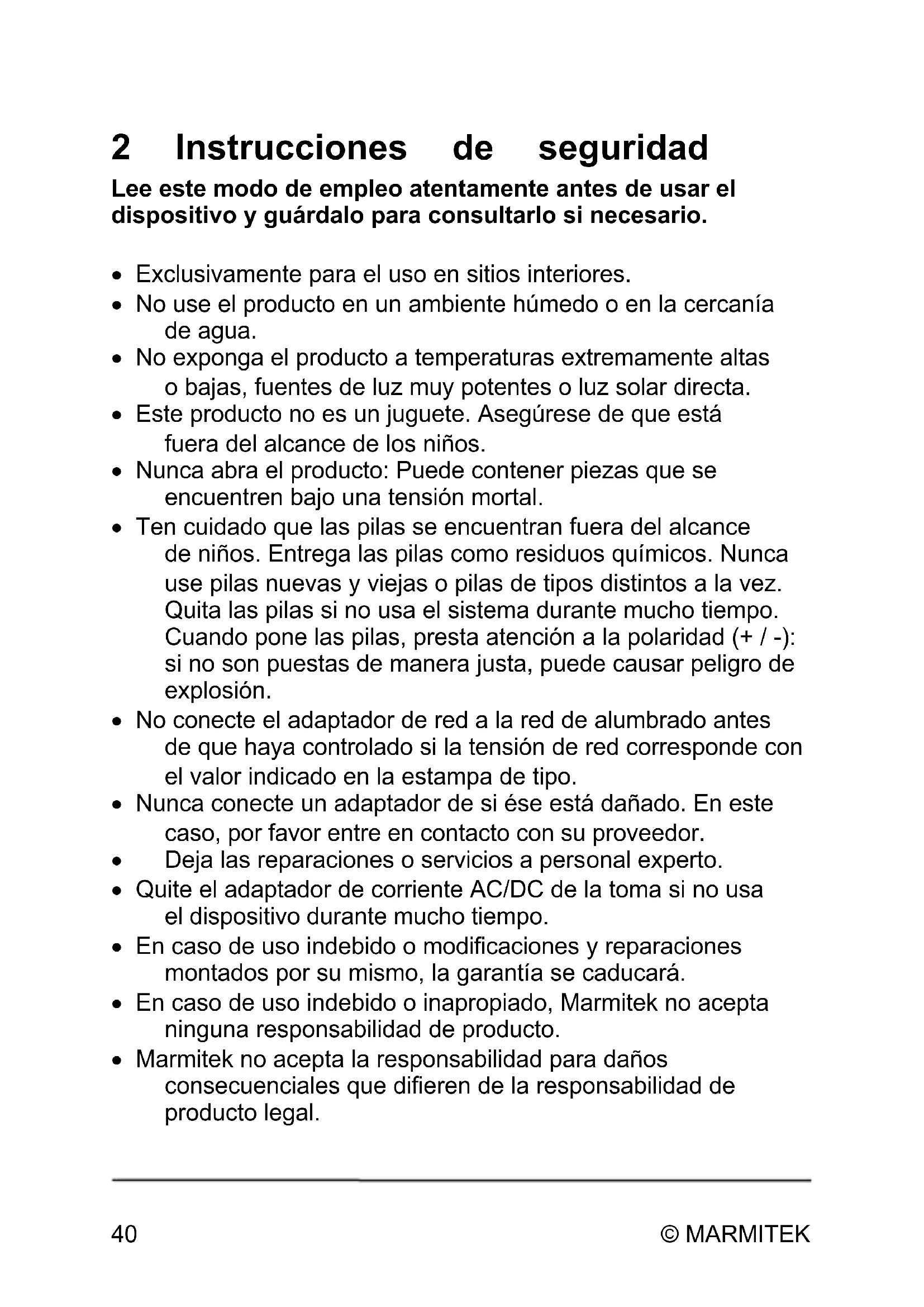

2 Instrucciones de seguridad Lee este modo de empleo atentamente antes de usar el dispositivo y guárdalo para consultarlo si necesario. x Exclusivamente para el uso en sitios interiores. x No use el producto en un ambiente húmedo o en la cercanía de agua. x No exponga el producto a temperaturas extremamente altas o bajas, fuentes de luz muy potentes o luz solar directa. x Este producto no es un juguete. Asegúrese de que está fuera del alcance de los niños. x Nunca abra el producto: Puede contener piezas que se encuentren bajo una tensión mortal. x Ten cuidado que las pilas se encuentran fuera del alcance de niños. Entrega las pilas como residuos químicos. Nunca use pilas nuevas y viejas o pilas de tipos distintos a la vez. Quita las pilas si no usa el sistema durante mucho tiempo. Cuando pone las pilas, presta atención a la polaridad (+ / -): si no son puestas de manera justa, puede causar peligro de explosión. x No conecte el adaptador de red a la red de alumbrado antes de que haya controlado si la tensión de red corresponde con el valor indicado en la estampa de tipo. x Nunca conecte un adaptador de si ése está dañado. En este caso, por favor entre en contacto con su proveedor. x Deja las reparaciones o servicios a personal experto. x Quite el adaptador de corriente AC/DC de la toma si no usa el dispositivo durante mucho tiempo. x En caso de uso indebido o modificaciones y reparaciones montados por su mismo, la garantía se caducará. x En caso de uso indebido o inapropiado, Marmitek no acepta ninguna responsabilidad de producto. x Marmitek no acepta la responsabilidad para daños consecuenciales que difieren de la responsabilidad de producto legal.Connect 620 UHD 2.0™

¡Felicidades por la compra del Marmitek Connect 620 UHD 2.0™! Conectar hasta 4 fuentes HDMI con el televisor usando solo un cable. Sin pérdida de calidad o de encriptación. La solución perfecta cuando el televisor dispone de pocas entradas HDMI o para conectar varios dispositivos con el televisor usando solo un cable. Fuentes HDMI son entre otros: videoconsolas como Playstation y Xbox, reproductores Blu-Ray, decodificadores digitales de TV y todos los demás dispositivos HDMI. El Connect 620 UHD 2.0™ es compatible con Ultra HD (4k), Full HD (1080p) y cada formato de 3D y es apto para cada dispositivo actual y futuro. Todos nuestros productos se desarrollan y fabrican según las más altas exigencias de calidad. Por favor lea este manual y sigua las instrucciones para disfrutar de todas las posibilidades que ofrece este producto.

x Apto para conectar 4 dispositivos HDMI con el televisor a la vez. x Disfrutar del contenido Ultra HD más reciente y ver Netflix o películas en 4K con Bluray, reproducidas en 2 tvs o proyectores a la vez sin pérdida de contraste y en colores maravillosas. x Con repetidor y equalizador incorporados para corregir una posible pérdida de señal. x Conmuta automáticamente y/o con mando a distancia. x Soporta HDCP 2.2 para la reproducción de contenido 4K Ultra HD protegido.© MARMITEK

3.3 Características HDMI

x Velocidad de procedimiento máxima de 18 Gbit/s (gigabit por segundo), puede reproducir imágenes HDMI 2.0, Ultra HD 4K en 60 fps (fotogramas por segundo).Soporta cada formato de 3D (apto para el empleo con su propio dispositivo de 3D) x Deep Color 36-bit, (millares de colores en vez de millones, mejor reproducción de diferencias sútiles de graduación y ratio de contraste más alto) x Soporta Dolby Atmos, DTS:X y todos los demás formatos de audio convencionales.

3.4 Contenido del embalaje

A. 1 x Selector HDMI B. 1 x Mando a distancia (pila incluida) C. 1 x Adaptador de alimentación D. 1 x Modo de empleo

Indicadores de input Selección de input Sensor IR AConnect 620 UHD 2.0™

Adaptador de alimentación

Conector para adaptador de alimentación DC Entradas HDMI Salida HDMI

Selección directa input Selección input© MARMITEK

4.1 Consejos para la instalación

x Aapaga todos los dispositivos (TV y fuentes HDMI) antes de conectarlos con el Connect 620 UHD 2.0™. Si no se pueden apagar, desenchufa el cable de la toma de corriente. x Usa exclusivamente cables certificados para High Speed HDMI® para recibir una calidad superior de imagen y sondido. Conecta y desconecta los cables HDMI con mucho cuidado para no dañarlos. x Tenga cuidado con la conexión de los cables HDMI, se estropean fácilmente.

1. Conecta las fuentes HDMI (como consola de videojuegos,

reproductor Blu-ray o decodificador de TV digital) con los puertos HDMI indicados como “input” empleando un cable HDMI.

2. Conecta el TV con el puerto HDMI indicado como “output”

empleando un cable HDMI.

3. Conecta el adaptador de alimentación con el “DC 5V” y

4. Quita la cinta de plástico del compartimento de la pila del

mando a distancia para activar la pila. A continuación quita la cinta protectora de la cara superior.Connect 620 UHD 2.0™

ESPAÑOL 5 Cambiar fuentes manual o automáticamente

El Connect 620 UHD 2.0™ le ofrece la posibilidad de elegir la fuente HDMI cuyo contenido quiere reproducir. Cuando se enciende una de las fuentes, el dispositivo cambia automáticamente a la entrada correspondiente. Cuando están encendidas varias fuentes a la vez, el Connect 620 UHD 2.0™ cambia automáticamente a la fuente HDMI que fue activada más recientemente. Para desactivar o activar la opción de conmutar automáticamente, mantenga pulsado el botón de selección de input en el mando a distancia durante 3 segundos. Las lamparas de Input 3 y 4 resplandecen brevemente para confirmar la acción. Si desea seleccionar manualmente otra fuente HDMI, pulsa el botón de input en el mando a distancia brevemente hasta que llegue al input deseado o usa los botones de selección directa de input (IN1 hasta IN4). También puede usar el botón “Select” en la frente del Connect 620 UHD 2.0™.

Nota: es necesario que la fuente HDMI soporte la conmutación automática. Si no es el caso, tiene que seleccionar la fuente HDMI manualmente. Selección directa input Selección input© MARMITEK

6 Especificaciones técnicas Conexiones Entrada HDMI 4 x HDMI (19-pin hembra) Salida HDM 1 x HDMI (19-pin hembra) Longitud de cable HDMI 15 m como máximo Video Resoluciones soportadas 4K (4096x2160)@24/30/50/60Hz, 480i~1080p@50/60Hz, 1080p@120Hz y 3D@1080p/60Hz Resoluciones PC soportadas QSXGA (2560x2048@60Hz) max. Estándares HDMI HDMI 2.0b, HDR, CEC, EDID, DVI, todos los formatos 3D y Deep Color 36-bit Estándares HDCP HDCP 2.2 y HDCP 1.4 Formatos de colores RGB y YCbCr 4:4:4, 4:2:0 o 4:2:2. Profundidad de color 36-bit max. Velocidad de procedimiento 18 Gbit/s max. Frecuencia de reloj 600 MHz max. Audio Formatos de audio HDMI DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos, DTS:X, Dolby Digital/ AC3, DTS 5.1 y PCM estéreo. Carcasa Dimensiones (A x A x P) 120 x 78 x 17 mm Peso 210 g Ambiente Temperatura ambiental +0 hasta +40° CConnect 620 UHD 2.0™

ESPAÑOL Humedad ambiental 20 % hasta 90 % Alimentación Adaptador de alimentación externo 100-240 VAC @50-60 Hz, 5 VDC @ 1 A Las especificaciones pueden cambiar sin previo aviso.© MARMITEK

7 Preguntas frecuentes (FAQs) No hay imagen y sonido o son de calidad inferior Cuando no hay imagen después de haber conectado el Conmutador HDMI o cuando la imagen es de calidad inferior, intenta encontrar la causa conectando cada dispositivo individualmente con la pantalla (TV, monitor o proyectór). De esta manera se detecta si el problema es causado por las fuentes HDMI, los cables HDMI, el conmutador HDMI o la pantalla. x Controla si el adaptador de alimentación está enchufado. x Emplea exclusivamente cables certificados de High Speed HDMI® para una calidad superior de imagen y sonido. x No emplea cables HDMI más largos que indicado en las especificaciones de los datos técnicos. x Controla si ninguno de los cables y/o conectores está dañado. x Es necesario que tanto la fuente HDMI como las pantallas son compatibles con el HDMI. x Controla si las fuentes HDMI y las pantallas son copatibles con la seguridad contra la copia de contenidos HDCP 2.2 (Highbandwidth Digital Content Protection). El 3D no se reproduce correctamente x Controla si la fuente HDMI está puesto en modo de reproducir el 3D y/o si está puesto en modo automático. x Tanto la fuente HDMI como la pantalla HD tienen que ser compatibles con los mismos formatos de 3D. x Controla si la fuente HDMI reproduce el 3D correctamente. Por este objetivo, conéctala con la pantalla a traves de un cable HDMI. ¿Tiene otras preguntas? Visite www.marmitek.comConnect 620 UHD 2.0™

ESPAÑOL 8 Notificación

8.1 Declaración de conformidad

Marmitek BV declara que este Connect 620 UHD 2.0™ cumple con las exigencias esenciales y con las demás reglas relevantes de la directriz: Directiva 2004/108/CE del Parlamento Europeo y del Consejo de 15 de diciembre de 2004 relativa a la aproximación de las legislaciones de los Estados miembros en materia de compatibilidad electromagnética Directiva 2006/95/CE del Parlamento Europeo y del Consejo de 12 de diciembre de 2006 relativa a la aproximación de las legislaciones de los Estados miembros sobre el material eléctrico destinado a utilizarse con determinados límites de tensión Directiva 2011/65/UE del Parlamento Europeo y del Consejo de 8 de junio de 2011 sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos Reglamento (CE) no 278/2009 de la Comisión de 6 de abril de 2009 por el que se desarrolla la Directiva 2005/32/CE del Parlamento Europeo y del Consejo en lo concerniente a los requisitos de diseño ecológico aplicables a la eficiencia media en activo de las fuentes de alimentación externas y a su consumo de energía eléctrica durante el funcionamiento en vacío

Información medioambiental para clientes de la Unión Europea. La Directiva 2002/96/CE de la UE exige que los equipos que lleven este símbolo en el propio aparato y/o en su embalaje no deben eliminarse junto con otros residuos urbanos no seleccionados. El símbolo indica que el producto en cuestión debe separarse de los residuos domésticos convencionales con vistas a su eliminación. Es responsabilidad suya desechar este y cualesquiera otros aparatos eléctricos y electrónicos a través de los puntos de recogida que ponen a su disposición el gobierno y las autoridades locales. Al desechar y© MARMITEK

reciclar correctamente estos aparatos estará contribuyendo a evitar posibles consecuencias negativas para el medio ambiente y la salud de las personas. Si desea obtener información más detallada sobre la eliminación segura de su aparato usado, consulte a las autoridades locales, al servicio de recogida y eliminación de residuos de su zona o pregunte en la tienda donde adquirió el producto.

8.3 Derechos de propiedad intelectual

Marmitek es una marca registrada de Germatron BV. Connect 620 UHD 2.0™ es una marca registrada de Marmitek BV. Todos los derechos reservados. En la realización de este manual se ha puesto el máximo cuidado para asegurar la exactitud de la información que en él aparece. Marmitek no se responsabiliza de los posibles errores de impresión o copia. Propiedades intelectuales y todos los demás derechos de propiedad al contenido (incluso pero no limitado a números de modelos, software, audio, video, texto y fotos) pertenecen a Marmitek BV. Cada uso del contenido, cada distribución, reproducción, cambio, publicación y envío sin previo aviso en forma escrita por Marmitek es estrictamente prohibido. Todos los derechos de propiedad intelectual y otros derechos de propiedad son aplicables a todas las reproducciones. Los nombres de otras empresas y productos mencionados en este manual pueden ser marcas comerciales de sus respectivas empresas. La mención de productos de terceras partes tiene únicamente propósitos informativos y no constituye aprobación ni recomendación. Marmitek declina toda responsabilidad referente al uso o el funcionamiento de estos productos. Marmitek BV - Apartado de correos 4257 - 5604 EG Eindhoven Países BajosConnect 620 UHD 2.0
