MODE D'EMPLOI NT 221 Ap Bp Kärcher

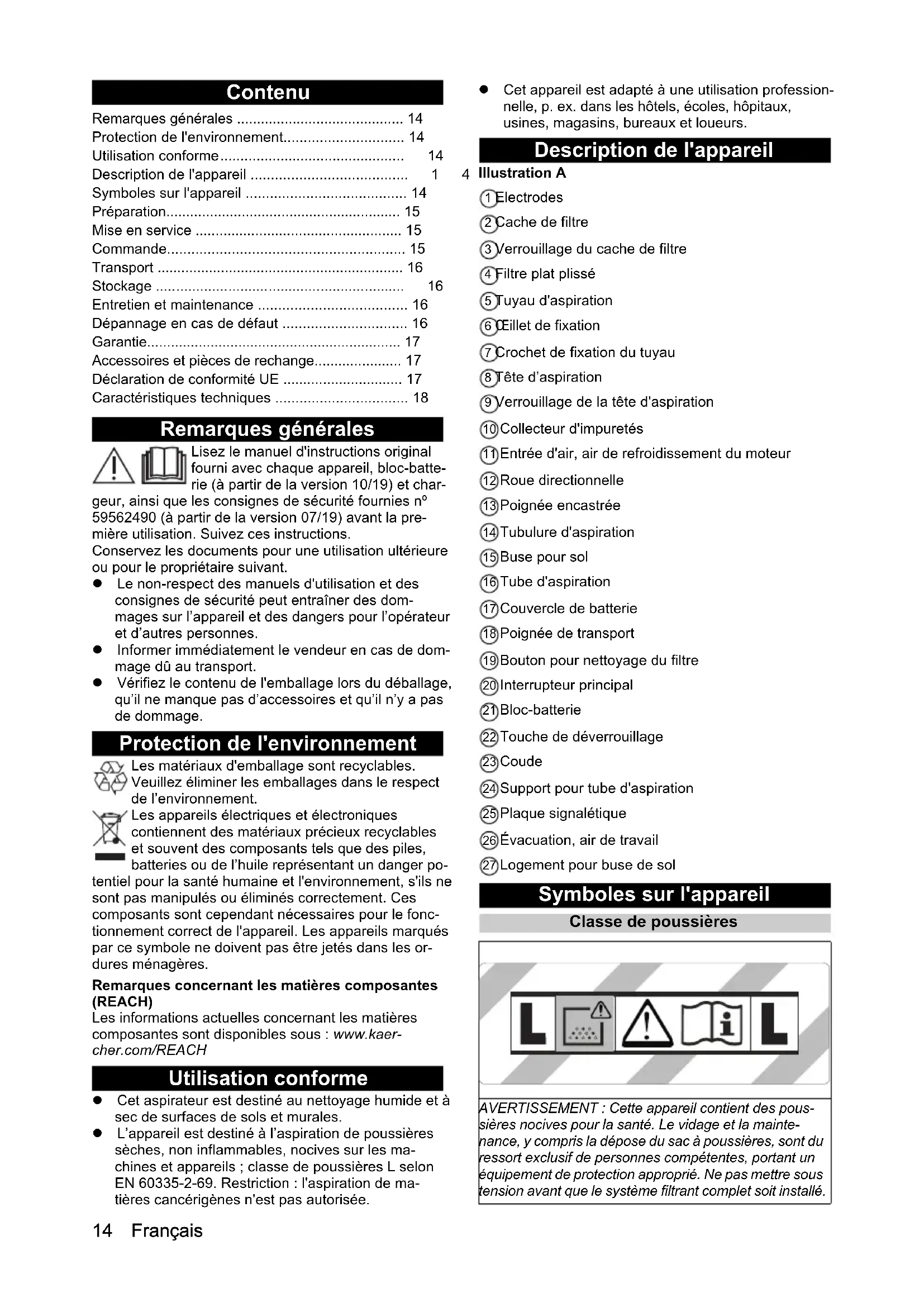

• 0,214 Français Contenu Remarques générales Lisez le manuel d'instructions original fourni avec chaque appareil, bloc-batte- rie (à partir de la version 10/19) et char- geur, ainsi que les consignes de sécurité fournies nº 59562490 (à partir de la version 07/19) avant la pre- mière utilisation. Suivez ces instructions. Conservez les documents pour une utilisation ultérieure ou pour le propriétaire suivant. Le non-respect des manuels d'utilisation et des consignes de sécurité peut entraîner des dom- mages sur l’appareil et des dangers pour l’opérateur et d’autres personnes. Informer immédiatement le vendeur en cas de dom- mage dû au transport. Vérifiez le contenu de l'emballage lors du déballage, qu’il ne manque pas d’accessoires et qu’il n’y a pas de dommage. Protection de l'environnement Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l’environnement. Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l’huile représentant un danger po- tentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonc- tionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les or- dures ménagères. Remarques concernant les matières composantes (REACH) Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaer- cher.com/REACH Utilisation conforme Cet aspirateur est destiné au nettoyage humide et à sec de surfaces de sols et murales. L’appareil est destiné à l’aspiration de poussières sèches, non inflammables, nocives sur les ma- chines et appareils ; classe de poussières L selon EN 60335-2-69. Restriction : l'aspiration de ma- tières cancérigènes n'est pas autorisée. Cet appareil est adapté à une utilisation profession- nelle, p. ex. dans les hôtels, écoles, hôpitaux, usines, magasins, bureaux et loueurs. Description de l'appareil Illustration A 1 Electrodes 2 Cache de filtre 3 Verrouillage du cache de filtre 4 Filtre plat plissé 5 Tuyau d'aspiration 6 Œillet de fixation 7 Crochet de fixation du tuyau 8 Tête d’aspiration 9 Verrouillage de la tête d'aspiration 10 Collecteur d'impuretés 11 Entrée d'air, air de refroidissement du moteur 12 Roue directionnelle 13 Poignée encastrée 14 Tubulure d'aspiration 15 Buse pour sol 16 Tube d'aspiration 17 Couvercle de batterie 18 Poignée de transport 19 Bouton pour nettoyage du filtre 20 Interrupteur principal 21 Bloc-batterie 22 Touche de déverrouillage 23 Coude 24 Support pour tube d'aspiration 25 Plaque signalétique 26 Évacuation, air de travail 27 Logement pour buse de sol Symboles sur l'appareil Classe de poussières Remarques générales p. 14
• Protection de l'environnement p. 14
• Utilisation conforme p. 14
• Description de l'appareil p. 14
• Symboles sur l'appareil p. 14
• Préparation p. 15
• Mise en service p. 15
• Commande p. 15
• Transport p. 16
• Stockage p. 16
• Entretien et maintenance p. 16
• Dépannage en cas de défaut p. 16
• Garantie p. 17
• Accessoires et pièces de rechange p. 17
• Déclaration de conformité UE p. 17
• Caractéristiques techniques p. 18

AVERTISSEMENT : Cette appareil contient des pous-

sières nocives pour la santé. Le vidage et la mainte- nance, y compris la dépose du sac à poussières, sont du ressort exclusif de personnes compétentes, portant un équipement de protection approprié. Ne pas mettre sous tension avant que le système filtrant complet soit installé.Français 15 Filtre plat plissé Préparation

1. Déballez l'appareil et assemblez les accessoires.

Illustration B Mise en service 몇 AVERTISSEMENT Danger dû à de la poussière nocive pour la santé Maladies respiratoires dues à l'inhalation de poussière. Ne pas aspirer sans élément filtre pour éviter un risque pour la santé dû à une émission de poussières fines. ATTENTION Danger dû à la pénétration de poussière fine Risque d'endommagement du moteur thermique. Ne jamais enlever le filtre plat plissé lors de l'aspiration. Insérer le bloc-batterie

1. Ouvrir le couvercle de la batterie.

2. Insérer le bloc-batterie dans le support de batterie et

3. Fermer le couvercle de la batterie.

Charger le bloc-batterie Remarque Lire le manuel d'utilisation du fabricant de chargeur et respecter les consignes de sécurité ! Remarque Lire le manuel d'utilisation du fabricant de bloc-batterie et respecter les consignes de sécurité ! Remarque La batterie est partiellement chargée à la livraison. Charger avant la mise en service et en cas de besoin. Remarque La batterie ne peut être chargée que lorsqu'elle est reti- rée.

1. Ouvrir le couvercle de la batterie.

2. Appuyer sur la touche de déverrouillage et retirer le

tions du fabricant de chargeur et du fabricant de bloc-batterie. Aspiration à sec L’appareil est équipé d’un sac de filtre en feutre avec languette de fermeture, n° de commande 2.889-

Remarque Cet appareil permet d’aspirer toutes sortes de pous- sière jusqu’à la classe de poussières L. Remarque L'appareil est un aspirateur industriel adapté pour aspi- rer des poussières sèches non inflammables dont les valeurs limites d'exposition professionnelle sont supé- rieures ou égales à 1 mg/m

Pour l’aspiration de poussière fine, on peut utilise

plus un filtre en non tissé. Montage d'un sac de filtre en feutre

1. Déverrouiller et retirer la tête d'aspiration.

2. Insérer le sac de filtre en feutre.

3. Monter et verrouiller la tête d'aspiration.

Aspiration de l'eau DANGER Danger dû à de la poussière nocive pour la santé Maladies respiratoires dues à l'inhalation de poussière. Lors de l'aspiration d'eau, ne pas aspirer de poussières nocives pour la santé. Remarque Le filtre plat plissé (cellulose) compris dans la livraison et portant la référence 6.904-156.0 n'est pas recom- mandé pour l'aspiration régulière d'eau. Montage des lèvres en caoutchouc

1. Démonter les brosses.

2. Monter les lèvres en caoutchouc.

Remarque Le côté structuré des lèvres en caoutchouc doit être dirigé vers l'extérieur. Dépose du sac du filtre en feutre Retirer toujours le sac du filtre en feutre pour aspirer des salissures mouillées.

1. Déverrouiller et retirer la tête d'aspiration.

2. Sortir le sac du filtre en feutre par l'arrière.

3. Rabattre la languette de fermeture et fermer le sac

du filtre en feutre hermétiquement.

4. Éliminer le sac du filtre en feutre usagé conformé-

ment aux dispositions légales.

5. Monter et verrouiller la tête d'aspiration.

Généralités Lors de l'aspiration de salissures mouillées avec le suceur fentes ou le suceur pour canapés (option), ou lorsque de l'eau est principalement aspirée hors d'un réservoir, il est conseillé de ne pas actionner le bouton de la fonction « Nettoyage semi-automa- tique du filtre ». L'appareil se désactive automatiquement lorsque le niveau du liquide max. est atteint. Dans le cas de liquides non conducteurs (p. ex. émulsion de bore, huile et graisses), l'appareil n'est pas désactivé lorsque le réservoir est plein. Le ni- veau de remplissage doit être contrôlé en continu et le réservoir vidé à temps. Lorsque l'aspiration de l’eau est terminée : nettoyer le filtre plat plissé avec le nettoyage du filtre. net- toyer les électrodes avec une brosse. Nettoyer le ré- servoir avec un chiffon humide et sécher. Jonction clipsée Le tuyau d'aspiration est équipé d'un système de clip. Toutes les pièces d'accessoires d'un diamètre nominal de 35 mm peuvent être raccordées. Illustration F Commande Démarrer l'appareil

1. Mettre l’appareil en marche à l’interrupteur principal.

Nettoyage du filtre semi-automatique Remarque L'actionnement du nettoyage du filtre toutes les 5 à 10 minutes augmente la durée de vie du filtre plat plis- sé. Remarque L'activation du nettoyage semi-automatique du filtre n'est possible que si l'appareil est sous tension. Filtre plat plissé (cellulose) Référence 6.904-156.0 Filtre plat plissé (PES) Référence 6.907-649.016 Français

1. Actionner 5 fois la touche de nettoyage du filtre se-

mi-automatique. Le filtre plat plissé est alors nettoyé par un flux d'air (bruit pulsatoire).

2. Nettoyage puissant (en cas de fort encrassement du

filtre plat plissé) : Fermer le tuyau d'aspiration avec la main et appuyer 5x sur le bouton de nettoyage se- mi-automatique du filtre, alors que l'appareil fonc- tionne. Opération de nettoyage Remarque Lors du nettoyage de base des revêtements textiles, la durée de vie de la batterie est raccourcie en raison de la puissance de nettoyage accrue.

1. Réaliser le nettoyage.

Mise hors tension de l'appareil

1. Actionner 5 fois la touche de nettoyage du filtre se-

2. Eteindre l'appareil à l'interrupteur principal.

Après chaque fonctionnement

1. Vider le réservoir.

2. Aspirer l'appareil, à l'intérieur et à l'extérieur, et le

nettoyer à l'aide d'un chiffon humide. Rangement de l'appareil

1. Ranger les tubes d'aspiration et le tuyau d'aspiration

conformément à la figure. Illustration G

2. Placer l'appareil dans un endroit sec et le sécuriser

contre une utilisation intempestive. Transport 몇 PRÉCAUTION Non-observation du poids Risque de blessure et d'endommagement Observer le poids de l’appareil pour le transport.

1. Retirer le tube d'aspiration avec la buse pour sol du

support. Pour porter l'appareil, le saisir par la poi- gnée de transport et le tube d'aspiration.

2. En cas de transport de l’appareil dans des véhi-

cules, le bloquer contre le glissement et le bascule- ment suivant les normes en vigueur. Stockage 몇 PRÉCAUTION Non-observation du poids Risque de blessure et d'endommagement Tenir compte du poids de l’appareil pour le stockage. L'appareil doit être stocké exclusivement en espace in- térieur.

1. Ouvrir le couvercle de la batterie.

2. Appuyer sur la touche de déverrouillage et retirer le

bloc-batterie pour éviter qu'il ne se décharge. Entretien et maintenance DANGER Risque d'électrocution Blessures dues au contact avec des pièces sous ten- sion Mettre l’appareil hors tension. Retirer le bloc-batterie. Les machines d'élimination des poussières sont des dispositifs de sécurité en vue de prévenir ou d'éliminer les risques au sens de l'ordonnance BGV A1. ATTENTION Produits d'entretien siliconés Les pièces en plastique peuvent être attaquées. Ne pas utiliser de produits d'entretien siliconés pour ef- fectuer le nettoyage. Vous pouvez réaliser vous-même des travaux de maintenance et d'entretien simples. Nettoyer régulièrement la surface de l'appareil et la face intérieure du réservoir avec un chiffon humide. Vérifiez régulièrement les contacts de l'appareil avec le couvercle de la batterie ouvert pour vous as- surer qu'ils ne sont pas encrassés et nettoyez-les si nécessaire avec un chiffon humide. N’utilisez pas de détergent. Remplacer le filtre plat plissé

1. Déverrouiller et retirer la tête d'aspiration.

2. Tourner la tête d'aspiration de 180 ° et la déposer.

3. Détacher les verrous du cache de filtre.

4. Ouvrir le cache de filtre.

5. Retirer le filtre plat plissé.

6. Éliminer le filtre plat plissé usagé conformément aux

7. Retirer les salissures sur le côté de l'air frais.

8. Mettre un filtre plat plissé neuf en place.

9. Fermer le cache de filtre.

10. Enclencher les verrous du cache de filtre.

11. Monter et verrouiller la tête d'aspiration.

Remplacement du sac du filtre en feutre

1. Déverrouiller et retirer la tête d'aspiration.

2. Sortir le sac du filtre en feutre par l'arrière.

3. Rabattre la languette de fermeture et fermer le sac

du filtre en feutre hermétiquement.

4. Éliminer le sac du filtre en feutre usagé conformé-

ment aux dispositions légales.

5. Insérer le sac du filtre en feutre.

6. Monter et verrouiller la tête d'aspiration.

Nettoyage des électrodes

1. Déverrouiller et retirer la tête d'aspiration.

2. Nettoyez les électrodes et l’espace entre les électro-

des avec une brosse.

3. Monter et verrouiller la tête d'aspiration.

Dépannage en cas de défaut DANGER Risque d'électrocution Blessures dues au contact avec des pièces sous ten- sion Mettre l’appareil hors tension. Retirer le bloc-batterie. Remarque Si un dérangement se produit (p. ex. une cassure du filtre), mettre l'appareil immédiatement hors tension. Le dérangement doit être réparé avant de remettre l'appa- reil sous tension. La turbine d’aspiration se coupe

1. Vider le réservoir.

La turbine d'aspiration ne redémarre pas après la vi- dange du réservoir

1. Éteindre l'appareil et patienter 5 secondes. Allumer

à nouveau l'appareil.

2. Nettoyez les électrodes et l’espace entre les électro-

des avec une brosse.Français 17 La puissance d'aspiration diminue

1. Enlever les obstructions de la buse d'aspiration, du

tube d'aspiration, du tuyau d'aspiration ou du filtre plat plissé.

2. Remplacer le sac du filtre en feutre plein.

3. Actionner 5 fois la touche de nettoyage semi-auto-

matique du filtre lorsque l'appareil est sous tension.

4. Enclencher correctement les verrous du cache de

5. Remplacer le filtre plat plissé.

Sortie de poussière lors de l’aspiration

1. Corriger la position de montage correcte du filtre

2. Remplacer le filtre plat plissé.

L'appareil ne fonctionne pas

1. Mettre l'appareil sous tension.

2. Laisser refroidir la carte de circuit surchauffée.

3. Charger le bloc-batterie.

4. Insérer le bloc-batterie.

Le dispositif de coupure automatique (aspiration de l'eau) ne répond pas

1. Nettoyer les électrodes et l’espace entre les électro-

des avec une brosse.

2. Contrôler en continu le niveau de remplissage dans

le cas de liquides non conducteurs d'électricité. Le nettoyage semi-automatique du filtre ne fonc- tionne pas

1. Le tuyau d'aspiration n'est pas raccordé.

Le nettoyage semi-automatique du filtre ne se coupe pas

1. Contacter le service après-vente.

Il est impossible d'activer le nettoyage semi-auto- matique du filtre

1. Contacter le service après-vente.

Service après-vente Si le défaut ne peut pas être éliminé, l’appareil doit être contrôlé par le service après-vente. Garantie Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts pos- sibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat. (Voir l'adresse au dos) Accessoires et pièces de rechange Utiliser exclusivement des accessoires et pièces de re- change originaux. Ceux-ci garantissent le fonctionne- ment sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de re- change sont disponibles sur le site Internet www.kaercher.com. Liste de pièces de rechange Utilisez uniquement les blocs-batteries KÄRCHER d’origine et non des accumulateurs non-rechargeables. Déclaration de conformité UE Nous déclarons par la présente que la machine dési- gnée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclara- tion. Produit : Aspirateur humide et aspirateur de poussières Type : 1.528-xxx Normes UE en vigueur 2006/42/CE (+2009/127/CE) 2009/125/CE 2011/65/EU 2014/30/UE Normes harmonisées appliquées EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Normes nationales appliquées

/h 122 Dépression (max.) kPa (mbar) 14,6 (146) Durée de fonctionnement à pleine charge - Bloc-batterie Battery Power 36/50 Minutes 21 Durée de fonctionnement à pleine charge - Bloc-batterie Battery Power+ 36/60 Minutes 24 Durée de fonctionnement à pleine charge - Bloc-batterie Battery Power+ 36/75 Minutes 31 Dimensions et poids Poids opérationnel typique kg 8,8 Longueur x largeur x hauteur mm 405 x 370 x

Diamètre du tuyau d'aspiration mm 35 Longueur du tuyau d'aspiration m 1,9 Conditions ambiantes Température ambiante °C 0/+40 Valeurs déterminées selon EN 60335-2-69 Niveau de pression acoustique
