MODE D'EMPLOI TESV 18 Li EINHELL

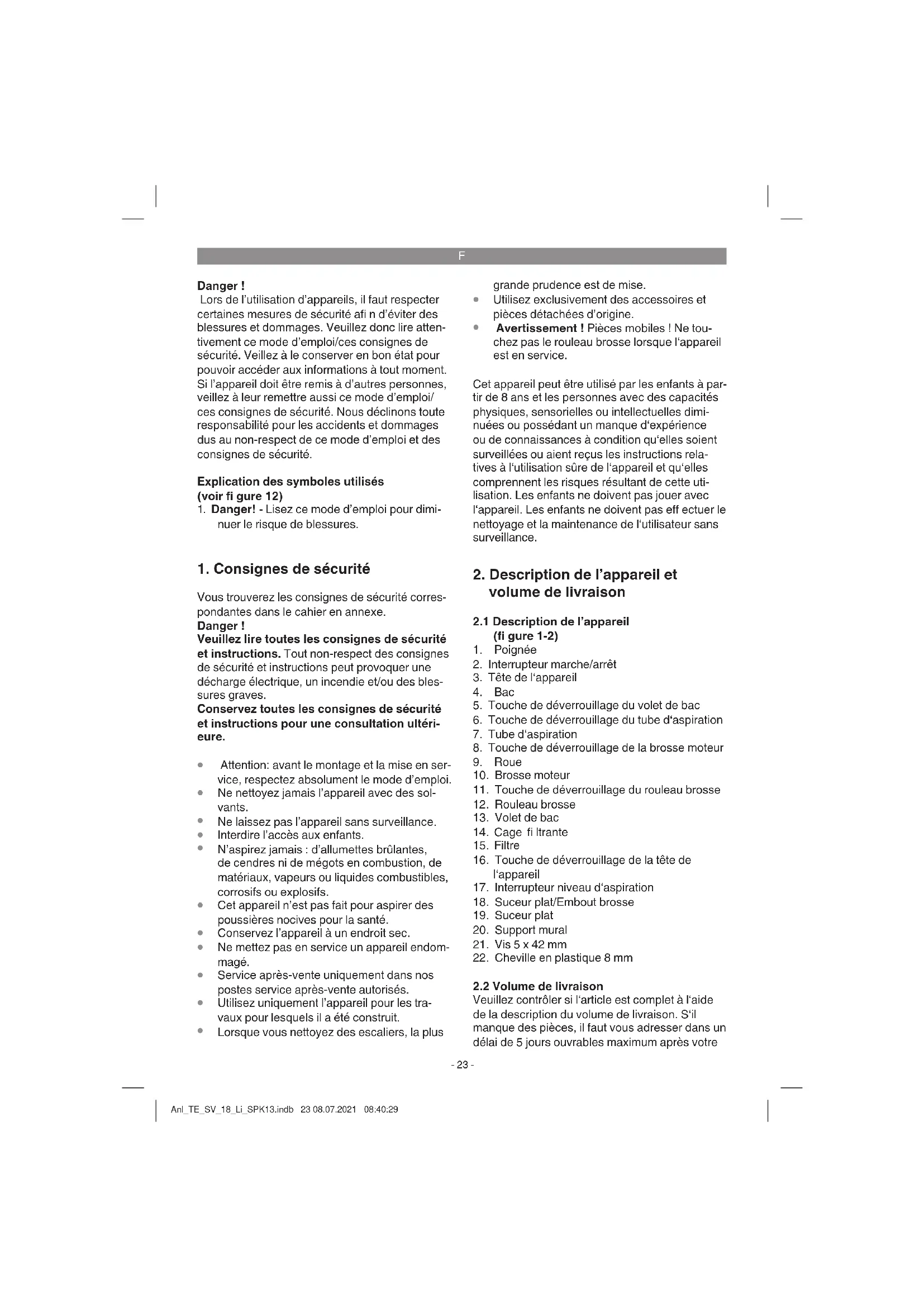

Danger ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité. Explication des symboles utilisés (voir fi gure 12)

1. Danger! - Lisez ce mode d’emploi pour dimi-

nuer le risque de blessures.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres- pondantes dans le cahier en annexe. Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des bles- sures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure.

Attention: avant le montage et la mise en ser- vice, respectez absolument le mode d’emploi.

Ne nettoyez jamais l’appareil avec des sol- vants.

Ne laissez pas l’appareil sans surveillance.

Interdire l’accès aux enfants.

N’aspirez jamais : d’allumettes brûlantes, de cendres ni de mégots en combustion, de matériaux, vapeurs ou liquides combustibles, corrosifs ou explosifs.

Cet appareil n’est pas fait pour aspirer des poussières nocives pour la santé.

Conservez l’appareil à un endroit sec.

Ne mettez pas en service un appareil endom- magé.

Service après-vente uniquement dans nos postes service après-vente autorisés.

Utilisez uniquement l’appareil pour les tra- vaux pour lesquels il a été construit.

Lorsque vous nettoyez des escaliers, la plus grande prudence est de mise.

Utilisez exclusivement des accessoires et pièces détachées d’origine.

Avertissement ! Pièces mobiles ! Ne tou- chez pas le rouleau brosse lorsque l‘appareil est en service. Cet appareil peut être utilisé par les enfants à par- tir de 8 ans et les personnes avec des capacités physiques, sensorielles ou intellectuelles dimi- nuées ou possédant un manque d‘expérience ou de connaissances à condition qu‘elles soient surveillées ou aient reçus les instructions rela- tives à l‘utilisation sûre de l‘appareil et qu‘elles comprennent les risques résultant de cette uti- lisation. Les enfants ne doivent pas jouer avec l‘appareil. Les enfants ne doivent pas eff ectuer le nettoyage et la maintenance de l‘utilisateur sans surveillance.

2. Description de l’appareil et

2. Interrupteur marche/arrêt

5. Touche de déverrouillage du volet de bac

6. Touche de déverrouillage du tube d‘aspiration

7. Tube d‘aspiration

8. Touche de déverrouillage de la brosse moteur

11. Touche de déverrouillage du rouleau brosse

16. Touche de déverrouillage de la tête de

17. Interrupteur niveau d‘aspiration

22. Cheville en plastique 8 mm

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, il faut vous adresser dans un délai de 5 jours ouvrables maximum après votre Anl_TE_SV_18_Li_SPK13.indb 23 08.07.2021 08:40:29F

achat à notre service après-vente ou au magasin de bricolage compétent le plus proche muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les condi- tions de garantie à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

Consignes de sécurité

3. Utilisation conforme à

l’aff ectation L‘appareil convient pour l‘aspiration à sec sous réserve d‘utiliser le fi ltre correspondant. L‘appareil est destiné uniquement à l‘usage domestique et seulement dans un environnement domestique. L‘appareil n‘est pas destiné à l‘aspiration de matériaux combustibles, explosifs ou dangereux pour la santé. La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément au règlement, n’ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil venait à être utilisé professionnellement, artisanalement ou par des sociétés industrielles, tout comme pour toute acti- vité équivalente.

4. Données techniques

Alimentation en tension du moteur ...........18 V dc Volume du réservoir : .................................. 0,6 L Poids (sans batterie) : ................................1,8 kg

5. Avant la mise en service

5.1 Montage de l‘appareil (fi g. 3a-3b)

Enfi chez la tête de l‘appareil (3) et la brosse moteur (10) sur le tube d‘aspiration (7) jusqu‘à ce qu‘ils s‘enclenchent de manière audible. La brosse moteur (10), le suceur plat/embout brosse (18) et le suceur plat (19) peuvent être montés soit directement sur la tête de l‘appareil soit sur le tube d‘aspiration. Avertissement ! Veillez à ce que rien ne soit coincé entre les raccords de l‘appareil.

5.2 Montage des fi ltres

Remarque ! N‘utilisez jamais l‘appareil sans fi ltre ! Veillez toujours à la bonne fi xation des fi ltres ! Montage/Démontage des fi ltres (fi g. 5a-5b) Enfoncez la touche de déverrouillage (16) et re- tirez en même temps le bac (4). Vous pouvez en- suite enlever le fi ltre (15) avec cage fi ltrante (14) du bac (fi g. 5b). Retirez le fi ltre de la cage fi ltrante pour un nettoyage à fond.

5.3 Montage du support mural (fi g. 4)

Danger ! Assurez-vous qu‘aucun câble électrique ni aucune autre installation (par ex. conduites d‘eau) ne se trouve dans la zone des trous de perçage. Veillez à ce que le support mural soit fi xé de manière solide et horizontale au mur. Utilisez uniquement un matériel de fi xation adapté à un mur portant. Les chevilles et vis jointes conviennent : au béton, à la pierre naturelle à grainure fi ne, à la brique pleine, à la brique pleine silico-calcaire, à la brique pleine en béton léger et au béton cellulaire (béton-gaz).

5.4 Montage/Démontage du rouleau brosse

(fi g. 6) Appuyez sur la touche de déverrouillage (11) et poussez-la vers la gauche et retenez-la. Soulevez le rouleau brosse (12) du boîtier. Le montage s‘eff ectue dans l‘ordre inverse des étapes. Veillez à ce que le rouleau brosse soit bien enclenché. Anl_TE_SV_18_Li_SPK13.indb 24 08.07.2021 08:40:29F

Suceur plat (fi g. 2) Le suceur plat (19) convient pour l‘aspiration dans les coins, les arêtes et d‘autres endroits diffi cile- ment accessibles. Suceur plat/Embout brosse (fi g. 7) Le suceur plat/embout brosse (18) peut être uti- lisé comme suceur plat ou comme brosse. Pour l‘utiliser comme brosse, enfoncez le bouton (z) sur le côté de la buse et poussez la brosse vers l‘avant jusqu‘à ce qu‘elle s‘enclenche.

5.6 Chargement de l‘accumulateur

1. Sortez le bloc accumulateur de l‘appareil.

Pour cela, appuyez sur la touche d‘enclenchement latérale.

2. Comparez si la tension du secteur indiquée

sur la plaque signalétique correspond à la tension réseau disponible. Branchez la fi che de contact du chargeur (c) dans la prise de courant. Le voyant LED vert commence à cli- gnoter.

3. Mettez l’accumulateur (b) dans le chargeur

4. Au point « Affi chage chargeur », vous trou-

verez un tableau avec les signifi cations des affi chages LED sur le chargeur. Pendant la charge, il est possible que l‘accumulateur chauff e quelque peu. C‘est cepen- dant normal. S‘il est impossible de charger l‘accumulateur, veuillez contrôler,

si la tension secteur est présente au niveau de la prise de courant

si un contact correct est présent au niveau des contacts de charge du chargeur. Si le chargement de l‘accumulateur reste toujours impossible, nous vous prions de bien vouloir rapporter,

et le bloc accumulateur à notre service après-vente. Pour un envoi correct, nous vous prions de contacter notre service après-vente ou le point de vente où vous avez acheté l’appareil. Veillez à ce que, lors de l’envoi ou de la mise au rebut, les accumulateurs ou les appareils sans fi l soit emballés séparément dans des sacs en plastique afi n d’éviter les courts- circuits ou un incendie ! Dans l‘intérêt d‘une longue durée de fonctionne- ment du bloc accumulateur, vous devez prendre soin de recharger le bloc accumulateur en temps voulu. Ceci est dans tous les cas indispensable lorsque vous constatez une diminution de la puissance de l‘appareil. Ne déchargez jamais complètement le bloc accumulateur. Ceci cause l‘endommagement du bloc accumulateur ! Montage de l‘accumulateur (fi g. 8) Poussez l‘accumulateur (a) dans le logement prévu à cet eff et jusqu‘à ce qu‘il s‘enclenche de façon audible. Indicateur de charge de l’accumulateur (fi gure 11b) Appuyez sur l’interrupteur pour l’indicateur de charge de l’accumulateur (a). L’indicateur de charge de l’accumulateur (d) vous indique l’état de charge de l’accumulateur à l’aide de trois vo- yants LED. Les 3 voyants LED sont allumés : L’accumulateur est complètement rechargé. 2 ou 1 voyant LED est (sont) allumé(s) : L‘accumulateur dispose encore d‘un résidu de charge suffi sant. 1 voyant LED clignote : L’accumulateur est vide, il faut le recharger. Tous les voyants LED clignotent : La température de l’accumulateur est trop faible. Retirez l’accumulateur de l’appareil et laissez-le reposer pendant un jour à température ambiante. Si l’erreur survient à nouveau, cela signifi e que l’accumulateur est en décharge profonde et dé- fectueux. Retirez l’accumulateur de l’appareil. Un accumulateur défectueux ne doit plus être utilisé ou chargé.

6.1 Interrupteur marche/arrêt (fi g. 9)

Pour allumer, appuyez sur l’interrupteur marche/ arrêt (2). Pour éteindre, appuyez une nouvelle fois sur l’interrupteur marche/arrêt. Anl_TE_SV_18_Li_SPK13.indb 25 08.07.2021 08:40:29F

6.2 Interrupteur niveau d‘aspiration (fi g. 9)

L‘appareil a 2 niveaux d‘aspiration : « ECO » - Puissance d‘aspiration et vitesse de ro- tation de la brosse moteur normales pour le netto- yage de sols durs et de moquettes à poils ras ou lorsqu‘une autonomie plus longue est nécessaire. « BOOST » - Puissance d‘aspiration et vitesse de rotation de la brosse moteur élevées pour le nettoyage de tapis en peluche et de moquettes ou lorsqu‘une puissance de nettoyage supplé- mentaire est nécessaire. L‘appareil démarre au niveau d‘aspiration « ECO ». Pour passer au niveau d‘aspiration « BOOST », appuyez une fois sur l‘interrupteur niveau d‘aspiration (17).

6.3 Vidage du bac (fi g. 10)

Remarque ! Afi n d‘obtenir la meilleure puissance d‘aspiration, videz le bac après chaque utilisation ou lorsque la poussière a atteint la ligne de rem- plissage MAX. Positionnez le bac (4) au-dessus d‘une poubelle. Poussez la touche de déverrouillage (5) vers le bas pour ouvrir le volet de bac (13). Après le vi- dage, fermez le volet de bac jusqu‘à ce que vous entendiez un clic.

6.4 Nettoyage des fi ltres

Avertissement ! Éteignez l’appareil et retirez l‘accumulateur avant d’eff ectuer les travaux de maintenance et de nettoyage. Nettoyage du fi ltre Lorsque vous nettoyez le fi ltre, veillez à ne pas l‘endommager. Nettoyez le fi ltre en le tapotant légèrement et avec une brosse fi ne. Si besoin, nettoyez le fi ltre avec un peu de savon noir sous l‘eau courante et laissez-le sécher à l‘air libre. Nettoyage de la cage fi ltrante Nettoyez la cage fi ltrante avec un peu de savon noir sous l‘eau courante et laissez-la sécher à l‘air libre.

6.5 Nettoyage du rouleau brosse

Sortez le rouleau brosse du boîtier (voir paragra- phe Montage/Démontage du rouleau brosse). Nettoyez le rouleau brosse en éliminant les sale- tés et tout ce qui s‘est enroulé autour du rouleau brosse. Réinsérez le rouleau brosse dans le boîtier.

6.6 Nettoyage de la tête de l‘appareil

Nettoyez l’appareil régulièrement à l’aide d’un chiff on humide et un peu de savon noir. N’utilisez aucun produit de nettoyage ni solvant ; ils pour- raient endommager les pièces en matières plas- tiques de l’appareil.

6.7 Nettoyage du bac

Nettoyez le bac à l’aide d’un chiff on humide et un peu de savon noir.

7. Nettoyage, maintenance et

commande de pièces de rechange Attention ! Retirez l’accumulateur avant tous travaux de nettoyage.

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi pro- pres (sans poussière) que possible.

Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

Contrôlez la bonne fi xation du fi ltre de l‘appareil régulièrement et avant chaque application.

7.3 Commande de pièces de rechange

Veuillez indiquer ce qui suit pour toute commande de pièces de rechange :

Référence de l’appareil

Numéro d’identification de l’appareil

Numéro de pièce de rechange de la pièce de rechange nécessaire Vous trouverez les prix et informations actuelles à l’adresse www.Einhell-Service.com Anl_TE_SV_18_Li_SPK13.indb 26 08.07.2021 08:40:30F

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen- tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. Anl_TE_SV_18_Li_SPK13.indb 27 08.07.2021 08:40:30F

10. Affi chage chargeur

État de l’affi chage Signifi cation et mesures Voyant LED rouge Voyant LED vert Arrêt Clignote État prêt à l’emploi Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est pas dans le chargeur. Marche Arrêt Chargement Le chargeur charge la batterie en mode de charge rapide. Les temps de charge correspondants se trouvent directement sur le chargeur. Remarque ! Selon la charge actuelle de la batterie, les temps de charge réels peuvent diff érer quelque peu des temps de charge indiqués. Arrêt Marche La batterie est chargée et prête à l’emploi. Ensuite, on commute sur un processus de charge lent jusqu’au charge- ment complet. Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le char- geur. Mesures : Retirez la batterie du chargeur. Débranchez le chargeur du réseau. Clignote Arrêt Charge d’adaptation Le chargeur est en mode de charge lente. Dans ce cas, la batterie se charge plus lentement pour des raisons de sé- curité et nécessite plus de temps. Cela peut avoir les causes suivantes : - L’accumulateur n’a pas été rechargé depuis longtemps. - La température de la batterie ne se trouve pas dans la zone idéale Mesures : Attendez jusqu’à ce que le processus de charge soit terminé, la batterie peut quand même encore être rechargée. Clignote Clignote Erreur Le processus de charge n’est plus possible. La batterie est défectueuse. Mesures : Une batterie défectueuse ne doit plus être rechargée. Retirez la batterie du chargeur. Marche Marche Perturbation thermique La batterie est trop chaude (par ex. exposition directe au soleil) ou trop froide (en dessous de 0 °C) Mesures : Retirez la batterie et conservez-la un jour à température ambiante (env. 20 °C). Anl_TE_SV_18_Li_SPK13.indb 28 08.07.2021 08:40:30F

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu- er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte- nu. Sous réserve de modifi cations techniques Anl_TE_SV_18_Li_SPK13.indb 29 08.07.2021 08:40:31F

Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation. Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom- mables. Catégorie Exemple Pièces d‘usure* accumulateur, suceur plat, brosse à parquet Matériel de consommation/ pièces de consommation* Filtre, Rouleau brosse Pièces manquantes *Pas obligatoirement compris dans la livraison ! En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anl_TE_SV_18_Li_SPK13.indb 30 08.07.2021 08:40:31F

Bon de garantie Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-

sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle- mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou

de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres- tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit à l‘échange de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti- lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in- dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor- males ou d‘un manque d‘entretien et de maintenance. - les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes). - les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie

doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du- rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante :

www.Einhell-Service.com. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil. Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo- yer l‘appareil à notre adresse de service après-vente. Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga- rantie conformément aux informations du service après-vente de ce mode d‘emploi. Anl_TE_SV_18_Li_SPK13.indb 31 08.07.2021 08:40:31I
