MANUAL DE UTILIZADOR TESV 18 Li EINHELL

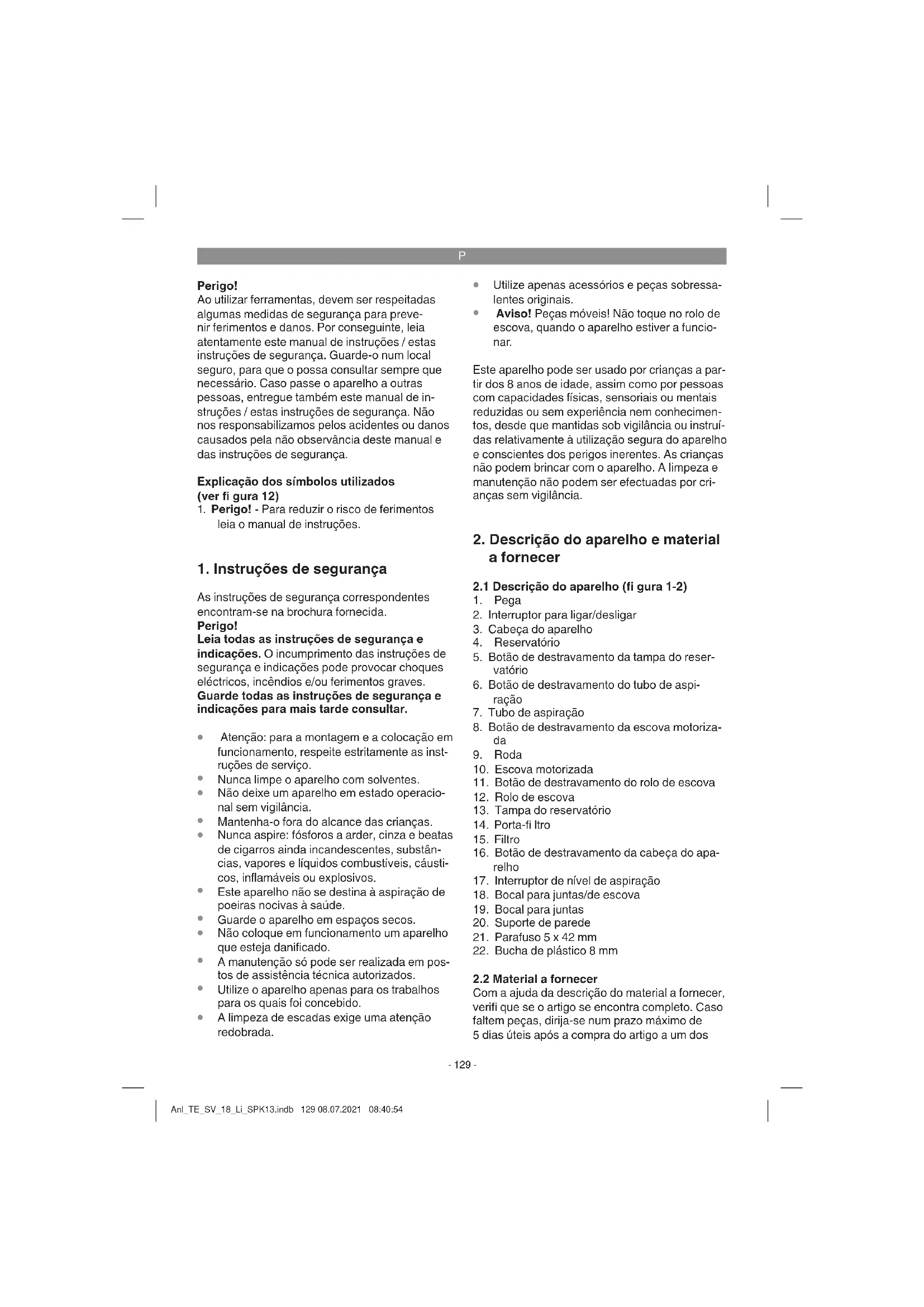

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança. Explicação dos símbolos utilizados (ver fi gura 12)

1. Perigo! - Para reduzir o risco de ferimentos

leia o manual de instruções.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida. Perigo! Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para mais tarde consultar.

Atenção: para a montagem e a colocação em funcionamento, respeite estritamente as inst- ruções de serviço.

Nunca limpe o aparelho com solventes.

Não deixe um aparelho em estado operacio- nal sem vigilância.

Mantenha-o fora do alcance das crianças.

Nunca aspire: fósforos a arder, cinza e beatas de cigarros ainda incandescentes, substân- cias, vapores e líquidos combustíveis, cáusti- cos, inflamáveis ou explosivos.

Este aparelho não se destina à aspiração de poeiras nocivas à saúde.

Guarde o aparelho em espaços secos.

Não coloque em funcionamento um aparelho que esteja danificado.

A manutenção só pode ser realizada em pos- tos de assistência técnica autorizados.

Utilize o aparelho apenas para os trabalhos para os quais foi concebido.

A limpeza de escadas exige uma atenção redobrada.

Utilize apenas acessórios e peças sobressa- lentes originais.

Aviso! Peças móveis! Não toque no rolo de escova, quando o aparelho estiver a funcio- nar. Este aparelho pode ser usado por crianças a par- tir dos 8 anos de idade, assim como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência nem conhecimen- tos, desde que mantidas sob vigilância ou instruí- das relativamente à utilização segura do aparelho e conscientes dos perigos inerentes. As crianças não podem brincar com o aparelho. A limpeza e manutenção não podem ser efectuadas por cri- anças sem vigilância.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1-2)

3. Cabeça do aparelho

5. Botão de destravamento da tampa do reser-

6. Botão de destravamento do tubo de aspi-

7. Tubo de aspiração

8. Botão de destravamento da escova motoriza-

11. Botão de destravamento do rolo de escova

13. Tampa do reservatório

16. Botão de destravamento da cabeça do apa-

17. Interruptor de nível de aspiração

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos Anl_TE_SV_18_Li_SPK13.indb 129 08.07.2021 08:40:54P

nossos Service Center ou ao representante mais próximo, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nos termos de garantia no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

Manual de instruções original

Instruções de segurança

3. Utilização adequada

O aparelho destina-se à aspiração a seco me- diante a utilização do respetivo fi ltro. O aparelho serve apenas para o uso no interior e o ambiente doméstico. O aparelho não se destina à aspi- ração de substâncias combustíveis, explosivas ou nocivas à saúde. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis.

Alimentação de tensão do motor ............ 18 V dc Volume do reservatório: .............................. 0,6 L Peso (sem acumulador): ........................... 1,8 kg

5. Antes da colocação em

5.1 Montagem do aparelho (fi g.3a-3b)

Encaixe a cabeça do aparelho (3) e a escova mo- torizada (10) no tubo de aspiração (7) até engata- rem com um „clique“. A escova motorizada (10), o bocal para juntas/de escova (18) e o bocal para juntas (19) podem ser montados diretamente na cabeça do aparelho ou no tubo de aspiração. Aviso! Certifi que-se de que não há nada entala- do entre as ligações do aparelho.

5.2 Montagem dos fi ltros

Nota! Nunca utilize o aparelho sem o fi ltro! Certifi que-se sempre de que os fi ltros estão bem colocados! Montagem/Desmontagem do fi ltro (fi g.5a-5b) Prima o botão de destravamento (16) e retire o reservatório (4) em simultâneo.Em seguida pode retirar o fi ltro (15) com o porta-fi ltro (14) do reser- vatório (fi g.5b). O fi ltro tem de ser removido do porta-fi ltro para uma limpeza a fundo.

5.3 Montagem do suporte de parede (fi g.4)

Perigo! Certifi que-se de que não se encontram quaisquer cabos elétricos ou outras instalações (p. ex. tubos de água) na área dos furos. Cer- tifi que-se do assento horizontal do suporte de parede na parede. Utilize apenas material de fi xação adequado numa parede sólida. As buchas e parafusos fornecidos são adequa- dos para: betão, pedra natural de estrutura den- sa, tijolo maciço, tijolo de areia calcária, blocos de betão leve maciço e betão poroso (betão arejado).

5.4 Montagem/Desmontagem do rolo de

escova (fi g.6) Prima, empurre para a esquerda e segure o botão de destravamento (11). Levante o rolo de escova (12) para fora da carcaça. A montagem é realizada na sequência inversa. Certifi que-se de que o rolo de escova está bem engatado. Anl_TE_SV_18_Li_SPK13.indb 130 08.07.2021 08:40:54P

5.5 Bocais de aspiração

Bocal para juntas (fi g.2) O bocal para juntas (19) é adequado para a as- pirar em cantos, arestas e outros locais de difícil acesso. Bocal para juntas/de escova (fi g.7) O bocal para juntas/de escova (18) pode ser usado como bocal para juntas ou escova. Para utilizá-la como escova, prima o botão (z) lateral do bocal e avance a escova até ele engatar.

mindo para isso a tecla de engate.

2. Verifi que se a tensão de rede indicada na pla-

ca de características corresponde à tensão de rede existente. Ligue a fi cha de alimen- tação do carregador (c) à tomada. O LED verde começa a piscar.

uma tabela com os signifi cados da indicação LED no carregador. A bateria pode aquecer um pouco durante o car- regamento. É normal que isso ocorra. Se o carregamento do pack de baterias não for possível, verifi que

se existe tensão de rede na tomada

ou se existe um contacto correcto nos con- tactos de carregamento. Se continuar a não ser possível carregar o pack de baterias, envie

e o pack de baterias para o nosso serviço de assistência técnica. Para o envio correto, contacte o nosso ser- viço de assistência técnica ou o ponto de venda onde adquiriu o aparelho. Ao enviar ou eliminar baterias ou o aparelho sem fi o, certifi que-se de que estes são emba- lados individualmente em sacos de plástico para evitar curto-circuitos e incêndios! Tendo em vista uma longa vida útil do pack de baterias, deve providenciar o seu recarregamento atempado. Isto é absolutamente necessário se verifi car que a capacidade do aparelho está a diminuir. Nunca deixe o pack de baterias descar- regar-se completamente. Esta situação poderia provocar uma avaria no pack de baterias! Montagem da bateria (fi g.8) Insira a bateria (a) no encaixe previsto para o efeito até engatar de forma audível. Indicação da capacidade da bateria (fi gura 11b) Prima o interruptor para obter a indicação da capacidade do acumulador (a). O indicador da capacidade do acumulador (d) assinala o nível de carga da mesma a partir dos 3 LEDs. Acendem-se os 3 LEDs: O acumulador está completamente carregado. Acendem 2 ou 1 LEDs: O acumulador dispõe de carga residual sufi ci- ente. 1 LED a piscar: O acumulador está vazio, carregue-o. Todos os LEDs a piscar: A temperatura da bateria não foi alcançada. Re- mova a bateria do aparelho e deixe-a um dia à temperatura ambiente. Se o erro voltar a ocorrer, a bateria sofreu uma descarga total e tem defeito. Remova a bateria do aparelho. Uma bateria com defeito nunca mais pode voltar a ser usada ou carregada.

6.2 Interruptor de nível de aspiração (fi g.9)

O aparelho tem 2 níveis de aspiração: „ECO“- potência de aspiração e rotações nor- mais da escova motorizada para a limpeza de pavimentos e tapetes de pelo curto ou se for necessário um tempo de funcionamento mais prolongado. „BOOST“- potência de aspiração e rotações altas da escova motorizada para a limpeza de tapetes de pelúcia e tapetes ou se for necessária uma potência de limpeza adicional. O aparelho arran- ca no nível de aspiração „ECO“.Para mudar para o nível de aspiração „BOOST“, prima uma vez o interruptor de nível de aspiração (17). Anl_TE_SV_18_Li_SPK13.indb 131 08.07.2021 08:40:54P

6.3 Esvaziar o reservatório (fi g.10)

Nota! Para obter a melhor potência de aspiração, esvazie o reservatório após cada utilização ou quando o pó alcançar a linha de enchimento MAX. Posicione o reservatório (4) por cima de um re- cipiente de lixo. Prima o botão de destravamento (5) para baixo, a fi m de abrir a tampa do reser- vatório (13).Depois de esvaziar, feche a tampa do reservatório até ouvir um „clique“.

6.4 Limpeza dos fi ltros

Aviso! Desligue o aparelho e retire a bateria antes de efetuar trabalhos de manutenção e de limpeza. Limpeza do fi ltro Assegure-se de que não danifi ca o fi ltro durante a sua limpeza. Limpe o fi ltro com uma escova fi na e batendo levemente. Se necessário, limpe o fi ltro com um pouco de sabonete líquido sob água corrente e deixe-o secar ao ar. Limpeza do porta-fi ltro Limpe o porta-fi ltro com um pouco de sabonete líquido sob água corrente e deixe-o secar ao ar.

6.5 Limpeza do rolo de escova

Remova o rolo de escova da carcaça (ver secção Montagem/Desmontagem do rolo de escova). Retire a sujidade do rolo de escova e tudo o que estiver enrolado no rolo de escova. Coloque o rolo de escova novamente na carcaça.

6.6 Limpeza da cabeça do aparelho

Limpe regularmente o aparelho com um pano hú- mido e um pouco de sabonete líquido. Não utilize produtos de limpeza ou solventes, pois estes po- dem corroer as peças de plástico do aparelho.

6.7 Limpeza do reservatório

O reservatório pode ser limpo com um pano hú- mido e um pouco de sabonete líquido.

7. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo! Retire o acumulador antes de qualquer trabalho de limpeza.

Mantenha os dispositivos de segurança, as ranhuras de ventilação e a carcaça do motor o mais limpo possível.

Aconselhamos a limpeza do aparelho imedia- tamente após cada utilização.

Verifi que regularmente e antes de cada utilização se o fi ltro do aparelho está bem colocado.

7.3 Encomenda de peças sobressalentes

Para encomendar peças sobressalentes, deve indicar os seguintes dados:

Número de referência do aparelho

N.º de identificação do aparelho

N.º da peça sobressalente necessária Pode consultar os preços e informações actuais em www.Einhell-Service.com

8. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A tempe- ratura ideal de armazenamento situa-se entre os 5 e os 30 ˚C. Guarde a ferramenta eléctrica na embalagem original. Anl_TE_SV_18_Li_SPK13.indb 132 08.07.2021 08:40:55P

Estado do visor Signifi cado e medida a adotar LED ver- melho LED verde Desligado A piscar Operacionalidade O carregador está ligado à rede e encontra-se operacional; o acumulador não está no carregador Ligado Desligado Carregamento O carregador carrega o acumulador no modo de carregamento rápido. Os tempos de carregamento correspondentes encontram-se diretamente no carregador. Nota! Os tempos de carregamento reais podem diferir dos tempos de car- regamento indicados em função da carga de acumulador disponível. Desligado Ligado O acumulador está carregado e está operacional. De seguida, é comutado para um carregamento parcial até estar totalmen- te carregado. Para tal, deixe o acumulador aprox. mais 15 min. no carregador. Medida a adotar: Remova o acumulador do carregador. Desligue o carregador da rede. A piscar Desligado Carregamento condicionado O carregador encontra-se no modo de carregamento moderado. Aqui, por motivos de segurança, o acumulador é carregado mais lenta- mente, precisando de mais tempo até estar carregado. Tal pode dever-se às seguintes causas: - O acumulador passou muito tempo sem ser carregado. - A temperatura do acumulador não se encontra na faixa ideal. Medida a adotar: Aguarde até o carregamento estar concluído; o acumulador pode, no entanto, continuar a ser carregado. A piscar A piscar Falha Já não é possível efetuar o carregamento. O acumulador tem um defeito. Medida a adotar: Um acumulador com defeito não deve voltar a ser carregado. Remova o acumulador do carregador. Ligado Ligado Temperatura anómala O acumulador está demasiado quente (p. ex. radiação solar direta) ou de- masiado frio (abaixo dos 0° C) Medida a adotar: Retire o acumulador e guarde-o 1 dia à temperatura ambiente (a aprox. 20° C). Anl_TE_SV_18_Li_SPK13.indb 133 08.07.2021 08:40:55P

Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electró- nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade- quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da Einhell Germany AG. Reservado o direito a alterações técnicas Anl_TE_SV_18_Li_SPK13.indb 134 08.07.2021 08:40:55P

Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis. Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis. Categoria Exemplo Peças de desgaste* Acumulador, bocal para juntas, bocal para esto- fos Consumíveis/peças consumíveis* Filtro, Rolo de escova Peças em falta

• não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de Inter- net www.Einhell-Service.com. Certifi que-se de que faz uma descrição exacta do problema, responden- do sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)? Descreva este erro de funcionamento. Anl_TE_SV_18_Li_SPK13.indb 135 08.07.2021 08:40:55P

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-

soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-

cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.Einhell-Service.com. Tenha à

disposição o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de ga- rantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_TE_SV_18_Li_SPK13.indb 136 08.07.2021 08:40:55HR/BIH
