MODE D'EMPLOI Meat Machine Klarstein

Chère cliente, cher client, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d’emploi an d’éviter d’éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l’appareil. Scannez le QR-Code pour obtenir la dernière version du mode d‘emploi et des informations supplémentaires concernant le produit. SOMMAIRE Consignes de sécurité46 Pièces détachées48 Assemblage51 FABRICANT ET IMPORTATEUR (UK) Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne. Importateur pour la Grande Bretagne : Berlin Brands Group UK Limited PO Box 42 272 Kensington High Street London, W8 6ND United Kingdom46

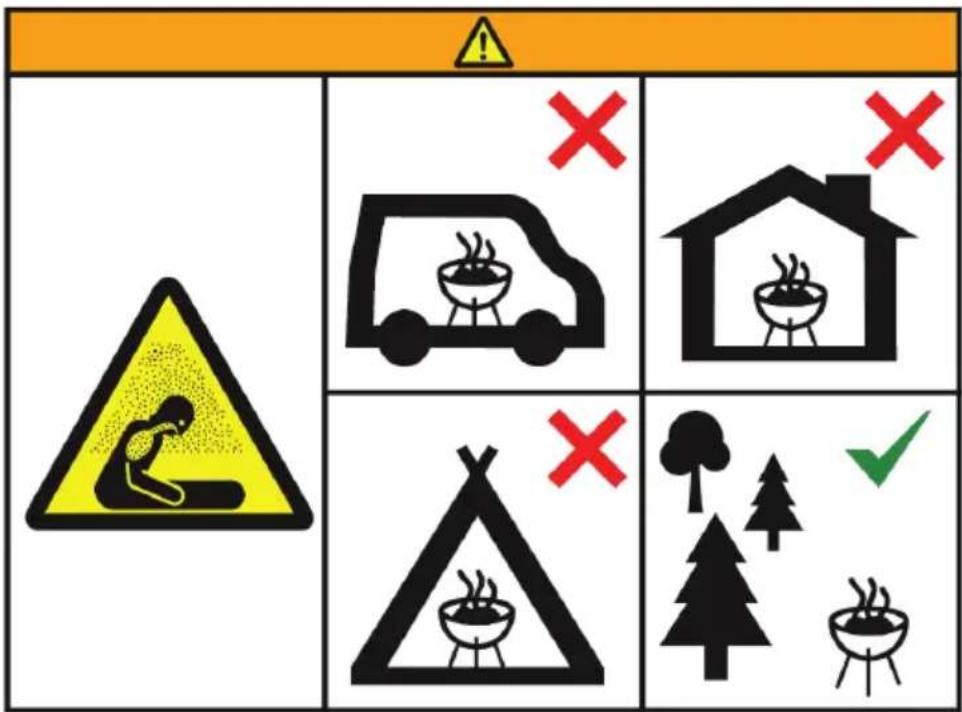

Risque d'étouffement ! Ne pas utiliser le barbecue dans un espace con né et/ou habitable par exemple des maisons, tentes, caravanes, camping-cars, bateaux. Risque de décès par empoisonnement au monoxyde de carbone.

• Placez toujours le barbecue sur une surface ferme, plane et résistante à la chaleur, loin des clôtures, des branches en surplomb et d'autres matériaux infl ammables.

• Le barbecue doit toujours être surveillé par un adulte compétent.

• Le barbecue au charbon est uniquement destiné à une utilisation en extérieur. Ne pas utiliser dans des locaux fermés !

• Ne pas utiliser d‘alcool ou d‘essence pour allumer ou réactiver le feu ! Utiliser uniquement des allume-feu conformes à l‘EN 1860-3. N'utilisez jamais d'alcool dénaturé, d'huile de paraf ne, d'alcool méthylique, d'essence ou de solvants similaires pour allumer le barbecue. Utilisez un allume feu liquide approprié et suivez les instructions du fabricant. Arrêtez d'ajouter de l'allume-feu liquide lorsque le charbon de bois brûle.

• La plupart des pièces métalliques deviennent chaudes. Portez des gants de protection lorsque vous touchez le barbecue ou retournez les aliments. Le barbecue ne doit pas être déplacé pendant le fonctionnement.

• Si de la graisse coule sur le charbon de bois, il s'enfl ammera. Préparez un pulvérisateur d'eau nement réglé pour éteindre de telles fl ammes et empêcher les aliments de brûler.

• Lorsque la cuisson est terminée, éteignez le charbon avec un jet n ou recouvrez le charbon de sable.

• Ce barbecue va devenir très chaud. Ne pas le déplacer pendant son utilisation.

• Assurez-vous que le barbecue est complètement froid avant de le déplacer et de vider les cendres.

• Prolongez la durée de vie des pièces métalliques en ne laissant pas le barbecue sans protection à l'extérieur. Idéalement, le barbecue doit être rangé dans un garage ou un abri de jardin lorsqu'il n'est pas utilisé.

• Ne placez pas les grillades tant que le combustible n'est pas recouvert d'une couche de cendres !

• Tenez les enfants et les animaux domestiques à distance de l'appareil.47

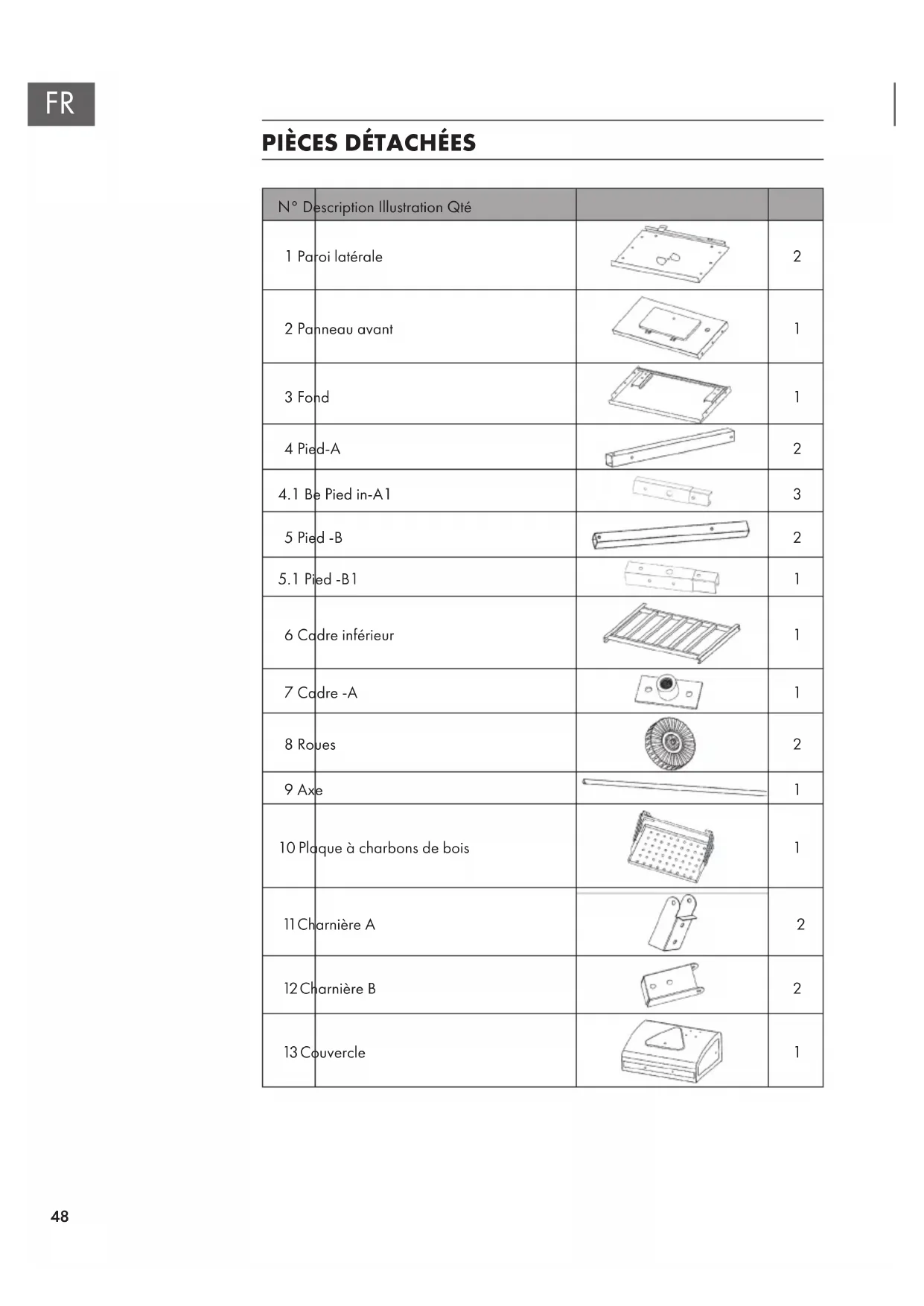

N° Description Illustration Qté 1 Paroi latérale

10 Plaque à charbons de bois

N° Description Illustration Qté 14 Poignée du couvercle

16 Conduit de cheminée

17 Poignée de brasero

21 Tablettes latérales 2 22 Tiroir à cendres

23 Grille de réchauffage

24 Grille de cuisson

25 Poignée réglable en hauteur

Petits éléments N° Description Illustration Qté A Vis M6-12

F Goupille de sécurité

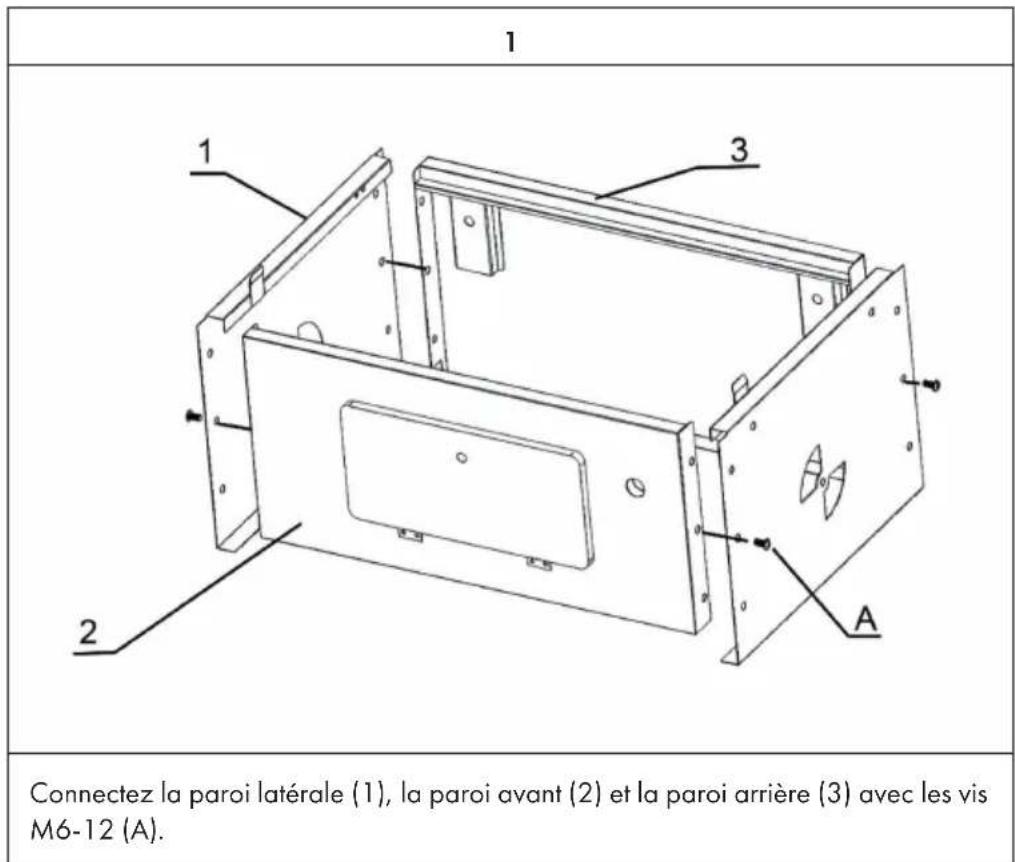

Connectez la paroi latérale (1), la paroi avant (2) et la paroi arrière (3) avec les vis M6-12 (A).

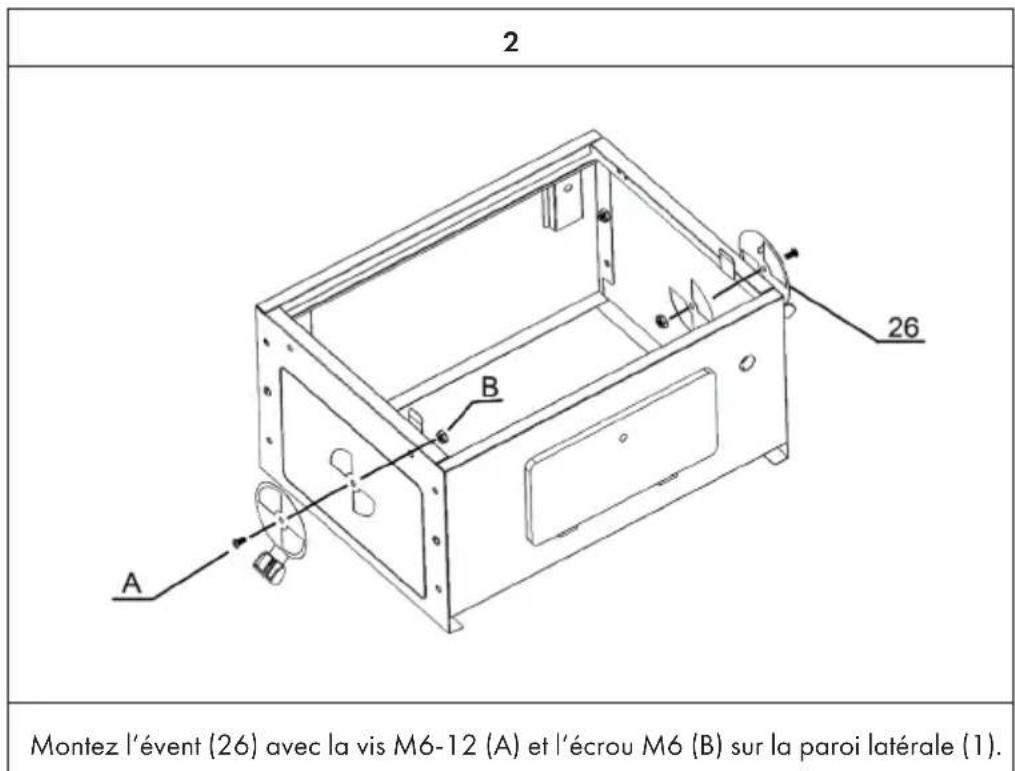

Montez l‘évent (26) avec la vis M6-12 (A) et l‘écrou M6 (B) sur la paroi latérale (1).52

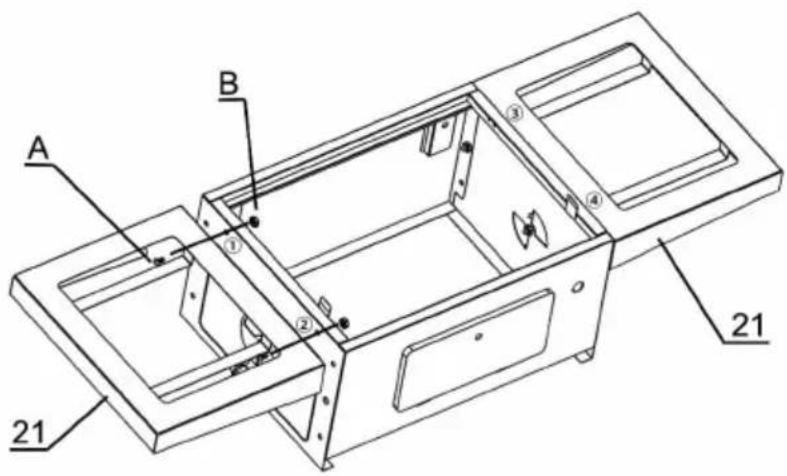

Fixez les 2 tablettes latérales (21) à la paroi latérale (1) avec la vis M6-12 (A) et l‘écrou M6.

Connectez d‘abord le pied A1 (4.1) et le pied B1 (5.1) avec le pied B (5). Ensuite, connectez le pied A1 (4.1) au pied A (4) et xez les 4 pieds au braséro avec la vis M6-12 (A).53

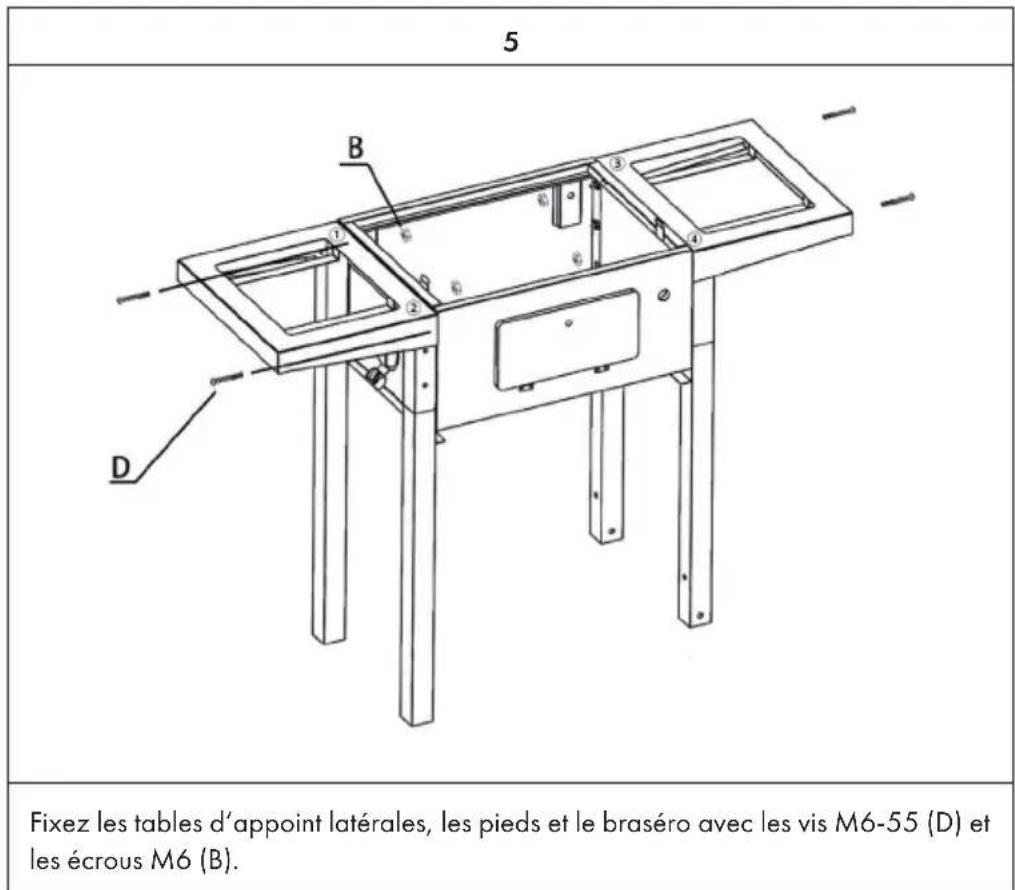

Fixez les tables d‘appoint latérales, les pieds et le braséro avec les vis M6-55 (D) et les écrous M6 (B).

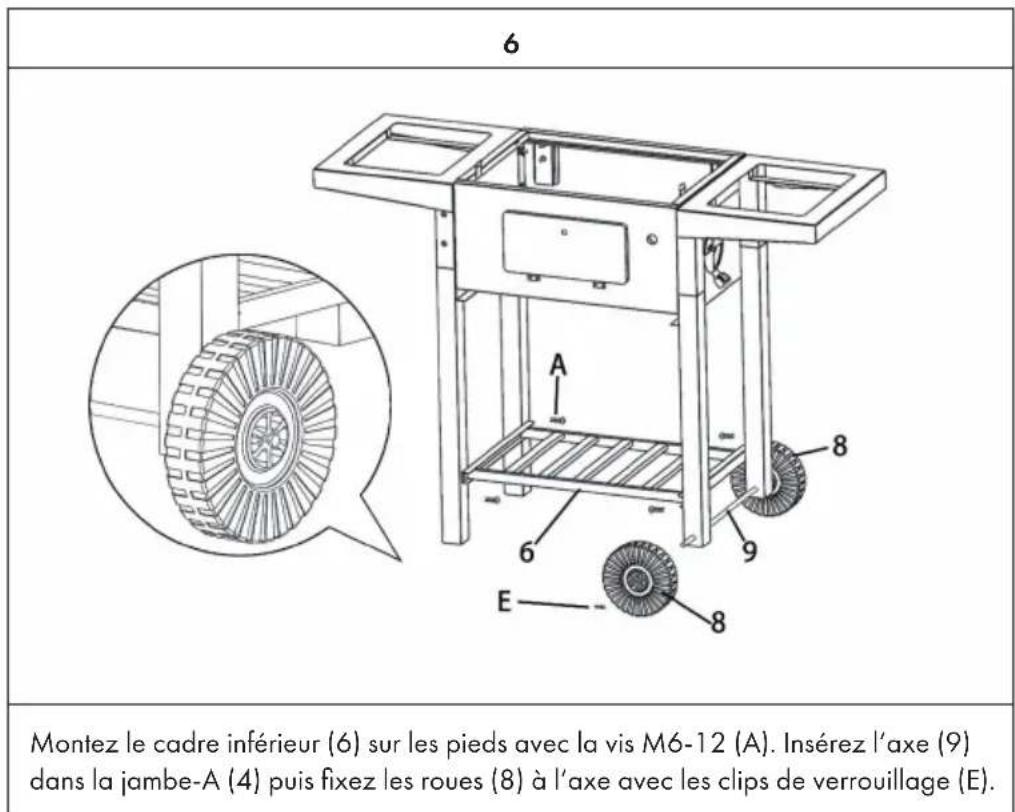

Montez le cadre inférieur (6) sur les pieds avec la vis M6-12 (A). Insérez l‘axe (9) dans la jambe-A (4) puis xez les roues (8) à l‘axe avec les clips de verrouillage (E).54

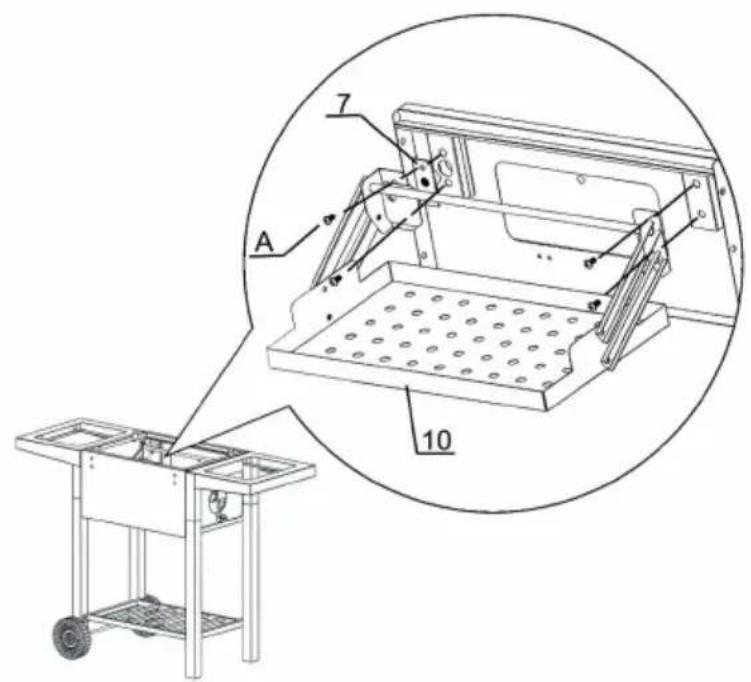

Fixez la plaque à charbon (10) et xez le cadre-A (7) à la paroi avant avec la vis M6-12 (A).

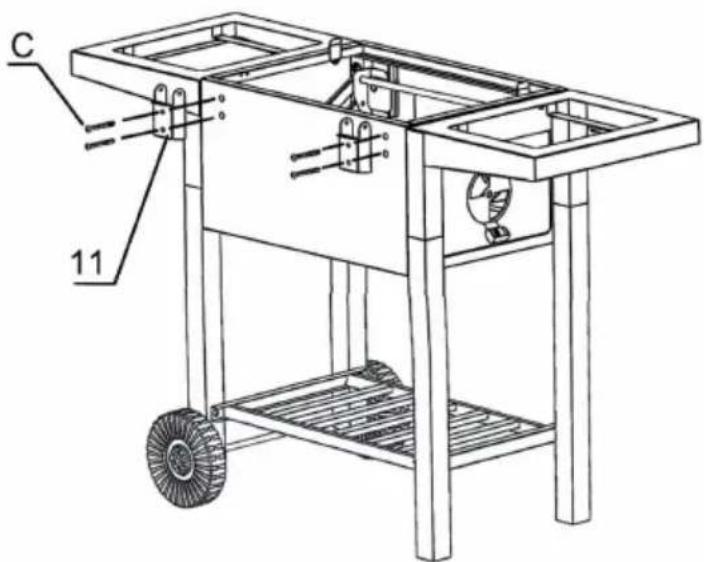

Montez la charnière-A (11) avec la vis M6-35 (C) sur le fond (paroi arrière).55

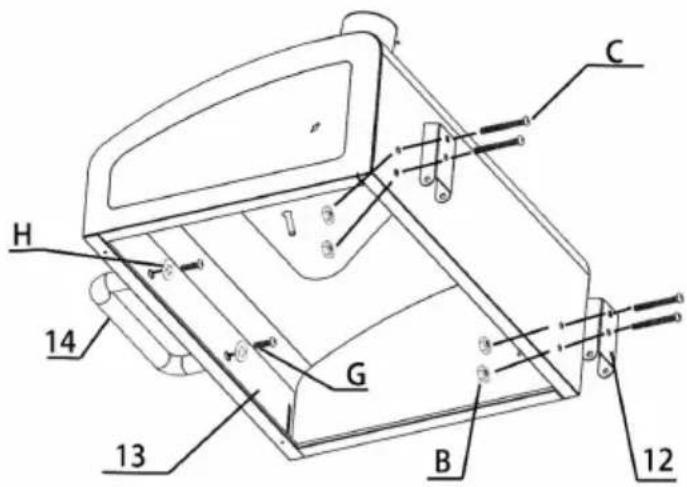

Montez la charnière B (12) avec la vis M6-35 (C) et l‘écrou M6 (B) sur le couvercle (13). Fixez la poignée du couvercle (14) avec la rondelle A (15), la vis M6-35 (C) et l‘écrou M6 (B) sur le couvercle (13).

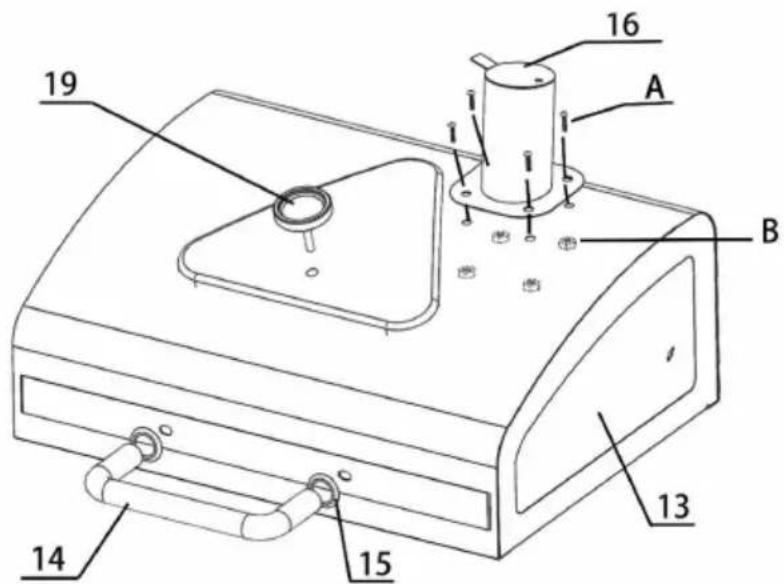

Fixez la cheminée (16) au couvercle (13) avec la vis M6-12 (A) et l‘écrou M6 (B). Fixez ensuite le thermomètre (19) au couvercle (13).56

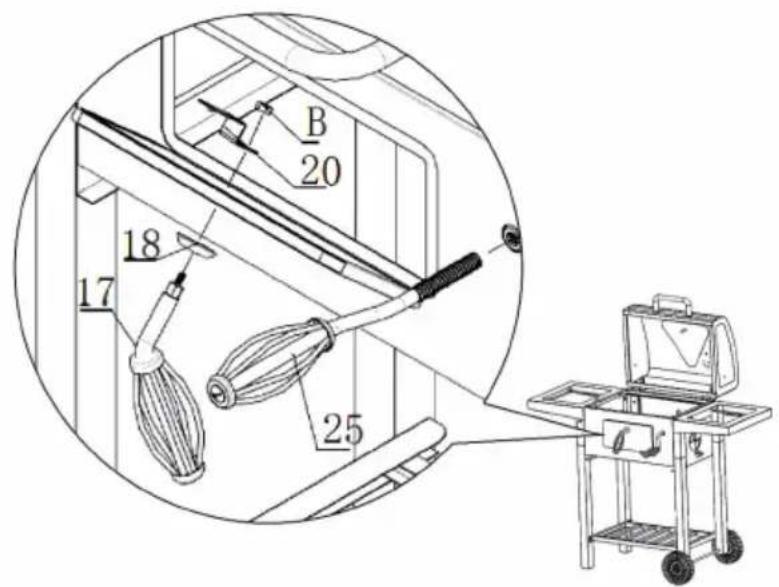

Faites glisser la poignée du foyer (17) à travers la rondelle B (18) et le cadre (20) et xez-la avec un écrou M6 (B). Ensuite, xez la poignée de réglage (25) au braséro.

Placez 2 tablettes en Bambou (27) sur les tables d‘appoint. Placez le tiroir à cendres (22) dans le braséro. Ensuite, ouvrez le couvercle et placez les 2 grilles de cuisson (23) et la grille chauffante (24) dans le braséro.57

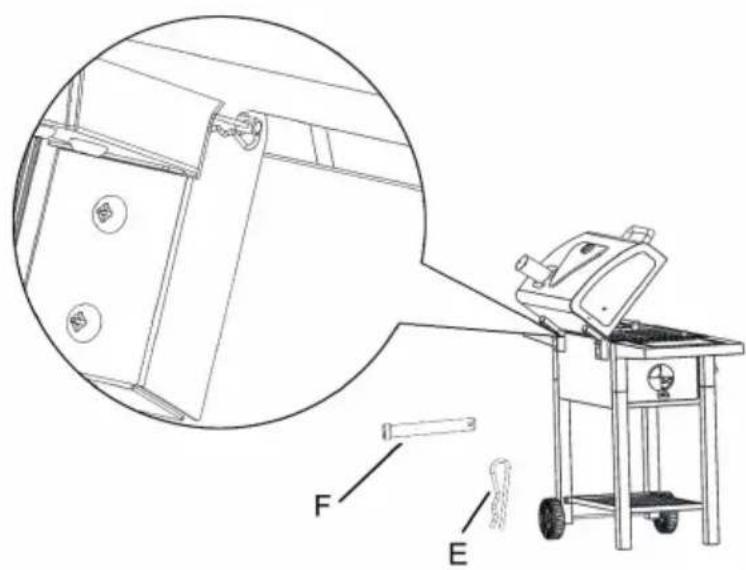

Fixez le braséro et le couvercle avec des goupilles de verrouillage (F) et des clips (E) comme indiqué sur les dessins.

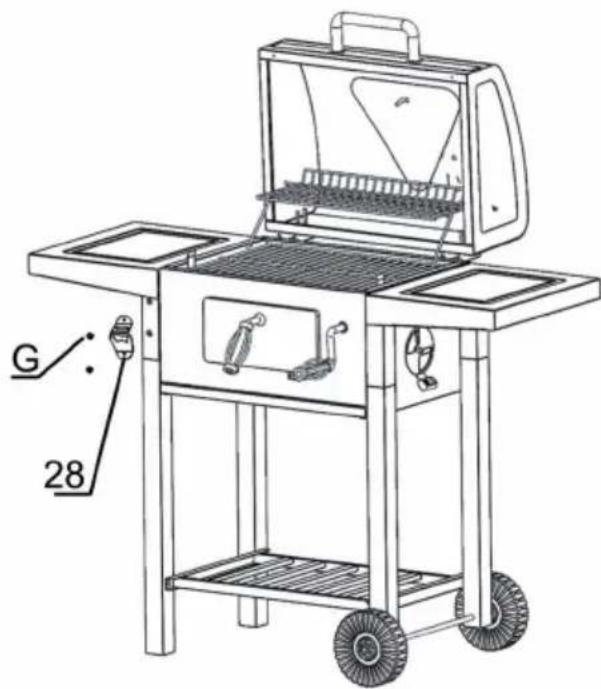

Fixez le décapsuleur (28) et les pieds avec la vis M5-16 (G).59
