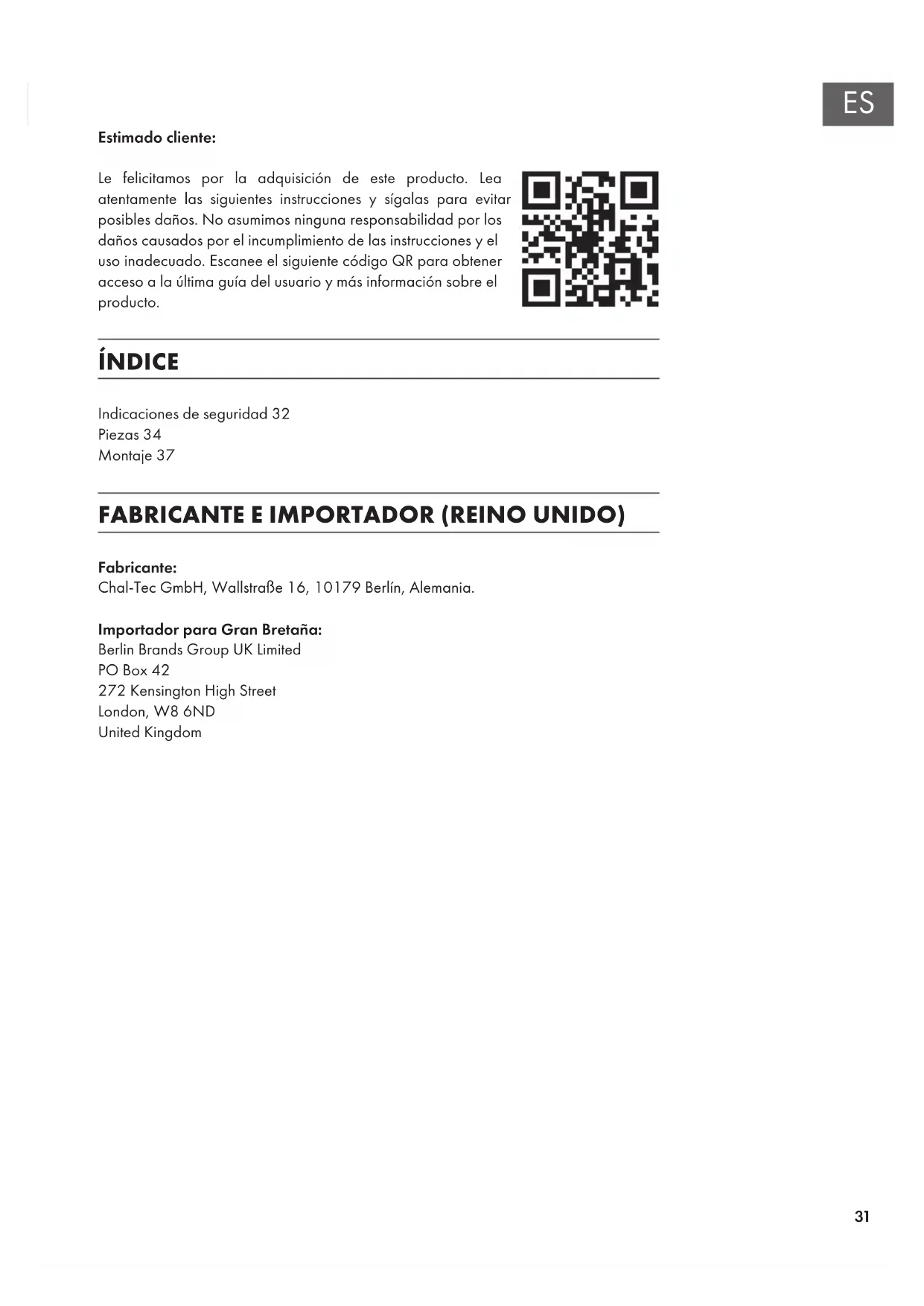

MANUAL DE USUARIO Meat Machine Klarstein
Le felicitamos por la adquisión de este producto. Lea atentamente las siguientes instructcciones y sigalias para evitar posibles días. No asumimos ninguna responsabilidad por los días causados por el incumplimiento de las instructaciones y el uso inadequado. Escanee el;)iguede#: para Obtener acces a la ultima guia del usuario y mas informacion sobre el producto.
INDICE
Indicaciones de seguidad 32
Piezas 34
Montaje 37
FABRICANTE E IMPORTADOR (REINO UNIDO)
Fabricante:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Alemania.
Importador para Gran Bretaña:
INDICACIONES DE SEGURIDAD
ADVERTENCIA

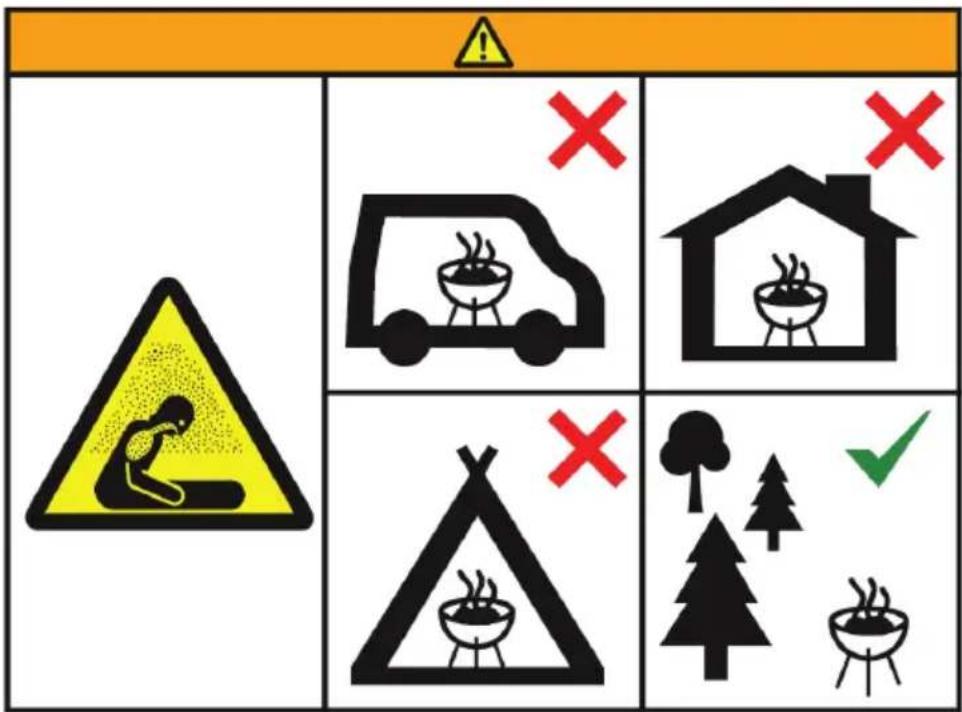

Peligro de asfi xia! No use la barbacoa en un espacio cerrado y/o habitable. p.e. vivienda, tienda de campana, caravana, autocaravana, embarcacion. Peligro de envenenamento mortal por monóxido de carbono.
- Coloque sempre la barbacoa sobre una superficie resistente al calor, solida y plana, a sui ciente distancia de vallas, ramas suspendidas yOTHER material infil amable.
- La barbacoa sempre debe estar controlada por una persona adulta y capacitatad.
- La barbacoa de carbón está pensada únicamente para su uso en el exterior. JNo utilizes en locales cerrados!
- No use alcohol or gasolina para encender o avivar el fuego! Utilice únicamente los combustibles de encendido conformes a la Norma EN 1860-3. Para encender la barbacoa, nunca utilise bebidas alcohólicas, aceite de parafi na, alcohol etilico, gasolina ni solventa similares. Para encender la barbacoa, utilise un encendedor liquido adecido y siga lasindicaciones del fabricante. No anada ningún除外. Encendedor liquido cuando el carbón está ardiendo.
- La mayoría de las partes metálicas se calculará mucho. Utilice guantes protectores para tocar la barbacoa o voltear los alimentos. La barbacoa no debe moverse durante su funcionaimiento.
- Si se cae-grasa al carbón, pueda producirse llamas. Tenga a mano un pulverizador de agua para sofocar estas llamas y evaporar que se quemen los alimentos.
- Cuando fi nalance la cocción, apague el carbón con una pulverización de Niebla.
- fi na o cubralo con arena.
- [Esta barbacoa se calentará muito. no lareshuela durante suutilización!
- Asegürese de que la barbacoa se haya enfiado por completeo antes de moverla o deyardar las cenizas.
- Prolongue la vida usable de las piezas metálicas noURTando la barbacoa sin proteger al aire libre. En el caso ideal, la barbacoa deben guardarse en un garaje o cobertizo de jardín cuando no se utilise.
- Cologne los alimentos solo cuando el carbón está cubierto con una capa de cenizas.
- Mantenga a los niños y mascotas alejados del aparato.
;ATENCLON!
iNO UTILICE ALCOHOL O GASOLINA PARA ENCENDER O REENCENDER!
PIEZAS
| Núm. Descripción Imagen Pz. | ||
| 1 Pared lateral | 2 | |
| 2 Pared delantera | 1 | |
| 3 Pared trasera | 1 | |
| 4 Para A | 2 | |
| 4.1 Pata A 1 | 3 | |
| 5 Para B | 2 | |
| 5.1 Pata B 1 | 1 | |
| 6 Marco inferior | 1 | |
| 7 Marco A | 1 | |
| 8 Ruedas | 2 | |
| 9 Eje | 1 | |
| 10 Tablero para carbón | 1 | |
| 11 Bisagra A | 2 | |
| 12 Bisagra B | 2 | |
| 13 Tapa | 1 | |
| 14 Asa de la tapa | 1 | |
| 15 Arandela A | 2 | |
| 16 Chimenea | 1 | |
| 17 Mango del recipientte de asado | 1 | |
| 18 Arandela B | 1 | |
| 19 Termómetro | 1 | |
| 20 Marco B | 1 | |
| 21 Mesa lateral 2 | ||
| 22 Cajón de ceniza | 1 | |
| 23 Parrilla de calor | 1 | |
| 24 Parrilla de calor | 2 | |
| 25 Mango para regular la alta | 1 | |
| 26 Respiradero | 2 | |
| 27 Masa de bambú | 2 | |
| 28 Abridor | 1 |
Piezasquiresas
| Núm. | Descripción Imagen Pz. | ||
| A Tornillo M6-12 | 26 | ||
| B Tuerca M6 | 19 | ||
| C Tornillo M6-35 | 8 | ||
| D Tornillo M6-55 | 4 | ||
| E Pasador | 4 | ||
| F Bulón de enganche | 2 | ||
| G Tornillo M5-16 | 4 | ||
| H Arandela H | 2 | ||
MONTAJE

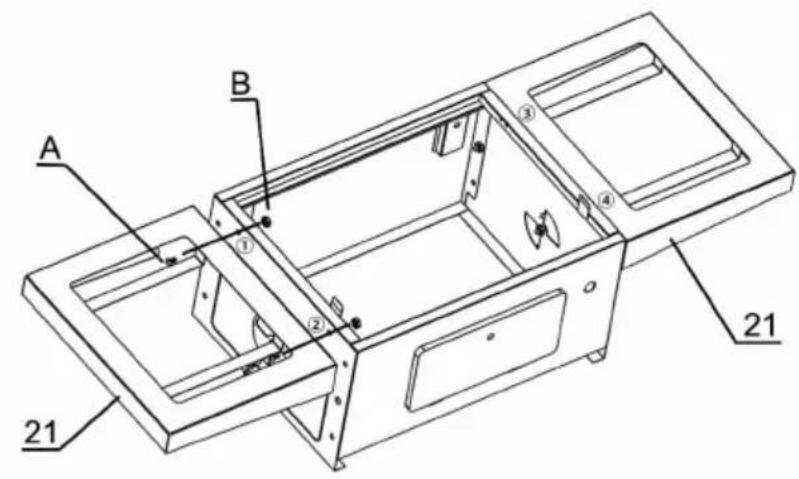

3
Fije las 2 mesas laterales (21) a la pared lateral (1) con el tornillo M6-12(A) y la tuerca M6.
4

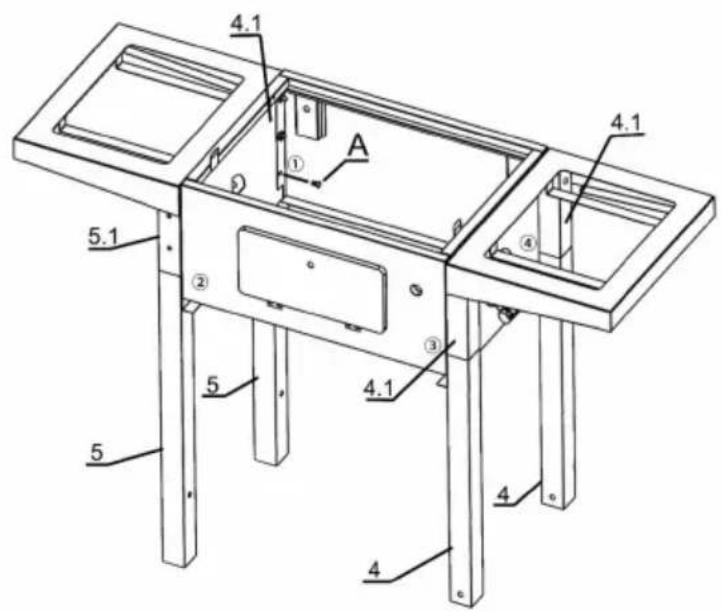

Primero una la pata A1 (4.1) y la pata B1 (5.1) con la pata B (5). A continuación, una la pata A1 (4.1) a la pata A (4) y fije las 4 patas al recipiente de asado con el tornillo M6-12 (A).
5

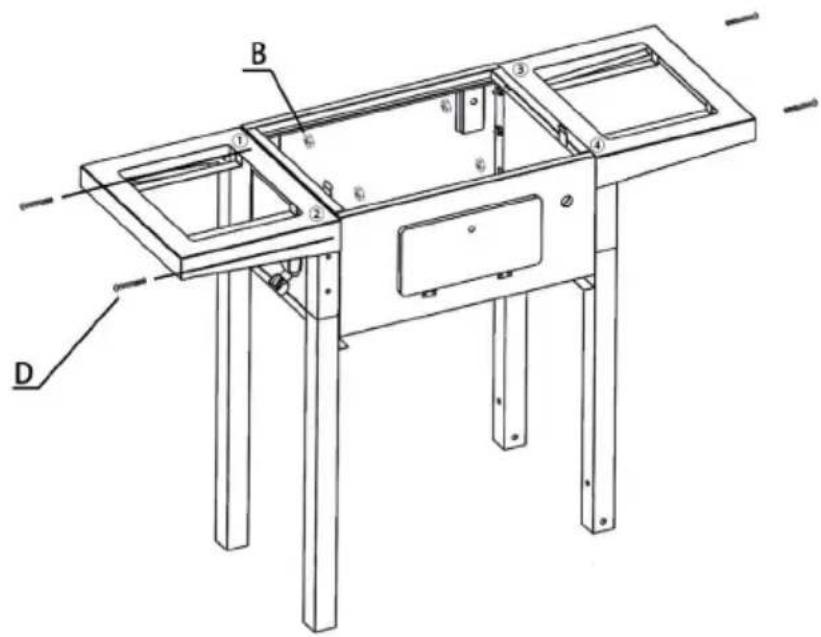

Fije las pesas laterales, las patas y el recipiente de asado con un tornillo M6-55 (D) y una tuerca M6 (B).
6

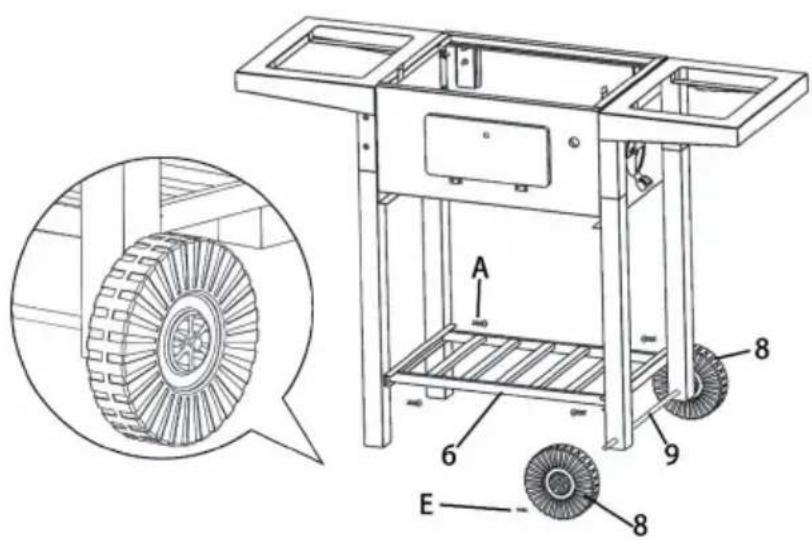

Monte el marco inferior (6) a las patas con el tornillo M6-12(A). Inserte el eje (9) en la pata A (4) y asegure las ruedas (8) al eje con los pasadores de sujeción (E).
11

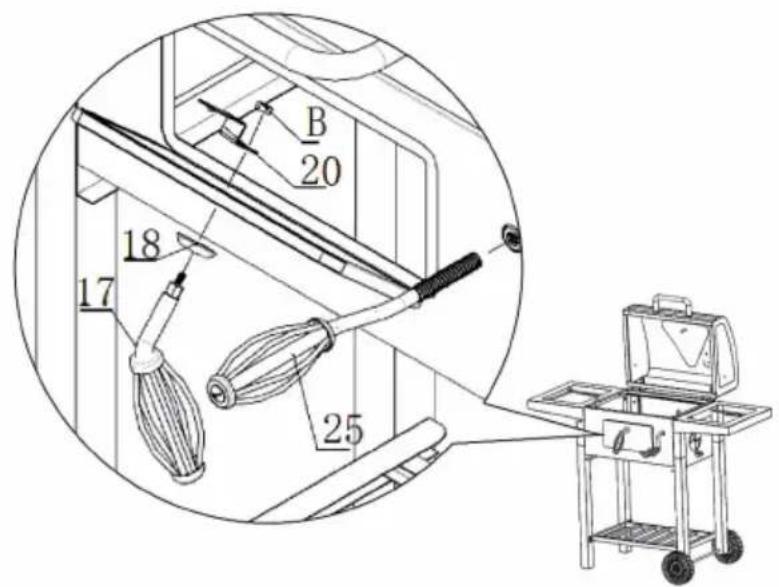

Empujé el asa del recipiente de asado (17) a工程技术 de la arandela-B (18) y el marco (20) y asegúrelo con una tuerca Mó (B). Luego, coloque la manija de ajuste (25) en el recipiente de asado.
12

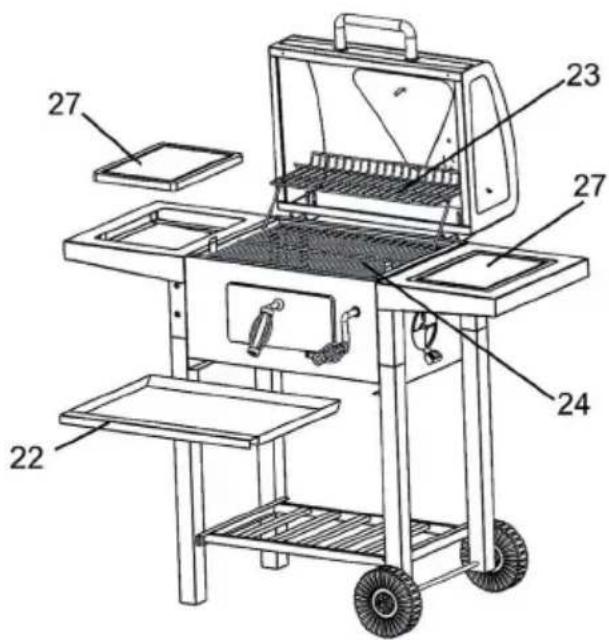

Cologne las 2 mesas de bambú (27) en las mesas laterales. Ponga el cajón de las cenizas (22) en el recipientido de asado. Entoces abre la tapa y colque las 2 rejillas de la parrilla (23) y la parrilla para calentar (24) en el recipientido de asado.

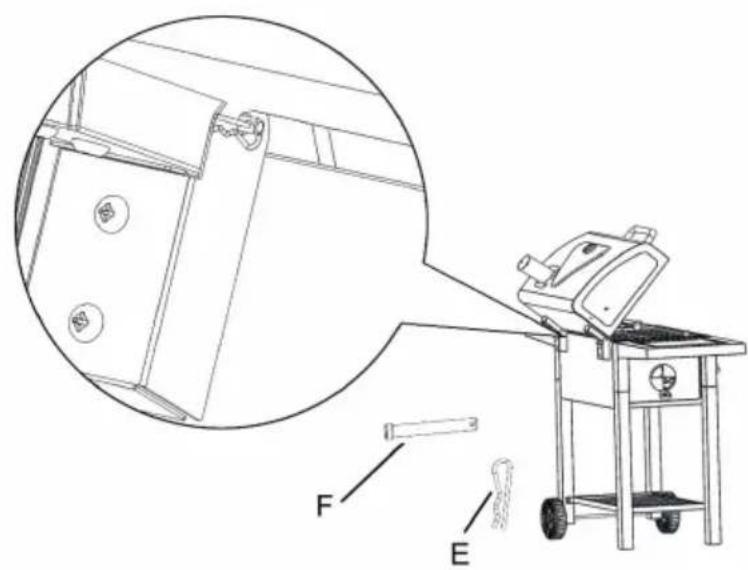

13
Asegure el recipiente de asado y la tapa con pasadores de seguridad (F) y clips de seguridad (E) como se muestra en los dibujos.

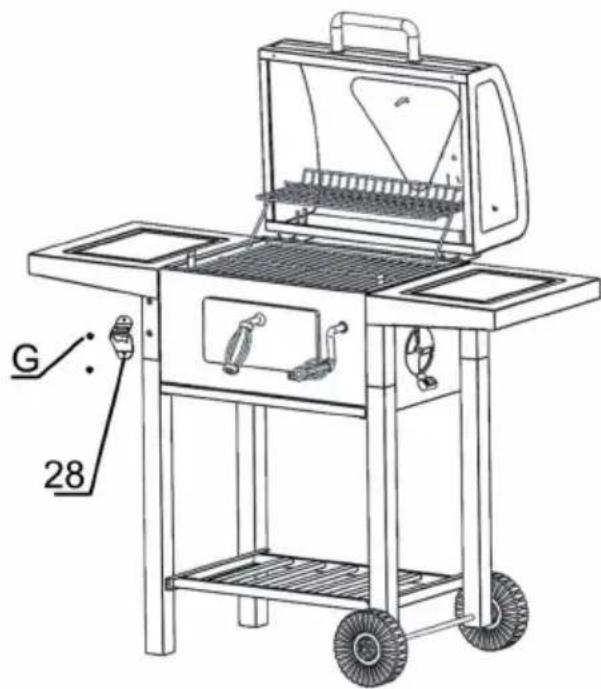

14
Fije el abrebotellas (28) y las patas con el tornillo M5-16 (G).
