MANUALE UTENTE Meat Machine Klarstein

Gentile cliente, La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d’uso più attuale e per ricevere informazioni sul prodotto. INDICE Avvertenze di sicurezza60 Singoli componenti62 Assemblaggio65 PRODUTTORE E IMPORTATORE (UK) Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania. Importatore per la Gran Bretagna: Berlin Brands Group UK Limited PO Box 42 272 Kensington High Street London, W8 6ND United Kingdom60

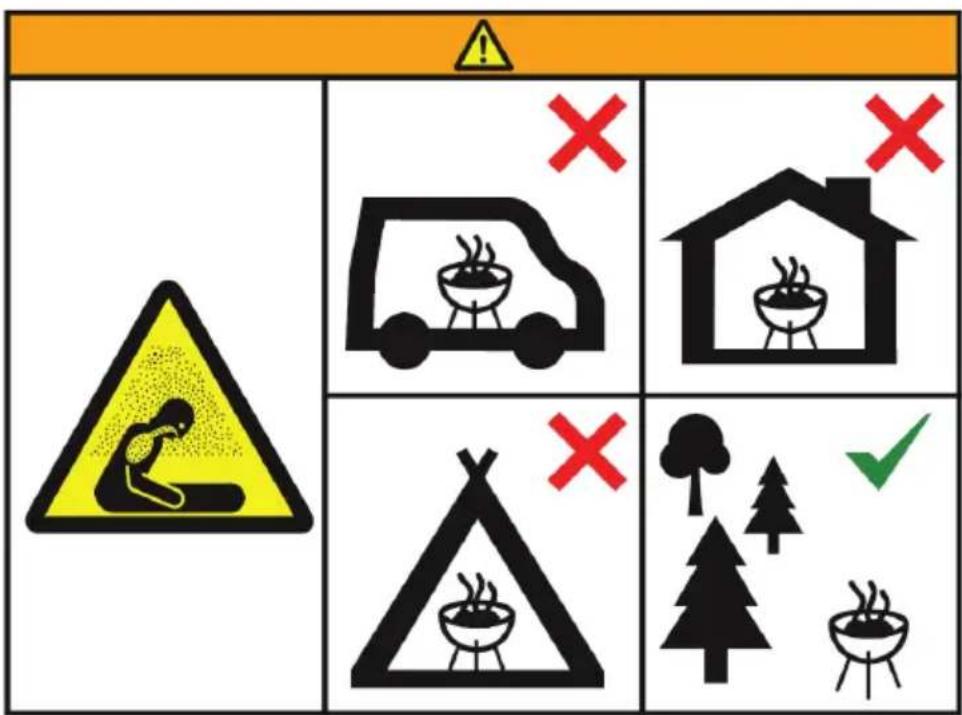

AVVERTIMENTO Pericolo di soffocamento! Non utilizzare il barbecue in uno spazio con nato e/o abitabile, per esempio in case, tende, caravan, case mobili, barche. Pericolo di morte per avvelenamento da monossido di carbonio.

• Posizionare sempre la griglia su una super cie stabile, piana e resistente al calore, a distanza suf ciente da recinti, rami e altri materiali in ammabili.

• La griglia deve essere sempre tenuta sotto controllo da una persona adulta e in grado di utilizzarla in sicurezza.

• La griglia a carbonella può essere utilizzata solo all'aperto. Non utilizzarlo in ambienti chiusi!

• Non usare alcol o benzina per accendere o ravvivare la amma! Utilizzare solo gli accenditori conformi alla norma EN 1860-3! Non utilizzare assolutamente spirito, olio di paraf na, metanolo, benzina o solventi simili per accendere la griglia. Utilizzare un liquido accendifuoco adatto e rispettare le indicazioni d'uso del produttore. Quando la carbonella arde, non aggiungere altro liquido accendifuoco.

• La maggior parte dei componenti metallici diventa bollente. Indossare guanti protettivi quando si tocca la griglia o si girano le pietanze. La griglia non può essere spostata durante l'uso.

• Quando il grasso gocciola sulle braci possono formarsi amme. Tenere un nebulizzatore con dell'acqua a portata di mano per estinguere tali amme ed evitare di bruciare gli alimenti.

• Al termine della cottura, spegnere le braci con il nebulizzatore o coprirle con della sabbia.

• Questo barbecue diventerà molto caldo, non movimentarlo durante il funzionamento.

• Assicurarsi che la griglia si sia completamente raffreddata prima di spostarla o rimuovere la cenere.

• Per permettere ai componenti metallici di durare a lungo, non lasciare la griglia all'aperto senza protezione. Si consiglia di conservare la griglia in garage o capanni quando non viene utilizzata.

• Poggiare gli alimenti da grigliare solo quando la carbonella è coperta da uno strato di cenere!

• Tenere bambini e animali domestici lontano dal dispositivo.61

SINGOLI COMPONENTI N° Nome Immagine Qtà. 1 Parete laterale

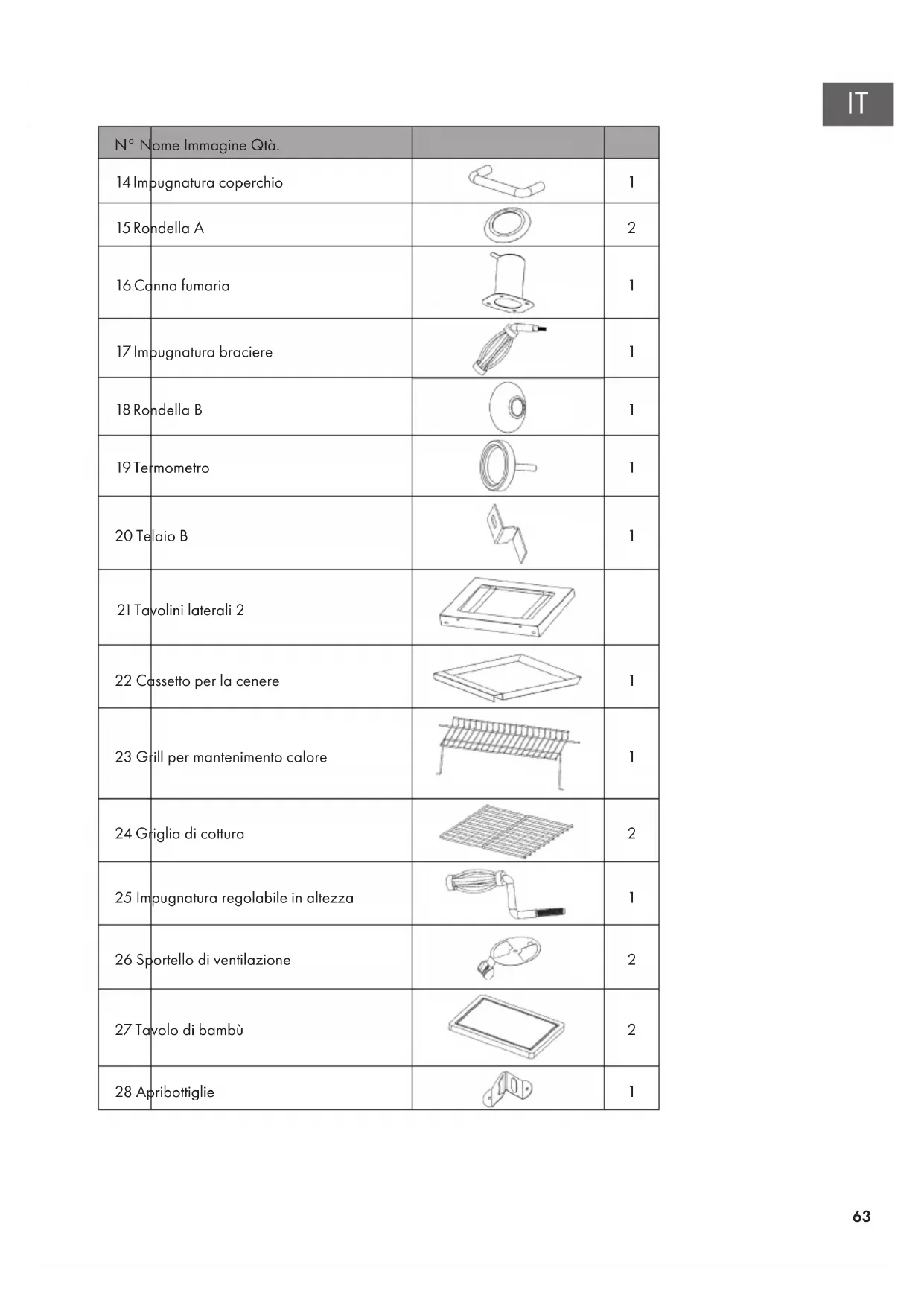

N° Nome Immagine Qtà. 14 Impugnatura coperchio

21 Tavolini laterali 2 22 Cassetto per la cenere

23 Grill per mantenimento calore

24 Griglia di cottura

25 Impugnatura regolabile in altezza

26 Sportello di ventilazione

Piccoli componenti N° Nome Immagine Qtà. A Vite M6-12

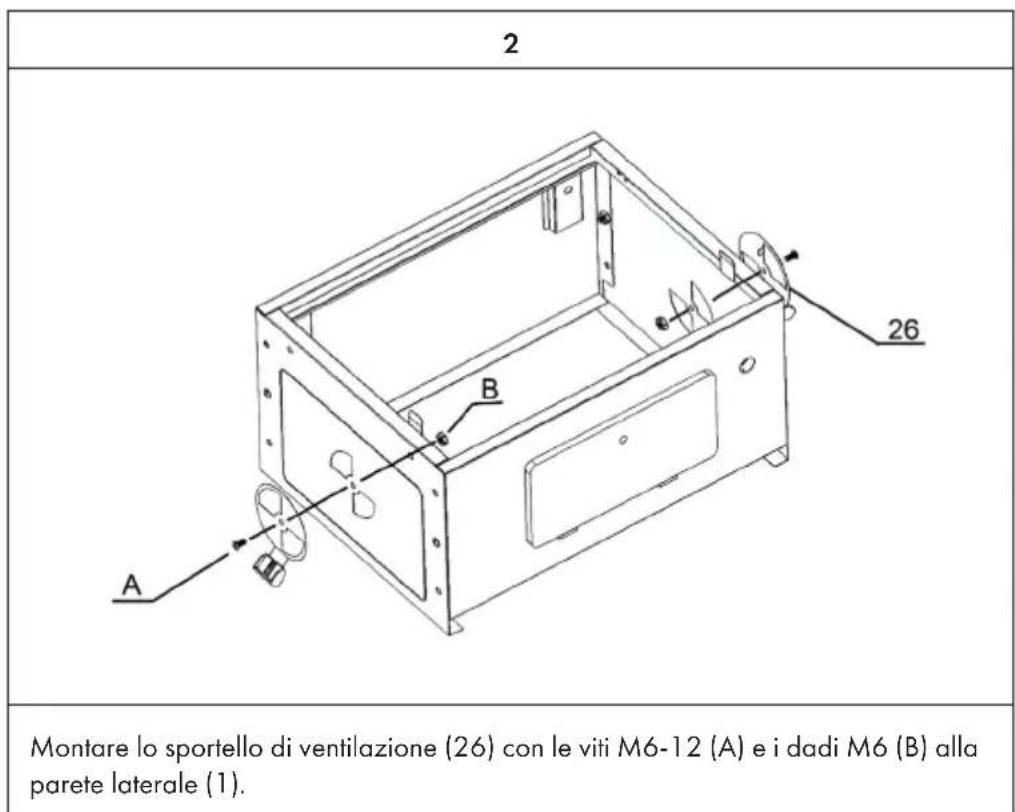

Montare lo sportello di ventilazione (26) con le viti M6-12 (A) e i dadi M6 (B) alla parete laterale (1).66

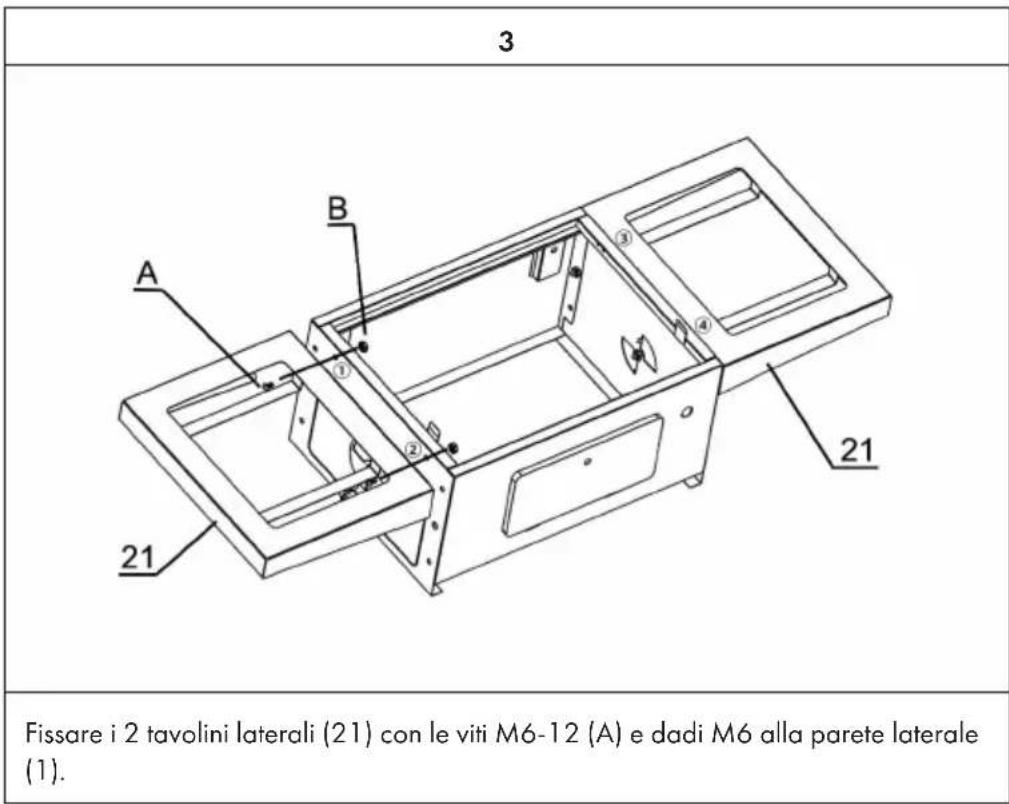

Fissare i 2 tavolini laterali (21) con le viti M6-12 (A) e dadi M6 alla parete laterale (1).

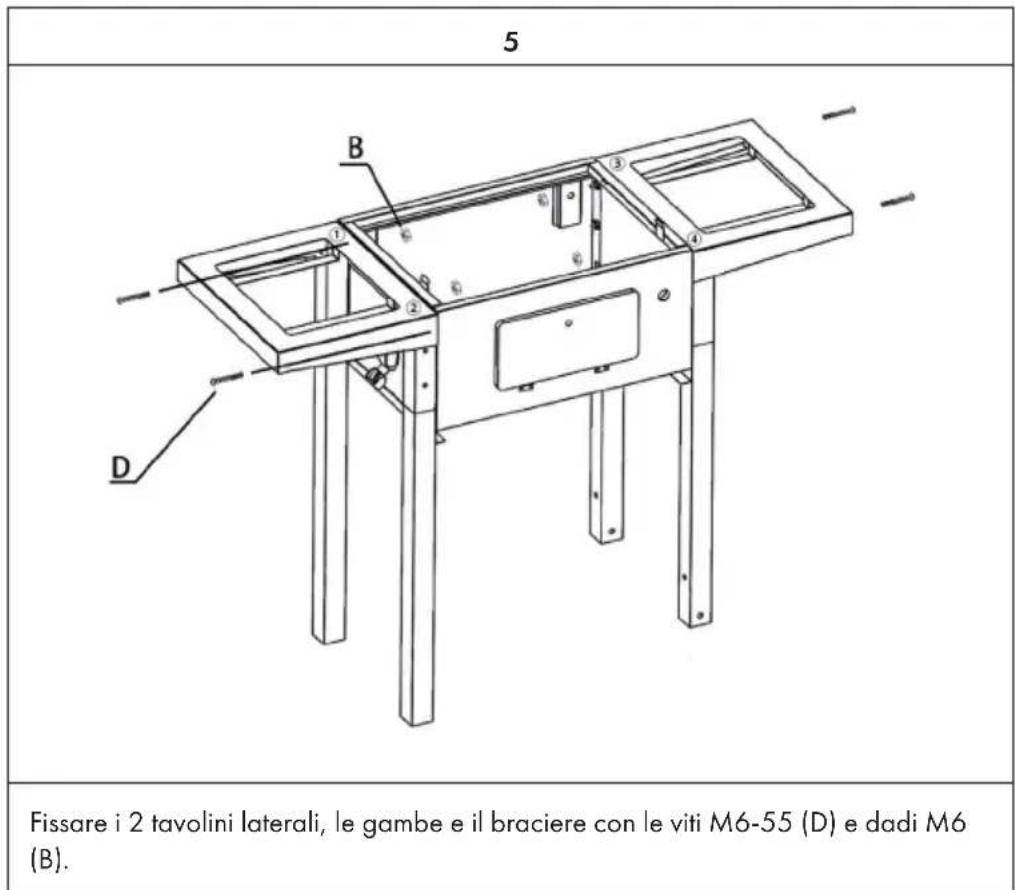

Fissare i 2 tavolini laterali, le gambe e il braciere con le viti M6-55 (D) e dadi M6 (B).

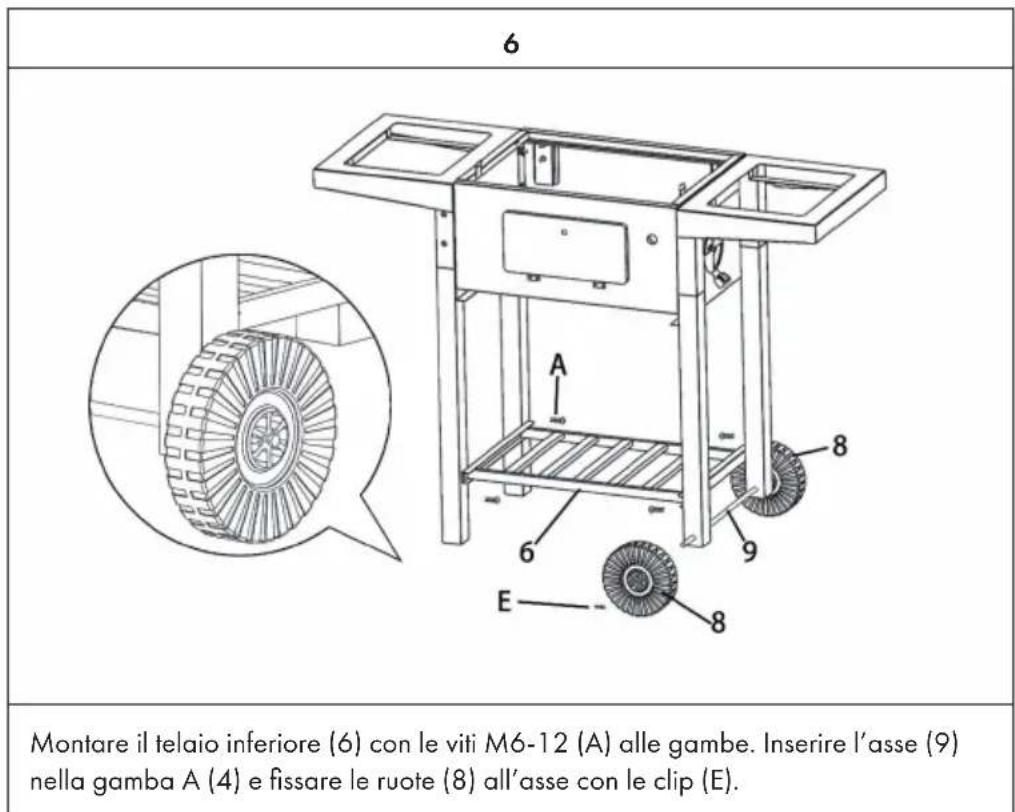

Montare il telaio inferiore (6) con le viti M6-12 (A) alle gambe. Inserire l’asse (9) nella gamba A (4) e ssare le ruote (8) all’asse con le clip (E).68

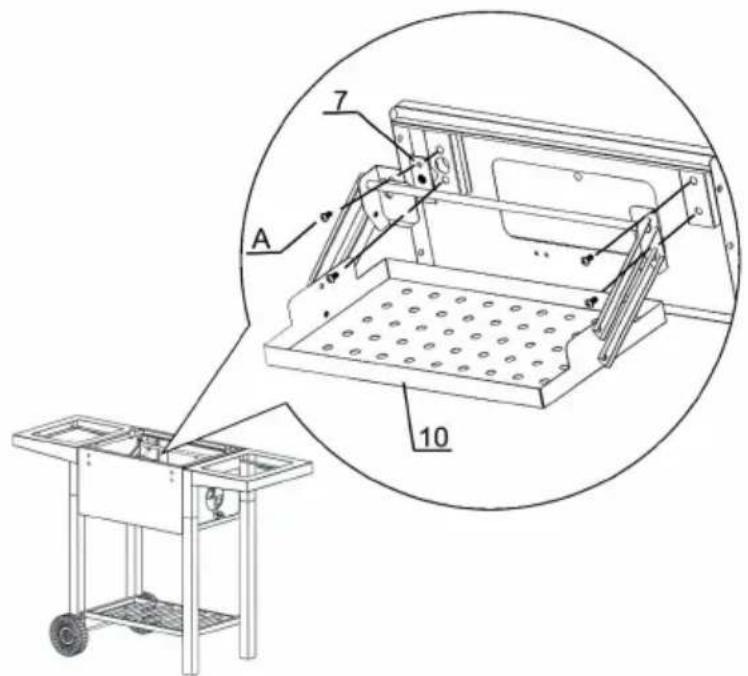

Fissare il pannello per la carbonella (10) e ssare il telaio A (7) alla parete anteriore con le viti M6-12.

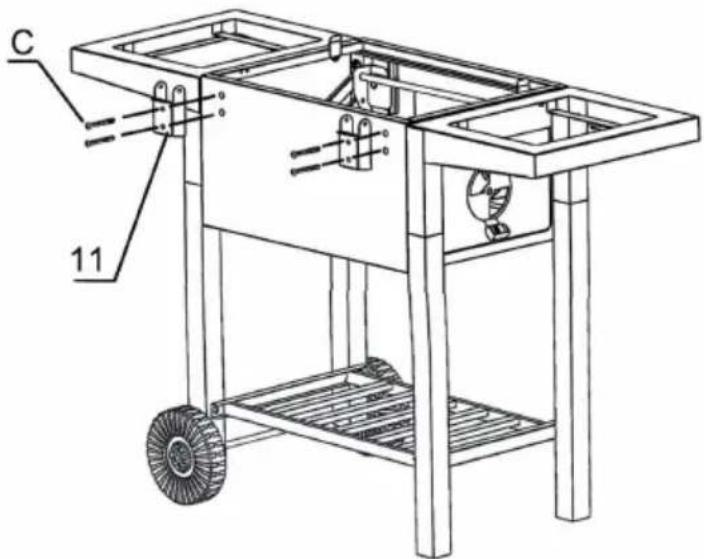

Montare la cerniera A (11) alla parete posteriore con le viti M6-35 (C).69

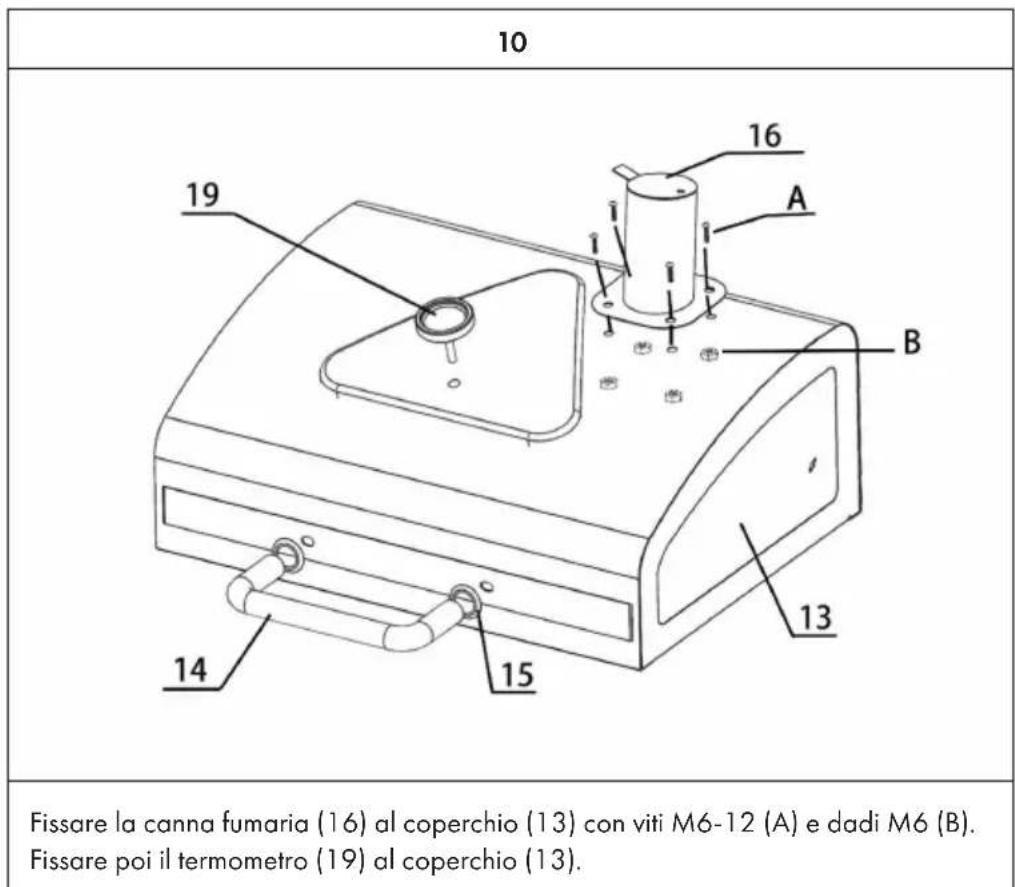

Fissare la canna fumaria (16) al coperchio (13) con viti M6-12 (A) e dadi M6 (B). Fissare poi il termometro (19) al coperchio (13).70

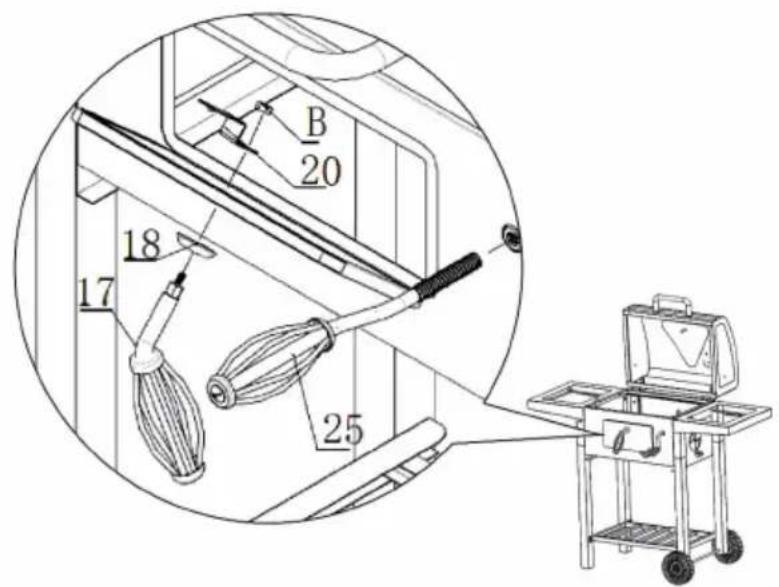

Inserire l’impugnatura del braciere (17) attraverso la rondella B (18) e il telaio (20) e ssarla con un dado M6 (B). Fissare poi l’impugnatura di regolazione (25) al braciere.

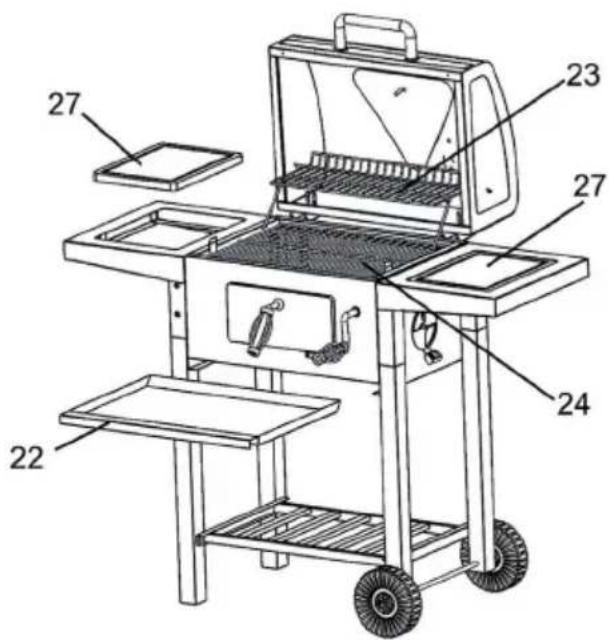

Posizionare i 2 tavolini di bambù (27) sopra ai tavolini laterali. Inserire il cassetto della cenere (22) nel braciere. Aprire il coperchio e inserire le 2 griglia di cottura (23) e il grill di mantenimento calore (24) nel braciere.71

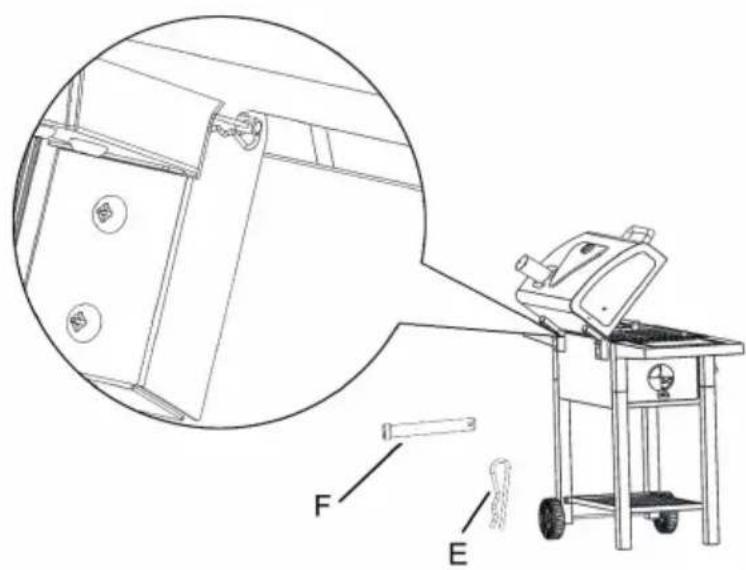

Fissare il braciere e il coperchio con i perni di ssaggio (F) e le clip (E), come mostrato in immagine.
