BEDIENUNGSANLEITUNG Meat Machine Klarstein
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Its Herz Gerates. Lesen Sie die folgenden Hinweise sorgfaltig durch und befolgen Sie diese, um möglichn Schaden vorzubeugen. Fur Schaden, die durch Missachtung der Hinweise und unsachgemieten Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitschinweise 4
Einzelteile 6
Zusammenbau 9
English 17
Francais 31
Espanol 45
Italiano 59
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Erstickungsgefahr! Betreiben Sie den Grill nicht in geschlossenen und/oder bewohnbaren Räumen, z. B. Gebäuden, Zelten, Volkswagen, Wohnmobilen, Booten. Es besteht Lebensgefahr durch Kohlenmonoxid-Vergiftung.
- Stellen Sie den Grill immer auf eine feste, ebene und hitzebestandige Oberfläche, in ausreichender Entfernung von Zäunen, überhängenden Ästen und anderen brennbaren Stoffen.
- Der Grill muss stets von einer sichkundigen erwachsenen Person überwacht werden.
- Der Holzkohlegrill ist nur zur Nutzung im Freien bestimmt. Nicht in geschlossenen Räumen benutzen!
- Zum Anzünden oder Wiederanzünden keinen Spiritus oder Benzin verwenden! Nur Anzündhilfen entsprechend EN 1860-3 verwenden!. Verwenden Sie zum Anzünden des Grills nie Brennspiritus, Paraffi nol, Methylalkohol, Benzin oder ähnliche Lösungsmittel. Verwenden Sie zum Anzünden einen geeigneten Flüssiganzünder und befolgen Sie damit die Herstellerhinweise. Fügen Sie keinem Flüssiganzünder mehr hinzu, wenn die Kohle brennt.
Die meisten Teile aus Metall werden heißt. Tragen Sie Schutzhandschuhe, wenn Sieden Grill berühren oder das Grillgut wenden. Der Grillarf während des Betriebes nicht bewegt werden. - Wenn Fett auf die Kohle tropf, kommt es zum Aufflammen. Halten Sie einen fein eingestellt den Wassersprüher bereit, um solche Flammen zu loschen und das Verbrennen des Grillguts zu verhinden.
- Wenn das Grillen beendet ist, löschen Sie die Kohle mit einem feinen Sprühnebel ab oder bedecken Sie die Kohle mit Sand.
- Dieser Grill wird sehr heiß und darüber während des Betriebes nicht bewegt werden.
- Stellen Sie sicher, dass der Grill vollständig abgekühlt ist, bevor Sieihn bewegen und die Asche entleeren.
- Verlangern Sie die Lebenszeit der Metallteile, indem Sie den Grill nicht ungeschützt im Freien stehen halten. Idealerweise sollen der Grill in einer Garage oder einem Gartenschuppen aufbewahrt werden, wenn er nicht gebraucht wird.
- Legen Sie das Grillgut erst auf, wenn der Brennstoff mit einer Ascheschicht beweckt ist!
- Halten Sie Kinder und Tiere vom Gerät fern.
VORSICHT!
VERWENDEN SIE KEINEN ALKOHOL ODER BENZIN ZUM ANZUNDEN ODER WIEDERANZUNDEN!

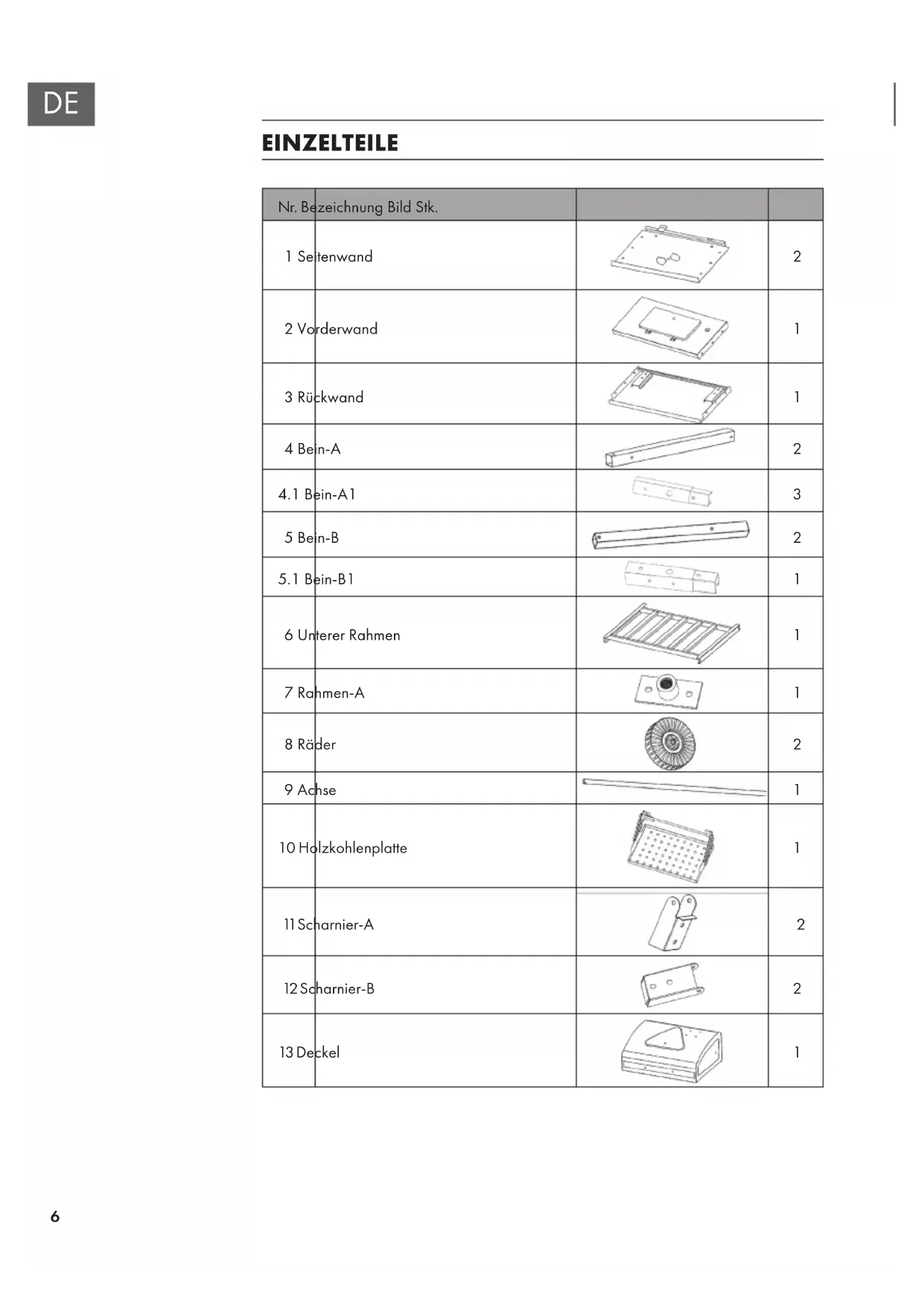

EINZELTEILE
| Nr. Bezeichnung Bild Stk. | ||
| 1 Setenwand | 2 | |
| 2 Vorderwand | 1 | |
| 3 Rückwand | 1 | |
| 4 Bei-in-A | 2 | |
| 4.1 Bei-in-A1 | 3 | |
| 5 Bei-in-B | 2 | |
| 5.1 Bei-in-B1 | 1 | |
| 6 Unterer Rahmen | 1 | |
| 7 Rahmen-A | 1 | |
| 8 Röder | 2 | |
| 9 Achse | 1 | |
| 10 Holzkohlenplatte | 1 | |
| 11 Scharnier-A | 2 | |
| 12 Scharnier-B | 2 | |
| 13 Deckel | 1 | |
| 14 Deckelgriff | 1 | |
| 15 Unterlegscheibe-A | 2 | |
| 16 Schornstein | 1 | |
| 17 Feuerschalen-Griff | 1 | |
| 18 Unterlegscheibe-B | 1 | |
| 19 Thermometer | 1 | |
| 20 Rohmen-B | 1 | |
| 21 Seiteitische 2 | ||
| 22 Aschenschublade | 1 | |
| 23 Warmalte-Grill | 1 | |
| 24 Grillrost | 2 | |
| 25 Höhenverstellbarer Griff | 1 | |
| 26 Entlüfung | 2 | |
| 27 Bombus-Tisch | 2 | |
| 28 Öffner | 1 |
Kleinteile
| Nr. Bezeichnung Bild Stk. | ||
| A Schraube M6-12 | 26 | |
| B Mutter M6 | 19 | |
| C Schraube M6-35 | 8 | |
| D Schraube M6-55 | 4 | |
| E Sicherungsklammern | 4 | |
| F Sicherungsstifte | 2 | |
| G Schraube M5-16 | 4 | |
| H Unterlegscheibe-H | 2 |
ZUSAMMENBAU
1

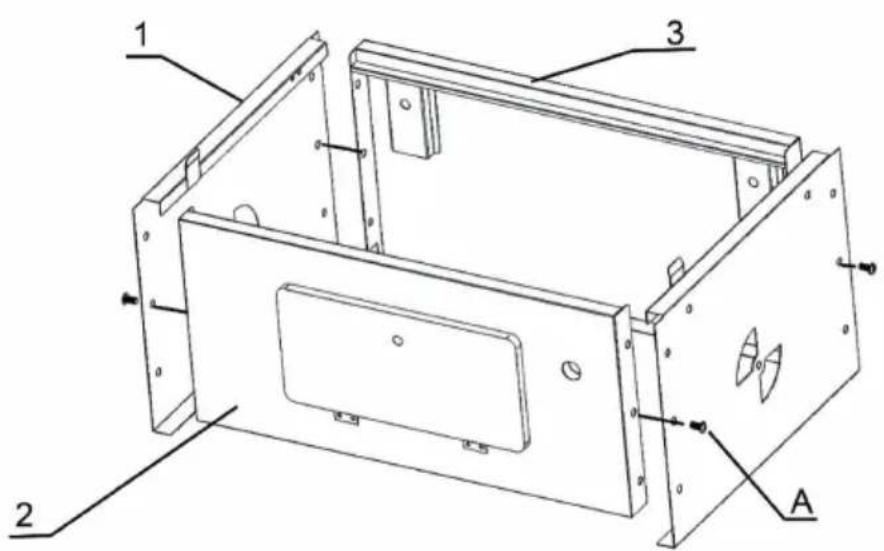

Verbinden Sie Seitenwand (1), Vorderwand (2) und Rückwand (3) mit Schrauben M6-12 (A).
2

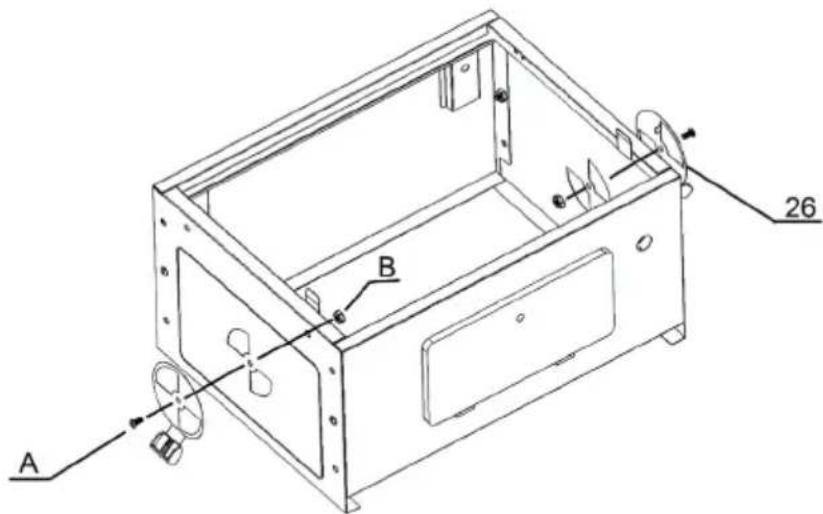

Montieren Sie die Entlüftung (26) mit Schraube M6-12 (A) und Mutter M6 (B) an der Seitenwand (1).
3

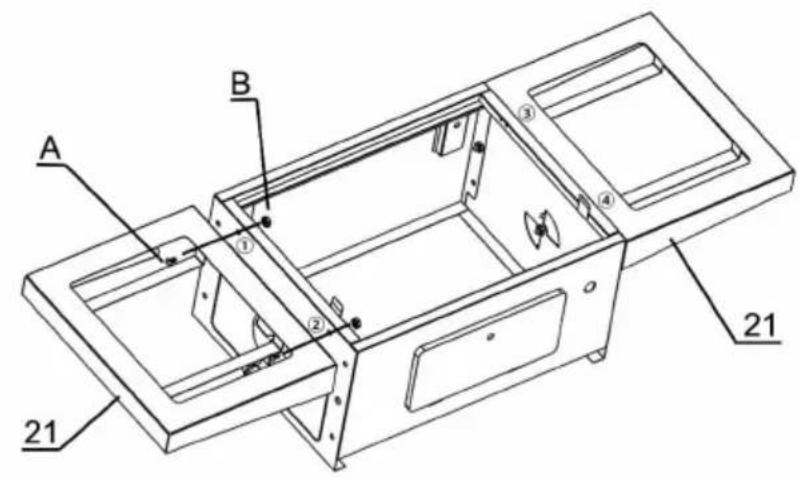

Befestigen Sie die 2 Seiteitische (21) mit Schraube M6-12(A) und Mutter M6 an der Seitenwand (1).

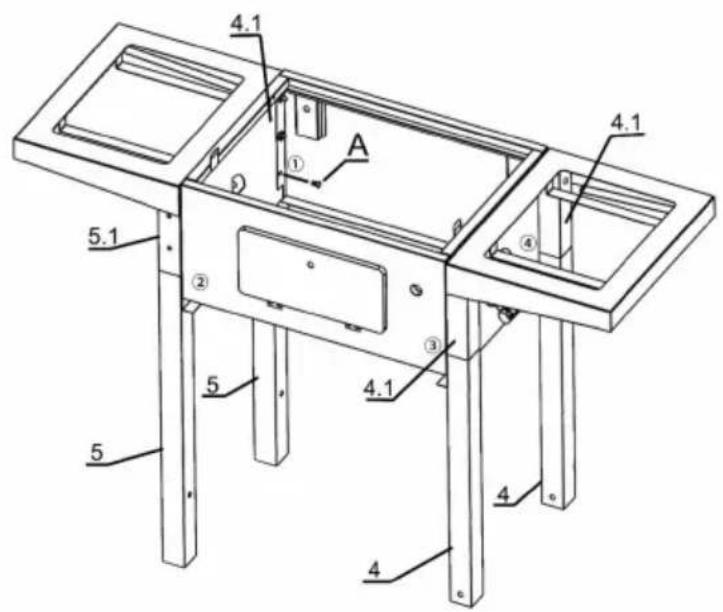

4
Verbinden Sie zuerst das Bein-A1 (4.1) und das Bein-B1 (5.1) mit dem Bein-B (5). Verbinden Sie dann das Bein-A1 (4.1) mit dem Bein-A (4) und befestigen Sie die 4 Beine mit Schraube M6-12 (A) an der Feuerschale.
9

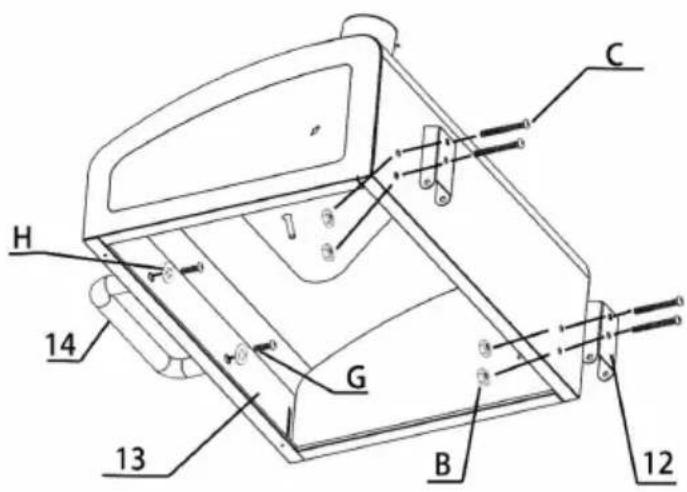

Montieren Sie das Scharnier-B (12) mit Schraube M6-35 (C) und Mutter M6 (B) am Deckel (13). Befestigen Sie den Deckelgriff (14) mit Unterlegscheibe-A (15), Schraube M6-35 (C) und Mutter M6 (B) am Deckel(13).

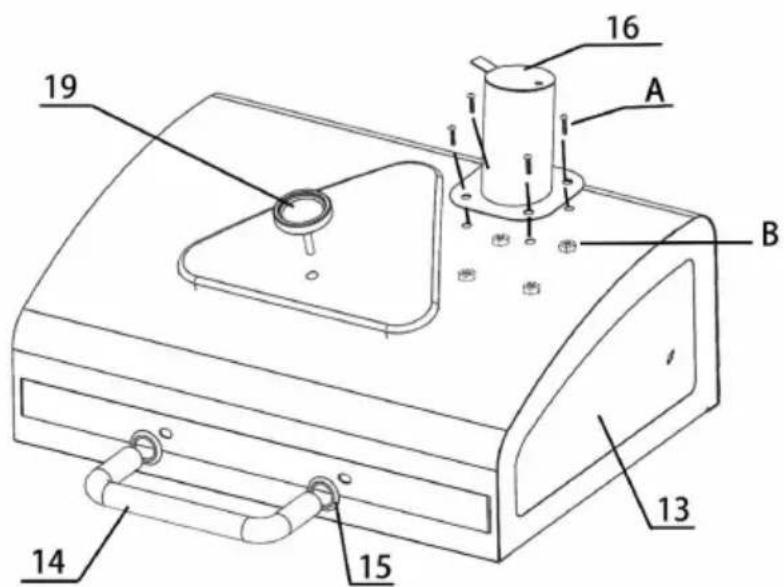

10
Befestigen Sie den Schornstein (16) mit Schraube M6-12 (A) und Mutter M6 (B) am Deckel (13). Befestigen Sie dann das Thermometer (19) am Deckel (13).
11

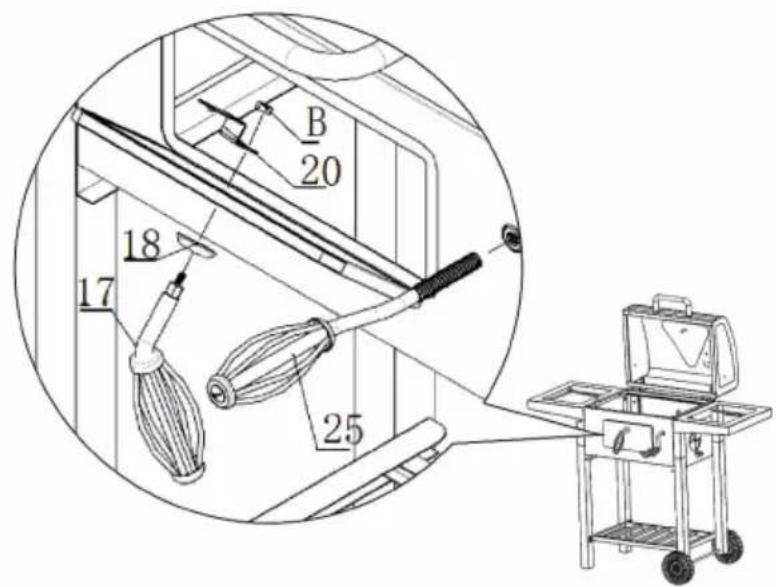

Schieben Sie den Griff der Feuerschale (17) durch die Unterlegscheibe-B (18) und den Rahmen (20) und befestigen Sieihn mit einer Mutter M6 (B). Befestigen Sie dann den Einstellgriff (25) an der Feuerschale.

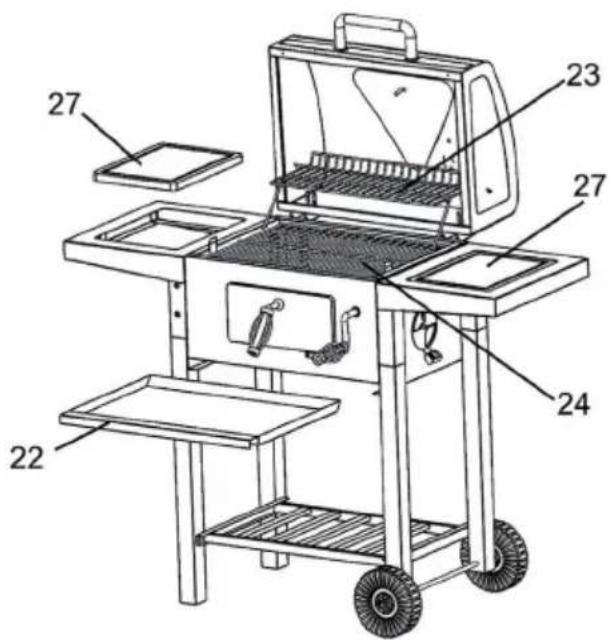

12
Platzieren Sie 2 Bambustische (27) auf den Seitenlichen. Setzen Sie die Ascheschublade (22) in die Feuerschale ein. Öffnen Sie dann den Deckel und legen Sie die 2 Grillroste (23) und den Warmhaltegrill (24) in die Feuerschale.
13

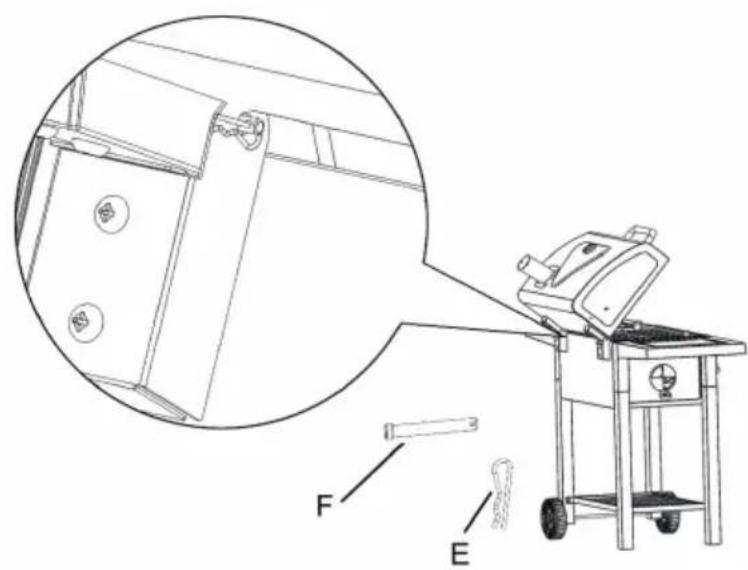

Befestigen Sie die Feuerschale und den Deckel mit Sicherungsstiften (F) und Sicherungsklammern (E), wie in den Zeichnungen dargestellt.

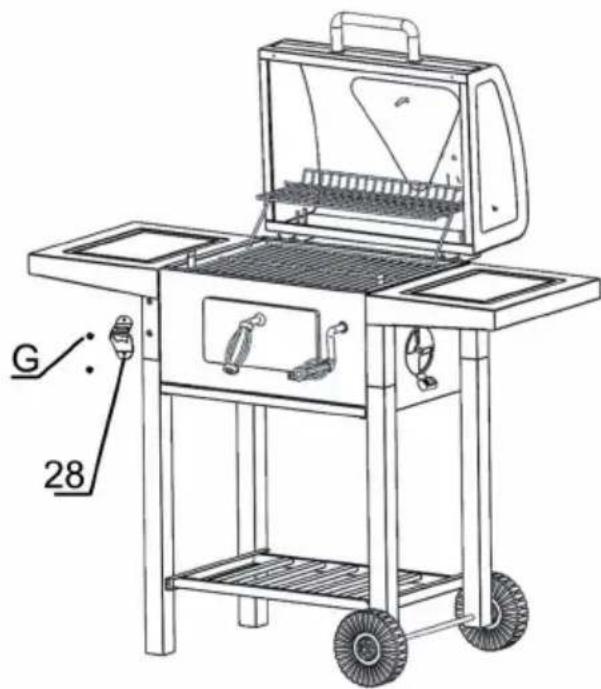

14
Befestigen Sie den Flaschenöffner (28) und die Beine mit Schraube M5-16 (G).
