Lucifer - Grillplatte Klarstein - Kostenlose Bedienungsanleitung

Produkttyp	Gasgrillplatte
Marke	Klarstein
Modell	Lucifer
Artikelnummer	10040282 / 10040283 / 10040284 je nach Version
Gesamtwärmeleistung	7.2 kW (524 g/h) / 10.8 kW (786 g/h) / 14.4 kW (1048 g/h)
Gaskategorie	I3+ (28-30/37) oder I3B/P(30) oder I3B/P(50) je nach Land
Gastyp	Butan (G30) / Propan (G31) oder Gemische
Gasdruck	28-30 mbar / 37 mbar / 50 mbar je nach Version
Düsendurchmesser (Hauptbrenner)	0.91 mm oder 0.8 mm je nach Version
Bestimmungsländer	BE, FR, IT, LU, IE, GB, GR, PT, ES, CY, CZ, LT, SK, CH, SI, LV, PL, NL, DK, FI, SE, MT, BG, IS, NO, TR, HR, RO, HU, AT, DE
Zündung	Integrierte Piezo-Zündung
Verwendung	Nur für den Außenbereich
Stromversorgung	Butan-/Propangasflasche (nicht im Lieferumfang)
Hauptmaterial	Edelstahl und emailliertes Gusseisen
Pflege	Reinigung mit Seifenwasser nach dem Abkühlen
Sicherheit	Sicherheitsventil an der Flasche; niemals in Innenräumen verwenden
Maße (ca.)	Ca. 120 x 55 x 85 cm (L x B x H)
Gewicht (ca.)	Ca. 18 kg

Häufig gestellte Fragen - Lucifer Klarstein

Wie zünde ich die Lucifer-Gasgrillplatte an?

Öffnen Sie den Deckel, stellen Sie sicher, dass die Regler auf OFF stehen, öffnen Sie das Ventil der Gasflasche, drücken Sie den Gasregler (A) für 3 bis 5 Sekunden, drehen Sie ihn gegen den Uhrzeigersinn auf HI, um einen Funken zu erzeugen. Halten Sie ihn nach dem Klicken weitere 2 Sekunden gedrückt.

Was tun bei einem Gasleck?

Schließen Sie sofort das Absperrventil der Gasflasche. Niemals mit offener Flamme prüfen. Verwenden Sie eine Seifenlösung, um Lecks zu erkennen. Wenn der Schlauch beschädigt ist, ersetzen Sie ihn.

Wie reinige ich die Brenner?

Lassen Sie sie vollständig abkühlen. Entfernen Sie die Roste und die Diffusoren. Tauchen Sie die Roste in Seifenwasser. Verwenden Sie eine Drahtbürste für den Brenner. Überprüfen Sie, ob die Düsen nicht durch Insekten oder Rost verstopft sind.

Warum ist die Flamme unregelmäßig?

Dies kann an einer teilweisen Blockierung des Brenners, einem unzureichenden Gasdruck oder starkem Wind liegen. Reinigen Sie den Brenner und die Venturi-Rohre und stellen Sie das Gerät windgeschützt auf.

Kann ich das Gerät in Innenräumen verwenden?

Nein, der Gasgrill darf nur im Freien an einem gut belüfteten Ort verwendet werden. Die Verwendung in Innenräumen birgt Brand-, Explosions- und Kohlenmonoxidvergiftungsrisiken.

Wie wechsle ich die Gasflasche?

Schließen Sie das Ventil der leeren Flasche, warten Sie, bis die Brenner erloschen sind. Trennen Sie den Regler. Setzen Sie die Schutzkappe auf die leere Flasche. Schließen Sie die neue Flasche gemäß den Montageanweisungen an. Prüfen Sie auf Dichtheit.

Was tun, wenn der Brenner nicht mit dem Zünder zündet?

Überprüfen Sie, ob Gas ankommt (Flasche geöffnet). Fehlt der Funke, prüfen Sie, ob die Elektrode sauber und richtig positioniert ist (Abstand 5 mm zum Brenner). Zünden Sie ggf. manuell mit einem Grillanzünder.

Wie pflege ich die Grillplatte?

Reinigen Sie nach jedem Gebrauch die Roste und das Innere mit warmem Seifenwasser. Überprüfen Sie regelmäßig den Zustand des Schlauches und der Anschlüsse. Eine jährliche Wartung durch einen Fachmann wird empfohlen.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Lassen Sie das Gerät nie unbeaufsichtigt. Halten Sie Kinder fern. Nur im Freien verwenden. Vor Gebrauch auf Lecks prüfen. Nach Gebrauch die Gaszufuhr an der Flasche schließen. Nehmen Sie keine Änderungen am Gerät vor.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Hersteller Klarstein oder den Kundendienst. Teile wie Schlauch, Regler, Düsen und Brenner sind erhältlich. Verwenden Sie nur Originalteile.

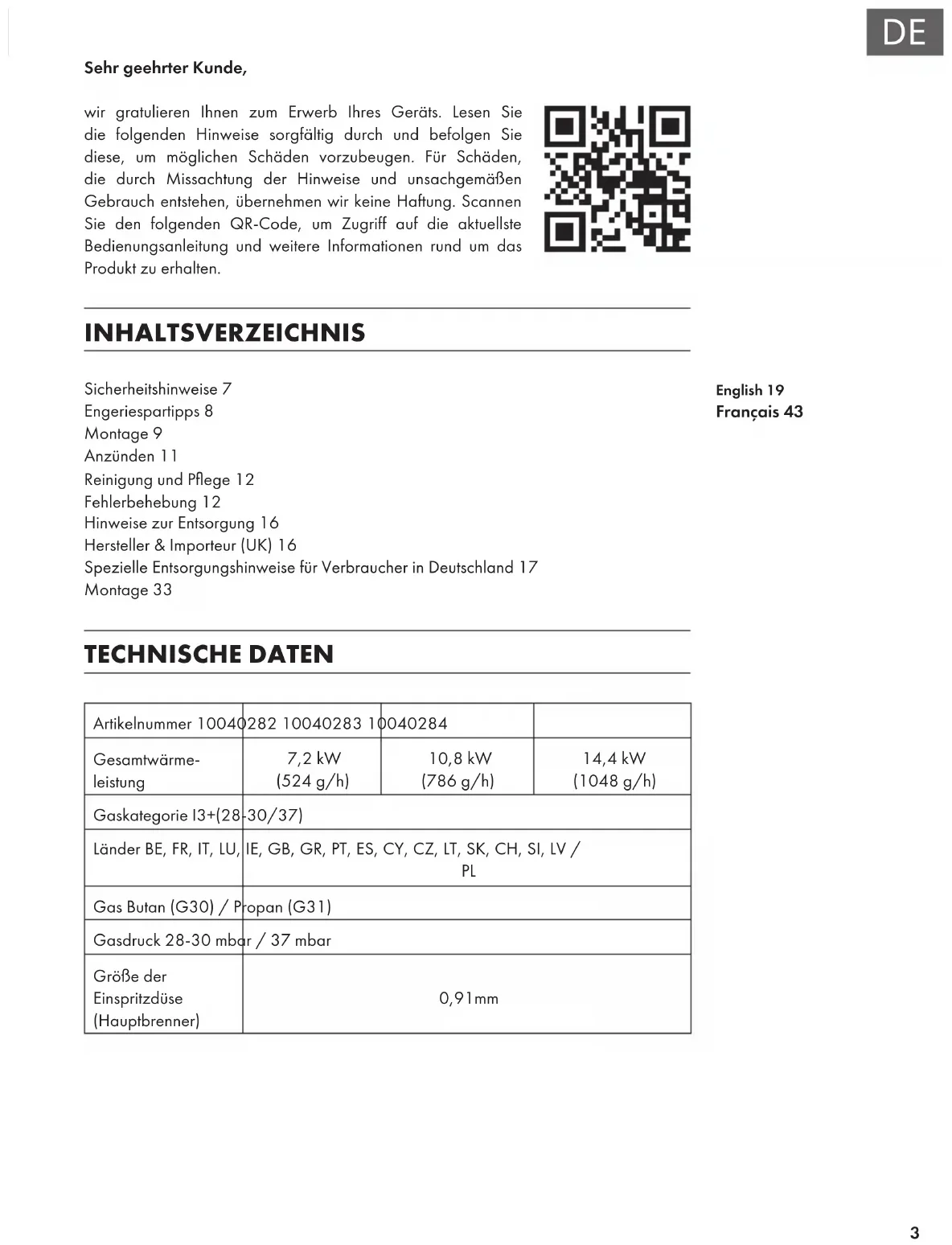

BEDIENUNGSANLEITUNG Lucifer Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Geräts. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 7

Engeriespartipps 8

Montage 9

Anzünden 11

Reinigung und Pflege 12

Fehlerbehebung 12

Hinweise zur Entsorgung 16

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 17

Montage 33

English 19

Français 43

TECHNISCHE DATEN

Artikelnummer 10040	282 10040283 10040284
Gesamtwärme-leistung	7,2 kW(524 g/h)	10,8 kW(786 g/h)	14,4 kW(1048 g/h)
Gaskategorie 13+(28-30/37)
Länder BE, FR, IT, LU,	IE, GB, GR, PT, ES, CY, CZ, LT, SK, CH, SI, LV / PL
Gas Butan (G30) / Propan (G31)
Gasdruck 28-30 mbar / 37 mbar
Größe der Einspritzdüse(Hauptbrenner)	0,91mm

KLARSTEIN

Produktname: Lucifer

Artikelnummer: 10040282

PIN-Code: 2531CS-0082

Chal-Tec GmbH, Wallstr. 16, 10179 Berlin, Deutschland WWW.KLARSTEIN.DE

Bestimmungs-land	Gaskategorie Gasart Gasdruck Injektorgröße∅			(Hauptbrenner)	Gesamtwärme-leistung (Hs)
BE, FR, IT, LU, IE, GB, GR, PT, ES, CY, CZ, LT, SK, CH, SI, LV	13+(28-30/37)☑37 mbar 0,91mm	Butan (G30) 28-30 mbar 0,91		mm 7,2 kW	(524 g/h)
PL Propan (G31)
LU, NL, DK, FI, SE, CY, CZ, LT, MT, SK, SI, BG, IS, NO, TR, HR, RO, IT, HU, LV	13B/P(30)☐	Butan,Propanoder derenMischungen	28-30 mbar 0,91 mm
AT, DE, CH, LU, SK	13B/P(50)☐		50 mbar 0,8 mm

• WARNUNG: Zugängliche Teile können sehr heiß sein. Halten Sie kleine Kinder fern.
• Lesen Sie die Anweisungen, bevor Sie das Gerät benutzen.
• Verwenden Sie das Gerät in gut belüfteten Bereichen.
• Alle Änderungen am Gerät können gefährlich sein.
• Schalten Sie nach Gebrauch die Gaszufuhr an der Gasflasche ab.

CE 2531-22

KLARSTEIN

Produktname: Lucifer

Artikelnummer: 10040283

PIN-Code: 2531CS-0082

Chal-Tec GmbH, Wallstr. 16, 10179 Berlin, Deutschland WWW.KLARSTEIN.DE

Bestimmungs-land	Gaskategorie Gasart Gasdruck Injektorgröße∅			(Hauptbrenner)	Gesamtwärme-leistung (Hs)
BE, FR, IT, LU, IE, GB, GR, PT, ES, CY, CZ, LT, SK, CH, SI, LV	13+(28-30/37) 37 mbar 0,91mm	Butan (G30) 28-30 mbar 0,91 mm			(786 g/h)
PL Propan (G31)
LU, NL, DK, FI, SE, CY, CZ, LT, MT, SK, SI, BG, IS, NO, TR, HR, RO, IT, HU, LV	13B/P(30) □	Butan, Propan oder deren Mischungen	28-30 mbar 0,91 mm
AT, DE, CH, LU, SK	13B/P(50) □		50 mbar 0,8 mm

• WARNUNG: Zugängliche Teile können sehr heiß sein. Halten Sie kleine Kinder fern.
• Lesen Sie die Anweisungen, bevor Sie das Gerät benutzen.
• Verwenden Sie das Gerät in gut belüfteten Bereichen.
• Alle Änderungen am Gerät können gefährlich sein.
• Schalten Sie nach Gebrauch die Gaszufuhr an der Gasflasche ab.

2531-22

KLARSTEIN

Produktname: Lucifer

Artikelnummer: 10040284

PIN-Code: 2531CS-0082

Chal-Tec GmbH, Wallstr. 16, 10179 Berlin, Deutschland WWW.KLARSTEIN.DE

Bestimmungs-land	Gaskategorie Gasart Gasdruck Injektorgröße∅			(Hauptbrenner)	Gesamtwärme-leistung (Hs)
BE, FR, IT, LU, IE, GB, GR, PT, ES, CY, CZ, LT, SK, CH, SI, LV	13+(28-30/37)☑37 mbar 0,91mm	Butan (G30) 28-30 mbar 0,91		mm 14,4 kW	(1048 g/h)
PL Propan (G31)
LU, NL, DK, FI, SE, CY, CZ, LT, MT, SK, SI, BG, IS, NO, TR, HR, RO, IT, HU, LV	13B/P(30)☐	Butan,Propanoder derenMischungen	28-30 mbar 0,91 mm
AT, DE, CH, LU, SK	13B/P(50)☐		50 mbar 0,8 mm

• WARNUNG: Zugängliche Teile können sehr heiß sein. Halten Sie kleine Kinder fern.
• Lesen Sie die Anweisungen, bevor Sie das Gerät benutzen.
• Verwenden Sie das Gerät in gut belüfteten Bereichen.
• Alle Änderungen am Gerät können gefährlich sein.
• Schalten Sie nach Gebrauch die Gaszufuhr an der Gasflasche ab.

CE 2531-22

SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung vor der Verwendung genau durch und bewahren Sie diese für den zukünftigen Gebrauch auf.

• Der Grill ist nur für den Gebrauch im Freien geeignet.
• Lesen Sie alle Sicherheitshinweise und Anweisungen genau durch, bevor Sie das Gerät verwenden.
• Zugängliche Teile können sehr heiß werden. Halten Sie kleine Kinder fern.
• Bewegen Sie das Gerät keinesfalls, während es eingeschaltet ist.
• Drehen Sie nach der Verwendung die Gaszufuhr des Grills an der Gasflasche ab.
• Jegliche Modifikationen am Gerät können gefährlich sein.
• Einige Geräteteile werden während der Verwendung des Geräts sehr heiß. Lassen Sie besondere Vorsicht walten, wenn Kinder oder ältere Menschen sich in der Nähe des Geräts aufhalten.
• Lagern oder Verwenden Sie kein Benzin oder Methanolkraftstoffe oder andere flammbare Dämpfe und Flüssigkeiten in der Nähe dieses oder andere Geräte.
• Zünden Sie einen Gasgrill niemals mit Benzin oder vergleichbaren Flüssigkeiten an!
• User must not change the assembly that the manufacturer packaged.
• Überprüfen Sie niemals mit einer offenen Flamme, ob ein Gasleck besteht.
• Verwenden Sie den Grill keinesfalls bei einem bestehenden Gasleck. Drehen Sie das Absperrventil der Gasflasche ab.
• Versuchen Sie während der Verwendung des Grills keinesfalls, die Verbindung zwischen Gasflasche oder Regulator und Grill zu trennen.
• Lassen Sie den Grill während der Verwendung niemals unbeaufsichtigt und lassen Sie bei der Verwendung des Grills besondere Vorsicht walten.
• Der Gasgrill muss nach jeder Verwendung gereinigt werden. Blockieren Sie keinesfalls die Brenneröffnung. Sollte die Brenneröffnung blockiert sein, verwenden Sie zum Lösen der Blockade einen runden Stock mit einem Durchmesser von 1,6mm.
• Achten Sie darauf, dass Sie beim Reinigen der Brenner oder Ventile die Brenneröffnung oder Düsenöffnungen nicht erweitern.
• Verwenden Sie das Gerät nicht in einer Garage oder sonstigen geschlossenen Räumen. Dieses Gerät muss sich in sicherer Entfernung zu leicht entzündlichen Materialien befinden. Wir empfehlen Ihnen, einen Mindestabstand von 0,5-1,0 Metern zu jeglichen leicht entzündlichen Materialien einzuhalten.
• Lassen Sie den Gasgrill mindestens einmal im Jahr von einer hierfür qualifizierten Person warten. Versuchen Sie keinesfalls, die Wartung selbst durchzuführen.
• Jegliche Modifikationen am Gerät können gefährlich sein. Versuchen Sie keine unbefugten Modifikationen an den Hauptkontrolleinheiten wie beispielsweise Gashähnen, Injektoren, Ventilen durchzuführen. Des Weiteren darf von Hersteller oder Kundendienst abgedichtetes Zubehör keinesfalls entfernt oder modifiziert werden.

Einige Händler von Flüssiggas könnten die Gasflasche, welche für den Grill verwendet werden kann, bis oberhalb der eigentlichen Maximalfüllmenge befüllen. Durch diese „Überfüllung“ kann eine gefährliche Situation entstehen, da durch die

„Überfüllung“ im Behälter ein Überdruck entstehen kann. Als Sicherung wird das Druckablassventil des Behälters Gas zur Druckentlastung ablassen. Dieser „Dampf“ ist brennbar und leicht entzündlich. Um diese Gefahr zu minimieren, sollten Sie folgende Sicherheitsmaßnahmen befolgen:

1. Sagen Sie dem Verkäufer, wenn Sie den Behälter befüllen lassen, dass er diesen bis höchstens 80 % der maximalen Kapazität befüllen soll.

2. Wenn Sie einen zusätzlichen Behälter besitzen oder verwenden, oder einen nicht angeschlossenen Behälter haben, sollten Sie diesen niemals in der Nähe oder unter dem Grill oder der Warmhaltebox oder in der Nähe anderer Zünd- oder Wärmequellen aufbewahren.

3. Überprüfen Sie die Gasverbindung mit Seifenlösung auf Undichtigkeiten.
   • Die obere Abdeckung des Grills muss beim Anzünden des Brenners immer geöffnet sein.

4. Verwenden Sie Schutzhandschuhe und stabiles und langes Grillwerkzeug, wenn Sie etwas auf dem Grill zubereiten.
5. Seien Sie auf einen Unfall oder ein Feuer vorbereitet. Sie sollten wissen, wo sich der Erste-Hilfe-Kasten und der Feuerlöscher befinden und wissen, wie man damit umgeht.
6. Bewahren Sie einen Feuerlöscher in Reichweite auf.
7. Wärmen Sie keine ungeöffneten Glas- oder Metallbehälter auf dem Grill auf. Es könnt sich Druck im Inneren des Behälters aufbauen, welcher eine Explosion des Behälters zur Folge haben könnte. Dies könnte möglicherweise zu Sach- und/oder Personenschäden führen.
8. Der Gasgrill wird während der Verwendung sehr heiß. Verwenden Sie Schutzhandschuhe.
9. Halten Sie das Netzstromkabel und den Brennstoffversorgungsschlauch fern von allen heißen Oberflächen.
   • Seien Sie beim Grillen umsichtig.

ENGERIESPARTIPPS

• Öffnen Sie den Deckel des Grills nur für so lange wie notwendig.
• Schalten Sie den Grill, sobald Sie alle Nahrungsmittel zubereitet haben, aus.
• Heizen Sie den Gasgrill maximal für 10-15 Minuten vor (außer bei der ersten Verwendung).
  • Heizen Sie den Grill nicht länger als empfohlen vor.
• Stellen Sie den Grill nicht heißer ein als erforderlich.
• Verbinden Sie den Schlauch und den Regulator mit dem Behälter, der sich auf der linken Seite des Gasgrills befindet. Achten Sie darauf, dass der Behälter sich in einer sicheren Position außerhalb der Reichweite jedweder Hitzequelle befindet. Der Durchmesser des Schlauchs beträgt 8-10 mm. Die Schlauchlänge sollte nicht mehr als 1,5 Meter betragen.

MONTAGE

Nachdem Sie Ihre Gasfl asche käufl ich erworben haben, können Sie mit der Montage Ihres Gasgrills beginnen.

1. Achten Sie darauf, dass Sie die Gasfl asche außerhalb der Reichweite sonstiger Zündquellen wechseln. Positionieren Sie die Gasfl asche auf der linken Seite des Gasgrills und achten Sie darauf, dass der Behälter sich in einer sicheren Position außerhalb der Reichweite jedweder Hitzequelle befindet.
2. Wenn Sie den Grill verwenden möchten, fügen Sie den Regulator in das Ventil der Gasfl asche ein und ziehen Sie ihn fest an.

WARNUNG: Brand- und Explosionsgefahr

Bevor Sie versuchen ihren Gasgrill anzuzünden, lesen Sie sich die Anweisungen und Sicherheitshinweise in Bezug auf das Anzünden durch. Überprüfen Sie den Schlauch vor jeder Verwendung auf Risse, Schnitte oder sonstige Verschleißerscheinungen. Verwenden Sie den Gasgrill keinesfalls, wenn der Schlauch defekt ist.

Achten Sie darauf, dass sich während des Gasfl aschenwechsels keine Zündquellen wie beispielsweise Feuer, Zigaretten, offene Flammen etc. in der Nähe befinden. Das Gerät muss vor dem Wechsel der Gasfl asche ausgeschaltet werden.

• Vergewissern Sie sich, dass der Schlauch nicht verdreht ist, da dadurch der Gasdurchfluss bei der Montage des Gasgrills beeinträchtigt werden kann. Des Weiteren darf der Schlauch nicht zu sehr unter Spannung stehen oder den Grill berühren, da dieser bei der Verwendung sehr heiß werden kann.
• Wählen Sie einen Schlauch aus, der Hitzebeständig gegenüber Temperaturen von über 80 °C ist.
• Der fl exible Schlauch sollte alle 2 Jahre gewechselt werden; wenn nationale Bestimmungen es erfordern, muss er häufiger gewechselt werden.

Wechsel der Gasfl asche

Hinweis: Drehen Sie das Gasventil der Flasche zu (hierfür wird kein Schraubenschlüssel benötigt).

• Wenn Sie die Gasfl asche in die Halterung des Gasgrills einsetzen sollte die Höhe unter 48 cm und die Breite maximal 33 cm betragen.
• Wenn Sie die Gasfl asche außerhalb der Halterung des Grills platzieren sollte die Höhe unter 80 cm und die Breite maximal 3 cm betragen.

Anschluss der Gasfl asche

1. Drehen Sie die orangene Kappe so, dass der Pfeil auf die Lücke in der Abdeckung zeigt.

2. Entfernen Sie die orangene Schutzkappe, indem Sie die Sicherung heraus ziehen. Verwenden Sie keine Werkzeuge. Lassen Sie die Kappe an der Gasfl asche herunterhängen.

3. Stellen Sie sicher, dass der schwarze Dichtungsring sich in dem Ventil der Gasfl asche befin det. Verbinden Sie den Regulator mit dem Ventil.

4. Drehen Sie den Regulator im Uhrzeigersinn und schalten Sie den Gasgrill wie vorgesehen ein.

Gasanschluss Schlauch

Abbildung zur Verbindung von Grill und Schlauch

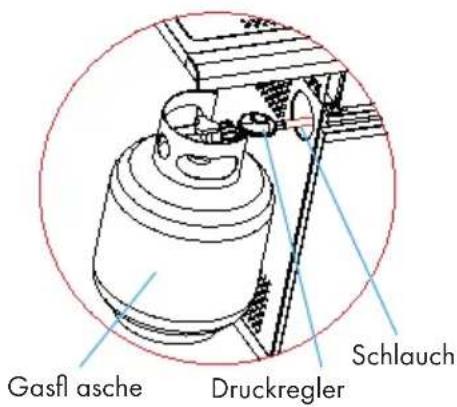

Gasfl asche Druckregler Schlauch

Abbildung zur Verbindung von Gasfl asche, Regler, Grill und Schlauch.

Gasfl asche entnehmen

1. Außer bei 2-Gasfl aschen-Installationen mit Umschaltventil, drehen Sie zunächst den Gashahn zu. Warten Sie, bis der Gasbrenner und die Zündfl amme ausgegangen sind. Bei Installationen mit Umschaltventil, müssen Sie lediglich das Absperrventil der leeren Gasfl asche abdrehen.
2. Setzen Sie die orangene Schutzkappe auf die leere Gasfl asche.

WARNUNG: Verbrennungsgefahr

Der Bereich um den schwarzen Griff wird während der Verwendung des Gasgrills sehr heiß. Seien Sie vorischtig und berühren nicht den schwarzen Bereich.

• Die obere Abdeckung des Grills muss beim Anzünden des Brenners geöffnet sein.
- Achten Sie darauf, dass sich Ihr Gesicht beim Anzünden nicht direkt über dem Gasgrill befindet.

Kontrollierte Gaszündungssteuerung

1. Wenn alle Gassteuerungen ausgeschaltet in der Position „OFF“ sind, drehen Sie das Gasflaschenventil am Regulator auf.
2. Zum Erzeugen eines Funkens müssen Sie den Gasregler (A) drücken und für 3-5 Sekunden in dieser Position halten, um den Gasstrom zu ermöglichen.
3. Drehen Sie den Gasregler nun entgegen dem Uhrzeigersinn auf die Position „HI“ (B). So kann ein Funken am Anzündrohr der Brenners entstehen.
4. Sie werden ein „Einrasten“ des Zünders hören und eine orangene Flamme wird aus dem Anzündrohr des Brenners auf der linken Seite des Brenners (D) heraus kommen.
5. Halten Sie den Gasregler (A) nach hören des „Einrastens“ für weitere zwei Sekunden, so dass der Gasstrom in das komplette Brennerrohr (E) hinein fließen kann und das Anzünden dadurch gewährleistet wird.
6. Wenn der Brenner an ist, werden sich benachbarte Brenner, deren Steuerung in der Position „HI“ ist, ebenfalls entzünden.
7. In der Position „HI“ sollte die Brennerflamme circa 12-20 mm lang sein, mit einem minimalen Anteil an orangener Flamme. Drehen Sie den Gasregler komplett gegen den Uhrzeigersinn, wenn Sie die kleinste Flamme haben möchten.

HINWEISE

• Sollten Sie beim Anzünden des Gasgrill Schwierigkeiten haben, obwohl Sie die oben genannten Schritte befolgt haben, kontaktieren Sie den Hersteller des Geräts oder den Kundendienst.
• Wenn der automatische Anzünder nicht verwendet werden kann, entnehmen Sie bitte das Grillgitter und den Hitzeverteiler (Heizplatte) und drehen Sie das Ventil gegen den Uhrzeigersinn auf 90°, um den Grill mit einem Grill-Feuerzeug in einer Distanz von 5mm zum Brennerloch anzuzünden. Setzen Sie anschließend Grillgitter und Hitzeverteiler (Heizplatte) wieder ein. Bitte tragen Sie währenddessen hitzebeständige Schutzhandschuhe.

REINIGUNG UND PFLEGE

1. Schalten Sie den Brenner für 15-20 Minuten an. Lassen Sie das Gerät vor der Reinigung vollständig abkühlen.
2. Die Grillgitter sollten regelmäßig in Seifenwasser eingeweicht und abgewaschen werden.

3. Die inneren Oberflächen der Grillabdeckung sollten ebenfalls mit heißem Seifenwasser abgewaschen werden. Verwenden Sie zum Entfernen von hartnäckigen Flecken eine Drahtbürste, Stahlwohle oder einen Scheuerschwamm.

4. Überprüfen Sie regelmäßig, ob der Brenner frei von Insekten und Spinnen ist, welche das Gassystem verstopfen und so den Gasstrom behindern könnten. Reinigen Sie die Venturi-Rohre mit äußerster Sorgfalt und achten Sie darauf, dass diese nicht blockiert sind. Wir empfehlen Ihnen, hierfür einen Pfeifenreiniger zu verwenden.

Jegliche Modifikationen an dem Gerät sind gefährlich und deshalb verboten.

FEHLERBEHEBUNG

Problem Mögliche Ursache Prävention/Lösung
Gas leckt aus dem Schlauch.	Der Schlauch ist beschädigt.	Drehen Sie das Gas an der Gasflasche ab. Überprüfen Sie, ob der Schlauch Schnitte oder Risse aufweist. Ersetzen Sie den Schlauch. Überprüfen Sie die Gasflasche und den Regulator. Machen Sie den Seifenwassertest.
Gas tritt aus der Gasflache aus.	Mechanisches Versagen oder falsche Handhabung.	Drehen Sie das Absperrventil der Gasflasche zu.
Gas tritt aus dem Ventil der Gasflasche aus.	Mechanisches Versagen oder falsche Handhabung.	Drehen Sie das Absperrventil der Gasflasche zu. Bringen Sie die Gasflasche zum Händler zurück.
Gas tritt zwischen der Gasflasche und dem Regulator aus.	Falsche Installation, keine feste Verbindung, defekter Dichtungsring.	Drehen Sie das Absperrventil der Gasflasche zu. Entfernen Sie den Regulator und überprüfen Sie den Dichtungsring auf sichtbare Schäden. Machen Sie den Seifenwassertest.
Feuer kommt aus dem Bedienfeld heraus.	Feuer im Bereich des Brenners auf Grund von einer teilweisen Blockierung.	Drehen Sie den Gasregler am Grill in die Position „OFF“ und drehen Sie das Absperrventil der Gasflasche zu. Nachdem das Feuer aus und der Grill abgekühlt ist, entnehmen Sie den Brenner und überprüfen Sie, ob sich ein Spinnennest oder Rost darunter befindet. Siehe Abschnitt „Reinigung und Pflege“ und die Montageanleitung des Grills.
Fettbrand oder sehr hohe Flammen oberhalb der Grilloberfläche.	Zu viele Fettrückstände im Bereich der Brenner.	Drehen Sie die Gasflasche zu . Lassen Sie die Haube geöffnet, um die Flammen erlischen zu lassen. Nachdem Abkühlen Essensreste und Fettrückstände aus dem Bereich der Brennkammer entfernen.
Brenner geht mit Verwendung des Zünders nicht an (Gasproblem).	Falscher Brenner wird angezündet.	Siehe Abschnitt „Grill anzünden“.
	Brenner ist nicht mit dem Kontrollventil verbunden.	Vergewissern Sie sich, dass die Ventile sich in den Brennerrohren befindet.
	Brenner ist blockiert.	Vergewissern Sie sich, dass die Brennerrohre nicht mit Spinnweben oder ähnlichem blockiert werden. Sie Abschnitt „Reinigung und Pflege“.
Brenner geht mit Verwendung des Zünders nicht an (Gasproblem).	Kein Gasstrom	Überprüfen Sie, ob die Gasflasche leer ist. Sollte die Gasflasche nicht leer sein, siehe Problem „Plötzlicher Abfall des Gasdrucks“.
	Gassperre an der Kupplungsmutter der Gasflasche	Drehen Sie den Gasregler am Grill in die Position „OFF“ und drehen Sie das Absperrventil der Gasflasche zu. Entfernen Sie die Kupplungsmutter von der Gasflasche. Drehen Sie sie wieder auf die Gasflasche und versuchen Sie es erneut.
	Kupplungsmutter und Gasflasche sind nicht richtig miteinander verbunden.	Drehen Sie die Kupplungsmutter mit einer halben bis einer dreiviertel Umdrehung.
Brenner geht mit Verwendung des Zünders nicht an (Elektrisches Problem).	Elektrode ist zerbrochen oder kaputt.	Ersetzen Sie die Elektrode.
	Die Spitze der Elektrode befindet sich nicht in der richtigen Position.	Reinigen Sie die Drähte und Elektroden mit Reinigungsal-kohol und Reinigungstupfern.
	Drähte und/oder Elektroden sind mit Nahrungsmittelrückständen verschmutzt.	Verbinden Sie die Drähte wieder oder ersetzen Sie die Elektrode/Drahtverbindung. Überprüfen Sie die Isolierung der Drähte und die Verbindung, Ersetzen Sie die Drähte, wenn die Isolierung kaputt ist.
	Drähte sind lose oder nicht verbunden.	Schließen Sie die Drähte wieder an oder tau-schen Sie die Elektrode/Draht-Baugruppe aus.
	Die Drähte werden zwischen Zünder und Elektrode kurzgeschlossen.	Ersetzen Sie den Draht des Zünders.
	Es entsteht kein Funken.	Untersuchen Sie die Drahtisolierung und korrekte Verbindung. Ersetzen Sie die Drähte, wenn die Isolierung beschädigt ist.
Der Brenner entzündet sich nicht.	Siehe Problem „Fettbrand oder sehr hohe Flammen oberhalb der Grilloberfläche“.	Siehe Problem „Fettbrand oder sehr hohe Flammen oberhalb der Grilloberfläche“.
Plötzlicher Abfall des Gasdrucks	Fettansammlung	Reinigen Sie die Brenner und das Innere des Grills.
	Überschüssiges Fett im Fleisch	Entfernen Sie das Fett vor dem Grillen vom Fleisch.
	Zu hohe Temperatur	Drehen Sie den Gasregler niedriger.
Flammen schlagen heraus.	Starker oder böiger WindWenig GasNiedriger Gasstrom	Drehen Sie Grillöffnung in den Wind oder erhöhen Sie die Flammengröße.Füllen Sie die Gasflasche auf. Siehe Problem „Plötzlicher Abfall des Gasdrucks“.
Widerkehrender Fettbrand	Fett hat sich in Nahrungsresten rund um den Brenner angesammelt.	Drehen Sie den Gasregler in die Position „OFF“ und drehen Sie das Absperrventil der Gasflasche zu. Lassen Sie die Abdeckung geschlossen und lassen Sie das Feuer ausgehen. Reinigen Sie den Grill nach dem Abkühlen.
Flammenrückschlag	Brenner und Brennerrohre sind blockiert.	Drehen Sie den Gasregler in die Position „OFF“ und drehen Sie das Absperrventil der Gasflasche zu. Reinigen Sie den Brenner und/oder die Brennerrohre. Siehe Abschnitt „Reinigung und Pflege“.
Aufflackern	Fettansammlung	Reinigen Sie die Brenner und das Innere des Grills.
	Überschüssiges Fett im Fleisch	Entfernen Sie das Fett vor dem Grillen vom Fleisch.
	Zu hohe Temperatur	Drehen Sie den Gasregler niedriger.
Gasflasche kann nicht befüllt werden.	Einige Gashändler haben ältere Fülldüsen mit abgenutztem Gewinde.	Wechseln Sie Ihren Gashändler.
Ein Brenner geht auch durch die anderen Brenner nicht an.	Fettansammlung oder Nahrungsreste am Ende des Vernetzungsrohrs.	Reinigen Sie das Vernetzungs-rohr mit einer Drahtbürste.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

- Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

- Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de

- Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

- Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

Dear Customer,

Please remove this part before assembly! Bitte entfernen Sie dieses Teil vor der Montage!

8

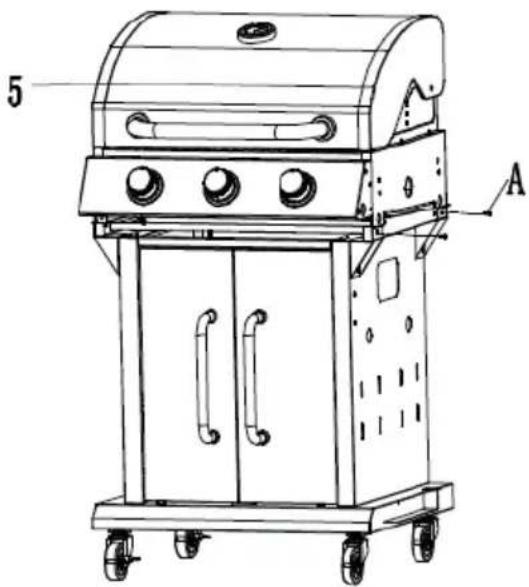

5 A

9

AX4

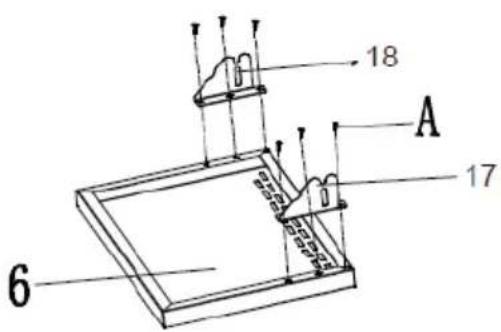

18 A 17 6

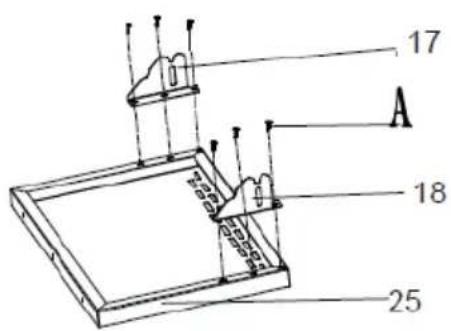

17 A 18 25

10

A X 12

Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne WWW.KLARSTEIN.FR

Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne WWW.KLARSTEIN.FR

Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne WWW.KLARSTEIN.FR

FABRICANT ET IMPORTATEUR (GB)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
