MODE D'EMPLOI GSE 5501 DSG Güde
Traduction du mode d'emploi d'origine Générateur électrique
FRANÇAIS Veuillez dire avec soin le mode d'emploi avant la mise en service

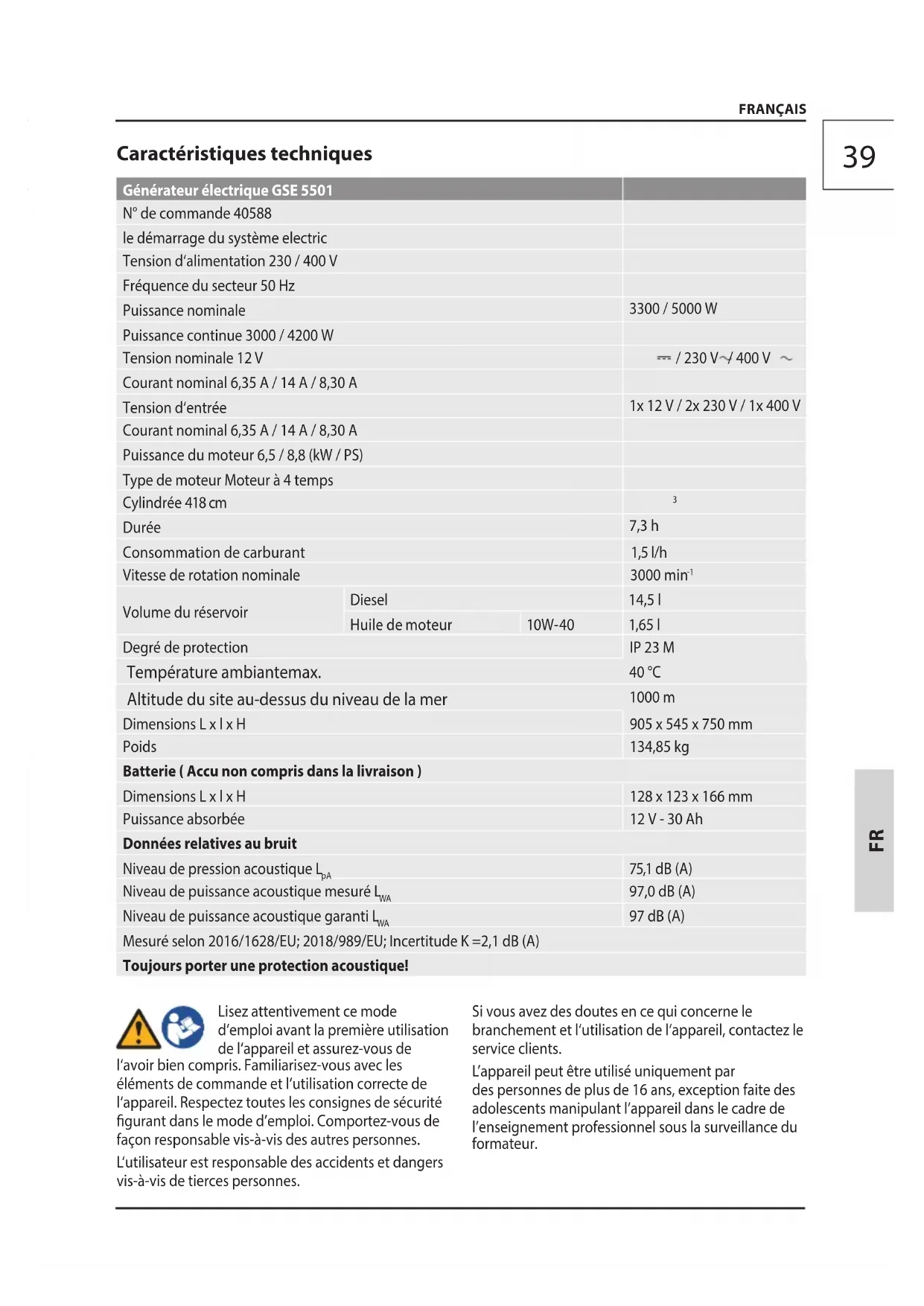

| Générateur électric GSE 5501 | |
| N° de commande 40588 | |
| le démarriage du système electric | |
| Tension d'alimentation 230 / 400 V | |
| Fréquence du secteur 50 Hz | |
| Puisance nominale | 3300 / 5000 W |
| Puisance continue 3000 / 4200 W | |
| Tension nominale 12 V | = / 230 V~/ 400 V ~ |
| Courant nominal 6,35 A / 14 A / 8,30 A | |
| Tension d'entrée | 1x 12 V / 2x 230 V / 1x 400 V |
| Courant nominal 6,35 A / 14 A / 8,30 A | |
| Puisance du moteur 6,5 / 8,8 (kW / PS) | |
| Type de moteur Moteur à 4 temps | |
| Cylindrée 418 cm | 3 |
| Durée | 7,3 h |
| Consommation de carburant | 1,5 l/h |
| Vitesse de rotation nominale | 3000 min-1 |
| Volume du réservoir | Diesel | 14,5 l |
| Huile de moteur | 10W-40 | 1,65 l |
| Degré de protection | IP 23 M |
| Température ambientemax. | 40 °C |
| Altitude du site au-dessus du niveau de la mer | 1000 m |
| Dimensions L x I x H | 905 x 545 x 750 mm |
| Poids | 134,85 kg |
| Batterie (Accu non compris dans la livraison) |
| Dimensions L x I x H | 128 x 123 x 166 mm |
| Puisance absorbée | 12 V - 30 Ah |
| Données relatives au bruit |
| Niveau de pression acoustique LpA | 75,1 dB (A) |
| Niveau de puissance acoustique mesuré LwA | 97,0 dB (A) |
| Niveau de puissance acoustique garanti LwA | 97 dB (A) |
| Mesuré selon 2016/1628/EU; 2018/989/EU; Incertitude K =2,1 dB (A) |
| Toujours porter une protection acoustique! |
Lisez attentivement ce mode d'emploi avant la première utilisation de l'appareil et assurez-vous de
I'avoir bien compris. Familiarisez-vous avec les éléments de commande et l'utilisation correcte de l'appareil. Respectez toutes les consignes de sécurité figurant dans le mode d'emploi. Comportez-vous de façon responsable vis-à-vis des autres personnes.
L'utilisateur est responsable des accidents et dangers vis-à-vis de hierces personnes.
Si vous avez des doutes en ce qui concerne le branchement et l'utilisation de l'appareil, contactez le service clients.
L'appareil peut etre utilise uniquement par des personnes de plus de 16 ans, exception faite des adolescents manipulant l'appareil dans le cadre de I'enseignement professionnel sous la surveillance du formateur.
Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) avec capacités physiques, sensorielles ou psychiques réduites ou avec des connaissances ou experience insuffisantes.
Veillez à ce que les enfants ne jouent pas avec l'appareil.
Ce groupe de courant est conçu exclusivement pour faire fonctionner des dispositifs électriques dont la puissance maximale est située dans l'étendue des données de puissance du générateur. Il est nécessaire de prendre en considération le courant de démarrage plus fort des apparciels à induction.
Le générateur est destiné à faire fonctionner des apparciels courants ohmiques et à induction, tels que chaînes lumineuses, outils manuels électriques (perceuses, scie à chaine électrique, compresseurs).
En cas de branchement à un dispositif stationnaire tel que chauffage, alimentation électrique, dispositif de climatisation ou pour l'alimentation des mobile-homes, consultez unElectricien et le fabricant de chauffage pour obtenir des conseils de branchement et de mise à la terre.
Le fabricant décline toute responsabilité en cas de non-respect des règles en vigueur et des dispositions indiquées dans ce mode d'emploi.
Le fabricant fournit et a encastré un dispositif de protection „Compartment de protection avec équilibrage du potentiel".
Pour dissiper les charges statiques, le boitier doit etre mis à la terre.
Nous attirons votre attention sur le fait que la construction de nos disposits n'est par prévue pour une utilisation professionnelle,artisanale ou industrielle. Le fabricant décline toute responsabilité en cas de son'utilisation dans des exploitations professionnelles,artisanales ou industrielles ou activités similaires.
L'appareil ne doit être utilisé que dans un état technique parfait, en tenant compte de toutes les indications de sécurité.
Risques résiduels
Malgré l'utilisation correcte et le respect de toutes les règles de sécurité, des risques résiduels peuvent subsister.
Risqued'incendie!
Ne faites jamais fonctionner l'appareil à proximé des matières légèrement inflammables.
Le carburant est hautement inflammable.
Conservez le carburant uniquement dans des recipients adequats.
Ravitailliez toujours à l'extérieur, jamais à proximé de flammes ou cigarettestes allumées.
Ravitailliez avant demettre l'appareil en marche. Il est interdit de ravitailler ou d'ouvrir le réservoir lorsque le moteur est en marche ou encore chaud.
Après l'utilisation, laissez l'appareil refroidir au moins 10 minutes avant de ravitailler en carburant.
Veillez à ne pas faire déborder le carburant. Si le carburant déborde, il est interdit demettre le moteur en marche.Nettoyez l'endroit souillé et evitez tout essai de mise en marche tant que les vapeurs de carburant ne sont pas evacuées..
Resserrez tous les capots et fermetures sur le réservoir à carburant et sur les conteneurs.
Videz le réserve de carburant exclusivement à l'extérieur
Risque d'intoxication!
Les gaz d'échévement, les carburants et produits de graissage sont toxiques. La respiration des gaz d'échévement peut être mortelle!
Ne faites pas fonctionner l'appareil dans un espace fermé où peuvent s'accumuler les gaz dangereux de l'oxyde de carbone.
Danger de brûlures!
Certaines pieces de l'appareil chauffent fortement pendant le fonctionnement. Ne touche pas les pieces chaudes, telles que moteur et amortisseur de bruit.
Le contact avec les parties chaudes peut provoquer des brûlures.
Ne touchez pas les pieces chaudes, telles que moteur et amortisseur de bruit.
Laissez le dispositif refroidir à la fin du service.
Risque d'électrocution.
Le contact électrique direct peut provoquer une électrocution
Ne pas toucher avec les mains humides.
Endommagement de I'audition.
Un séjour prolongé à proximé immediate de l'appareil en service peut endommager l'audition. Portez une protection auditive!
Conduite en cas d'urgence
Effectuez les premiers gestes de secours et appelezrapidement les premiers secours. Protegez le blessedeutres blessures et calmez-le.Si vous appelez lessecours, fournissez les renseignements suivants: 1. Lieud'accident,2.Type d'accident,3.Nombre deblessés,4.Type de blessure
Branchement, installation et fonctionnement.
AVR
AVR La régulation automatique de la tension veille à ce que la variation de la tension du générateur reste dans l'étendue des valeurs garanties par la centrale électrique.
Attention: Contrôlez avant l'utilisation si l'appareil convient à l'utilisation avec le générateur. Les données techniques de l'appareil doivent toujours correspond aux données et aux consignes de sécurité du générateur.
Pour les dispositifs à commandelectronique, il est nécessaire de se renseigner préalablement auprès du fabricant (HIFI, ordinateur, TV, cameras, outils manuels électroniques avec régulation continue ou chargeurs), car le générateur électrique ne produit pas de sinusoi-de parfaite (pour cause de moteur à combustion).
Pour cause de variation eventuelle de tension, nous recommendons de ne pas brancher des dispositifs électroniques tels qu'appareils HIFI, télévisions, ordinateurs - risque d'endommagement!
Branchez l'appareil seulement lorsque le générateur tourne à plein régime. Avant d'arrêté le générateur, débranchez l'appareil.
Ne branchez jamais un deuxième apparéil lorsqu'il y a déjà un apparéil de branché. Ceci provoque des écarts pouvant détruire les dispositifs à commande électronique.
Le point critique d'un apparéil à induction est la puissance absorbée lors du démarrage de l' apparéil. La puissance absorbée peut s'élever à jusqu'à 3-5 fois de puissance nominale qui doit absolument être prise en compte.
Consignes de sécurité générales
Avertissement
Lisez toutes les consignes et instructions de sécurité. Le non-respect des consignes indiquées ci-dessous peut entrainer une électrocution, un incendie et / ou des blessures graves. Conservez toutes les consignes et instructions de sécurité pour une utilisation ultérieure.
Eloignez les enfants et autres personnes à une distance de sécurité de l'appareil électrique. La distance de sécurité minimale s'éleve à 5 metres.
Ne laissez jamais les enfants manier l'appareil. Ne laissez jamais des adultes utiliser l'appareil sans formation préalable.
Portez des accessoires de protection personnel.
Ne branchez jamais deux générateurs ensemble.
Le réglage du moteur et de l'appareil ne doit pas été modifié.
Il est strictement interdit de démonter, modifier et retirer les dispositifs de protection placés sur la machine ou d'y placer des dispositifs de protection rangers.
Il est interdit d'utiliser l'appareil si les dispositifs de protection sont defectueux ou endommages. Il ne placez les pieces usées ou endommages.
Le carburant est hautement inflammable. Ravitailliez unquently lorsque le moteur est eteint. Ravitailliez always to l'extérieur, jamais a proximite de flammes ou cigarettes allumées. Veillez à ne pas faire déborder le carburant. Si le carburant déborde, il est interdit demettre le moteur en marche. Nettoyez l'endetroit souillé et évitez tout essai de mise en marche tant que les vapeurs de carburant ne sont pas evacuées..
Les produits pétroliers ne doivent pas rentrer en contact avec la peau, les yeux et les vêtements.
Certaines pieces de l'appareil chauffent fortement pendant le fonctionnement. Ne touche pas les pieces chaudes, telles que moteur et amortisseur de bruit. Le contact avec les parties chaudes peut provoquer des brûlures. Veuillez respecter les mises en garde figurant sur l'appareil.
Les gaz d'échévement, les carburants et produits de graissage sont toxiques. Ne faites pas fonctionner l'appareil dans un espace fermé où peuvent s'accumuler les gaz dangereux de l'oxyde de carbone. Si le générateur doit être mis en service dans des pieces bien aérées, les gaz d'échévement doivent être evacués directement à l'extérieur par un tuyau d'évacuation.
AVERTISSEMENT! Meme lors de l'utilisation d'un tuyau d'évacuation des gaz, des fuites de gaz toxiques peuvent se produit. Pour cause de danger d'incendie, le tuyau d'évacuation des gaz ne doit jamais être dirigé vers des matières inflammables. Sécurité électrique
Avant utilisation de l'appareil et de son équipement électrique (y compris les cables et les connecteurs), vérifie qu'il n'est pas défectueux.
Le groupe electrogène ne doit pas etre connec- te à d'autres sources d'alimentation, telles que l'alimentation des entreprises de distribution d'energie. Dans certains cas, lorsqu'une connexion de reserve aux systèmes electriques existants est prevue, celle-ci ne peut etre effectuée que par un electricien qualifie prenatal en compte les différences entre les équipements utilisés utilisant le réseau public et le fonctionnement du groupe electrogène.
Ne branchez l'appareil à aucune autre source d'énergie. Ne raccordez pas l'appareil au réseau domestique.
L'alimentation electrique et les appareils y étant branchés doivent être dans un état irréprochable
La protection contre les décharges électriques dépend des fusibles qui sont spécialement calibrés pour le générateur d'électricité. Ceux-ci ne peuvent être replacés que par des fusibles affichtant une valeur et des caractéristiques égales.
Du fait des charges mécaniques élevées, utilisez uniquement des flexibles en caoutchouc résistants (conformes à la norme IEC 60245-4) ou des flexibles comparables.
à l'extérieur, utilisez seulement les rallonges homologues et marquées de façon ajustate (H07RN...).
Si vous utilise des rallonges ou des reseaux de distribution mobiles, la valeur de la résistance ne doit pas dépasser 1,5 Ω.
En cas d'utilisation de rallonges, leur longueur totale ne doit pas dépasser pour 1,5 mm2 50 m, pour 2,5 mm² 100 m
Le fabricant fournit et a encastré un dispositif de protection „Compartment de protection avec équilibrage du potentiel".
Pour dissiper les charges statiques, le boitier doit etre mis à la terre.
AVERTISSEMENT! Les reglementations locales en matière de sécurité électrique doivent être respectées
AVERTISSEMENT! Tenez compte des exigences et des mesures de précaution lors de la restauration d'une installation conformément aux mesures de protection de la presente annexe et des directives applicables.
Avant la mise en service
Pour une mise en marche en toute sécurité, l'utilisateur doit avoir connaissance des conditions d'utilisations des fonctions et positions de l'objet de commande et de l'affichage ou du compteur. Consultez les pages d'illustrations au début du manuel. Utilisez l'appareil uniquement en état parfait. Avant toute utilisation, réalisez un contrôle visuel. Contrôlez sur tout les dispositifs de sécurité, les éléments de commande électriques, les circuits électriques et contrôle également l'état et le serrage des boulonnages. Remplacez eventuellesment les pieces endommagées avant l'utilisation.
L'appareil peut être utilisé seulement en position de travail (surface droite), sinon, le carburant ou l'huile peut fuiir et le graissage ne serait plus assure.
Démarrer le moteur
Le générateur est équipé d'une protection contre le niveau d'huile bas. Lorsque le niveau d'huile est trop bas, il est impossible demettre le générateur en marche (en cas d'essay de démarrage, le témoin du contrôle d'huile s'allume).
AVERTISSEMENT: En demarrant avec le démarreur à cable, prenez garde à ne pas vous blesser la main avec le retour de cable soudain occasionné par le démarriage du moteur. Portez des gants de protection!
Fonctionnement
Les générateurs peuvent être sollicités jusqu'à leur puissance nominale uniquement lorsqu'ils se trouvent dans leurs conditions ambiantes nominales.
Le dispositif ne doit pas etre exposé à l'humidité ou à la poussière. La température ambiente admissible est de -10^ à +40^ ,hauteur 1000 m au-dessus de la mer, humidité relative: 90% (non condensable) Le non-respect de ces valeurs peut entraîner une perte de performances.
Protection contre la surcharge
Le générateur est équipé d'une protection contre la surcharge. Celui-ci étèint ses prises de courantès lorsqu'une surcharge est constatée. Attention! Si cette situation se produit, réduisez la puissance électrique du générateur que vous prenez du générateur ou retirez les apparils défectueux y étant raccordés.
Placez toujours l'appareil sur une surface droite et solide! Il est interdit de returner ou d'incliner ou de transporter le générateur pendant le service.
N'ouvre jamais le générateur.
Arrétez immédiatement l'appareil en cas de :
- le moteur tourne de façon mouvementée ou non uniforme
- en cas de chute de la puissance de sortie électrique
- surchauffe de l'appareil branché
- vibrations excessives du générateur
-étincelles
- apparition de fumée ou de feu
- vibrations ou bruit inhabituels
- moteur parait surcharge ou préta défaillir
Transport et stockage
Veuillez sécuriser l'appareil pendant le transport afin d'éviter qu'il glisse ou bascule.
Veillez à éviter des fuites de carburant ou d'huile lors du transport.
Pour transporter la machine, utilisez uniquement le dispositif de transport.
Stockez l'appareil à un endroit sec.
Ne rangez pas l'appareil dans des pièces fermées immédiatement après le travail, laissez-le refroidir à l'extérieur.
Symboles
Attention!
Avertissement - surfaces chaudes! Risque de brûlure!
Avertissement : tension électrique dangereuse
Pour réduire le risque de blessures, lisez la notice d'utilisation.
Portez une protection auditive!
Portez des lunettes de protection!
Metre à la terre avant utilisation
Portez une protection auditive!
Avant tout travail sur le moteur, arrêtez et retirez l'antiparasite de la bougie d'allumage.
Risque d'explosion!
Ravitailliez uniquely sometime he moteur est eteint.
Risque d'intoxication!
Risque d'intoxication! Utilisez l'appareil uniquement à l'extérieur, jamais dans des pieces fermées ou mal ventilées.
Défense de fumer, feu ouvert interdit.
Les protégér contre l'humidité. Ne pas exposer la machine à la pluie.
Eloignez les enfants et les personnes non autorises de l'appareil.
Courant alternative
Courant continu
Déposez les appareils défectueux et/ou destinés à liquidation au centre deramassage correspondant.
Éliminer l'huile usagée en respectant les imperatifs écologiques.
Veilze à ce que les produits petroliers ne pénétrent pas dans le sol.
symbole CE
Entretien
Avant tout travail sur le moteur, arrêtez-le et retirez l'antiparasite de la bougie d'allumage. Attendez que l'appareil refroidisse.
Avant toute utilisation, réalisé un contrôle visuel.
En cas de vidange complete du réservoir par l'utilisation de tout son contenu, veillez contacter un garage spécialise ou une société de service pour la purge d'air du moteur diesel
Contrôlez surtout les dispositifs de sécurité, les éléments de commande électriques, les circuits électriques et contrôle également l'état et le serrage des boulonnages.
Maintenez la machine et en particulier les orifices d'aération propres. Ne pulverisez jamais d'eau sur l'appareil!
N'utilisez pas de dissolvants ou des liquides inflammbles ou toxiques pour nettoyer les plastiques. Utilisez uniquement un chiffon humide.
Les réparations et travaux non décrits dans ce mode d'emploi doivent être effectuels uniquement par un personnel qualifié/agréé.
Utilisez uniquement des accessoires et des pieces de rechange d'origine.
Seul un apparéil régulièrement entretenu et réparé peut donner satisfaction. Un entretien insuffisant peut engendrer des accidents et des blessures.
En cas de besoin, vous trouvez la liste des pieces détachées sur les pages web www.guide.com.
Liquidation
Déposez les apparèils défectueux et/ou destinés à liquidation au centre de ramassage correspondant.
Les piles, l'huile, le diesel et les substances similaires ne doivent pas etre rejetes dans I'environnement
Veillez à ce que les produits petroliers ne pénétre pas dans le sol.
Ne pas jeter les batteries déchargees avec les ordures menagères. Les amener à un point de collecte prévu à cet effet pour une élimination conforme aux prescriptions environnementales nationales ou locales.
Garantie
La durée de la garantie est de 12 mois en cas d'utilisation industrielle et de 24 mois pour le consommateur final. La période de garantie commence à courir à compter de la date d'achat de l'appareil.
La garantie concerne exclusivement les imperfections provoquées par le défaut du matériel ou le défaut de
fabrication. En cas de réclamation pendant la durée de la garantie, il est nécessaire de joindre l'original du justificatif d'achat avec la date d'achat.
La garantie n'inclut pas une utilisation non-conformete telle que surcharge de l'appareil, utilisation de la force, dommage par intervention étrangère ou objets étrangers. Le non-respect du mode d'emploi et du mode de montage ainsi que l'usure normale ne sont pas non plus inclus dans la garantie.
Nos you informons que I'appareil doit etre tourné pendant la durée de la garantie ou après la garantie dans son emballage d'origine. Cette mesure permect d'eviter efficacement tout dommage inutile lors du transport. L'appareil est protégé de façon optimale seulement dans l'emballage d'origine et son traitement continu est ainsi assured.
Service
Vous avez des questions techniques? Une réclamation? Vous avez besoin de pieces détaches ou d'un mode d'emploi? Nous vous aiders rapidement et sans paperasserie inutile par l'intémidaire de nos pages Web www.guide.com dans la rubrique Service. Aidez-nous pour que nous puissions vous aider. Pour identifier votre apparéil en cas de réclamation, nous avons besoin du numéro de série, du numéro de produit et de l'année de fabrication. Toutes ces informations se trouvent sur la plaque signalétique.
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Plan des révisions et de l'entretien
Les réparations et travaux non décrits dans ce mode d'emploi doivent être effectuels uniquement par un personnel qualifié agré. Utilisez uniquement des accessoires et des pieces de rechange d'origine.
| Période d'entretien régulière Avant | cha-que mise en marche | Après 1 mois | Après 3 mois ou 50 heures de fonction- nement. | Après 6 mois | Après 12 mois |
| Huile de moteur (10W-40) | Contrôle | ✓ | | | | |
| Remplacement | | ✓ | | ✓ | |
| Tuyau d'essence Système d'échévement Démarreur à câble | Contrôle | ✓ | | | | |
| Filtre à air | Nettoyage | | | ✓ | | |
| Remplacement | | | ✓ | ✓ | |
| Filtre diesel Nettoyage | | | | ✓ | |
| Batterie Contrôle | | | ✓ | | |
Conseil: Afin d'assurer le fonctionnement fiable du générateur électric, nous recommendons d'utiliser l'additif dans le carburant et de procéder à 2-3 marches d'essay après une inutilisation prolongée.
Résolution d'une panne
| Panne | Cause | Suppression |
| Le moteur ne démarre pas. | Manque de carburant. Ravitailliez en carburant |
| Mauvais carburant, Stockage sans vidange du réservoir diesel | Vidangez le réserve de carburant et le carburateur. Faire le plein de diesel |
| Manque d'huile dans le moteur Complétez huile |
| L'appareil ne repose pas sur une surface droite Signalement du manque d'huile | Placez l'appareil sur une surface droite |
| Le moteur tourne de façon irrégulière. | Air dans le tuyau de carburant Purger l'air | du générateur électrique |
| Mauvais carburant Vérifiez si le carburant | utilisé est correct. |
| Le générateur ne produit aucun courant. | Court-circuitCâble défectueuxCâble desserré | C'est un défaut que vous ne pouvez pas supprimer vous-même. Contactez le service GÜDE. |
| Le moteur s'accritte.. | Courant de démarrage trop important | Utilisez un apparéil plus petit |
| Câble trop long Raccourcissez le cable | |
| E-start sans fonction. | Batterie déchargée ou défectueuse | Rechargez ou remplacez la batterie |
Dati tecnici
Nous déclarons par la presente, que les apparciels indiqués ci-dessous répondent, du point de vue de leur conception, construction et réalisation ainsi que leur mise sur le marché, aux exigences fondamentales en matière de santé et d'hygiene des directives CE.
Toute modification de l'appareil non autorisé entraine la perte de validité de la presente déclaration.
