MANUAL DE USUARIO GSE 5501 DSG Güde

Limpieza/mantenimiento

Transporte/almacenamiento

El motor debe llenarse con aceite de motor antes de la primera puesta en marcha. Com

pruebe el nivel de aceite antes de cada puesta en marcha. 10W-40 StromerzeugerGSE 5501 DSG 8A 8A 8A

Por razones de aseguramiento de la calidad, cada dispositivo se somete a una prueba de funcionamiento y se llena con aceite de motor. Antes del transporte, el aceite se purga de nuevo, pero puede haber restos de aceite de motor en la varilla. No obstante, por favor, compruebe cuidado- samente el nivel de aceite y rellene el aceite del motor.

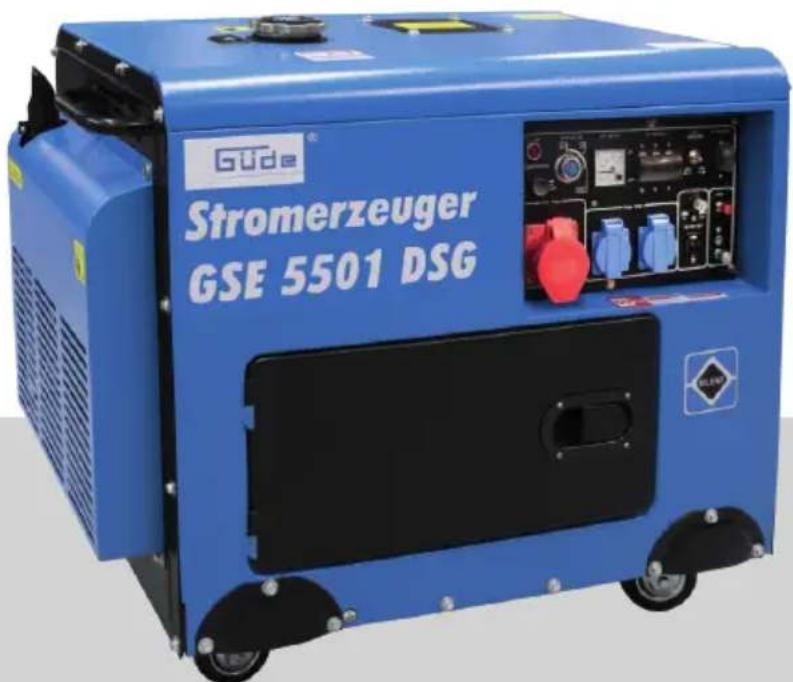

Datos técnicos Generador eléctrico GSE 5501 Número de artículo 40588 Sistema de arranque electric Tensión de red 230 / 400 V Frecuencia de la red 50 Hz Potencia nominal 3300 / 5000 W Potencia continua 3000 / 4600 W Tensión nominal 12 V / 230 V / 400 V Corriente nominal 6,35 A / 14 A / 8,30 A Tensión de salida 1x 12 V / 2x 230 V / 1x 400 V Corriente nominal 6,35 A / 14 A / 8,30 A Potencia del motor 6,5 / 8,8 (kW / PS) Tipo de motor Motor de 4 tiempos Cilindrada 418 cm

Duración 7,3 h Consumo de combustible 1,5 l/h Velocidad nominal 3000 min

Capacidad del tanque Diésel 14,5 l Aceite de motor 10W-40 1,65 l Clase de protección IP 23 M Temperatura ambiente máxima. 40 °C Altitud del sitio sobre el nivel del mar 1000 m Dimensiones La x An x Al 905 x 545 x 750 mm Peso 134,85 kg Batería (batería no incluida en la entrega) Dimensiones La x An x Al 128 x 123 x 166 mm Potencia 12 V - 30 Ah Datos de ruido Nivel de potencia acústica L

75,1 dB (A) Nivel de potencia acústica medido L

97,0 dB (A) Nivel de potencia acústica garantizado L

97 dB (A) Medido de acuerdo con 2016/1628/UE; 2018/989/UE; incertidumbre K =2,1 dB (A) ¡Utilizar protección auditiva! Utilice el dispositivo únicamente después de haber leído y comprendi- do en detalle este manual de instrucciones. Familiarícese con los elementos de mando y el uso adecuado del dispositivo. Tenga en cuenta todas las instrucciones de seguridad incluidas en el manual. Actúe de manera responsable con el resto de personas. El operario es responsable en caso de accidentes o peligros respecto a terceros. En caso de duda acerca de la conexión y el manejo del dispositivo, póngase en contacto con el servicio de atención al cliente. Solo personas que ya hayan cumplido los 16 años de edad pueden utilizar el dispositivo. Una excepción será el uso por parte de adolescentes en caso de formación profesional para conseguir su capacitación bajo la supervisión de un instructor.89 ESPAÑOL

Este dispositivo no es apto para su uso por parte de personas (incluyendo niños) con capacidades físicas, sensoriales o mentales limitadas o con falta de expe- riencia/conocimientos. Deberá supervisarse a los niños para garantizar que no jueguen con el dispositivo. Uso previsto Este grupo electrógeno ha sido diseñado exclusi- vamente para operar dispositivos eléctricos cuya potencia máxima está dentro de las especicaciones de potencia del generador. Se debe tener en cuenta una corriente de arranque mayor a partir de consumi- dores inductivos. El generador ha sido diseñado para operar consumi

dores óhmicos e inductivos convencionales como, p. ej., cadenas de luces, herramientas eléctricas manuales (taladros, sierras eléctricas de cadena, compresores, etc.). Para la conexión a instalaciones estacionarias como la calefacción, el suministro eléctrico doméstico, el aire acondicionado o para el suministro eléctrico de caravanas, se debe consultar a un electricista y al fabricante de la calefacción sobre la conexión y la puesta a tierra. El fabricante no asume responsabilidad alguna por daños causados por el incumplimiento de las disposi

ciones de las normas generales vigentes, así como de las disposiciones de este manual. El fabricante ha suministrado e instalado la medida de protección "Separación de protección con compensa

ción de potencial". La carcasa debe estar conectada a tierra para descar

gar las cargas estáticas. Tenga en cuenta que nuestros dispositivos no están diseñados para uso comercial, artesanal o industrial. No asumimos ninguna garantía si el dispositivo se utiliza en empresas comerciales, artesanales o indus

triales, así como en actividades equivalentes. La máquina solo debe utilizarse en perfecto estado técnico y de conformidad con todas las instrucciones de seguridad. Riesgos residuales Incluso con un uso correcto y respetando todas las disposiciones de seguridad, podrían existir riesgos residuales. ¡Peligro de incendio! No utilice el dispositivo cerca de materiales inamables. El combustible es altamente inamable. Almacene el combustible únicamente en recipientes homologados. Rellene el depósito de la máquina únicamente al aire libre y no cerca de llamas o cigarrillos encendidos. Rellene el depósito antes de poner en marcha la máquina. No rellene el depósito de la máquina con combustible ni abra el tapón de llenado mientras el motor esté en marcha o caliente. Deje que la máquina se enfríe durante al menos 10 minutos después de su uso antes de rellenar el depósito. Preste atención a no derramar combustible. Si el combustible se ha desbordado, no arranque el motor. Retire el dispositivo de la zona sucia y evite cualquier intento de ignición hasta que los vapores del combustible se hayan disipado. Vuelva a colocar las tapas en el depósito de combustible y en los recipientes de combustible. Vacíe el tanque de combustible únicamente al aire libre. ¡Peligro de intoxicación! Los gases de escape, los combustibles y los lubricantes son tóxicos. ¡La inhalación de los gases de escape puede ser letal! No utilice la máquina en un área cerrada donde se puedan acumular gases peligrosos de monóxido de carbono. ¡Peligro de quemaduras! Algunas piezas de la máquina se calientan mucho durante el funcionamiento. No toque las piezas calientes, p. ej., el motor y el silenciador. El contacto con piezas calientes de la máquina puede provocar quemaduras. No toque las piezas calientes, p. ej., el motor y el silenciador. Deje que el dispositivo se enfríe después del funcionamiento. Peligro por corriente eléctrica El contacto eléctrico directo puede provocar una descarga eléctrica. No lo toque nunca con las manos mojadas.90 ESPAÑOL

Lesiones auditivas La permanencia durante largo tiempo cerca del dispositivo en marcha puede causar lesiones de audición. ¡Utilizar protección auditiva! Comportamiento en caso de emergencia Lleve a cabo las medidas de primeros auxilios necesa- rias para la lesión correspondiente y solicite asistencia médica cualicada lo más rápido posible. Mantenga a la persona afectada protegida de otros posibles daños y tranquilícela. Cuando solicite ayuda, proporcione la siguiente información: 1. Lugar del accidente, 2. Tipo de accidente, 3. Número de heridos, 4. Tipo de lesión Conexión, instalación y funcionamiento

AVR La regulación automática de voltaje asegura que las uctuaciones de voltaje del generador estén dentro del rango garantizado por las compañías de suministro de energía. Atención: En principio, se debe comprobar antes del uso si el consumidor es apto para el funciona- miento con un generador. Compruebe siempre que los datos técnicos del consumidor coinciden con los datos y las instrucciones de seguridad del generador. En el caso de los dispositivos controlados electró

nicamente, se deben hacer averiguaciones previas con el fabricante (HiFi, ordenador, TV, videocámara, herramientas manuales electrónicas con regulación innita o, por ejemplo, cargadores), ya que un genera- dor eléctrico no produce una onda sinusoidal óptima debido al motor de combustión. Debido a las posibles uctuaciones de voltaje, reco

mendamos no conectar dispositivos electrónicos, así como los equipos de HiFi, televisores y ordenadores, ¡podrían dañarse! Conecte el consumidor únicamente cuando el gene

rador esté funcionando a toda potencia. Desconecte el consumidor antes de apagar el generador. Nunca conecte un segundo consumidor mientras otro ya esté en funcionamiento. Esto inevitablemente resulta en uctuaciones que pueden destruir un dispositivo controlado electrónicamente. El punto crítico de un consumidor inductivo es el con

sumo de energía al arrancar la máquina. El consumo de energía puede ser de tres a cinco veces superior a la potencia nominal, lo cual debe tenerse en cuenta. Instrucciones generales de seguridad ADVERTENCIA Lea todas las instrucciones de seguridad y las instrucciones generales. El incumplimiento de las instrucciones de seguridad y de las instrucciones generales puede provocar una descarga eléctrica, un incendio y/o lesiones graves. Conserve todas las instrucciones de seguridad y las instrucciones generales para el futuro. Mantenga a los niños o a cualquier otra persona aleja

da de la herramienta eléctrica durante su funciona- miento. La distancia mínima de seguridad es de 5m. No deje nunca que los niños trabajen con el dispo

sitivo. No deje nunca que los adultos trabajen con el dispositivo sin haber recibido las instrucciones adecuadas. Utilice un equipo de protección individual. Nunca conecte dos generadores juntos. No se pueden realizar cambios en los ajustes del motor o del dispositivo. Queda estrictamente prohibido desmontar o modicar los dispositivos de protección de la máquina, usarlos para nes extraños o instalar otros dispositivos de protección. El dispositivo no debe utilizarse en caso de que esté dañado o de que los dispositivos de seguridad no funcionen correctamente. Cambie las piezas desgastadas o dañadas. El combustible es altamente inamable. Solo se debe rellenar el depósito cuando el motor está apagado. Rellene el depósito de la máquina únicamente al aire libre y no cerca de llamas o cigarrillos encendidos. Preste atención a no derramar combustible. Si el combustible se ha desbordado, no arranque el motor. Retire el dispositivo de la zona sucia y evite cualquier intento de ignición hasta que los vapores del combus

tible se hayan disipado. No exponga la piel, los ojos ni la ropa a productos derivados del petróleo. Algunas piezas de la máquina se calientan mucho durante el funcionamiento. No toque las piezas calientes, p. ej., el motor y el silenciador. El contacto con piezas calientes de la máquina puede provocar quemaduras. Tenga en cuenta las advertencias en el dispositivo. Los gases de escape, los combustibles y los lubri

cantes son tóxicos. No utilice la máquina en un área cerrada donde se puedan acumular gases peligrosos de monóxido de carbono. Si el generador se va a utilizar en estancias bien91 ESPAÑOL

ventiladas, los gases de escape deben conducirse directamente al exterior a través de una manguera de escape. ¡ADVERTENCIA! Los gases de escape tóxicos también pueden escapar al utilizar una manguera de escape. Debido al riesgo de incendio, la manguera de escape nunca debe utilizarse con sustancias inamables. Seguridad eléctrica Antes de utilizarlo, compruebe el dispositivo y su equipo eléctrico (incluidos los cables y las conexiones de enchufe) para asegurarse de que no hay ningún defecto. El grupo electrógeno no debe estar conectado a otras fuentes de electricidad, como el suministro de electri

cidad de las compañías eléctricas. En casos especiales, cuando se proporcione una conexión de reserva a los sistemas eléctricos existentes, esta solo podrá ser realizada por un electricista cualicado que tendrá en cuenta las diferencias entre el equipo operado con la red eléctrica pública y el funcionamiento del grupo electrógeno. No conecte ninguna otra fuente de energía a la máquina. No conecte la máquina a la red eléctrica doméstica. Las líneas de suministro eléctrico y los dispositivos conectados deben estar en perfectas condiciones. La protección contra descargas eléctricas depende de fusibles especialmente diseñados para el generador. Reemplace los fusibles únicamente por fusibles que tengan los mismos valores y características de funcionamiento. Debido a las elevadas cargas mecánicas, utilice únicamente mangueras de goma pesadas (según IEC 60245-4) o similares. Utilice únicamente cables alargadores (H07RN…) homologados para este n y marcados correspon- dientemente en el exterior. Si se utilizan cables alargadores o redes de distri

bución móviles, el valor de la resistencia no debe superar 1,5 Ω. Si se utilizan cables alargadores, su longitud total para 1,5 mm² no debe superar los 50 m, para 2,5 mm² los 100 m. El fabricante ha suministrado e instalado la medida de protección "Separación de protección con compensa

ción de potencial". La carcasa debe estar conectada a tierra para descar

gar las cargas estáticas. ¡ADVERTENCIA! Deben observarse las normas locales de seguridad eléctrica ¡ADVERTENCIA! Considere los requisitos y precau

ciones al reabastecer una instalación en función de las medidas de protección de esta instalación y las directivas aplicables. Antes de la puesta en marcha Para un funcionamiento seguro, es necesario que92 el usuario tenga un conocimiento suciente de las funciones y posiciones de los elementos de mando y de las pantallas o contadores. Consulte las primeras páginas ilustradas del manual. Utilice el dispositivo únicamente en perfecto estado. Lleve a cabo una inspección visual antes de cada ope

ración. En particular, compruebe que los dispositivos de seguridad, los elementos de mando eléctricos, los cables eléctricos y las conexiones roscadas no estén dañados y que estén apretados rmemente. Reem

place cualquier pieza dañada antes del uso. El dispositivo puede funcionar solo en la posición de trabajo (suelo nivelado), de lo contrario pueden producirse fugas de combustible o aceite, o ya no se puede garantizar la lubricación. Arrancar el motor El generador eléctrico cuenta con un dispositivo de seguridad de bajo nivel de aceite. Si el nivel de aceite es demasiado bajo, no es posible poner en marcha el dispositivo (la luz indicadora de aceite se enciende durante el intento de arranque). ADVERTENCIA: Al arrancar con el arrancador de reserva, se puede producir un contragolpe repentino causada por el motor al ponerse en marcha que puede causar lesiones en la mano. ¡Utilice guantes de protección! Funcionamiento Los generadores solo pueden funcionar hasta su potencia nominal bajo las condiciones ambientales nominales. El dispositivo no debe estar expuesto a la humedad ni al polvo. Temperatura ambiente admisible -10 °C a +40 °C, altitud: 1000 m sobre el nivel del mar, hume

dad relativa: 90% (sin condensación). Si estos valores no se mantienen, puede producirse una pérdida de rendimiento. Protección contra sobrecargas El generador está equipado con una protección con- tra sobrecarga. En caso de sobrecarga, se desconec- tan las tomas correspondientes. ¡Atención! Si esto ocurriera, reduzca la energía eléc- trica que toma del generador o retire los dispositivos conectados defectuosos. ¡Coloque siempre el dispositivo sobre una supercie rme y nivelada! Queda prohibido girar, inclinar o cambiar la posición del dispositivo durante el funcio

namiento. No cubra nunca el generador. Apague el dispositivo inmediatamente bajo las siguientes condiciones:

• en caso de un funcionamiento agitado o irregular del motor,

• en caso de disminución de la potencia de salida eléctrica,

• en caso de sobrecalentamiento del consumidor conectado,

• en caso de vibraciones excesivas del generador,

• en caso de formación de chispas,

• en caso de humo o incendio,

• en caso de vibraciones o ruidos inusuales,

• en caso de que el motor parezca estar sobrecarga

do o tener un fallo de encendido. Transporte y almacenamiento El dispositivo debe estar asegurado contra el desliza- miento y el vuelco durante el transporte. Asegúrese de que no haya fugas de combustible o aceite durante el transporte. Al transportar la máquina, utilice únicamente los dispositivos de transporte. Conserve el dispositivo en un lugar seco. No coloque la máquina en estancias cerradas inme

diatamente después de apagarla, sino que permita que se enfríe en el exterior. Símbolos ¡Atención! ¡Advertencia de supercies calientes! ¡Peligro de quemaduras! Advertencia de tensión eléctrica peligrosa Leer el manual de instrucciones para reducir el riesgo de lesiones. ¡Utilizar protección auditiva! ¡Utilizar gafas de protección! Conectar a tierra antes de su uso ¡Utilizar protección auditiva! Apagar el motor antes de realizar cual- quier trabajo en el dispositivo. ESPAÑOL ES93

ESPAÑOL ¡Peligro de explosión! Llene el depósito únicamente cuando el motor esté apagado. ¡Peligro de intoxicación! ¡Peligro de intoxicación! Utilice el dispositivo solo al aire libre y nunca en espacios cerrados o mal ventilados. Prohibido fumar y el fuego abierto. Proteger de la humedad. No exponga la máquina a la lluvia. Advierta siempre a los niños y a las personas no autorizadas que se mantengan alejados del dispositivo. Corriente alterna Corriente continua Los dispositivos defectuosos y/o a elimi- nar deben entregarse en los puntos de recogida adecuados para su reciclaje. Elimine el aceite usado de una manera respetuosa con el medioambiente. Asegúrese de que ningún producto deri

vado del petróleo penetre en el suelo. Símbolo de conformidad CE Mantenimiento Apagar el motor antes de realizar cualquier trabajo en el dispositivo. Espere hasta que el dispositivo se haya enfriado. Lleve a cabo una inspección visual antes de cada operación. Si el depósito se vacía completamente al agotar el contenido del mismo, por favor, póngase en contacto con un taller especializado o una empresa de servi

cios para la ventilación del motor diésel. En particular, compruebe que los dispositivos de seguridad, los elementos de mando eléctricos, los cables eléctricos y las conexiones roscadas no estén dañados y que estén apretados rmemente. Mantener limpia la máquina, especialmente las ranu

ras de ventilación. ¡Nunca rocíe agua sobre el cuerpo del dispositivo! No limpie los plásticos con disolvente, líquidos inamables o tóxicos. Para limpiar, utilice únicamente un paño húmedo. Las reparaciones y trabajos no descritos en este manual deberán llevarse a cabo únicamente por especialistas cualicados. Utilice únicamente accesorios y repuestos originales. Solo un dispositivo con un mantenimiento regular y adecuado puede ser una herramienta satisfactoria. Un mantenimiento o cuidado insucientes pueden ser origen de accidentes y lesiones no previsibles. Si fuera necesario, encontrará una lista de repuestos en Internet en www.guede.com. Eliminación Los dispositivos defectuosos y/o a eliminar deben entregarse en los puntos de recogida adecuados para su reciclaje. Baterías, aceite, diésel y materiales similares no pueden desecharse en el medioambiente. Asegúrese de que ningún producto derivado del petróleo penetre en el suelo. Las baterías vacías no deben desecharse con la basura doméstica. Las baterías usadas deben desecharse de conformidad con la normativa nacional o local en los puntos de recogida designados. Garantía El periodo de garantía es de 12 meses para un uso industrial y de 24 meses para consumidores privados. Este comenzará en el momento de la compra del dispositivo. La garantía cubre únicamente defectos causados por fallos de material o de fabricación. En caso de reclamación por un defecto a efectos de la garantía, deberá presentarse la factura original con la fecha de compra. Queda excluido de la garantía cualquier uso no au

torizado, tales como la sobrecarga del dispositivo, el uso de la violencia o daños causados por inuencias externas o cuerpos extraños. El incumplimiento del manual de instrucciones y el desgaste normal quedan también excluidos de la garantía.ESPAÑOL
