MODE D'EMPLOI Fontanica S65 Waldbeck

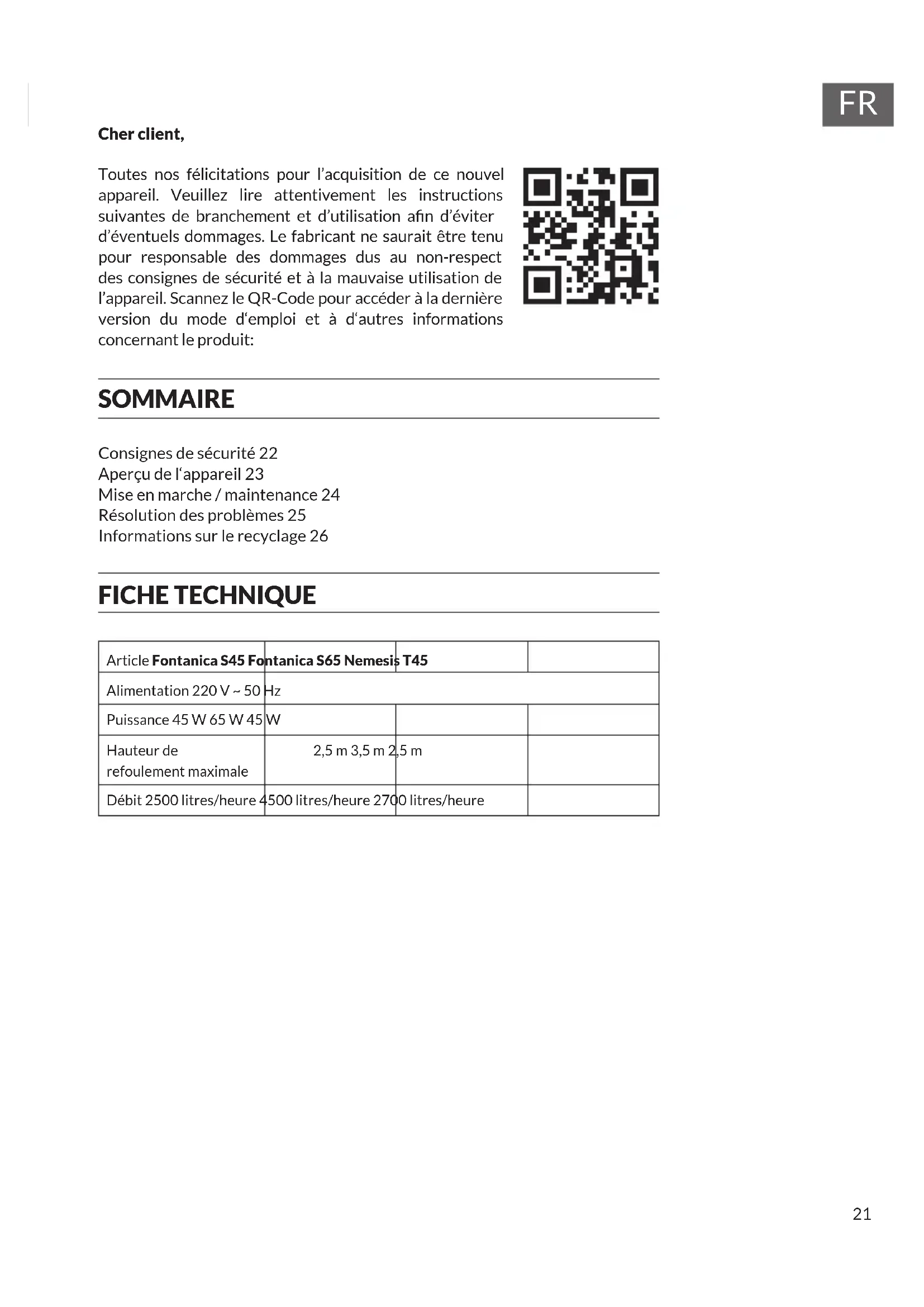

Cher client, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement les instructions suivantes de branchement et d’utilisation an d’éviter d’éventuels dommages. Le fabricant ne saurait être tenu pour responsable des dommages dus au non-respect des consignes de sécurité et à la mauvaise utilisation de l’appareil. Scannez le QR-Code pour accéder à la dernière version du mode d‘emploi et à d‘autres informations concernant le produit: SOMMAIRE Consignes de sécurité 22 Aperçu de l‘appareil 23 Mise en marche / maintenance 24 Résolution des problèmes 25 Informations sur le recyclage 26 FICHE TECHNIQUE Article Fontanica S45 Fontanica S65 Nemesis T45 Alimentation 220 V ~ 50 Hz Puissance 45 W 65 W 45 W Hauteur de refoulement maximale 2,5 m 3,5 m 2,5 m Débit 2500 litres/heure 4500 litres/heure 2700 litres/heure22

• Pour réduire les risques d‘électrocution, ne retirez aucun des capots. L‘appareil contient des pièces inaccessibles à l‘utilisateur.

• La plaque d‘identi cation est située à l‘arrière de l‘appareil.

• Ne placez pas de récipients remplis de liquide, tels que des vases ou des arrosoirs.

• Ne laissez pas tomber d‘objets métalliques sur cet appareil.

• Ne placez pas d‘objets lourds sur cet appareil.

• Utilisez uniquement des pièces et accessoires approuvés par le fabricant.

• Débranchez la che de la prise murale en cas de pluie, d‘orage, ou si vous n‘utilisez pas l‘appareil pendant une longue période. De cette façon, vous pouvez éviter les dommages.

• Faites réparer l‘appareil par des professionnels quali és uniquement.

• Une réparation est nécessaire si le périphérique a été endommagé de quelque manière que ce soit, c‘est-à-dire si des objets sont tombé dessus, s‘il n‘a pas fonctionné correctement ou s‘il est tombé. N‘essayez pas de réparer l‘appareil vous-même. Ouvrir le couvercle vous expose à un risque de choc électrique ou d’autres blessures.

• Ne tirez pas sur le cordon, ne le pliez pas et ne placez pas d‘objets lourds dessus.

• Ne touchez pas la che avec les mains mouillées.

• Ne placez pas de sources de ammes nues, par exemple des bougies allumées, sur l‘appareil.

• Ne faites jamais fonctionner la pompe à vide.

• Ne connectez jamais l‘appareil à l‘alimentation de secteur. Il est conçu pour un fonctionnement en courant continu uniquement.

• Utilisez la pompe uniquement dans des bassins d‘eau douce à des températures pouvant inférieures à 50 °C.

• La pompe convient aux bassins de rétention, aux cascades, aux fontaines ou aux ltres d‘aquarium.

Risque de blessure ! n‘ouvrez jamais le boîtier du moteur, il y a danger de mort.23

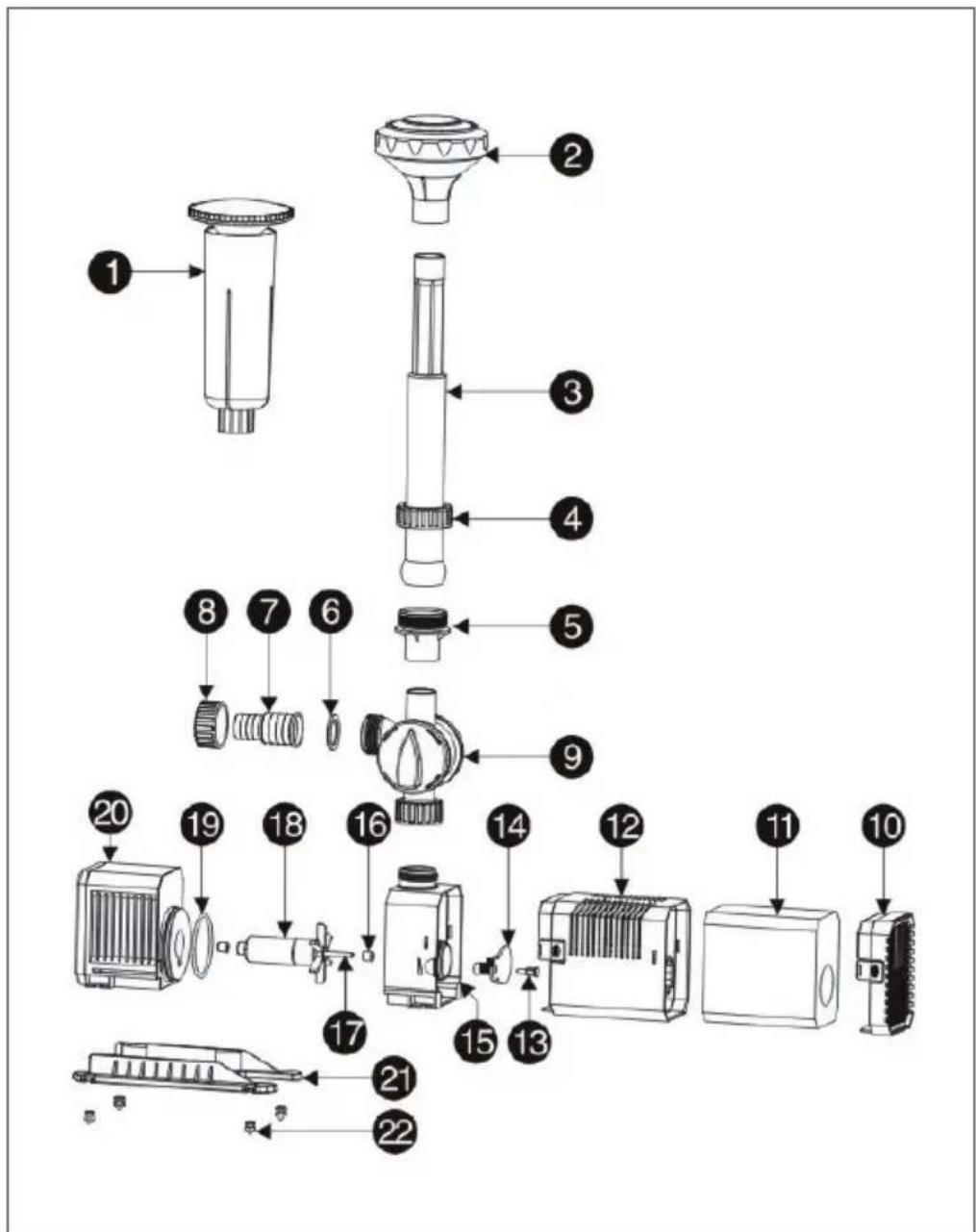

1 accessoire 1 2 accessoire 2 3 tuyaux exibles 4 écrous de presse 5 bride de connexion 6 joint 7 évacuation 8 écrou de sortie 9 réglages 10 panier ltre 11 éponges ltrantes 12 grand panier ltre 13 clous de xation 14 ajusteur 15 corps de pompe 16 roulement 17 axe 18 groupe rotor 19 joint torique 20 carter moteur 21 bas 22 pieds en caoutchouc

APERÇU DE L‘APPAREIL

Remarque : L‘aperçu des appareils n‘est qu‘un exemple. Le contenu réel de l‘emballage de votre produit peut varier.24

• Familiarisez-vous avec les consignes de sécurité avant la mise en service.

• Vériez la tension sur l‘étiquette de l‘appareil avant utilisation. Ne branchez l‘appareil que sur des prises correspondant à la tension de l‘appareil.

• Connectez les tuyaux appropriés de votre aquarium / bassin / fontaine, etc. à la pompe. Assurez-vous qu‘il n‘y a pas de bulles d‘air dans le système de canalisation.

• Respectez la profondeur d‘immersion maximale admissible (voir les informations sur la plaque signalétique).

• Ne placez pas la pompe dans la saleté / les sédiments au fond de l’eau, mais légèrement au-dessus.

• Protégez le cordon d’alimentation des dommages causés par les plis et / ou les arêtes vives lors de la pose.

• Connectez la pompe au circuit.

• Le débit peut être réglé via la vanne de régulation bleue. La pompe démarre immédiatement au branchement et s’arrête dès que vous débranchez à nouveau la che. Remarque : Ne faites jamais fonctionner la pompe sans le panier ltre. Le ltre protège la pompe contre la saleté et l‘encrassement dû aux sédiments, à la poussière et à la saleté. Ne pas utiliser la pompe à sec.25

1. Dévissez l‘écrou-borgne.

2. Appuyez sur le verrouillage et retirez le panier ltre.

3. Appuyez sur le verrouillage et retirez l‘éponge ltrante.

4. Appuyez sur le verrouillage et retirez le grand panier ltre.

6. Vous pouvez maintenant ajuster le débit via la vanne de régulation bleue.

7. Tournez le carter du moteur et retirez-le.

8. Sortez le rotor et nettoyez-le.

9. Assurez-vous que le joint torique est toujours dans la bonne position,

comme illustré à la gure 7. Remarque : En hiver, retirez la pompe de l‘eau et rangez-la dans un environnement à l‘abri du gel, si possible dans un récipient rempli d‘eau, an d‘éviter que le joint torique ne se dessèche. Nettoyez soigneusement la pompe et vériez qu‘elle n‘est pas endommagée après le remontage.

RÉSOLUTION DES PROBLÈMES

Problème Cause possible Solution La pompe ne fonctionne pas. Pas de courant. Branchez l'appareil sur la prise de courant. Surchauffe. Laissez l'appareil refroidir. Rotor bloqué. Éliminez les blocages. Pas d'eau. Ajoutez de l'eau. La pompe fait des bruits surprenants et forts. Corps de ltre bloqué ou arbre endommagé. Éliminez les blocages. La tige ou le récipient en céramique présente des signes d'usure prononcés. Remplacez la tige ou le récipient. Débit d'eau insufsant Vanne fermée ou bouchée Ouvrez / nettoyez la vanne Panier de ltration bouché / bloqué. Nettoyez le panier ltre. Turbine endommagée. Remplacez la turbine. Tension insufsante Banchez l'appareil sur une tension adaptée.26

Vous trouverez sur le produit l’image ci-contre (une poubelle sur roues, barrée d‘une croix), ce qui indique que le produit se trouve soumis à la directive européenne 2012/19/UE. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des appareils électriques et électroniques. Respectez-les et ne jetez pas les appareils usagés avec les ordures ménagères. La mise en rebut correcte du produit usagé permet de préserver l’environnement et la santé. Le recyclage des matériaux contribue à la préservation des ressources naturelles.

DÉCLARATION DE CONFORMITÉ

Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne. Ce produit est conforme aux direcves européennes suivantes : 2014/30/UE (CEM) 2014/35/UE (LVD) 2011/65/UE (RoHS)27
