MANUAL DE USUARIO Fontanica S65 Waldbeck

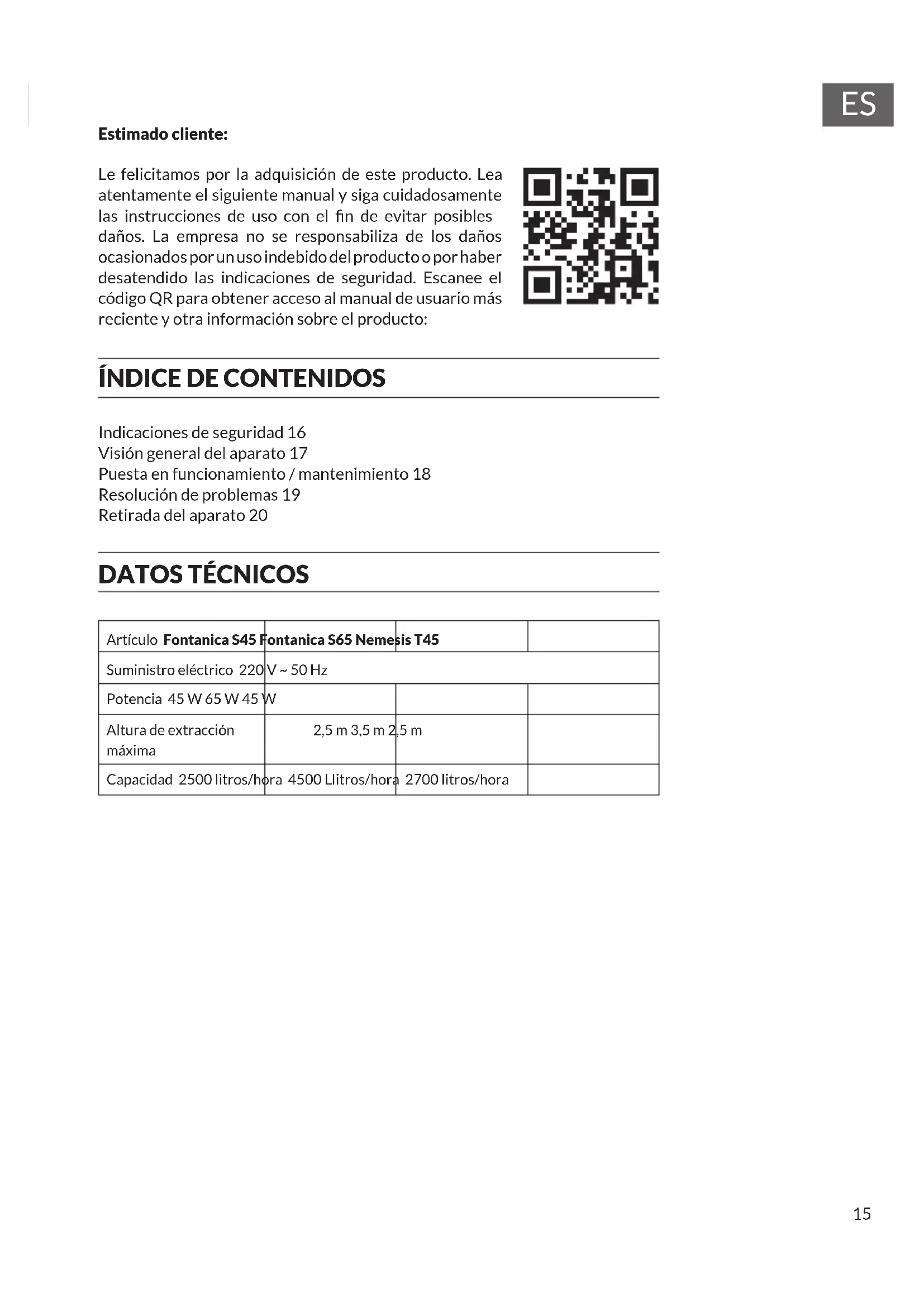

Estimado cliente: Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el n de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto:

ÍNDICE DE CONTENIDOS

Indicaciones de seguridad 16 Visión general del aparato 17 Puesta en funcionamiento / mantenimiento 18 Resolución de problemas 19 Retirada del aparato 20

Artículo Fontanica S45 Fontanica S65 Nemesis T45 Suministro eléctrico 220 V ~ 50 Hz Potencia 45 W 65 W 45 W Altura de extracción máxima 2,5 m 3,5 m 2,5 m Capacidad 2500 litros/hora 4500 Llitros/hora 2700 litros/hora16

INDICACIONES DE SEGURIDAD

• Para reducir el riesgo de una descarga eléctrica, no retire ninguna de las cubiertas. El aparato contiene piezas que no son accesibles al usuario.

• La placa de especi caciones técnicas se encuentra en la parte trasera del aparato.

• No coloque encima del aparato recipientes que contengan líquido, como jarrones.

• No deje caer objetos de metal sobre el aparato.

• No coloque objetos pesados encima del aparato.

• Utilice exclusivamente los accesorios recomendados por el fabricante.

• Desconecte el enchufe de la toma de corriente con tormenta o cuando no utilice el aparato durante un periodo prolongado de tiempo. Así podrá evitar averías.

• Las reparaciones deberán ser realizadas por un servicio técnico cuali cado.

• Será necesario reparar el aparato cuando este se ha visto dañado de alguna manera, es decir, cuando ha caído algún objeto sobre él, si no funciona correctamente o si se ha dejado caer. No intente reparar el aparato usted mismo. Si abre las cubiertas se expone al riesgo de descargas eléctricas y otras lesiones.

• No tire del cable, ni lo pise ni coloque objetos pesados encima.

• No toque el enchufe con las manos mojadas.

• No coloque fuentes de ignición sobre el aparato, como una vela encendida.

• No deje que la bomba funcione sin agua.

• No conecte el aparato a un suministro de corriente alterna. Este aparato solamente es apto para uso con corriente continua.

• Ponga en marcha la bomba solo en estanques de agua dulce a temperaturas de hasta 50 °C.

• La bomba está indicada para poner en marcha ltros en estanques, cascadas, fuentes o ltros de acuario. ADVERTENCIA Riesgo de lesiones. Nunca abra la carcasa del motor; de lo contrario, existe peligro de muerte.17

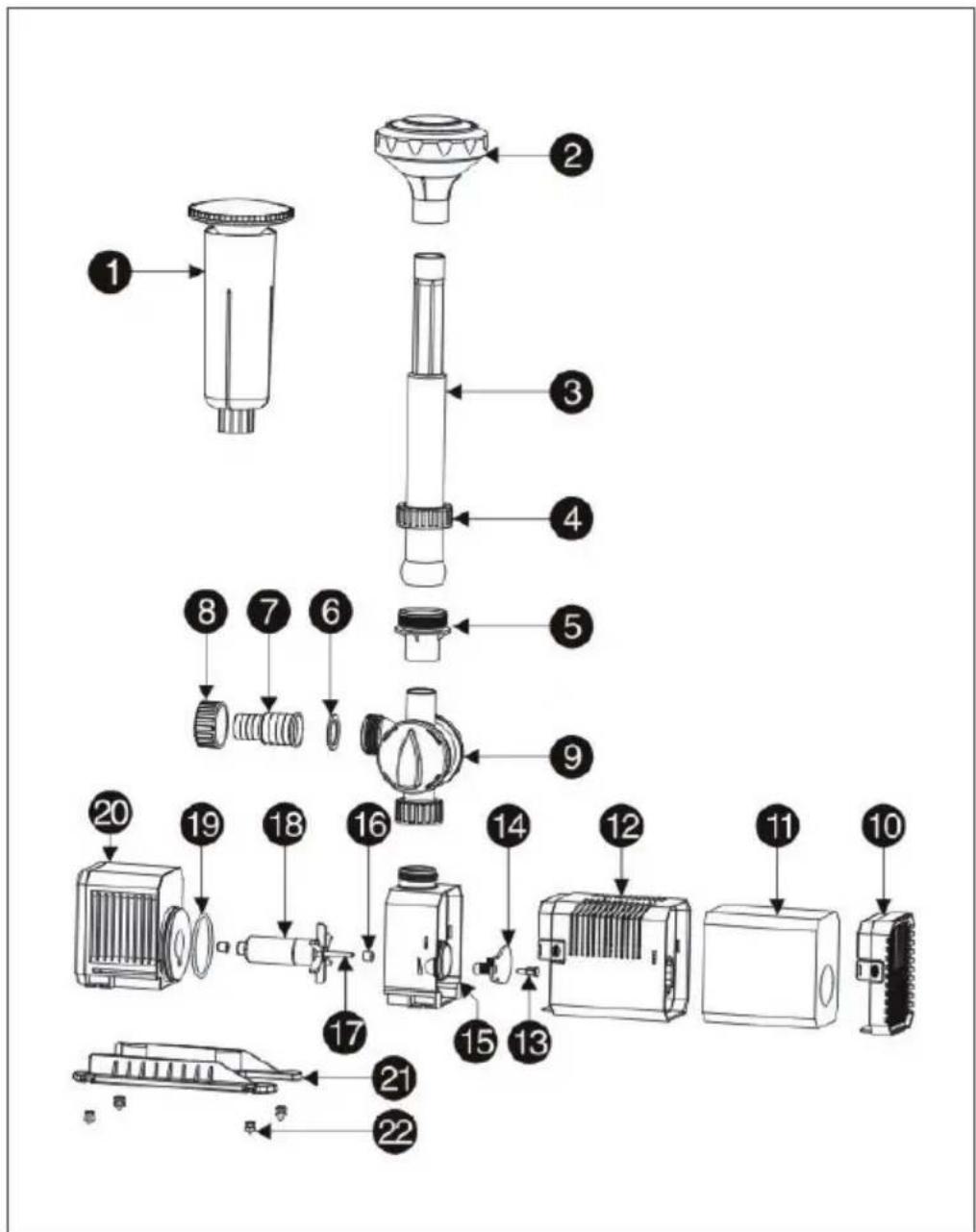

1 Accesorio 1 2 Accesorio 2 3 Conducto exible 4 Tuerca de presión 5 Brida de conexión 6 Junta 7 Salida 8 Tuerca de salida 9 Regulador 10 Cesto de ltrado 11 Esponja de ltrado 12 Cesto de ltrado grande 13 Pin de jación 14 Adaptador 15 Carcasa de la bomba 16 Rodamiento 17 Eje 18 Ensamblaje del rotor 19 Anilla en O 20 Carcasa del motor 21 Fondo 22 Patas de goma

VISIÓN GENERAL DEL APARATO

Advertencia: La vista general del equipo es sólo un ejemplo. El contenido real del paquete de su producto puede variar.18

• Antes de la puesta en marcha, familiarícese con las advertencias de seguridad.

• Antes de utilizar el aparato, compruebe la tensión en la placa técnica del mismo. Conecte el aparato solamente a tomas de corriente que se adecuen a la tensión del mismo.

• Conecte el tubo correspondiente de su acuario/estanque/fuente, etc. a la bomba. Asegúrese de que no existan burbujas de aire en el sistema de tuberías.

• Cumpla la profundidad máxima de inmersión permitida (consulte información en la placa técnica).

• No coloque la bomba en zonas sucias/sedimentos en el fondo del estanque, sino en una posición algo elevada.

• Proteja el cable de alimentación frente a daños por golpes y/o esquinas aladas al moverlo.

• Conecte la bomba al suministro eléctrico.

• La tasa de ujo puede regularse a través de la válvula de regulación azul. La bomba se inicia justo al enchufarla y se detiene al desconectar el enchufe. Nota: No ponga en marcha la bomba sin el cesto de ltrado. El ltro protege a la bomba frente a suciedad y obstrucciones provocadas por sedimentos, polvo y suciedad. No ponga en marcha la bomba en seco.19

1. Desenrosque la tuerca de compresión.

2. Presione el cierre y extraiga el cesto de ltrado.

3. Presione el cierre y extraiga la esponja de ltrado.

4. Presione el cierre y extraiga el cesto de ltrado grande.

5. Extraiga la base.

6. La tasa de ujo puede regularse a través de la válvula de regulación azul.

7. Gire la carcasa del motor y desmóntela.

8. Extraiga el rotor y límpielo.

9. Asegúrese de que la anilla en O siempre se encuentre en la posición

correcta como se representa en la imagen 7. Nota: En invierno, saque la bomba del agua y consérvela en un entorno libre de escarcha, a ser posible en un recipiente lleno de agua para evitar que se reseque la anilla en O. Limpie la bomba con cuidado y después de cada nuevo ensamblaje, analícela en busca de posibles fallos.

RESOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución propuesta La bomba no funciona. No hay electricidad. Conéctela a una toma de corriente. Sobrecalentamiento. Deje enfriar el aparato. El rotor se bloquea. Elimine las obstrucciones. No hay agua. Rellenar agua. La bomba emite ruidos molestos/elevados. La carcasa del ltro está bloqueada o el eje está dañado. Elimine las obstrucciones. El eje cerámico o el rodamiento presentan fuertes marcas de uso. Sustituya el eje o el rodamiento. Insuciente capacidad de desplazamiento de agua Válvula cerrada u obstruida Abrir / limpiar válvula Cesto de ltrado obstruido / bloqueado. Limpiar el cesto de ltrado. Rodete dañado. Sustituir rodete. Tensión demasiado baja Conectar a una tensión adecuada.20

Si el aparato lleva adherida la ilustración de la izquierda (el contenedor de basura tachado) entonces rige la normativa europea, directiva 2012/19/UE. Estos productos no pueden depositarse en los contenedores destinados a la basura común. Infórmese sobre las leyes territoriales que regulan la recogida separada de aparatos eléctricos y electrónicos. Guíese por las regulaciones locales y no deseche el aparato como un residuo doméstico. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. El reciclaje ayuda a reducir el consumo de materias primas.

DECLARACIÓN DE CONFORMIDAD

Fabricante: Chal-Tec GmbH, Wallstraße 16, 10179 Berlín (Alemania). Este producto cumple con las siguientes directivas europeas: 2014/30/UE (EMC) 2014/35/UE (baja tensión) 2011/65/UE (refundición RoHS)21
