Fontanica S65 - Pompa Waldbeck - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa per laghetto
Marca	Waldbeck
Modello	Fontanica S65
Alimentazione	220 V ~ 50 Hz
Potenza	65 W
Altezza di mandata massima	3,5 m
Portata massima	4500 litri/ora
Profondità di immersione massima	2,5 m (secondo targhetta)
Temperatura dell'acqua ammissibile	Inferiore a 50 °C
Utilizzo previsto	Laghetti, cascate, fontane, filtri per acquario
Regolazione della portata	Tramite valvola di regolazione blu
Filtrazione	Cestello filtro e spugna filtrante rimovibili
Materiale del corpo	Plastica (stima)
Lunghezza del cavo	Circa 5 m (stima)
Peso	Circa 2 kg (stima)
Dimensioni (L x l x A)	Circa 20 x 15 x 15 cm (stima)
Manutenzione	Pulizia regolare del rotore e dei filtri
Conservazione invernale	Rimuovere dall'acqua, conservare al riparo dal gelo in un contenitore d'acqua
Sicurezza	Non aprire l'alloggiamento, scollegare in caso di temporale o inutilizzo
Pezzi di ricambio	Rotore, O-ring, cestelli filtranti, girante (sostituibili)
Garanzia	Standard del produttore (salvo modifiche)

Domande frequenti - Fontanica S65 Waldbeck

Come installare la pompa Fontanica S65 in un laghetto?

Posizionare la pompa leggermente sopra il fondo per evitare sedimenti. Collegare i tubi adatti al vostro laghetto. Assicurarsi che non ci siano bolle d'aria nel sistema. Quindi collegare a una presa 220 V.

Come regolare la portata d'acqua della pompa?

La portata si regola tramite la valvola di regolazione blu situata sulla pompa. Ruotare la valvola per aumentare o diminuire la portata secondo le necessità.

Cosa fare se la pompa non si avvia?

Controllare prima l'alimentazione elettrica. Se la corrente è presente, lasciare raffreddare la pompa in caso di surriscaldamento. Verificare anche che il rotore non sia bloccato e che ci sia sufficiente acqua.

Come pulire il filtro della pompa Fontanica S65?

Svitare il dado cieco, premere il blocco e rimuovere il cestello filtro, la spugna filtrante e il cestello grande. Pulirli con acqua pulita. Rimontare nell'ordine inverso.

Posso usare la pompa fuori dall'acqua?

No, non far mai funzionare la pompa a secco. Deve essere sempre immersa nell'acqua, altrimenti il rotore e il motore possono danneggiarsi.

Come conservare la pompa in inverno?

Rimuovere la pompa dall'acqua e riporla in un ambiente al riparo dal gelo, idealmente in un contenitore riempito d'acqua per evitare che l'O-ring si secchi.

Cosa fare se la portata d'acqua è insufficiente?

Verificare che la valvola di regolazione sia aperta e non ostruita. Pulire il cestello di filtrazione. Se il problema persiste, la girante potrebbe essere danneggiata e deve essere sostituita.

La pompa emette un rumore anomalo, cosa fare?

Ciò può derivare da un corpo filtro bloccato o da un albero danneggiato. Pulire il filtro e controllare lo stato del rotore. Se l'asta in ceramica è usurata, sostituirla.

Quali sono le istruzioni di sicurezza importanti?

Non aprire mai l'alloggiamento del motore (rischio di scossa elettrica). Non posare oggetti pesanti sull'apparecchio. Scollegare in caso di temporale o di non utilizzo prolungato. Utilizzare solo pezzi approvati dal produttore.

Qual è la differenza tra i modelli Fontanica S45 e S65?

Il S65 ha una potenza di 65 W contro 45 W del S45, una portata di 4500 L/h contro 2500 L/h, e un'altezza di mandata di 3,5 m contro 2,5 m.

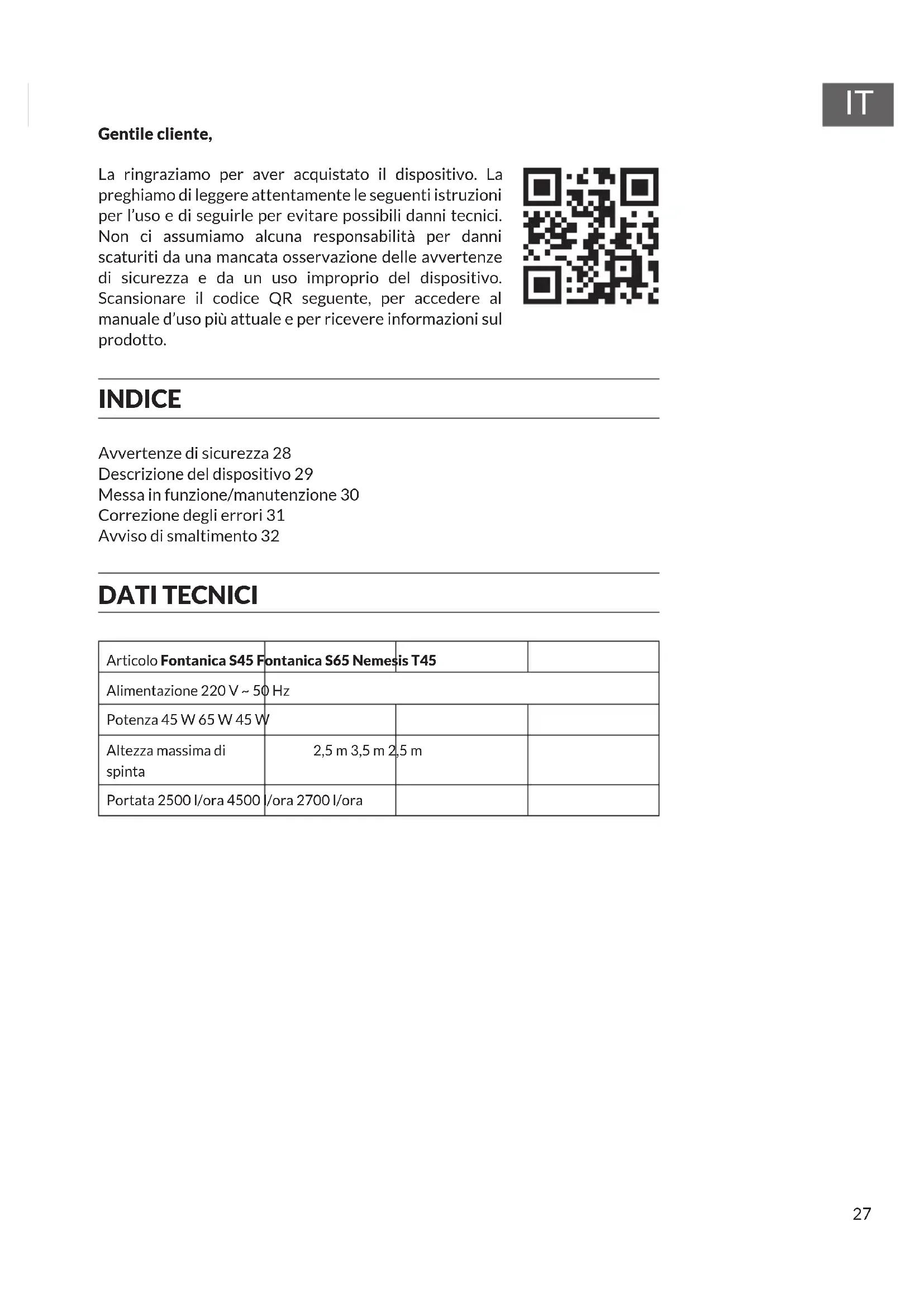

MANUALE UTENTE Fontanica S65 Waldbeck

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo una responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Avvernten di sicurezza 28

Descrizione del dispositivo 29

Messa in funzione/manutenzione 30

Correzione degli errorsi 31

Avviso di smaltimento 32

DATI TECHNICI

Articolo Fontanica S45 Fontanica S65 Nemesis T45
Alimentazione 220 V ~ 50 Hz
Potenza 45 W 65 W 45 W
Altezza massima di spinta	2,5 m 3,5 m 2,5 m
Portata 2500 I/ora 4500	/ora 2700 I/ora

AVVERTENZE DISICUREZZA

• Non rimuovere nessuna copertura per ridurre il rischio di folgorazioni. Il disposativo contiene componenti che non sono accessibili all'utente.
• La targhetto del dispositivo si trovava sul lato posteriore.
• Non pogiare contentitori pieni di liquidi, come vasi o brocche, sopra al disposativo.
• Non lasciar cadere oggetti metallici sopra al dispositivo.
  Non pogiare oggetti pesanti sopra al disposizio.
• Utilizzare solo accessori e componenti strutturali ammessi dal produttore.
• Staccare la spina in caso di temporali, tempeste e se non siutilizza il dispositivo per tempi prolongati. In quello modo si evitano eventuali danni.
• Le riparazioni devono essere realizzate solo da tecnici qualiati.
• Una riparazione è necessaria se il dispositivo è stato in quale modo danneggiato,cisione se vi sono caduti sopra oggetti,se non funziona correttamente o se è stato fatto cadere. Non cercare di riparare il dispositivo autonomamente.L'apertura della copertura comporta il rischio di folgorazione e altre lesions.
• Non tirare il cavo, non piegarlo e non pogiarci sopra oggetti pesanti.
  Non toccare la spina con le mani bagnate.
  Non pogiare sul dispositivo fonti di fi amme libere, come ad es. candelae accese.
  Non lasciare che la pompa funzioni a vuoto.
• Non collegare mai il disposativo con corrente alternata. Il disposativo è adatto solo all'utilizzo con corrente continua.
• Utilizzare la pompa solo in laghetti d'acqua dolce con temperature fi no massimo 50^ .
• La pompa è adatta per l'utilizzo con fi Itri per laghetti, ascate, fontane con zampilli, fi Itri per acquari.

AVVERTIMENTO

Pericolo di leSION! Non apriere mai l'alloggiamo del motore, altrimenti si corre il rischio di morte.

Nota: La panoramicica dei dispositivi è solo un esempio. Il contento effettivo della confezione del prodotto può variare.

1 Attacco 1
2 Attacco 2
3 Tubo flessible
4 Dado a pressione
5 Flangia di collegamento
6 Guarnizione
7 Fuoriuscita
8 Dado della fuoriuscita
9 Regolatore
10 Cestello del filtro
11 Spugna del filtro
12 Cestello grande del filtró
13 Chiodo di fissaggio
14 Manopola d'impostazione
15 Alloggiamento pompa
16 Cuscinetto
17 Asse
18 Gruppo del rotore
19 O-Ring
20 Alloggiamento motore
21 Fondo
22 Piedini in gomma

MESSA IN FUNZIONE/MANUTENZIONE

• Prerendere confidenza con le avventenze di sicurezza prima della messa in funzione.
• Prima dell'utilizzo, controllare la tensione sulla targhetta del dispositivo. Collegare il dispositivo solo a prese elettriche con tensione corrispondente a quella del dispositivo.
• Collegare i relativi tubi di acquario/laghetto/ fontana, ecc. alla pompa. Assicurarsi che non ci siano bolle d'aria nelsystema di tubi.
• Rispettare la profondità di immersione massima (v. leindicazioni sulla targhetto).
• Non posizionare la pompa nelle sporco/residui sul fondo dell'acqua, ma in posizione più elevata.
• Quando si posizione il cavo di alimentazione, proteggerlo da danni dovuti al piegamento e/o da bordi taglienti.
• Collegare la pompa al circuito elettrico.
• Il flusso può essere regolato con la valvola di regolazione blu. La pompa si avvia subito dopo il collegamento alla rete elettrica e si arresta non appena si stacca la spina.

Avvertenza: non utilizzato mai la pompa perché il cestello del filtrò. Il filtrò protegge la pompa da impurità e otturazioni dovute ai residiùs sul fondo, alla polvere e allo sporco. Non utilizzato la pompa a secco.

1. Svitare il dato autobloccante.
2. Premere la chiusura e tirare fuori il cestello del filtrio.
3. Premere la chiusura e tirare fuori la spugna del filtro.
4. Premere la chiusura e tirare fuori il cestello grande del filtrro.
5. Togliere il fondo.
6. Il flusso può essere impostato con la valvola di regolazione blu.
7. Ruotare l'alloggiamento del motore et tirarlo fuori.
8. Togliere il rotore e pulirlo.
9. Assicurarsi che l'O-Ring sia sempre nella posizione corretta, come molto in Imagine 7.

Avvertenza: togliere la pompa dall'acqua durante l'inverno e conservarla in un luogo privo di gelo, possibilmente in un contentatore pieno d'acqua, in modo da evitare che l'O-Ring si secchi. Pulire accuratamente la pompa e, dopo averla rimontata, controllare se presenta danni.

CORREZIONE DEGLIERORI

Problema Possibile causa	Solutzioni
La pompa non funziona. Non	c'è corrente. Attaccare la spina.
	Surriscaldamento. Far raffreddare il dispositorio.
	Rotore bloccato. Eliminare ilblocco.
	Non c'è acqua. Aggiungere acqua.
La pompa emette rumori disturbanti/forti.	Alloggiamento delfiltrlo bloccato o fustodanneggiato.	Eliminare ilblocco.
	Fusto in ceramicica o attacco presentano grandi segnidi usura.	Sostituire fusto o attacco.
Spinta dell'accua insufficiente.	Valvola chiusa o otturata. Aprivire/pulire la valvola.
	Cestello del filtrto otturato/bloccato.	Pulire il cestello del filtro.
	Girante danneggiato. Sostituitire il girante.
	Tensione troppo Bassa. Collegare a una tensionadeguata.

Se sul prodotto è presente la figura a sinistra (il bidone dei rifuti con le ruote), si applica la direttiva europea 2012/19/UE. Questi prodotti non sono essere smaltiti con i rifuti normali. Informarsi sulle disposizioni vigenti per la raccolta di dispositivi elettrici ed elettronici. Attenersi alle disposizioni vigenti e non smaltire i vecchi dispositivi con i rifuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persona da possibili consequences negative. Il riciclo di materiali aiuta a diminuire il consumo di materie prime.

DICHIARAZIONE DI CONFORMITA

Produtlore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germania.

Questo prodotto è conforme alle seguenti dirittive europee:

2014/30/UE (EMC)

2014/35/UE (LVD)

2011/65/UE (RoHS)
