MANUALE UTENTE Nemesis T45 Waldbeck

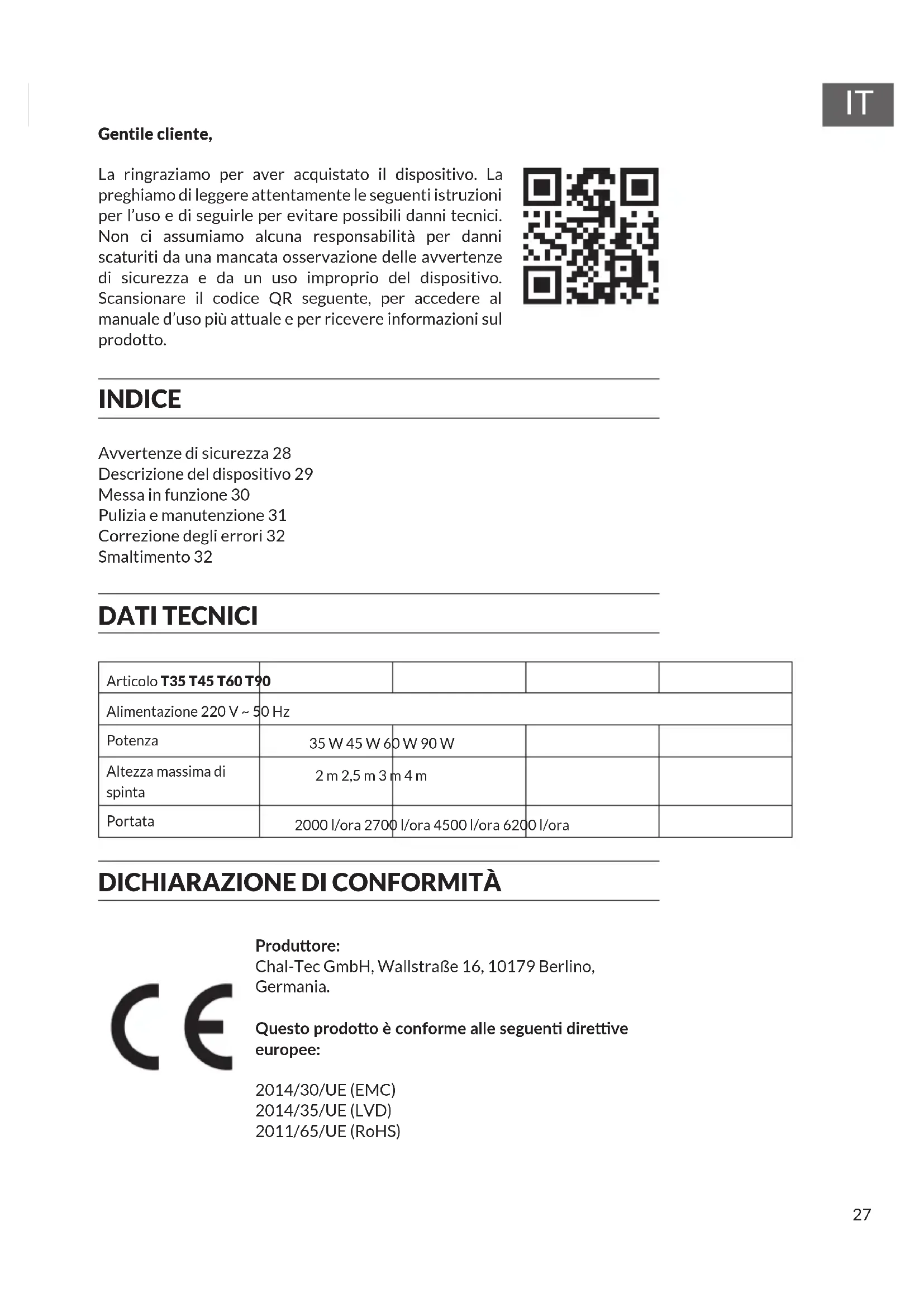

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 28

Descrizione del dispositivo 29

Messa in funzione 30

Pulizia e manutenzione 31

Correzione degli errori 32

Smaltimento 32

DATI TECNICI

Articolo T35 T45 T60 T90
Alimentazione 220 V ~ 50 Hz
Potenza	35 W 45 W 60 W 90 W
Altezza massima di spinta	2 m 2,5 m 3 m 4 m
Portata	2000 l/ora 2700 l/ora 4500 l/ora 6200 l/ora

DICHIARAZIONE DI CONFORMITÀ

Produttore:

Questo prodotto è conforme alle seguenti direttive europee:

2014/30/UE (EMC)

2014/35/UE (LVD)

2011/65/UE (RoHS)

AVVERTENZE DI SICUREZZA

• Non rimuovere nessuna copertura per ridurre il rischio di folgorazioni. Il dispositivo contiene componenti che non sono accessibili all'utente.
• La targhetta del dispositivo si trova sul lato posteriore.
• Non poggiare contenitori pieni di liquidi, come vasi o brocche, sopra al dispositivo.
• Non lasciar cadere oggetti metallici sopra al dispositivo.
  • Non poggiare oggetti pesanti sopra al dispositivo.
• Utilizzare solo accessori e componenti strutturali ammessi dal produttore.
• Staccare la spina in caso di temporali, tempeste e se non si utilizza il dispositivo per tempi prolungati. In questo modo si evitano eventuali danni.
• Le riparazioni devono essere realizzate solo da tecnici qualifi cati.
• Una riparazione è necessaria se il dispositivo è stato in qualche modo danneggiato, cioè se vi sono caduti sopra oggetti, se non funziona correttamente o se è stato fatto cadere. Non cercare di riparare il dispositivo autonomamente. L'apertura della copertura comporta il rischio di folgorazione e altre lesioni.
• Non tirare il cavo, non piegarlo e non poggiarci sopra oggetti pesanti.
• Non toccare la spina con le mani bagnate.
• Non poggiare sul dispositivo fonti di fi amme libere, come ad es. candele accese.
• Non lasciare che la pompa funzioni a vuoto.
• Non collegare mai il dispositivo con corrente alternata. Il dispositivo è adatto solo all'utilizzo con corrente continua.
• Utilizzare la pompa solo in laghetti d'acqua dolce con temperature fi no massimo 50 °C.
• La pompa è adatta per l'utilizzo con fi ltri per laghetti, cascate, fontane con zampilli, fi ltri per acquari.

AVVERTIMENTO

Pericolo di lesione! Non aprire mai l'alloggiamento del motore, altrimenti si corre il rischio di morte.

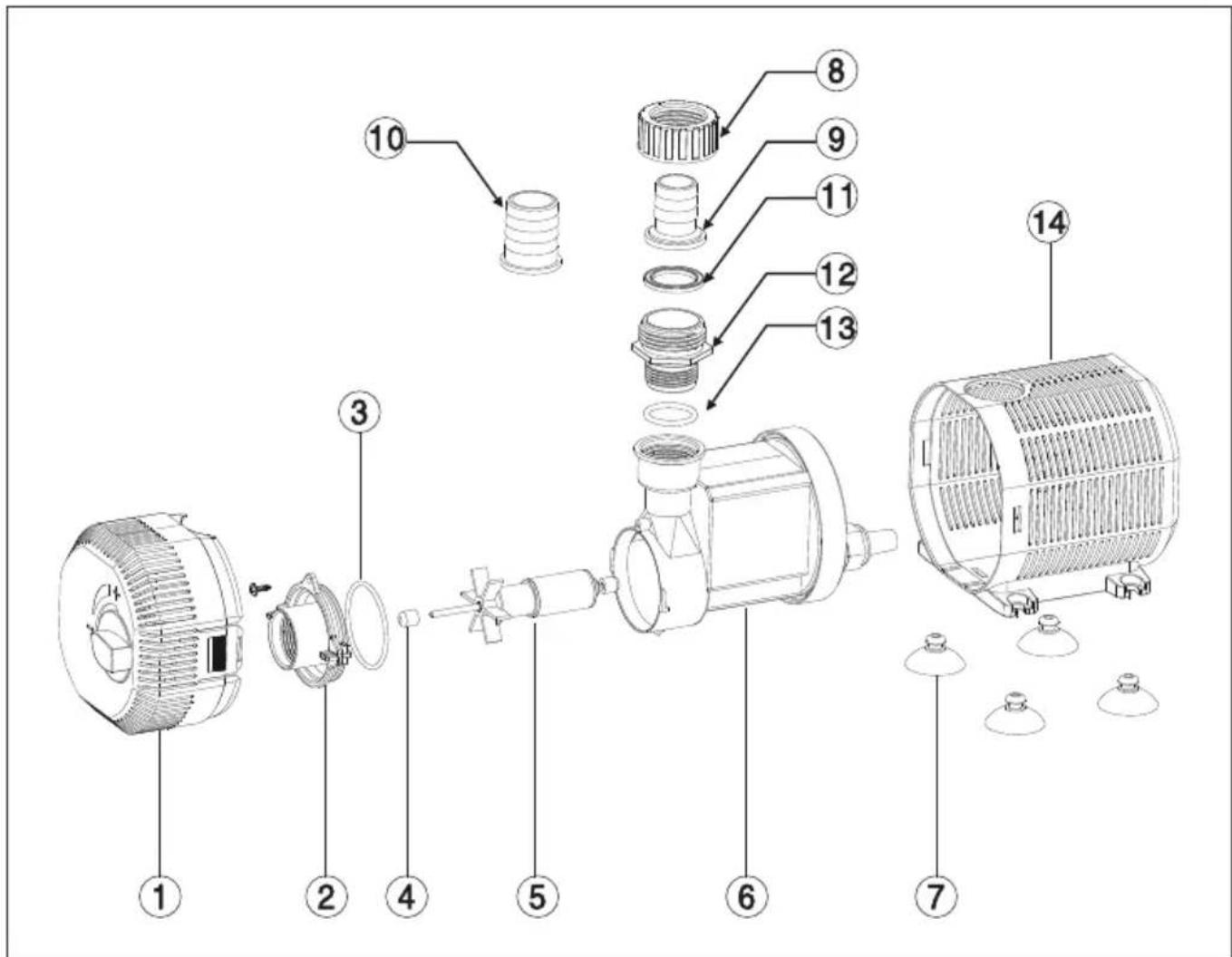

DESCRIZIONE DEL DISPOSITIVO

1	Filtro anteriore	8	Chiusura estremità
2	Copertura viti ad alette	9	Componente di rilascio grande
3	O-Ring 1	10	Componente di rilascio piccolo
4	Cuscinetto in gomma	11	Guarnizione ad anello
5	Rotore	12	Connettore grande
6	Motore	13 O-Ring 2
7	Ventosa	14 F	tro grande

MESSA IN FUNZIONE

• Per prima cosa, fissare alla pompa un cavo di traino (cavo di nylon o similari) per poterla tirare fuori dall'acqua, se necessario.
• Collegare i relativi tubi di acquario/laghetto/fontana, ecc. alla pompa. Assicurarsi che non ci siano bolle d'aria nel sistema di tubi.
• Non posizionare la pompa nello sporco/residui sul fondo dell'acqua, ma in posizione più elevata.
• Quando si posiziona il cavo di alimentazione, proteggerlo da danni dovuti al piegamento e/o da bordi taglienti.
• Collegare la pompa alla presa elettrica.

Avvertenza: non utilizzare mai la pompa senza il cestello del filtro (1). Il filtro protegge la pompa da impurità e otturazioni dovute ai residui sul fondo, alla polvere e allo sporco. Non utilizzare la pompa a secco.

Togliere la pompa dall'acqua durante l'inverno e conservarla in un luogo privo di gelo, possibilmente in un contenitore pieno d'acqua, in modo da evitare che l'O-Ring si secchi. Pulire accuratamente la pompa e, dopo averla rimontata, controllare se presenta danni.

PULIZIA E MANUTENZIONE

Avvertenze importanti

• Pulire l'alloggiamento del filtro e la spugna filtrante una volta al mese e anche quando la capacità della pompa è ridotta.
• Pulire la pompa se usata frequentemente.
  • Non immergere mai la spina di rete in acqua.

Pulizia della pompa

• Scollegare la spina di rete.
• Smontare il gruppo fontana.
• Smontare l'alloggiamento della pompa.
• Pulire la pompa e filtrare con una spazzola morbida.
• Rimuovere lo sporco dal rotore.

Conservazione in inverno

• Togliere la pompa dall'acqua.
• Controllare che la pompa non sia danneggiata.
• Conservare la pompa in un ambiente protetto dal gelo, possibilmente in un contenitore pieno d'acqua.

CORREZIONE DEGLI ERRORI

Problema Possibile causa	Soluzioni
La pompa non funziona. Non	c'è corrente. Attaccare la spina.
	Surriscaldamento. Far raffreddare il dispositivo.
	Rotore bloccato. Eliminare il blocco.
	Non c'è acqua. Aggiungere acqua.
La pompa emette rumori disturbanti/forti.	Alloggiamento del filtro bloccato o fusto danneggiato.	Eliminare il blocco.
	Fusto in ceramica o attacco presentano grandi segni di usura.	Sostituire fusto o attacco.
Spinta dell'acqua insufficiente.	Valvola chiusa o otturata. Aprire/pulire la valvola.
	Cestello del filtro otturato/bloccato.	Pulire il cestello del filtro.
	Girante danneggiato. Sostituire il girante.
	Tensione troppo bassa. Collegare a una tensione adeguata.

SMALTIMENTO

Se sul prodotto è presente la figura a sinistra (il cassonetto dei rifiuti mobile sbarrato), si applica la direttiva europea 2012/19/UE. Questi prodotti non possono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi, si proteggono il pianeta e la salute delle persone da possibili conseguenze negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.
